Подключение USB модема к роутеру Huawei

Перед настройкой подключения через роутер сделайте следующее:

1. Убедитесь, что на балансе SIM-карты модема положительный баланс.

2. Подключите модем к компьютеру и через программу управления соединением установите в параметрах модема «Автоматический выбор сети» («Автоматический выбор типа соединения») и «Автоматическое подключение».

3. Обязательно сохраните эти настройки.

Значения настройки роутера зависят от оператора связи (МТС, Мегафон etc) и от модели модема. Как правило, модель модема написана либо на стикере на корпусе модема, либо на стикере под крышкой модема.

1. Откройте веб-интерфейс роутера (по адресу 192.168.10.1, логин и пароль по умолчанию: «admin»).

2. Выберите язык.

3. Нажмите кнопку «Интернет».

Дальнейшие действия будут производиться в этом меню. В данной статье ниже найдите вашего оператора и модем — и действуйте согласно указаниям.

Как Подключить USB Модем к Роутеру TP-Link — Интернет через 3G-4G

Модемы, работающие с данными настройками:

Huawei E3121 (320S, 320D, 321S);

Huawei E3131 (420S, 420D) — обратите внимание, требуются дополнительные действия;

Huawei E3531 (423S);

Huawei E171 Qualcomm;

Huawei E171 Balong;

ZTE MF 667,752 (430D);

ZTE MF 192 White;

ZTE MF 192 Black.

Выберите тип подключений — «3G», в выпадающем списке «USB 3G модем» выберите «МТС».

Нужные настройки должны автоматически появиться в нужных полях.

Вот эти настройки:

Имя точки доступа (APN) — internet.mts.ru

Имя пользователя — mts

Чтобы настройки вступили в силу, нажмите кнопку «Применить».

Модемы МТС, работающие с данными настройками, приведены в таблице ниже.

В выпадающем списке «Тип подключения к Интернету» выберите «4G/LTE».

В поле APN введите internet.mts.ru.

Значение «UI Interface Port» возьмите из таблицы ниже.

После ввода настроек нажмите кнопку «Применить».

Модель UI

Huawei E3272 — 824FT	1
Huawei E3276 — 822FT	1
Huawei E150
ZTE MF 825 (830F)

Обратите внимание: модем ZTE MF 825 (830F) помимо указанных здесь настроек требует от вас дополнительных действий. Дальнейшая процедура описана в соответствующем разделе.

Модемы, работающие с данными настройками:

Выберите тип подключений — «3G», в выпадающем списке «USB 3G модем» выберите «Мегафон».

Нужные настройки должны автоматически появиться в нужных полях.

Вот эти настройки:

Имя точки доступа (APN) — internet

Каким кабелем подключить USB модем Huawei E3372 к роутеру WiFi

Имя пользователя — gdata

Чтобы настройки вступили в силу, нажмите кнопку «Применить».

Мегафон LTE/4G

Модемы Мегафон, работающие с данными настройками, приведены в таблице ниже.

В выпадающем списке «Тип подключения к Интернету» выберите «4G/LTE».

В поле APN введите internet.

Значение «UI Interface Port» возьмите из таблицы ниже.

После ввода настроек нажмите кнопку «Применить».

Модель UI

Huawei E353
Huawei E352, E352B
Huawei E3276 (M100-2, М150-1)
Huawei E367
Huawei E1820
Huawei E3272 (M100-4)	1
ZTE MF 823 (M100-3)

Обратите внимание: модем ZTE MF 823 (M100-3) помимо указанных здесь настроек требует от вас дополнительных действий. Дальнейшая процедура описана в соответствующем разделе.

В настоящий момент наиболее стабильная работа модемов Yota достигается в разных прошивках для разных моделей модемов. Найдите модель вашего модема в одном из списков ниже, скачайте рекомендуемую версию прошивки и прошейте ваш роутер стандартным способом. Дальнейшая процедура настройки указана ниже.

Установите прошивку версии 1.1.0.9.

Выберите тип подключений — «3G», в выпадающем списке «USB 3G модем» выберите «YOTA».

Нужные настройки должны автоматически появиться в нужных полях.

Нажмите кнопку «Применить».

Установите прошивку версии 1.1.0.13.

Выберите тип подключений — «4G/LTE».

В поле «APN» введите internet.

В поле «UI Interface Port» введите 0.

Нажмите кнопку «Применить».

Модемы, требующие от пользователя дополнительных действий

В этом разделе речь пойдёт о модемах, для работы которых предыдущие действия по настройке необходимы, но недостаточны. Если ваш модем есть в списке, настройте подключение, как описано выше, затем дождитесь подключения модема к сети оператора (перейдите на страницу «Все настройки» — «Администрирование» — «Сводная информация» веб-интерфейса и дождитесь, чтобы в разделе «Параметры подключения к Интернету» появились IP-адреса). После этого сделайте следующее:

Модем ZTE MF825 (МТС 830FT) после настройки роутера и подключения модема вставьте в адресную строку браузера следующую команду:

Данную команду нужно вводить только один раз — она включает настройку автоподключения модема. При этом важно, чтобы ваш модем был в автоматическом режиме поиска сети. Это можно проверить, подключив модем напрямую к ПК и зайдя в настройки утилиты для запуска модема.

Модем ZTE MF823 (Мегафон M100-3) после настройки роутера и подключения модема вставьте в адресную строку браузера следующую команду:

Данную команду нужно вводить только один раз — она включает настройку автоподключения модема. При этом важно, чтобы ваш модем был в автоматическом режиме поиска сети. Это можно проверить, подключив модем напрямую к ПК и зайдя в настройки утилиты для запуска модема.

Модем Huawei E3131 (MTC 420S, 420D) требует после завершения настройки роутера единожды ввести команду в командной строке роутера. Для этого перейдите на страницу «Все настройки» — «Администрирование» — «Системные команды» веб-интерфейса и выполните команду: lte add E3131 ttyUSB0.

Возможные проблемы при подключении модемов к роутеру

Если вам не удаётся подключиться к Интернету через 3G/LTE/4G-модем, попробуйте следующее:

Проверьте ваш баланс и, в случае необходимости, пополните его.

Проверьте уровень сигнала («Сводная информация» — «Информация об устройстве», либо графический индикатор на главной странице мини-интерфейса). Если он меньше 40%, переместите роутер в зону более уверенного приёма.

Убедитесь в работоспособности модема, подключив его к компьютеру напрямую. Если модем соединяется с Интернетом, сбросьте настройки роутера на заводские, подключите модем и попробуйте настроить соединение ещё раз.

Также обратите внимание:

Крайне не рекомендуется подключать USB-модемы к роутеру через активные и пассивные USB-хабы.

3G-модемы Билайн с оригинальной прошивкой не поддерживаются, поскольку они заблокированы и работают только вместе с программой для Windows.

Источник: remo-zavod.ru

Как настроить роутер для работы с модемом (3G/4G)?

Дата последнего обновления: 05-15-2020 09:18:35 AM 135291

Шаг 1. Подготовка.

Прежде чем приступить к настройке непосредственно роутера, нам нужно:

• Убедиться что модем входит в список совместимости роутера (пример, для модели 842N версии 5). Как узнать модель модема – обычно модель указывается на наклейке на самом модеме или же на наклейке под крышкой модема

В случае с модемами YOTA, модель можно определить по серийному номеру:

• Yota Модем (WLTUBA-107) LTE Cat.3 — SN начинается с цифр до 1434 (например, 1420. )
• Yota Модем (WLTUBQ-108) LTE Cat.4 — SN начинается с 1434
• Yota Модем (WLTUBA-115) LTE Cat.4 — SN начинается с 1645
• Yota Модем (S15) LTE Cat.4 — SN содержит 11 символов, а в других модемах 12 символов. Например: s/n 12345678901
• Yota Wi-Fi Модем LTE Cat.3 — SN начинается с цифр до 1443 (например, 1415. )
• Yota Wi-Fi Модем LTE Cat.4 — SN начинается с 1443
• Yota Many Cat.3 (белый корпус) — SN начинается с цифр до 1545 (например, 1530. )
• Yota Many Cat.4 (белый корпус) — SN начинается с 1545 до 3251
• Yota Many Cat.4 (черный корпус) — SN начинается с 3251 до 3267

• Проверить работу модема напрямую в компьютере или ноутбуке. Для этого вставляем модем в компьютер и проверяем работу интернета. Помимо просто работы интернета необходимо проверить уровень сигнала ( при плохом уровне сигнала модем может работать в компьютере, но может не заработать в роутере! ). Чтобы проверить уровень сигнала посмотрите инструкцию от модема (обычно уровень сигнала можно посмотреть или через утилиту провайдера в модеме или на странице веб-интерфейса модема.

Сигнал может отображаться как в RSSI, так и в RSRP, будьте внимательны при определении.

Если Ваш модем отображает сигнал RSSI:

RSSI (Received Signal Strength Indicator) — индикатор силы принимаемого сигнала.

CINR (Carrier to Interference + Noise Ratio) также называемый SINR (Signal to Interference + Noise Ratio) – отношение полезного сигнала к шуму.

Диапазон изменения этих параметров

Качество сигнала:

RSSI (дБм)

SINR/CINR (дБ)

Очень плохое

Значение мощности сигнала показывает уровень принимаемого сигнала LTE. Эти значения соответствуют показаниям RSSI (Received Signal Strength Indication) LTE-подключения. Значение измеряется в дБм (dBm).

Если Ваш модем отображает сигнал RSRP:

RSRP (Reference Signal Received Power) – средняя величина мощности принятых пилотных сигналов (Reference Signal) или уровень сигнала, принимаемого с Базовой Станции. RSRP измеряется в дБм (dBm).

Для понимания качества Вашего сигнала воспользуйтесь таблицей ниже:

Качество сигнала:

SINR/CINR (дБ)

Очень хорошее

Удовлетворительное

Очень плохое

При плохом уровне сигнала возможны разрывы или модем вовсе не заработает через роутер. Если у Вас такой сигнал, попробуйте перенести модем в другое место, например к окну.

Шаг 2. Подключение модема к роутеру

После того как мы убедились в качестве сигнала и в том, что модем входит в список совместимости, можно подключать модем к роутеру. При подключении не рекомендуется использовать удлинители USB, так как они могут приводить к разрывам подключения или к проблемам в работе модема, например при использовании удлинителя модем вовсе может не определиться роутером.

Подключаем модем к роутеру, и соединяем компьютер с помощью кабеля LAN с роутером

Шаг 3. Настройка роутера

Теперь необходимо настроить роутер. Для настройки нам нужно зайти в веб интерфейс роутера. Мы уже подключили роутер к компьютеру, теперь на компьютере открываем любой браузер (Opera, Google Ghrome, Firefox) и в строке адреса пишем http://192.168.0.1 (так же может быть адрес http://192.168.1.1)

В появившемся окне ввода логина и пароля вводим

Переходим во вкладку Дополнительные настройки – Сеть — Рабочий режим и выбираем режим 3G/4G роутера. Потребуется перезагрузка устройства.

Для детальной настройки соединения 3G/4G Вы можете перейти во вкладку Сеть – Настройка 3G/4G и по необходимости настроить нужные APN (профиль). В большинстве случаев модем автоматически сообщает роутеру страну и оператора, поэтому роутер для всех популярных операторов России сам поставит нужный профиль самостоятельно.

Но если Вы являетесь владельцем какой-то необычной сим-карты или вы юр. лицо, необходимо будет настроить профиль (номер набора, имя точки доступа и т.д.) вручную.

Проверяем корректность подключенного модема. Для этого смотрим на пункт 3G/4G USB модем (изображение выше) и проверяем статус подключения:

• Не подключен — роутер не видит модем. Проверьте подключение модема к роутеру и убедитесь, что он подключен напрямую без каких-либо переходников. Попробуйте переподключить модем.
• Не определен — роутер видит модем, но не может его определить. Проверьте что модем подключен напрямую без переходников, а также проверьте список совместимости роутера. Возможно, модем несовместим с данной моделью роутера.
• Определен успешно — роутер видит модем и определил его. Все в порядке, модем успешно подключен к роутеру.

После переходим в Дополнительные настройки – Беспроводной режим – Настройка беспроводного режима. Вводим:

• Имя сети – то название сети, которое у Вас будет отображаться при подключении через Wi-Fi (например, Vasya). Не используйте русские и спец. символы в имени, используйте только латиницу и цифры.
• Защита – WPA/WPA2 Personal (рекомендуется)
• Пароль – ваш пароль для подключения к Wi-Fi сети. Рекомендуется использовать цифры (не менее 8-ми символов).

Сохраняем и перезагружаем роутер.

Роутеру необходимо до 10 минут на подключение. После можно проверить интернет.

Был ли этот FAQ полезен?

Ваш отзыв поможет нам улучшить работу сайта.

Что вам не понравилось в этой статье?

• Недоволен продуктом
• Слишком сложно
• Неверный заголовок
• Не относится к моей проблеме
• Слишком туманное объяснение
• Другое

Как мы можем это улучшить?

Спасибо

Спасибо за обращение
Нажмите здесь, чтобы связаться с технической поддержкой TP-Link.

Подписаться на рассылку Мы с ответственностью относимся к вашим персональным данным. Полный текст положения об обработке персональных данных доступен здесь. С нашими условиями использования и программой улучшения пользовательского опыта можно ознакомиться здесь.

Источник: www.tp-link.com

Блог начинающего линуксоида.

Приветствую. Данная заметка подойдёт тем, кто решил раздавать интернет со своего 4G-модема в локальную сеть посредством Ethernet или Wi-Fi. Когда-то я писал о том, как раздавать интернет с модема в локальную сеть, но тогда интернет шлюзом у нас выступал рабочий компьютер. Теперь же для этих целей будет применяться Wi-Fi маршрутизатор (роутер) с USB портом, в моём случае это TP-Link WR-842N.

Преимущества такого способа очевидны: не нужно всё время держать включённым компьютер, чтобы можно было пользоваться интернетом на других устройствах, значительно меньшее потребление электроэнергии, возможность серьёзного расширения функционала и так далее. USB-модем будет работать как WAN-интерфейс, то есть как если бы к роутеру был подключён кабель от интернет-провайдера.

Однако родная прошивка роутеров TP-Link весьма ограничена и убога, и я сразу заменяю её на OpenWRT. Правда в этот раз я возьму не сам OpenWRT, а его форк под названием LEDE. Об отличиях можете почитать здесь. Приступим.

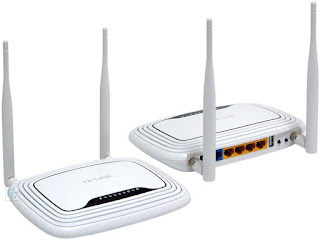

Сам маршрутизатор TP-Link WR-842ND выглядит вот так:

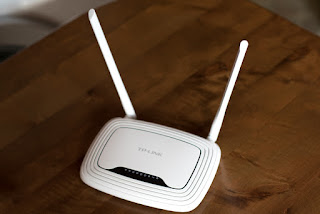

TP-Link 842N немного отличается (в частности у него неотсоединяемые антенны):

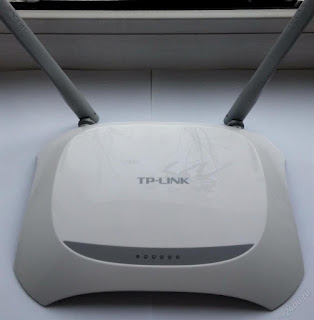

Есть ещё такой вариант:

А это применяемый в данной статье модем — Megafon M150, или Huawei E3372:

Это 4G-модем от Мегафон, который я разлочил для работы с любой сим-картой (я использую МТС) и перевёл для работы в режиме Hilink. Что это значит? У подобных модемов может быть два режима работы — Stick и Hilink. В первом случае модем работает как коммутируемый интерфейс, в котором как и в обычном модеме происходит дозвон на определённый номер.

В режиме Hilink модем работает как сетевая карта, и имеет встроенный роутер. В идеале вы должны перепрошить ваш модем для работы в режиме Hilink, информацию об этом можно найти здесь. Если у вас точно такой же модем как у меня — вам сюда. Данный модем сам по себе работает на Линуксе, имеет встроенный роутер с DHCP-сервером и фаерволлом (всё это можно отключить в его веб-интерфейсе). Потому схема работы будет весьма простая: наш TP-Link будет получать IP-адрес от встроенного в модем роутера, а также настройки DNS-серверов, и при этом расшаривать это подключение на все свои интерфейсы.

Первым делом необходимо поставить LEDE. Но перед этим осмотрите наклейку на задней стенке корпуса маршрутизатора. Важно узнать его версию. В моём случае это v3. Скачивайте только прошивку для этой конкретной версии!

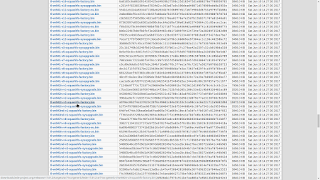

Переходим по ссылке, выбираем последнюю версию прошивки, далее в разделе targets выбираем ar71xx, затем в generic и ищем нужную прошивку. Обращаем внимание на окончание: sysupgrade — это обновление уже существующей прошивки LEDE, установленной в роутер, factory — это сама прошивка. Нам нужно factory! Скачиваем нужную версию.

Открываем в браузере веб-интерфейс нашего роутера. Для этого в адресной строке вводим 192.168.0.1 . Логин и пароль для входа по умолчанию: admin. Пока не заморачивайтесь сменой пароля, ведь скоро этой прошивки не будет)) Идём в раздел «Системные инструменты», далее «Обновление встроенного ПО». Выбираем скачанный файл с прошивкой и жмём «Обновить». Ждём.

После перепрошивки вы не сможете попасть в веб-интерфейс, так как в OpenWRT/LEDE применяется другой IP-адрес для него — 192.168.1.1 . Введя его вы попадёте в веб-интерфейс LEDE. Вход без пароля, но система будет всё время напоминать о его создании. Поэтому сразу укажем пароль для входа:

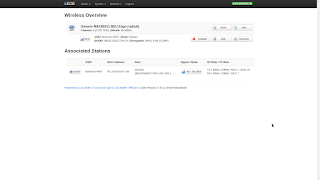

В самом низу страницы выбираем SaveNetwork» — «Wireless» и нажмите на Scan.

Маршрутизатор просканирует доступные Wi-Fi-сети. Он должен обнаружить сеть, раздаваемую вашим смартфоном. Выберите её и примените. После этого переходим в «System» — «Software» и нажимаем на «Update lists».

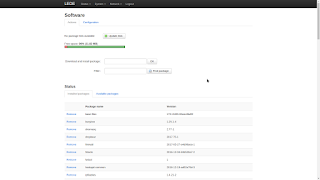

После обновления в поле поиска находим поочерёдно пакеты usb-modeswitch (необходим для переключения модема в режим, собственно, модема, так как на многих 3G/4G модемах ещё встроен картридер) и kmod-usb-net-cdc-ether (как раз таки необходим для работы модема в режиме сетевой карты). Устанавливаем их и теперь уже подключаем модем.

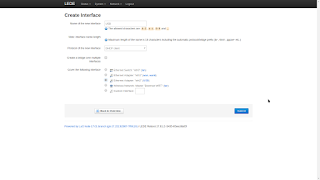

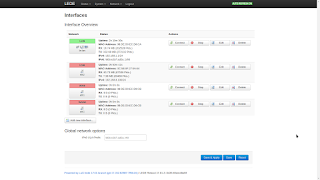

Модем сразу определится в системе как сетевой интерфейс, в моём случае как устройство eth2. Переходим в «Network» — «Interfaces» и нажимаем на Add new interface. Нужно добавить наш модем и расшарить с него сеть. Имя интерфейса указываем USB, протокол DHCP, а интерфейсом Ethernet adapter: eth2. Нажимаем на Submit.

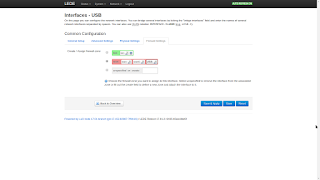

В появившемся подключении выбираем Edit, переходим на вкладку Firewall settings и указываем для него зону Wan:

Вот и всё. Остальная настройка уже индивидуальна (пароль на Wi-Fi, шифрование и так далее). Если вы хотите что-то добавить к статье — пишите в комментариях.
