Уважаемые енотоводы! У кого-нибудь есть распиновка разъема управления зеркалами? Интересуют провода на складывание/раскладывание зеркал.
Alexander
shurik Сообщения: 5 Стаж: 5 лет 4 месяца Откуда: хабаровский край Авто: note t12 medalist dig-s Поблагодарили: 2 раза
Складывание зеркал
Сообщение shurik » 29 дек 2017, 21:43
Всем здравствуйте. При постановке на охрану автоматически складываются зеркала. Как отключить эту функцию, что-бы работало только с кнопки в салоне?
shurik
Alex27rus Сообщения: 188 Стаж: 5 лет 10 месяцев Откуда: Хабаровск кр Благодарил (а): 64 раза Поблагодарили: 81 раз
Складывание зеркал
Сообщение Alex27rus » 30 дек 2017, 03:30
Какая сигнализация стоит? Скорей всего опция забита в сигу, обратись к установщикам, либо сам ищи в букварях от сиги.
Alex27rus
Alexander Сообщения: 46 Стаж: 5 лет 7 месяцев Откуда: Комсомольск-на-Амуре Авто: Note e12 Поблагодарили: 34 раза
Складывание зеркал
Сообщение Alexander » 21 май 2019, 12:47
Китайский контроллер складывания. Блок автоматизации складывания автомобильных зеркал.
Наконец дошли руки сделать автоматическое складывание ушей. Блок складывания брал универсальный. https://ru.Aliexpress.com/item/Auto-sid . 33ed62vetO
Для установки требуются следующие сигналы: 1. Команда с кнопки на закрытие: левые 2 провода (зеленый и желтый) — по одному на ухо; 2. Команда с кнопки на открытие: 3-й и 4-й провод слева (красный и голубой) — по одному на ухо; 3. Сигнал ACC — белый провод (5-й слева); 4. Земля — черный провод в косе; 5. +12В — салатовый провод на OBD разъеме; 6 и 7 — сигналы на закрытие/открытие центрального замка — толстые синий и зеленый провода в разъеме под пластмассовым порогом с водительской стороны.
Схема подключения идет в комплекте с блоком.
Alexander
deniska Сообщения: 1 Стаж: 3 года 7 месяцев Откуда: Артем Авто: Note e12 Medalist Dig-S white
Складывание зеркал
Сообщение deniska » 24 сен 2019, 21:08
Всем привет. Хотел подключить блок складывания ушей. Начал искать провода отвечающие за складывание, раскладывание зеркал(распиновка выше для моего блока не подходит, поэтому начал искать сам). Коротнул плюс (белый) на зелёный или жёлтый уже не помню. Уши теперь не складываются/раскладываются.
Преды все проверил, все норм, электрик говорит блок управления зеркалами отъебнул (где он, что это. ) Сказал типо с кнопки цифровые сигналы идут на блок, а блок управляет ушами аналоговым сигналом. Управление полотнами работает, отказало только складывание ( Что делать, кто сталкивался?
deniska
Egr Сообщения: 107 Стаж: 4 года 9 месяцев Откуда: Уссурийск Авто: Note e12 Благодарил (а): 13 раз Поблагодарили: 21 раз
Складывание зеркал
Сообщение Egr » 25 сен 2019, 21:59
кнопку на двери нажимаешь закрыть и зеркала сами складываются , когда заводишь они раскладываются
sneЖok Сообщения: 50 Стаж: 3 года 9 месяцев Откуда: Краснодар Авто: Note e12 Dig-S 2012 Благодарил (а): 59 раз Поблагодарили: 22 раза
Складывание зеркал
Сообщение sneЖok » 27 сен 2019, 03:02
Egr писал(а): ↑ 25 сен 2019, 21:59 кнопку на двери нажимаешь закрыть и зеркала сами складываются , когда заводишь они раскладываются
Что за кнопка закрыть на двери? может на торпедо кнопка складывания зеркал?
sneЖok
Trxtr Сообщения: 15 Стаж: 3 года 8 месяцев Откуда: Хабаровск Авто: E12 Note Dig-S Благодарил (а): 9 раз Поблагодарили: 3 раза
Складывание зеркал
Сообщение Trxtr » 27 сен 2019, 09:43
Я вот на прошлой машине так делал, автоматическое складывание/раскладывание зеркал по зажиганию. В первую же зиму ухо примерзло — в итоге спалил мотор на одном зеркале.
Так что если бы делал это сейчас, то подключал бы через реле времени
Источник: e12noteclub.ru
Установка блока складывания зеркал с Aliexpress

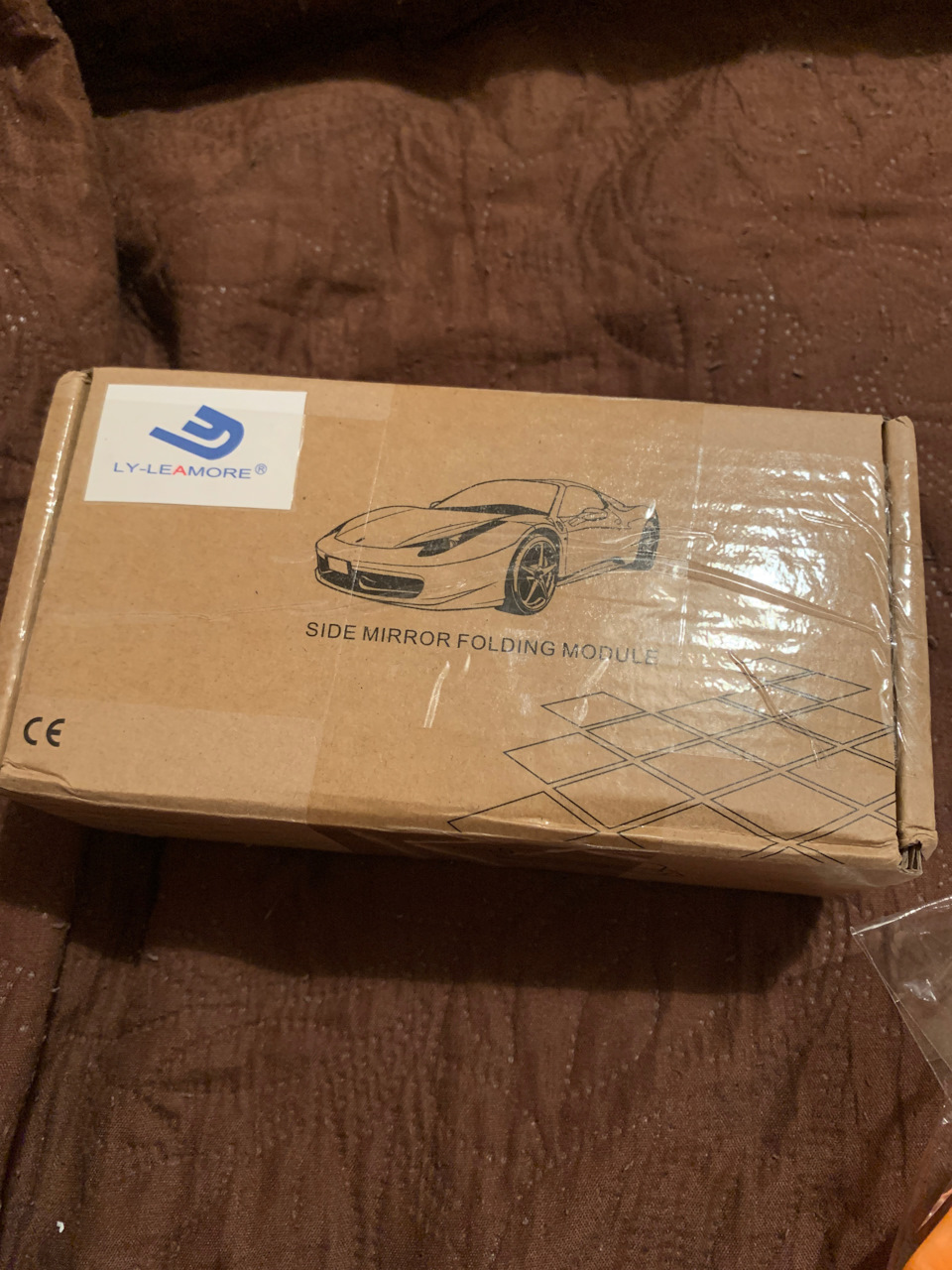

Как то раз наткнулся на просторах драйва на данное чудо китайских электронникови решил что мне такая приколюха тоже нужна)Тем более у многих знакомых зеркала на машинах складываются при закрытии авто, а моя камрюша как то выделялась из этих серых масс)
Полный размер
Вообщем решено — сделанно заказал эту приблуду тут 1 320,50 руб. -11％ | Безопасный автомобильный зеркальный складной зеркальный набор для Camry(2008-2017) двухсторонние зеркала складные/закрывающиеся с помощью оригинального пульта ДУ a.Aliexpress.ru/_eLJa5f (цена 1150 со всякими купонами)
Монтаж не занимает особого труда, все фишки подключаться в стандартные разъемы.Далее есть три проводка которые с помощью специальных клипс не разрезая проводку и не колхозы ее подсоединяются к штатной проводке.Один провод на питание, постоянные 12v и по одному на складывание и открывание зеркал.
Результатом доволен, заодно и установил давно валявшийся ремкомплект фиксаторов двери от ПластикАвто.Теперь водительская дверь снова имеет регулировки по ширине открывания а не регулируется с помощью ветра и не пытается меня убить когда я ее открываю)Все остальные двери в норме поэтому туда пока решил не лезть)
Ссылочка m.vk.com/plastikavto на ребят вот!
Источник: www.drive2.ru
Электроскладывание зеркал на Лансер 10
Реализуем функцию автоматического складывания и раскладывания зеркал, проложим недостающую проводку, а также активируем складывание зеркал в блоке Etacs.
Lancer-X.net
В прошлой статье я успешно установил новый блок Етакс 8637А644, который поддерживает максимальное количество функций. И большинство из вас сразу догадались для чего я меняю данный блок. Для реализации штатного складывания зеркал, так как в новом блоке присутствуют все необходимые пины и реле для данной функции.
Вообще, складывание зеркал можно реализовать с помощью специальных блоков складывания с Алиэкспресс, и я даже купил их. Но по-моему мнению, штатный способ реализации складывания зеркал является самым оптимальным, поэтому его и буду придерживаться.
Для удобства данная инструкция будет представлена в двух версиях: текстовая и видео в конце.
Если кратко, то вся процедура будет разбита на 4 основных шага:
— доработка механизмов складывания зеркал.
— наращивание недостающей проводки.
— установка кнопки складывания зеркал.
— активация складывания зеркал в блоке етакс.
Доработка механизмов автоматического складывания зеркал на Лансер 10
В России, опция складывания зеркал на Лансер 10 по какой-то причине полностью отсутствовала. Поэтому я купил зеркала в сборе с праворульного Mitsubishi Лансер 10 (Фортис в Японии).
Иногда попадаются в продаже отдельно механизмы складывания без корпусов, но редко, да и цена не особо отличается.
Но к сожалению, просто установить механизмы и чтобы они сразу заработали, не получится.
Сами механизмы устанавливаются болт в болт, но вот из-за различия угла опор, складываться зеркала с праворульной машины будут неправильно, поэтому эти механизмы придется немного доработать.
Для этого необходимо разобрать зеркала и извлечь механизмы.
Разбор зеркал на Лансер 10
Поддеваем аккуратно нижнюю часть зеркала и тянем на себя, после чего оно отщелкивается. Сильно не тянем, так как можете оборвать провода подогрева зеркала.
Делаем метки на проводах подогрева и самом зеркале, чтобы потом подключить как и было.
Запоминаем расположение проводов в фишке. Далее необходимо снять фишку с проводов, поддеваем фиксатор проводов отверткой и с помощью иголки вынимаем аккуратно каждый провод. У меня эта процедура отняла достаточно много времени.
Теперь снимаем накладку зеркала, она стоит на фиксаторах, поддеваем их, и накладка снимается.
Откручиваем кронштейн зеркала, он крепится на 3 винтах. Снимаем пластиковую защиту, она также сидит на 2 защелках.
Откручиваем механизм складывания, его держат 2 винта внутри зеркала, 1 винт снаружи зеркала и 1 винт в районе крепления к опоре и выхода проводов.
Доработка механизмов складывания зеркал
Теперь дорабатываем изъятые механизмы. На левом необходимо сточить 4 мм., а на правом наоборот нарастить 4 мм. И сточить по 1 выступу на металлической части, чтобы эти механизмы встали в родные корпуса зеркала с моего автомобиля.
Левый механизм стачиваем 4 мм. с помощью напильника, бор машины или электрического точила.
Стачиваем вот этот выступ на левом механизме.
На правом механизме наращиваем 4 мм. с помощью суперклея и кусочка пластика по размеру.
Стачиваем вот этот выступ на правом механизме.
После чего снимаем уже зеркала с нашего автомобиля, разбираем их и устанавливаем доработанные механизмы.
Наращивание недостающей проводки для электроскладывания зеркал на Лансер 10
Как вы уже поняли, раз Лансер 10 для России не комплектовался опцией автоматического складывания зеркал, значит отсутствует и проводка.
Но это поправимо, всего надо будет нарастить 3 провода. Если кратко, то схема подключения будет выглядеть так.
От разъема С-301 (пин 24) ведем провод до кнопки в двери разъем Е-11 (пин 4).
От разъема С-317 (пин 13 и 14) ведем провода ло разъемов зеркал Е-01 левое (пин 6 и 7) и Е-03 правое (пин 6 и 7).
Чуть далее я распишу по длине проводов.
Сами провода можно проложить напрямую от блока етакс до зеркал и кнопки. Но я проложу как и положено, через дверные разъемы в районе кик-панели левой (С-126) и правой (С-112) двери.
Провода и пины взял с донорской проводки. Что-то пришлось паять самому. Поэтому я сразу подготовил провода с небольшим запасом по длине.
