Hiseeu 4K 8CH POE NVR ONVIF H.265 плата NBD8016RA-3536CV100 проблема настройка записи по движению.

Вопросы по восстановлению, настройке, апгрейду, прошивкам и т.п.

Hiseeu 4K 8CH POE NVR ONVIF H.265 плата NBD8016RA-3536CV100 проблема настройка записи по движению.

Сообщение dmitry010 » 24 дек 2020, 17:17

Доброго дня Всем. Получил регистратор: Hiseeu 4K 8CH POE NVR ONVIF H.265 3,5 мм аудио выход видеонаблюдения безопасности видео рекордер для POE IP камеры (1080P/4MP/5MP/8MP/4K) плата NBD8016RA-3536CV100 , камеры https://Aliexpress.ru/item/32853929479. . dCEALw_wcB , пока 2 шт.
Возникла проблема настройки записи по движению . Продавец как и в основном (твоя моя не понимает), перечитал много инфы .

USA-NBD8016RA-ULK — 5MP 16и канальная плата IP видеорегистратора

насколько я понял что есть настройки камеры но в них через регик я попасть не могу. Прошу подсказать куда ткнутся, может попробовать прошить (не вижу фото приклеить как) моя v4.03.R11/C6380197/12/201/ 1400xxxxxxxx 2020-06-04 . Подскажите знающие люди с чего начать? От китайцев ни че не добиться. Если мало данных дополню.

Re: Hiseeu 4K 8CH POE NVR ONVIF H.265 плата NBD8016RA-3536CV100 проблема настройка записи по движению.

Сообщение 2Dem » 24 дек 2020, 18:59

А ты хочешь, чтобы рег тебе большими красными буквами написал, что это именно настройки камеры? Разочарую, но когда ты в регистраторе выставляешь битрейт потока — это уже настройки камеры. Задать область и чувствительность детекции движения можно как в настройках регистратора, при этом это будут как раз таки настройки камеры, но об этом специально нигде не говориться, либо зайдя напрямую в веб-интерфейс камеры. В чем проблема? И да, постарайся формулировать свои мысли более грамотно, я как носитель языка с трудом тебя понял, чего тогда хотеть от китайцев.

Re: Hiseeu 4K 8CH POE NVR ONVIF H.265 плата NBD8016RA-3536CV100 проблема настройка записи по движению.

Сообщение Капитан ШОК » 24 дек 2020, 21:03

24 дек 2020, 17:17

насколько я понял что есть настройки камеры но в них через регик я попасть не могу. Прошу подсказать куда ткнутся, может попробовать прошить

Прошивка тебе не поможет! Чтобы зайти в настройки камеры, ее нужно подключить к роутеру, а не к регистратору, подключиться к ней, сделать настройки и воткнуть обратно в регистратор. Вот, поэтому я и не люблю регистраторы со встроенным POE. Лучше брать POE свич, чтобы камеры туда-сюда не дергать.

Но если регистратор не будет поддерживать твою камеру, то настройки по движению могут и не заработать. Это касается камер подключенных по протоколу onvif.

Re: Hiseeu 4K 8CH POE NVR ONVIF H.265 плата NBD8016RA-3536CV100 проблема настройка записи по движению.

Сообщение 2Dem » 24 дек 2020, 21:27

ВИДЕОНАБЛЮДЕНИЕ.СЕКРЕТНЫЙ ВИДЕОРЕГИСТРАТОР!!!

24 дек 2020, 21:03
Вот, поэтому я и не люблю регистраторы со встроенным POE.

Ты просто их готовить не умеешь;) В любом случае у автора темы народная плата от XM, не имеющая на себе POE. А чтобы увидеть и настроить камеру, нужно знать адрес камеры и чтобы он был в той же подсети, что и регистратор. Если это условие выполнено, а так же нет конфликта адресов с другими устройствами, то все заработает.

POE ко всему этому никакого отношения не имеет, это всего лишь способ подачи питания «Power Over Ethernet», когда используются незадействованные пары. Работа и настройка регистраторов с POE и без POE абсолютно идентична и различается лишь тем, что такой регистратор уже содержит в себе какой-либо коммутатор, на незадействованных контактах каждого разъема присутствует определенное напряжение и из-за этого камеры подключаются к такому регистратору собственным кабелем, а не используя общую сеть. Не вводи человека в заблуждение короче. А у автора проблема не связана ни с железом, ни с софтом. Он просто не понимает, что делать.
P.S. Как оказалось автор еще и не желает искать решение проблемы сам. Ответ же дан там, где он покупал свои камеры.

Источник: forum.videon.spb.ru

Подключение видеорегистратора с помощью али и какой-то матери.

Друзья, мой видеорегистратор был запитан, как и у многих, в прикуриватель, что создавало проблемы с подключением другой техники. Вопрос некоторое время решался с помощью разветвителей прикуривателя. Покурив интернет, в том числе наш любимый Драйв, пришел к выводу, что нужно искать другое место для запитки регика, например, «заплафонье» салонного освещения.
Электрик из меня никакой, поэтому при малейших затруднениях я отказался бы от своей затеи.
Сняв плафон, я увидел два сиротливых, вместе скрученных какой-то древней изолентой (вероятно, еще на заводе) провода: коричневый и черный. То, что нужно! Коричневый — масса, черный — плюс при включении зажигания. Вперёд!
И вот здесь мне понадобились ништяки с алиэкспресса: штекер прикуривателя (преобразует 12В бортовой сети в 5В, необходимых регистратору) с проводом и гнездо прикуривателя.
Сразу оговорюсь: к алику коммерческого отношения не имею. Никакой рекламы. Всё для облегчения жизни и сохранения денег вектроводов! Если кому-нибудь будут нужны ссылки — поделюсь с удовольствием.
Едем дальше.

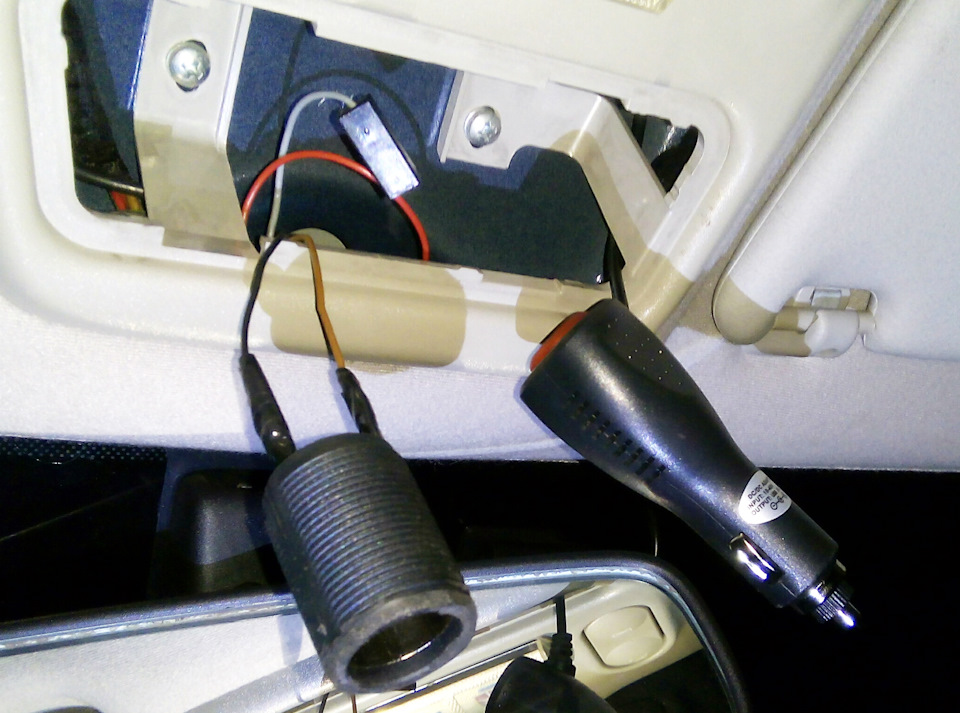

Припаиваем согласно полярности, изолируем; провод штекера проводим под потолочной обшивкой, лишнее убираем в свободное пространство под обшивкой. Вот так:

Полный размер

Вставляем штекер в гнездо:

Полный размер

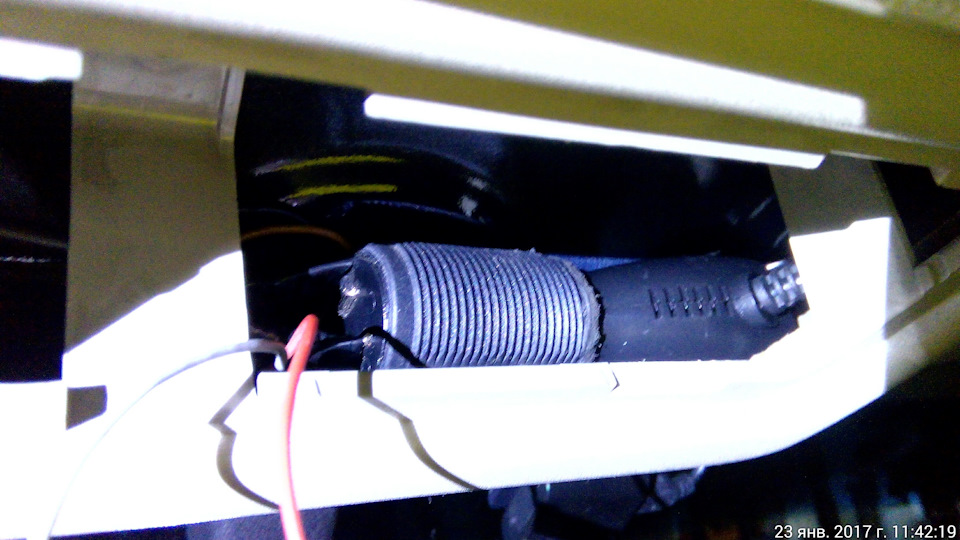

Укладываем в нишу:

Полный размер

Подключаем салонную проводку к плафону и ставим всё на место:

Полный размер

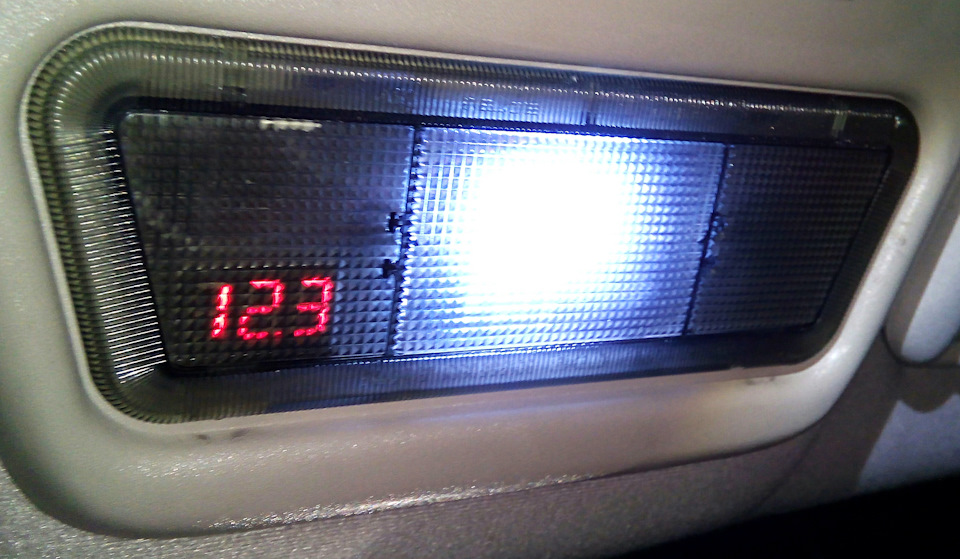

Вот еще одно детище али: компактный вольтметр.

Готово!
И ещё пару слов об аликовских автотоварах:

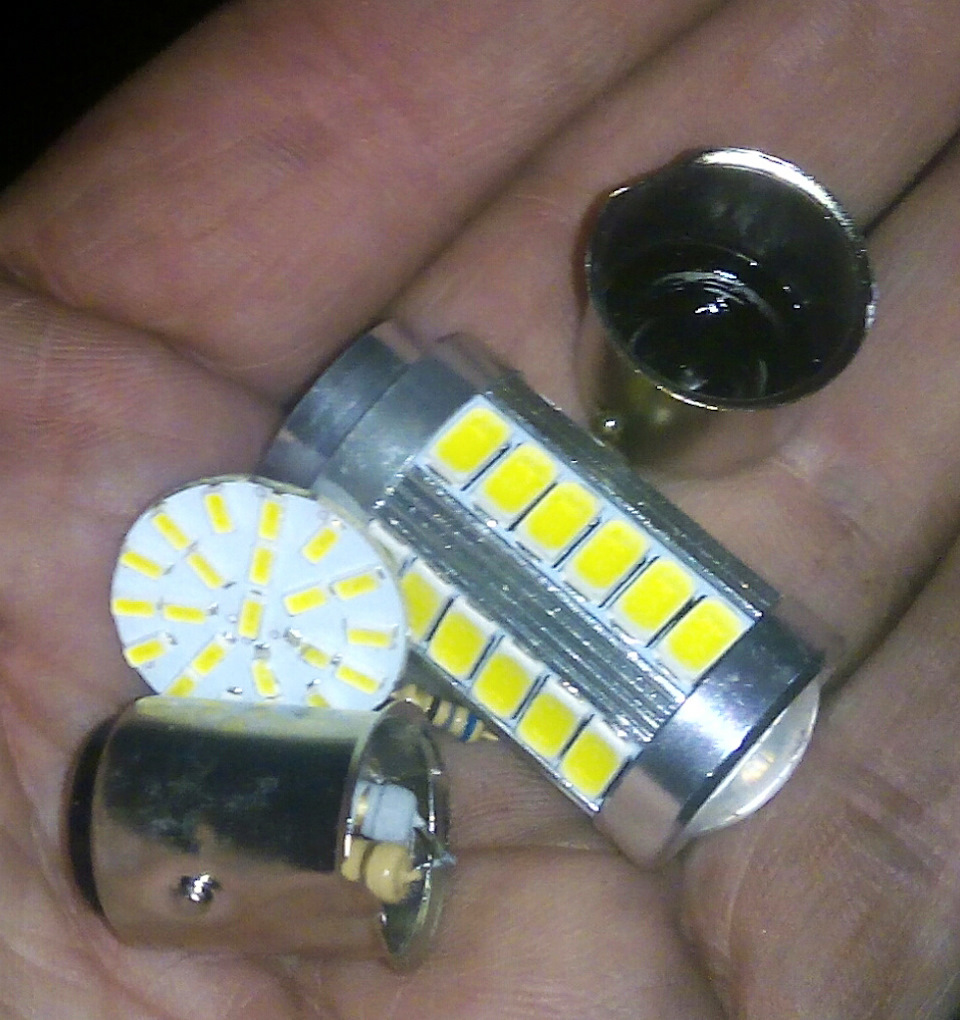

1. Лампочки, которые не терпят ни малейшей неаккуратности в обращении. Им просто сразу срывает крышу. Для меня это неприемлемо. Покупать такое больше не буду:

Полный размер

2. Налобный фонарь:

Полный размер

То, что я искал:
1. не на батарейках, а от собственного аккумулятора, с прилагающимся к фонарику зарядником
2. Светит очень ярко
3. Есть зум (т.е круг освещения можно увеличивать-уменьшать)
4. Засветка равномерная, т.е высвечиваемый круг равномерно освещен. Здорово!
5. Весит немного
6. «Нос» фонаря недлинный.
Советую от души!

Всем спасибо за внимание. Надеюсь, кому-нибудь помог. Всем удачи и справедливых гаишников!

Источник: www.drive2.ru

Как самостоятельно подключить и настроить видеорегистратор

Несмотря на то, что видеорегистраторы сделаны максимально простыми в использовании, существуют правила по их установке в автомобиль, чтобы получить наиболее оптимальное качество видеозаписи и защиту.

2021-07-08 23:21:07 98

• Где установить
• Отсутствие помех от датчика
• Черные точки на лобовом стекле
• Крепления и ленты
• Пошаговое руководство по установке
• Способ №1: с помощью CLA
• Способ №2: проводное подключение к блоку предохранителей
• Способ №3: с помощью кабеля OBD
• Способ №4: с аккумулятором
• Основные настройки
• Как снять видеорегистратор

Несмотря на то, что видеорегистраторы сделаны максимально простыми в использовании, существуют правила по их установке в автомобиль, чтобы получить наиболее оптимальное качество видеозаписи и защиту. Также важно ответить на некоторые вопросы. Где именно на лобовом стекле разместить устройство? На какие поверхности он может быть прикреплен? Будет ли он мешать датчикам автомобиля?

Где установить

Хотя все видеорегистраторы имеют широкоугольные линзы, чтобы максимально увеличить поле зрения, их следует устанавливать посередине переднего лобового стекла для обеспечения равномерного обзора по бокам автомобиля.

Это также связано с тем, что объектив редко можно отрегулировать по горизонтали, но почти всегда можно отрегулировать по вертикали. Рекомендуется установить устройство рядом с зеркалом заднего вида, чтобы он блокировал некоторые части или весь видеорегистратор из поля зрения водителя, сводя к минимуму любые отвлекающие факторы.

Необходимо наклонить объектив немного вверх, чтобы на видеозаписи отображалось около 60% дороги и 40% неба. Этот угол обеспечивает хороший баланс экспозиции и деталей. Для устройств с приложением на смартфоне следует просматривать видео в реальном времени при установке, чтобы можно было выбрать положение и угол обзора.

Отсутствие помех от датчика

Многие новые автомобили имеют сложные датчики возле ножки зеркала заднего вида, отвечающие, например, за обнаружение дождя, и усовершенствованную систему помощи водителю и т.д. Не будет ли в таком случае видеорегистратор мешать работе этих датчиков?

Нет, видеорегистраторы не мешают датчикам, которые установлены прямо напротив лобового стекла и направлены наружу.

Черные точки на лобовом стекле

Черные точки на лобовом стекле, иногда называемые «точечной матрицей», в автомобильной промышленности известны как фритты. Часть их функции состоит в том, чтобы помочь с уплотнением стекла, а секция за зеркалом заднего вида помогает блокировать солнце в промежутке между двумя солнцезащитными козырьками.

Крепление устройства с клейкой стороной к этой поверхности безопасно и не вызовет каких-либо электронных помех. Если когда-нибудь придется удалить клей с этих точек, это не повредит им, поскольку они надежно приклеиваются к лобовому стеклу.

Фритты позволяют скрыть основную часть видеорегистратора, видимую снаружи. Пока линза проходит за точечную матрицу, проблем с устройством не будет.

Важно! Устройства с присосками обычно не прилипают к фритте, поскольку текстурированная поверхность не обеспечивает идеального уплотнения присоски.

Крепления и ленты

При установке клейкого крепления, которое используется почти во всех видеорегистраторах, лобовое стекло следует тщательно очистить с помощью средства для мытья окон. Перед нанесением клея важно проверить, что область вытерта насухо, процесс должен проходит при комнатной температуре (не холодно и не под прямыми солнечными лучами).

После необходимо прижать руки к креплению и давить на него в течение примерно 10 с, чтобы закрепить клей на стекле. Это гарантирует, что клей будет правильно приклеен к лобовому стеклу и останется защищенным от вибраций.

Эта же инструкция применима для устройств с креплением на присосках. Установка на другие материалы в автомобиле, такие как пластик, кожа или алькантара, скорее всего, приведет к слабой и ненадежной фиксации.

Пошаговое руководство по установке

Независимо от типа автомобиля, важно, чтобы устройство было правильно установлено.

Существует несколько методов установки. Ниже будет рассмотрен каждый из них.

Способ №1: с помощью CLA

Просто подключив кабель питания адаптера прикуривателя к видеорегистратору и к автомобилю, можно запустить устройство менее чем за 5 мин.

1. Прикрепить устройство к переднему стеклу с помощью прилагаемой монтажной ленты. Настроить угол обзора. Спрятать проволоку в обшивке потолка, после – между стойкой A и стойкой B, затем – между резиной и передней стойкой.

2. Спрятать оставшуюся часть проволоки под ковер. Подключить к розетке прикуривателя.


Это руководство предназначено для установки одноканального видеорегистратора. Если он двухканальный, следует выполнить те же действия, но добавить задний соединительный кабель, связывающий заднюю камеру с передней (входит в комплект поставки).

Способ №2: проводное подключение к блоку предохранителей

Наиболее популярный способ среди водителей, которым нужна двухканальная защита передней и задней камеры круглосуточно. В комплект входит защита переднего лобового стекла и зеркала заднего вида. Блок предохранителей обеспечивает питание передней и задней камеры и позволяет устройству записывать видео на карту памяти, когда автомобиль не заведен.

1. Найти блок предохранителей. В зависимости от модели автомобиля может потребоваться снять часть облицовки или открыть некоторые панели, чтобы получить к нему доступ.

2. Определить, какой слот предохранителя использовать. Для обеспечения достаточного питания рекомендуется выбирать гнезда номиналом от 10 до 30 А, которые не имеют отношение к определенным функциям безопасности.

3. Использовать дополнительный предохранитель для установки. Придется обжать комплект предохранителей с помощью плоскогубцев. Понадобится также изолента для дальнейшего закрепления провода.

4. Подключить заземляющий провод (обычно в форме кольца или буквы C), чтобы он прошел под металлическим болтом или винтом в вашем автомобиле. Тут понадобится торцевой гаечный ключ, чтобы ослабить гайку или болт, затем вставить кольцо или C из комплекта проводки под болт или винт. Важно заземлить провод на болт на неокрашенном голом металле.

5. После подключения питания и заземления, подключить комплект к камере и завести автомобиль, чтобы проверить, работает ли он.


Способ №3: с помощью кабеля OBD

Кабель OBD необходимо подключить только к порту OBD автомобиля, небольшому выходу, обычно расположенному слева от рулевого колеса под приборной панелью. Также он может располагаться под рулевой колонкой. Там бывает защелка или крышка, которую нужно снять/поднять, чтобы получить доступ к порту.

Способ №4: с аккумулятором

Аккумуляторные батареи выполняют множество функций, например, обеспечивают большую продолжительность записи на карту памяти, предоставляют доступ к Wi-Fi и GPS за счет интеграции со смартфоном 24/7, устраняя износ автомобиля.

Необходимо осуществить монтаж проводки. Это похоже на традиционный метод проводного подключения. Подключается один провод к постоянному предохранителю (обычно красный), тогда как другой провод войдет в предохранитель ACC/зажигания (обычно желтый). Последний провод (в форме кольца или буквы C) подойдет к металлическому болту заземления.

При подключении аккумуляторной батареи используется проводной кабель входа питания, где нужно только подключить предохранитель ACC (с переключателем зажигания), а другой провод – к болту заземления. Последняя розетка будет специально предназначена для аккумуляторной батареи видеорегистратора.

Для простой установки батарейный блок также может быть подключен к прикуривателю – для тех, кто не хочет подключать провод.

Окончательный процесс установки останется прежним. Перед этим следует убедиться, что устройство работает правильно.

Нужно будет заправить провода в панели, швы и обшивку автомобиля. Единственное отличие состоит в том, что аккумуляторные батареи должны быть спрятаны в безопасном месте, предпочтительно под сиденьем водителя или пассажира, либо в багажнике. Рекомендуется закрепить изолентой или застежкой-молнией лишние провода, чтобы они не блокировали доступ к блоку предохранителей.

Основные настройки

Необходимо обязательно произвести базовые настройки устройства. Первый шаг – отформатировать карту памяти, ведь видеорегистратор может некорректно работать с новой картой или просто не может ее считать.

Второй шаг – настроить дату и время. Именно эта информация будет использоваться в качестве названия для будущих роликов.

Третий шаг – настройка качества видеозаписи. Современные устройства ведут съемку в формате Full HD с разрешением 1920x1080p. Можно поменять разрешение на меньшее, но лучше отдать предпочтение максимальному качеству.

Выбирая длительность роликов, стоит установить значение в 3-5 мин. Когда на карте заканчивается место, начинается перезапись старых файлов, но потеря информации в таком случае будет небольшой.

Современные модели оснащены дополнительными возможностями, которые бывают полезны в дороге:

1. GPS-модуль определяет координаты автомобиля.
2. Функция Laws выполняет контроль за полосами движения.
3. Функция Wi-Fi позволяет синхронизироваться со смартфоном или ноутбуком.

Лучше всего изучить руководство пользователя конкретной модели, которое идет в комплекте.

Как снять видеорегистратор

Снять устройство зачастую сложнее, чем установить его на лобовое стекло. Это связано с тем, что клей на креплении очень прочный, и его практически невозможно удалить пальцами.

Рекомендуется использовать специальный инструмент для демонтажа (может входить в комплект поставки). Но лучший вариант – использовать фен или тепловую пушку. Необходимо направить фен снаружи автомобиля (изнутри тоже можно) на клей. Достаточно от 5 до 10 с, затем следует медленно покачивать крепление взад и вперед – клей должен быть более рыхлым, так как нагревается и размягчается.

Источник: sysadmin-note.ru
