Продавец сначала дал левый трек (RN600200140CN ), но потом исправился.
Упакованы платы усилителя в картонную коробку (12х8х8 см) и обернуты в несколько слоев пупырки. Упаковка добротная. В комплекте только платы усилителя.
После обзора на усилитель-морковку, решил поделится еще одним китайским китом усилителя.
Куплен был еще летом (кстати цена была $ 29.05), так что небольшой опыт эксплуатации имеется.
Краткое описание:
Усилитель собран на паре комплиментарных транзисторов Toshiba 2SC5200+2SA1943. Мощные транзисторы (230V, 15А, в мощном корпусе TO-3), разработанные специально для мощных оконечных каскадов аудио 100W и более.
Характеристики транзисторов
2SC5200+2SA1943 TOSHIBA Transistors, Silicon, Triple Diffused Type
Усилитель 2.1 с Алиэкспресс. Обзор, проверка.
Гарантированный коэффициент усиления транзистора hFE: 80. 160, маркер на корпусе «О».
Transition frequency 30 MHz
Collector-base voltage VCBO 230 V
Collector-emitter voltage VCEO 230 V
Emitter-base voltage VEBO 5 V
Collector current IC 15 A
Base current IB 1.5 A
Collector power dissipation (Tc = 25°C) PC 150 W
Junction temperature Tj 150 °C
Ссылка в которой ссылка на техническое описание.
Напряжение питания DC 30-40 В;
Мощность 80Вт (на 8 Ом), 120 ВТ (на 4 Ома);
Сигнал/шум > 110 дБ;
Неравномерность АЧХ в полосе 20 Гц -20 кГц 0,5 дБ;
Усиление 32 дБ;
Скорость нарастания сигнала 30В/мкрс;
Искажения 0,009% на 1 кГц на 50 Вт;
Размеры печатной платы 76х98 мм.
Нечитаемая схема
Номиналы элементов
Схема подключения, ее китаец прислал в письме после покупки.
Так как летом не планировал делать обзор, фото плат усилителя отдельно нет, только сразу в собранном усилителе.
Общий вид собранного усилителя без крышки:
Входные конденсаторы (комплектные 1 мкФ я поменял на свои Вима 2,2 мкФ):
Фото установленных плат усилителя:
Транзисторы стоят через прокладки из номакона, а радиаторы связанны с массивным дном корпуса.
ОНИ ЛУЧШИЕ ! ТОП-5 дешевых усилителей c Али
Радиаторы такие.
Блок питания:
2 трансформатора ТТП-100 Вт, на вторичке 25 В/3,6А.
В питании диоды Шоттки и конденсаторы samwha 10000 мкФ на 63В.
Софт старт для усилителя (подключает 220В с задержкой):
Ссылка.
Есть подобные с термозащитой.
Сетевой фильтр применен такой, на 6А
Защита акустики от постоянного напряжения и подключение/выключение акустики через реле (с собственным трансформатором питания).
Velleman K4700
Она на ебей.
Можно купить ее улучшенный клон тут.
Про удлинитель вала регулятора громкости и выходные разъемы я уже делал обзор.
Ранее в этом корпусе стоял этот кит (на паре 2SC5200+2SA1943 в классе А), но он мне не понравился, да и грелся безбожно.
Потом усилитель был доработан под сабжевый кит.
Вот так выглядит собранный усилитель:
Корпус из алюминиевых листов, раскроено на ЧПУ. Крышку и лицевую панель красил автоэмалью с баллона.
Крышка держится на модифицированных уголках.
Боковая панель:
Массив бука под лаком.
Откуда дровишки
Основа — разделочная доска из бука, отрейсмусованная. под дно сделан паз, а в торцы установлены забивные гайки.
В составе системы:
Плеер, акустика.
THD измерительного комплекса
АЧХ усилителя 1Вт
THD 1Вт
Зависимость коэффициента нелинейных искажений от мощности 1кГц
Позиция курсора соответствует мощности 75Вт RMS
Зависимость коэффициента нелинейных искажений от мощности 10кГц
Позиция курсора соответствует мощности 75Вт RMS
Зависимость THD от частоты при мощности 50Вт
THD 1кГц Мощность 50Вт
THD 10кГц Мощность 50Вт
IMD 250Гц+8кГц Мощность 50Вт
Плюсы усилителя: Мощный, хорошо контролирует нагрузку.
Минусы: Китайские детали непонятного происхождения. Возможно как тут
Спасибо за внимание! Задавайте вопросы в комментариях.
Источник: mysku.me
Микрофонный усилитель с АРУ на микросхеме MAX9814
В последнее время мне везет на работу с акустикой. Какое то время оцифровывал более менее статичные сигналы, либо было достаточно проводного соединения, но спокойной работе иногда приходит конец. При проектировании очередного проекта тянуть провод от компьютера или телефона иногда вообще не вариант. И вот я зукупился микрофонами, и стал экспериментировать.
Вообще первый раз готовый китайский микрофонный усилитель на микросхемах серии MAX98xx (а точнее MAX9812) был описан здесь Самодельный USB микрофон. и было снято аж 2 видео по микрофонам для подключения к компьютеру. Все бы хорошо, но мне нужна была возможность регулировать усиление, а в идеале шумоподавление и автоматическая регулировка усиления.
Первый микрофонный усилитель я собрал вот по этой вот схеме.
И он даже работал, но небыло АРУ и шумоподавления, последнее меня не сильно беспокоило, так как планировалось эту схему использовать в связке микроконтроллером, и сильное качество не нужно было, но минусом этой схемы оказалось то, что мне не удалось подобрать достаточное усиление! Для записи звука достаточно, для подключения к микроконтроллеру — нет! Уровень выходного сигнала оказался слишком низким, сколько не увеличивал я усиление.
Причина оказалась проста — микрофон — он не выдавал достаточный уровень сигнала, и до определенного уровня усиления не происходило, то есть все тихие звуки вырезались, а усиливалось только с приличной громкости. Повозившись с усилителем, поподбирая разные коэффициенты усиления и операционные усилителя, я забросил это дело, и решил собрать усилитель с АРУ (автоматическая регулировка усиления).
Работают такие схемы достаточно просто — усиленный сигнал подается на полевой транзистор, который меняя свое сопротивление «изменяет» коэффициент делителя, задающего коэффициент усиления операционного усилителя.
Если уровень сигнала слабый, на выходе низкое напряжение, на затворе полевого транзистора так же напряжение падает, полевой транзистор увеличивает свое сопротивление, тем самым поднимая усиление. И наоборот, всплеск напряжения на выходе гасит усиление, тем самым выравнивая громкость звука на выходе. Если занимались когда нибудь обработкой звука, то программный «компрессор» вам знаком — это аппаратная версия компрессора, который выравнивает громкость.
Вторую схему я брал здесь
Сама схема вот такая
В итоге могу сказать — схема рабочая, и АРУ работает, и для подключения к компьютеру эта схема очень хорошо подходит, но главный недостаток ее как и предыдущей схемы — она отказалась усиливать «тихие» звуки. Я бы хотел, что бы, например цветомузыка уже работала от громкой речи в комнате.
Но усилитель реагировал только на нормальную речь возле микрофона, и напрочь отказывалась усиливать даже громкую речь с расстояния — метра. Вернее усиливал, но осциллограф это усиление замечал слабо, не говоря уже о АЦП, у котором эти значения были чуть выше шумов в младших разрядах. Это и плюс и минус. Минус понятен, а вот плюс в том, что этот усилитель косвенно гасил посторонние шумы. Если записывать голос на микрофон, то это плюс, меньше эхо ловится и посторонние шумы.

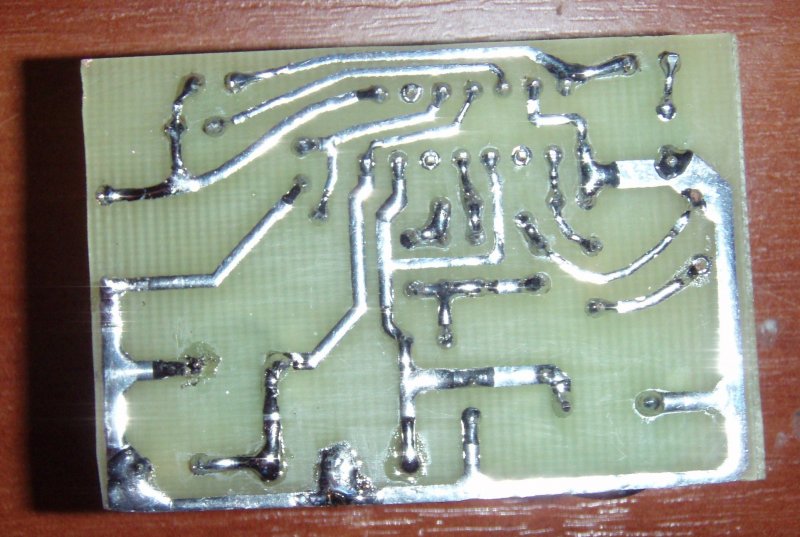

Вот такая вот компактная печатная плата у меня получилась
И вот поиски меня привели к вот такому вот модулю на микросхеме MAX9814.
С усилителем на подобной микросхеме я был знаком, и тут еще и регулировка усиления и скорость реакции АРУ! И цена около 100 р. всего.
Ссылки на модуль, привожу только тех продавцов, с которыми у меня не было проблем.
Ссылок даю несколько, так как иногда продавцы задирают стоимость доставки, или цену. Ну или лот может пропасть чрез неделю.
В любом случае посмотрите, что за модуль, что бы ориентироваться что брать. Есть похожие модули, они короче, на другой микросхеме но стоят дешевле. Их я в работе не проверял, рекомендовать не могу. Поэтому, смотрите внимательнее.
Данный модуль может: Усиливать сигнал с микрофона на 40, 50 или 60 дб. Регулировать скорость атаки своего АРУ 1:4000ms, 1:2000ms или 1:500ms.
Вот, что пишут о модуле китайцы:
Напряжение от 2,7 до 5,5 v, ток потребления 3mA
Частотная характеристика от 20Гц до 20000Гц
Программируемое соотношение атак и усиления
Автоматическое усиление, между 40 дБ, 50 дБ или 60 дБ
Низкая входная плотность шума 30NV
Низкий THD: 0.04% (typ)
Даташит на микросхему MAX9814 я оставлю здесь. Datasheet MAX9814
И вот этот вот с этим вот модулем цветомузыка заработала как и задумывалось.
Для цветомузыки оказались достаточные параметры: усиление 50db (громко музыку не слушаю, слышимость с соседями большая) и скорость АРУ 1:500.
В моем случае это оптимальные показатели.
Теперь про подключение данного модуля и настройки.
Всег у него 5 выводов.
GND и VDD это питание модуля, Out это выход усиленного и выравненного сигнала с микрофона, а вот про оставшиеся 2 вывода поподробнее.
Вывод Gain — усиление. Если вывод Gain ни куда не подключать, усиление будет 60dB. Если его соединить с землей (посадить на минус питания GND) усиление составит 50dB, а вот если подсоединить к VDD усиление составит 40dB.
Вывод AR — Attack/Release (скорость срабатывания/скорость восстановления автоматического регулятора усиления). Если ни куда не подключать A/R = 1:4000ms, если подсоединить на VDD A/R = 1:2000ms. Если его соединить с землей A/R = 1:500ms
Источник: r13-project.ru
Простой усилитель на TDA7294 мощностью 100 Вт
Разновидностей бюджетных усилителей довольно много и это один из них. Схема очень проста и содержит в своем составе всего одну микросхему, несколько резисторов и конденсаторов. Характеристики усилителя довольно серьезные, при столь незначительных затратах. Выходная мощность достигает 100 Вт в максимальной мощности. Абсолютно чистый выход равен 70 Вт.
Характеристики усилителя
- Питание двухполярное со средней точкой от 12 до 40 В.
- F вых. — 20-20000 Гц
- Р вых. макс. (пит.+-40V, Rн=8 Ом) — 100 Вт.
- Р вых. макс. (пит.+-35V, Rн=4 Ом) — 100 Вт.
- К гарм. (Рвых.=0.7 Р макс.) — 0.1%.
- Uвх — 700 мВ.
Схема усилителя на TDA7294
Такие усилители отлично работают в паре, поэтому делайте таких таких два и у вас получится простой стерео усилитель. Более подробные характеристики усилителя и схем включения можно посмотреть в даташит на микросхему TDA7294.
Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что учтите.
Печатная плата усилителя
Рисунок расположения элементов:
Скачать в плату в формате lay:
plata.zip [16.13 Kb] (cкачиваний: 3106)
При печати выставить масштаб 70%.
Готовый усилитель
Микросхему необходимо устанавливать на радиатор, лучше с вентилятором, так как он будет меньше в размерах. Делать печатную плату совсем не обязательно. Можно взять макетную с большим количеством отверстий и собрать усилитель минут за 30.
Я советую вам собрать столь простой усилитель, который себя отлично зарекомендовал.
Блок питания
Блок питания полнен по классической схеме с трансформатором 150 Вт. Рекомендую брать трансформатор с кольцевым сердечником, так как он мощнее, меньше и излучает минимум сетевых помех и электромагнитного фона переменного напряжения. Фильтрующие конденсаторы каждого плеча 10000 мкФ.
