Паяльный фен своими руками с Алиэкспресс

ФЕН ДЛЯ ПАЙКИ ИЗ КИТАЯ. ПАЯЛЬНАЯ СТАНЦИЯ СВОИМИ РУКАМИ. АРДУИНО НАНО, ATMEGA8 НАМ НЕ НАНО.
Как быстро за 17 минут решить вопрос подключения паяльного фена без станции, подробно и наглядно. Утром купил – днем подключил-вечером применил.

Полный размер

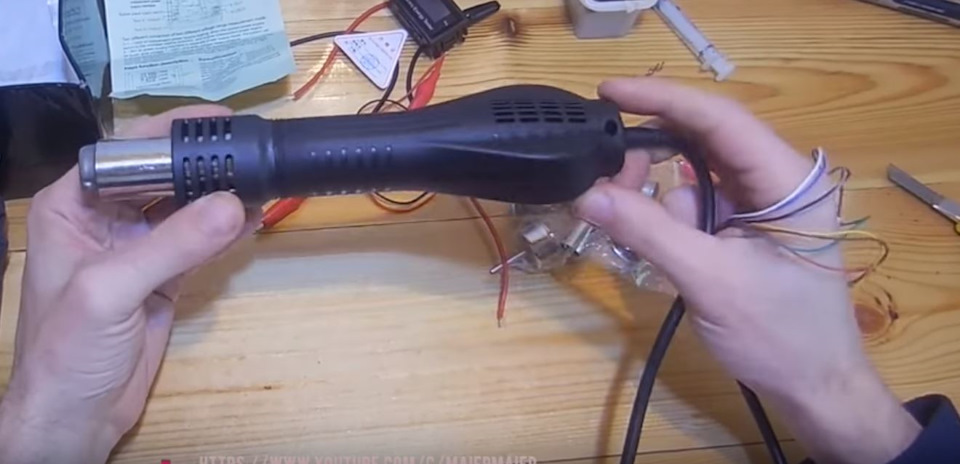

куплен в китае

Самостоятельная сборка паяльной станции для китайского паяльного фена своими руками, бюджетно и не сложно.
Принцип работы основан на регулировке мощности при помощи – см. видео. Видео на ютубе нажмите по ссылке.

Посмотрел куда какие провода идут и сделал самодельную паяльную станцию.

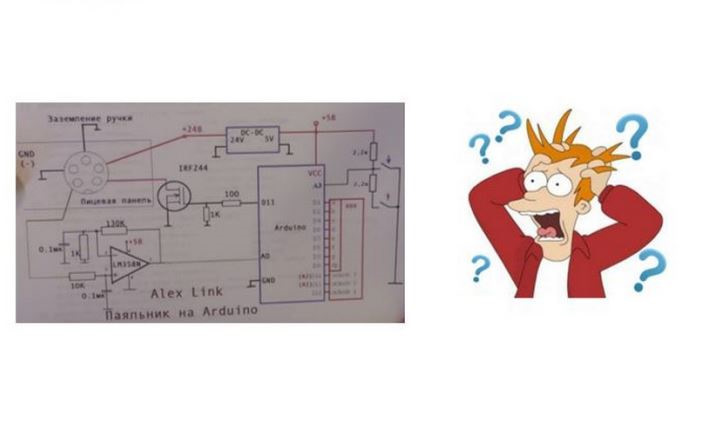

Для любителей что-то посложней

Для любителей что-то посложней – ищите как построить станцию на микроконтроллере и ардуино что бы пикало, пукало, мигало.

Источник: www.drive2.ru

Паяльный фен JCD 8858 — Лучший бюджетный паяльный фен с АлиЭкспресс

Компактный термофен своими руками

Для многих работ полноразмерный термофен слишком большой. Для тонких задач можно использовать самодельный фен с тонким соплом. Им удобно сажать термоусадочную трубку, точечно греть пластик, сушить двухкомпонентный клей и т.д. Делается такое устройство просто и быстро.

Материалы для изготовления термофена:

• нагревательный элемент для паяльника 80 Вт — http://alii.pub/5nsc3l

Процесс изготовления термофена

Из фанеры высверливается корончатым сверлом переходник для соединения трубки диаметром 20 мм с 40 мм. Он впрессовывается в большую пластиковую трубу длиной 10-15 см.

Сбоку в пластиковой трубе сверлится отверстие под установку выключателя.

Также требуется подготовить алюминиевую трубку 20 мм длиной 10 см. В нее нужно прикрутить нагревательный элемент из паяльника.

Далее необходимо припаять провода от вентилятора к плате, демонтированной из блока зарядного устройства телефона. На ее вход припаиваются провода для подачи питания.

Алюминиевая трубка вклеивается в пластиковую на двухкомпонентный термостойкий клей через переходник.

После его высыхания следует спаять компоненты фена в корпусе по предложенной схеме.

Блок питания для вентилятора прячется непосредственно в корпусе фена.

Сам кулер приклеивается термоклеем с торца.

Таким образом, при нажатии кнопки будет продаваться питание 220 В на нагревательный элемент, и 5 В через блок на вентилятор.

В результате из сопла самодельного фена пойдет горячий воздух.

Смотрите видео

Похожие мастер-классы

Как сделать термовоздушную станцию из старого паяльника

Зарядное устройство — приставка к адаптеру ноутбука

Как сделать USB зарядное устройство для Li-ion 18650 батареи

Как сделать паяльный фен из обычного паяльника

Как сделать мини ТВ антенну с высокой чувствительностью

Топ 5 лучших портативных сварочных аппаратов 2021 года с

Особо интересное

«Ноль» и «земля»: в чем принципиальное отличие?

Инновационный способ соединить два провода

Что можно сделать из пульта дистанционного управления

Самая простая антенна для цифрового ТВ

Простой способ перевести шуруповерт с никель-кадмиевых на

Антенна цифрового телевидения DVB-T2
Комментарии (0)

«Сделай сам – своими руками» — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, лайфхаки — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.

• Яндекс Дзен
• Добавить свою самоделку
• Последние комментарии
• Видеоблогеру
• Написать нам

Источник: sdelaysam-svoimirukami.ru

Основные методы изготовления паяльного фена в домашних условиях

Оборудование

На чтение 6 мин Просмотров 31.8к. Опубликовано 11.10.2021

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Термофен для пайки, как правило, может понадобиться в таких случаях:

1. Пайка очень маленьких деталей в SMD корпусах.
   Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
2. Отсутствие свободного места для использования паяльника.
   При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
   Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
4. Снятие BGA чипов с посадочных площадок.
   Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

• нанесение припоя или паяльной пасты на место предполагаемого монтажа;
• установка микросхемы на посадочное место;
• прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

• равномерно прогреть все контакты;
• аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Требования к оборудованию

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

1. Соблюдении температурных режимов пайки.
   Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
2. Стабильном воздушном потоке.
   При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
3. Безопасности и удобстве использования.
   Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Фен из паяльника

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Заключение

В сети интернет имеется огромное количество инструкций как сделать фен для пайки. Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.

Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.
