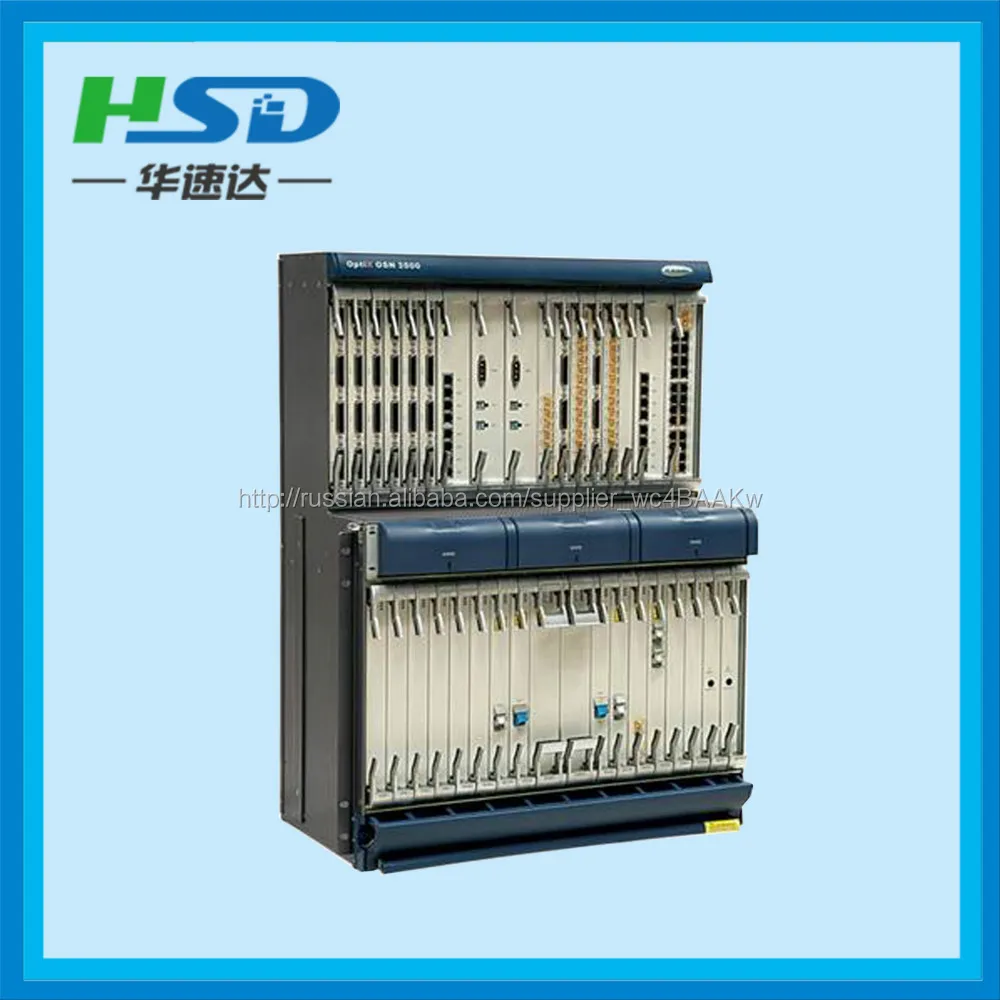

Транспортная платформа Huawei OptiX OSN 3500

Система передачи Huawei OptiX OSN 3500 предназначена для использования на магистральном уровне городских сетей и на уровне конвергенции. Благодаря архитектуре универсальной коммутации решение позволяет осуществлять передачу в режиме TDM или в пакетном режиме.

Артикул: 11691 Категория: Оборудование для транспортных сетей Huawei OptiX

Описание платформы Huawei OptiX OSN 3500

Компания Huawei специально создала новейшую интеллектуальную систему передачи OptiX OSN 3500 для того, чтобы удовлетворить увеличивающиеся требования MAN.

Данное оборудование чаще всего применяется на магистральном уровне сетей мегаполиса и на уровне конвергенции. Устройство дает возможность объединения основной оптической системы передачи с интеллектуальной оптической платформой. Это необходимо для эффективного планирования и передачи услуг разного вида и разной детализации.

OSN 3500 CONFIGURATION

Платформа OptiX OSN 3500 применяет архитектуру «универсальной коммутации». Благодаря этому оборудование может применяться для пакетной передачи и в режиме TDM.

При соединении данного устройства с другими видами оборудования компании Huawei, можно создать систему, которая будет поддерживать разные сетевые приложения. В том числе будут поддерживаться: гибридная сеть, чистый режим пакетной передачи, чистый режим TDM. Такое оптимальное сетевое решение дает возможность лучше оптимизировать данные и ускорить обработку услуг SDH.

Данное устройство обладает высокой коммутационной емкостью и имеет повышенный уровень интеграции. Оно имеет шестнадцать слотов для интерфейсных плат и пятнадцать слотов для плат обработки услуг.

Оборудование серии OSN3500 позволяет создавать гибкую организацию сети. Оно обладает функциями поддержания смешанной архитектуры и динамического повышения емкости и скорости. Кроме того, устройство поддерживает разные топологии сети. К ним относятся: кольцо, пересекающиеся кольца, кольца по касательной, цепь и т.д.

Устройство наделено защитой операторского класса. Оно имеет функции смешанного восстановления и защиты ASON. Кроме того поддерживается распределенная защита с восстановлением и пере маршрутизацией.

Архитектура, используемая устройством, имеет повышенную степень надежности. Им поддерживается горячее резервирование 1+1 как для модулей питания, так и для плат системного управления. Для модулей вентиляции работает защита избыточностью. Так же имеется защита TPS.

Эти платформы обладают прекрасными характеристиками для корпоративного использования. Например, интеллектуальная смешанная сеть способна разрешить задачу по многократным отказам , что повышает надежность сети в десять раз.

Для решения задачи «все в одном» в устройстве имеется встроенный PCM. Это дает корпоративным клиентам доступ к низкоскоростным услугам.

Источник: rusintegrator.ru

Configure new Optix OSN 3500 Huawei

Оптическая система передачи Huawei OptiX OSN 3500

100% лучшая цена

бесплатная доставка по России

любая форма оплаты

сервисный центр

расширенная гарантия (NBD)

Технические характеристики Оптическая система передачи Huawei OptiX OSN 3500

The Huawei OptiX OSN 3500 is a new-generation optical transmission system developed by Huawei. It adopts a unified switching architecture and can function as an MPLS/MPLS-TP-based packet device or a TDM device. When working with other devices of Huawei, OSN 3500 supports various networking modes, including the pure packet mode, hybrid networking (packet + TDM) mode, and pure TDM mode, achieving optimal processing for packet services and traditional SDH services. Thus, OSN 3500 efficiently transmits voice and data services over the same platform.

Quick Specs

Product Details

HUAWEI OPTIX OSN 3500 provides these features:

• All in One Solution Based on Universal Switch and Transport

— Unique architecture that integrates PCM, TDM, Ethernet, WDM and MPLS-TP technology.

— Universal switch at any level of packet and TDM in their original format, high efficiency and best performance, ‘0’ waste of bandwidth.

— Carefree evolution among different types of services, such as from 100% TDM to 100% packet, ‘0’ waste of investment.

• Enables optimized transport network with Built-in PCM

— Unified Access: Multiple PCM boards are developed on mature OSN serial MSTP products, realizing unified access for low-speed services.

— High Reliability: Provides direct low-speed service access, minimizing conversion equipment and fault points.

— Easy Maintenance: The NMS U2000 enables unified management, a visual interface, End-to-End (E2E) service configuration, and unified monitoring

• MPLS-TP for Highly Efficient and Highly Available Packet Transport

— Guaranteed Performance from end-to-end committed bandwidth mechanism.

— 99.999% availability: 50ms recovery for both linear and ring applications.

— SDH-like OAM mechanism capable of fast detection and troubleshooting, including end-to-end performance monitoring.

• 40G Ultra Broadband Transport

— Integrating OTU, MUX and DEMUX boards by a PID (photonics integrated device) chip, providing 40G capacity per port.

— Without complicated photonic layer design such as wavelength planning and OSNR calculating, with less patch cords and fiber operations, time to market greatly reduced.

— 50% footprint saving and 50% power consumption reduction.

• TP-Assist for Easy OM solution ‘TP-Assist’ providing efficient planning, fast deployment and easy maintenance, making the largescale packet network easily manageable

— Traffic based crystal clear O 110/220V AC (External module)

-48V DC/-60V DC; 110V AC/220V AC (External module)

View Overview of Huawei Transmission Network Hot Series

• Huawei OptiX OSN 1800
• Huawei OptiX OSN 500/550/580
• Huawei OptiX OSN 8800/6800/3800
• Huawei OptiX OSN 9800
• Huawei OptiX OSN 7500/7500 II

Get More Information

Do you have any question about the Huawei OptiX OSN 3500?

Хотите заказать сетевое оборудование?

Описание Оптическая система передачи Huawei OptiX OSN 3500

Оптическая система передачи Huawei OptiX OSN 3500 и другое сетевое оборудования бренда Huawei доступны в интернет-магазине Hwstore по низким ценам. Если вы хотите купить Оптическая система передачи Huawei OptiX OSN 3500 в интернет-магазине Hwstore, предварительно уточните наличие. Вы можете получить сетевое оборудование удобным для Вас способом, для этого свяжитесь с нами по контактам указанным на сайте.

Преимущества работы с нами

• Высокий уровень корпоративной репутации
• Собственный склад, с наличием основных позиций
• Собственная логистика, с возможностью поставки любого товара
• Бесплатная доставка до Вашей двери (экспресс тариф СДЭК при заказе от 100 000 руб)
• Сервисный центр по ремонту и замене неисправного оборудования
• Индивидуальный подход к каждому клиенту, решение любых финансовых вопросов
• Возможность принимать платежи в криптовалюте и от зарубежных партнеров
• Рассрочка
• Возможность отгрузить оборудование в любой точке мира
• Выкуп и утилизация оборудования
• Интеграция и внедрение любых решений для вашего предприятия
• Трейд-ин
• Техподдержка 24/7

Источник: hwstore.ru

Huawei OptiX OSN3500 SDH PDH/MSTP оборудование для

Для удовлетсоврения растущих потребностей MAN, компания Huawei разработала OptiX OSN 3500 — интеллектуальную оптическую систему передачи следующего поколения. Она в основном используется на уровне конвергенции и магистральном уровне городской сети.

OptiX OSN 3500 позволяет объединить интеллектуальную оптическую платформу передачи и основную оптическую систему передачи для планирования и передачи услуг различного типа и с различным уровнем детализации. Используя архитектуру «универсальной коммутации», OptiX OSN 3500 может использоваться в режиме пакетной передачи или в режиме TDM. Совместно с другим оборудованием Huawei, OptiX OSN 3500 поддерживает различные сетевые приложения, например чистый режим пакетной передачи, гибридную сеть (режим наложения пакетов и сетевой режим TDM), a также чистый режим TDM. Правильное сетевое решение позволяет оптимизировать как данные, так и обработку обычных услуг SDH (синхронная цифровая иерархия).

Большая коммутационная емкость;

• 200G высокого порядка, 20G низкого порядка

Высокий уровень интеграции

• Размеры подстатива 722 мм (В) x 497 мм (Ш) x 295 мм (Г), 15 слотов для плат обработки услуг и 16 слотов для интерфейсных плат

Гибкая организация сети

• Поддержка смешанной архитектуры с узлами plug-and-play
• Поддержка динамического увеличения скорости и емкости
• Поддержка различных топологий сети, включая цепь, кольцо, кольца по касательной, пересекающиеся кольца и т.д.
• Поддержка до 2 колец STM-64 MSP с 4 оптическими кабелями, 4 колец STM-64 MSP с 2 оптическими кабелями, 11 колец STM-16 MSP с 4 оптическими кабелями, 12 колец STM-16 MSP с 2 оптическими кабелями

Защита операторского класса

• Смешанная защита и восстановление (ASON)
• Распределенная защита с перемаршрутизацией и восстановлением
• Выделенная 5-уровневая схема защиты услуг на базе различных SLA: Diamond, Gold, Silver, Copper и Iron
• Защита сети SDH
• Кольцо MSP с 2/4 оптическими кабелями; 1+1, 1: n линейная защитаMSP; SNCP/SNCMP/SNCTP; защита виртуального маршрута с общим доступом к оптическому кабелю; кольцо MSP с общим доступом к оптическому кабелю; DNI (ITU-T G.842)
• Защита услуг
• Ethernet: RPR, RSTP
• ATM: VP-RING/VC-RING

Архитектура высокой надежности

• Горячее резервирование 1+1 для плат системного управления, кросс-коммутации и синхронизации
• Горячее резервирование 1+1 для модулей питания
• Защита избыточностью для модулей вентиляции
• Защита TPS
• Ттрибутарная защита 1:n для E1/T1/E3/T3/ E4/STM-1(e)/FE

Характеристики для предприятий

• Интеллектуальная смешанная сеть ASON решает проблему множественных отказов и повышает надежность сети в 10 раз
• Встроенный PCM для решения «все в одном»: доступ к низкоскоростным услугам для корпоративных клиентов
• Однопролетная передача расстояние 270 км без усилителя Рамана, меньшее количествр REG для снижения затрат на строительство сети и облегчение техобслуживания сети
• Оптический интерфейс 2M для поддержки прямого соединения между оборудованием MSTP и устройством защиты ретрансляции для снижения риска и повышения надежности

Сертификация

• Устройство прошло сертификацию EN 50121-4 EMC для железнодорожной связи.

Спецификации оборудования OptiX OSN 3500

Системные функции

Размеры подстатива	722 мм (Высота) x 497 мм (Ширина) x 295 мм (Глубина)
Емкость коммутации	Пакеты: 160 Гбит/с и TDM: 200 Гбит/с (высокого порядка), 20 Гбит/с (низкого порядка)
Сервисные слоты	15 слотов для плат обработки и 16 слотов для интерфейсных плат
Архитектура высокой надежности	Горячее резервирование 1+1 для модулей питания, плат системного управления, плат коросс-коммутации и синхронизации Защита избыточностью для модулей вентиляторов
Поддерживаемые интерфейсы	Интерфейсы пакетной передачи			E1, ch STM-1, ATM STM-1, FE/GE/10GE
	Интерфейсы MSTP			STM-1/4/16/64, E1/E3/E4/T1/T3, FE/GE/10GE, DDN, IMA/ATM, FEC/EFEC, оптический интерфейс E1, SAN, Video
	Интерфейсы PCM			FXS/FXO, 2/4 кабеля/Ecolor: #000000;» colspan=»3″ valign=»top»>Интерфейсы WDM		40-канальные интерфейсы DWDM в соответствии с ITU-T G.694.1 8-канальные интерфейсы CWDM в соответствии с ITU-T G.694.2
	Режим организации сети	Поддержка пакетной сети, гибридной сети (пакетная сеть + SDH) или SDH Поддержка сети WDM Поддержка двунаправленной передачи по одному оптическому кабелю
Электропитание	-38,4~-72В DC; 110/220В AC (внешний модуль)
Рабочая среда	Температура Относительная влажность Долгосрочная эксплуатация: 0°C ~ 45°C 10% ~ 90% Краткосрочная эксплуатация: -5°C ~ 55°C 5% ~ 95%
Характеристики пакетной передачи
Характеристики услуг	E-Line и E-LAN QinQ VPWS и VPLS на базе MPLS-TP Многосегментное соединение псевдопровода (MS-PW) TDM PWE3: CESoPSN и SAToP, сжатие неиспользуемых временных интервалов ATM/IMA PWE3 ETH PWE3 IGMP SNOOPING V2 Черный список, подавление многоадресных пакетов, ACL VLAN SWAP
Функции QoS	Иерархическое планирование QoS и формирование трафика Режим DiffServ на базе классификации трафика Простая классификация трафика, сложная классификация трафика, пошаговое обслуживание (PHB) и ACL согласованная скорость доступа (CAR) постановка в очередь с приоритетом планирования PQ, алгоритмом взвешенно-циклического управления очередями (WRR) и PQ+WRR Отбрасывание пакетов, пришедших последними, и алгоритм произвольного раннего обнаружения (WRED) 8 приоритетных очередей Формирование трафика на базе приоритета планирования портов
Аппаратные MPLS OAM	MPLS OAM		LSP/PW OAM: FDI, BDI CV, FFD, TraceRoute, Ping CES PW VCCV LM, DM
	MPLS-TP OAM		LSP/PW OAM: CC, LB, LT AIS, RDI LM, DM LCK, TST CSF		OAM секций: CC, LB RDI LM, DM LCK, TST
	Ethernet OAM		ETH-CC (проверка целостности), ETH-Loopback, ETH-Link Trace удаленная проверка по шлейфу, удаленное распознавание неисправностей
	ATM OAM RMON(RFC 2819) гибкая архитектура с различными протоколами
Защита операторского класса	Линейная защита LSP/PW Кольцевая защита MPLS-TP защита от множественных сбоев на базе MS-PW защита группой агрегированных каналов (LAG) Защита агрегированием каналов нескольких устройств (MC-LAG) защита двойным соединением LPT STP/RSTP/MSTP защита IMA 1+1 и линейная защита 1:1 MSP
Тактовая синхронизация	2 внешних ввода/вывода синхросигнала (2 МГц или 2 Мбит/с) 2 внешних синхросигнала (1pps+TOD) адаптивное восстановление синхронизации (ACR) синхронный Ethernet IEEE 1588v2
Функции MSTP
Защита операторского класса		Смешанная защита и восстановление (ASON) Распределенная защита с перемаршрутизацией и восстановлением Выделенная 5-уровневая схема защиты услуг на базе различных SLA: Diamond, Gold, Silver, Copper и Iron Защита сети SDH кольцо MS-SP с 2/4 оптическими кабелями; 1+1, линейная защита MSP 1:n (n<=14); SNCP/SNCMP/SNCTP; защита виртаульного маршрута с общим оптическим кабелем; кольцо MS-SP с общим оптическим кабелем; DNI (ITU-T G.842) защита услуг Ethernet: RPR, RSTP, LAG/DLAG/PPS/BPS ATM: VP-RING, PPS/BPS защита электрического интерфейса трибутарная защита 1:N для E1/T1, E3/T3, E4, STM-1(e) и FE
Характеристики мультисервисной передачи		Ethernet поверх SDH GFP/LAPS/VCAT/LCAS коммутатор уровня 2, 64 направления агрегирования для конвергенции Ethernet грануляция сопоставления, VC-12-nv/VC-3-nv и VC-4-nv LPT «точка-точка» и «точка-мультиточка» MPLS и стеки VLAN для VPN уровня 2 CoS уровня 4/8, CAR на базе грануляции 64K IEEE 802.3ah, 802.1ag RPR автоматическое обнаружение топологии 3-уровневый CoS, A(A0/A1) / B(B-CIR/B-EIR) / C схема защиты Steering/Wrapping/Steering + Wrapping с коммутацией 50 мс повторное использование полосы пропускания с алгоритмом строгого назначения Интеграция MPLS с RPR для предоставления услуг VLL/VPLS ATM поддержка 2M, 34M, 155M, 622M ATM и IMA E1 поддержка до 93 групп IMA и 189 E1 Другое Поддержка FC/ESCON/DVB-AS/ HD-SDI/SD-SDI Поддержка DDN(Nx64K) и кадров E1
Тактовая синхронизация		2 внешних ввода/вывода синхросигнала (2 МГц или 2 Мбит/с) линейный источник синхронизации трибутарный источник синхронизации
