Сейчас многие пользователи используют SSD формата M.2 в своих системах.
Эти накопители, благодаря высоким скоростям передачи данных, особенно с интерфейсом NVMe (PCI-E), подвержены перегреву. Перегрев, в свою очередь, приводит к температурному троттлингу и ограничению производительности устройства. Температурный режим ухудшается также благодаря тому, что разъемы M.2 часто располагаются не в самых лучших для охлаждения местах (у меня например, между видеокартой и сокетом процессора).
Некоторые производители сразу комплектуют свои материнские платы радиаторами для охлаждения M.2 накопителей (но это не на бюджетных моделях). Аналогично, некоторые производители SSD снабжают свои устройства теплорассеивающими элементами.
Моя система бюджетная и о дополнительных плюшках речи не идет.
Материнская плата: GIGABYTE B450M S2H
Накопитель: AMD Radeon R5 NVMe 240 Gb SSD M.2 [R5MP240G8]
Процессор: AMD Ryzen 5 2600
Видеокарта: PowerColor AMD Radeon RX 570 4 Gb
Память: AMD Radeon R7 Performance 2*8 Gb
Кулер: Be Quiet Pure Rock
БП: Be Quiet Pure Power 11 500W
Корпус: Fractal Design Define Mini C
Сам по себе накопитель звезд с неба не хватает, контроллер SM2263XT, чипы памяти маркированы как AMD 29F64B2AMCTH2. В покое его температура отмечалась в районе 50-55С, при нагрузке (например, копировании больших файлов) достигала 80С и скорость падала до совсем неприличных значений. Диск используется в качестве системного.
Заказ
Уже не помню где, но видел, что по результатам тестирования нескольких радиаторов конкретно такой вариант продемонстрировал лучшие показатели, поэтому выбрал его. Покупать именно в Banggood может быть невыгодно (но у меня были пойнты), можно приобрести, например, в магазине Jeyi Aliexpress. Заказ дошел где-то за три недели, с трек номером.
Бюджетное охлаждение SSD M2 NVMe диска! Радиаторы с Aliexpress. Тесты и температуры
Товар
Простая картонная коробочка.
Алюминиевые детали радиатора лежат в отдельном желтом пакете.
В комплекте, собственно, две детали радиатора, отвертка, семь винтов, три термопрокладки.
Красная прокладка более тонкая и имеет клейкую основу только с одной стороны.
Назначение второй синей прокладки мне неясно, так как она короче и шире, чем нужно, но пусть будет.
Радиатор собирается по принципу бутерброда, SSD располагается между термопрокладками, верхней, более массивной частью радиатора с ребрами охлаждения и нижней, тонкой частью. Верхняя пластина прижимается к нижней и фиксируется шестью боковыми винтами. Благодаря тому, что на тонкой части под винты имеются вертикальные прорези, а не отверстия, можно устанавливать радиатор на накопители разной толщины.
Установка на материнскую плату никаких проблем не доставила, накопитель точно так же вставляется в разъем и зажимается штатным винтом. Цвет, конечно, не очень-то гармонирует с остальными комплектующими, но меня это не тревожит.
Да, я знаю, что кулер процессора у меня установлен неправильно, он должен стоять вертикально. Но другой возможности установить этот кулер на сокет AM4 нет, поскольку это, так называемая, «старая версия» Pure Rock, и у нее нет креплений, которые дают возможность его развернуть.
Я даже уже не раз писал в поддержку Be Quiet, чтобы они позволили приобрести новые крепления, но они сначала обещали «выяснить возможность», а теперь отмораживаются.
Немного тестов
CrystalDiskMark и температура SSD (HWIhfo) до установки радиатора, температура доходит до 80С.
CrystalDiskMark и температура SSD (HWIhfo) после установки радиатора, максимальная температура 60С. И здесь уже заметна разница в скорости. Кстати говоря, сразу после установки этот SSD выдавал лучшие показатели, точных цифр, правда, не помню, наверное, это связано с его заполнением.
HD Tune File Benchmark и температура SSD (HWIhfo) до установки радиатора, температура так же колеблется от 75 до 80С.
HD Tune File Benchmark и температура SSD (HWIhfo) после установки радиатора, температура не превышает 60С. И здесь уже существенного прироста производительности не наблюдается. По видимому, в этом виновато уже несовершенство самого SSD.
Выводы
В простое температура SSD снизилась на 5-10С. Здесь надо учесть, что он неудачно расположен рядом с бэкплейтом горячей видеокарты и циркуляция воздуха в корпусе, благодаря кулеру Be Quiet, далека от оптимальной.
Под нагрузкой выигрыш в температуре 15-20С, накопитель не разогревается выше 60С.
Все это дает некий прирост производительности, защищает накопитель от перегрева и преждевременного выхода из строя. Вещь, определенно, полезная.
Возможно, те же самые результаты можно получить и за меньшие деньги, просто купив алюминиевый радиатор, который крепится поверх SSD на резинках, но мне вариант Jeyi нравится больше.
Спасибо за внимание.
Планирую купить +27 Добавить в избранное Обзор понравился +63 +88
- JEYI,
- JEYI Warship Pro,
- Кулеры и системы охлаждения
- 05 октября 2019, 00:00
- автор: MrJustmoose
- просмотры: 20439
Источник: mysku.club
Подборка радиаторов с активным охлаждением для M.2 NVME накопителей формата 2280 на распродаже Aliexpress
Всех приветствую! С развитием скорости передачи данных NVME накопителей возникла проблема — перегрев и троттлинг (не позволяющий продолжительно время работать на своей максимальной нагрузке). Решение данной проблемы достаточно простое — добавить радиатор и желательно с активным охлаждением. Последнее кардинально снизит нагрев накопителя из-за отвода тепла от радиатора вентилятором. В данной подборке собраны полноценные системы охлаждения для M.2 2280 накопителей с вентиляторами.
ОЕМ вариант с индикатором температуры
Узнать цену
Крайне интересная модель радиатора из-за своего дисплея, на котором отображается температура датчика, скрытого в сам радиатор. В модель установлен многооборотистый вентилятор небольшого диаметра.
BARROW HDM2280-FT
Узнать цену
На моей памяти, это единственный радиатор для M.2 накопителей, в котором установлено два вентилятора (достаточно оборотистые к слову, заявлено до 10000 об/минуту). Из преимуществ следует отметить низкий профиль, что очень будет кстати при использовании видеокарты с большим бэкплейтом.
INEO M9 COOLER HEATSINK
Узнать цену

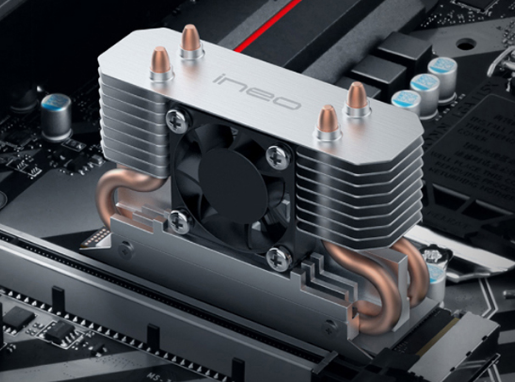

Один из самых продуманный систем охлаждения, которую я встречал где-либо. Радиатор разделен на 2 части: верхушка, в которой установлен 30 мм вентилятор со скоростью вращения до 6000 оборотов в минуту и зона прилегания к самому накопителю. Из преимуществ могу выделить то, что «голова» поворачивается, что дает возможность устанавливать этот радиатор практически с любыми видеокартами.
AMPCOM WAMXLSR01
Узнать цену

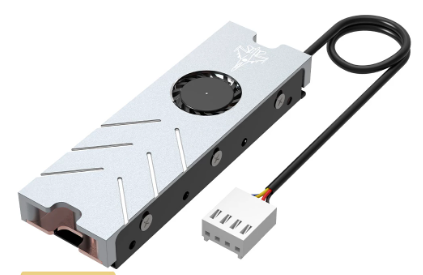

Система охлаждения, построенная на медной площадке, которая прилегает к NVME накопителю. Кроме этой пластины имеется основной корпус (на котором закреплен 20 мм вентилятор) и бэкплейт сделанные из алюминия. Коннектор подключения 4 пиновый, соответственно имеется регулировка оборотов вращения вентилятора.
Jonsbo M.2-10
Узнать цену

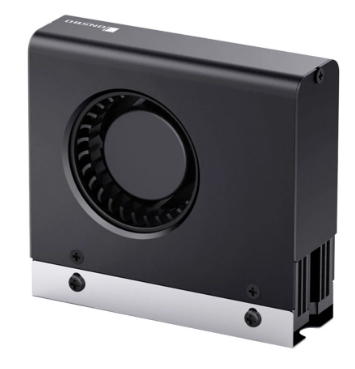

Первая в своем роде система охлаждения сделанная под «турбину». В устройстве установлен вентилятор диаметром достаточно крупный вентилятор с заявленными максимальными оборотами на уровне 3000 оборотов в минуту. Но данный радиатор точно не подойдет ко всем видеокартам из-за своей высоты (70.5 мм).
INEO M3 COOLER HEATSTIK
Узнать цену
Радиатор с большим количеством пластин. Диаметр установленного вентилятора составляет 25 мм с заявленными максимальными оборонами 8500 в минуту. Как и в прошлом случае, нужно быть аккуратным при выборе, так как данная система охлаждения достаточно высокая
JEYI Xiaolong II M.2 Solid State Drive Heatsink
Узнать цену

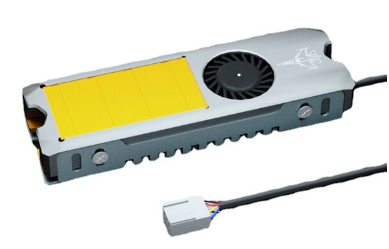

Низкопрофильный радиатор, оснащенный небольшим радиатором. Используемые материал следующие: медь (хоть возможен медный сплав) и алюминий. Регулировка оборотов происходит используя ШИМ и зависит от нагрева и загруженности центрального процессора
M.2-TWO M2 2280
Узнать цену

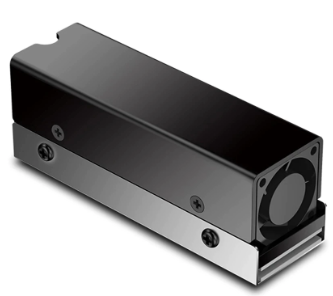

Радиатор с активным охлаждением достаточно интересного и необычного форм-фактора (высота составляет крохотные 27 мм). В качестве активного охлаждения используется небольшой вентилятор диаметром 20 мм, способный разгоняться до 14000 оборотов в минуту.
M.2-THREE M2 2280
Узнать цену

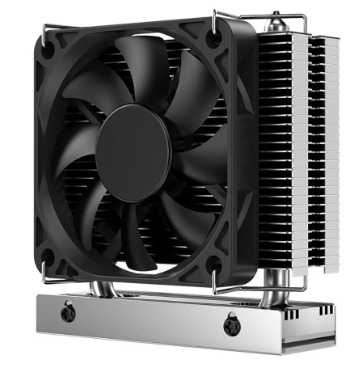

Радиатор, побывавший в моих руках, выполненный очень достойно. Данная система охлаждения очень схожа с вариантами от типичных «башен», используемых для центральных процессоров. В M.2-THREE установлена одна никелированная тепловая трубка. Используется крупный 60 мм вентилятор, который сразу закреплен скобами.
Barrow M2 SSD Heatsink turbine fan
Узнать цену

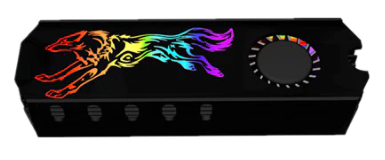

Радиатор, выполненный как большинство товаров из данной подборки, но выделяется красочной ARGB (есть варианты и с использованием RGB) подсветкой. На странице выбора товара также имеются выбор среди нескольких вариантов подсветки лого: фирменные и Asus Rog.
