Наступают холода, пора отопительного сезона. Материал будет полезен для квартир-домов в которых установлен индивидуальный котел отопления. Гарантия не нарушается. Подключение в штатный разъем внешнего термостата-регулятора.
Опыт моего использования — год.
Сразу хочу остудить тех кто побежит писать комментарии не читая обзор, что регулировка должна быть через ПИД регулятор и т.д..
После ознакомления с материалом — ваше мнение измениться.
Котел
краткий принцип работы
Современные котлы отопления в 95% спроектированы с максимальной экономической выгодой: минимальной стоимостью + высокой надежностью. Исходя из этого имеем следующие нюансы:
— теплообменник общий битермический (гвс+отопление), работает ГВС, отопление не работает
— отопление по умолчанию никак не связано с реальной температурой помещения
— насос молотит, котел поддерживает выставленную температуру теплоносителя
— регулировка тепло-холодно осуществятся в ручном режиме
терморегулятор с алиэкспресс . комнатный термостат для газового котла. Wi-Fi
Битермический теплообменник:
Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.
Температура в помещении
— днем выглянуло солнышко, стало тепло, а котел молотит и держит температуру теплоносителя
— ночью ветер, стало в окна задувать, становиться холодно
— пришли гости вечером, стало душно
— переходная пора осень и весна. может быть жарко, а ночью заморозки
Насос молотит
режим работы поддержания теплоносителя прост, насос молотит постоянно и температура теплоносителя отслеживается в самом котле после выхода из теплообменника. температура достигла максимума. горелка отключается а насос молотит. и пока на 10 градусов температура не упадет, горелка не зажгется.
Регулировка тепло-холодно осуществятся в ручном режиме
при всех выше описанных условиях человек сам лично занимается поддержанием температуры в помещении, меняет температуру теплоносителя, а иногда и отключает котел отопления
Термостат
Все такие газовые котлы (baxi, beretta, baltur, и др.) имеют стандартный вход подключения для внешнего термостата. Этот вход — две винтовые клеммы. В которых прикручена по умолчанию в КЗ кусок провода (ВКЛ постоянно). Задача входа одна — ВКЛ/ВЫКЛ режим отопления. Этот вход не влияет на выставленную температуру теплоносителя. Не влияет на работу ГВС.
Именно к этому входу и подключается термостаты внешние. Но «термостаты для котлов» стоят около 3000р. и по этой причине у многих этого термостата нет. Его хорошо заменяет собрат из КИТАЯ w1209.
Далее будет пример установки на двух котлах baxi и beretta, в других котлах — АНАЛОГИЧНО.
Подключение термостата описано в ИНСТРУКЦИИ ПО ЭКСПЛУОТАЦИИ к котлу
пример из инструкции
Котел BAXI
1. Снимается кожух. Обычно снизу 2-4 винта, и сверху он цепляется за язычки. Достаточно открутить винты и потянуть на себя — вверх и кожух снят
2. Добираемся до основной платы
3. Отщелкиваем защелки
4. Находим колодку, это легко делается, на ней висит ПЕРЕМЫЧКА
5. Прикручивается двойной провод и выносится из котла в соседнюю тумбу. Для справки:

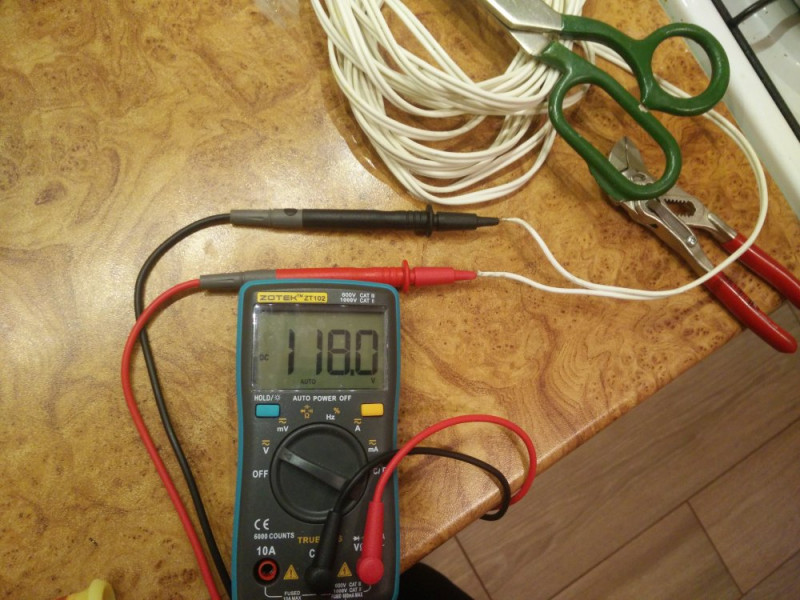

Замер напряжения DC 118 V
Замер напряжения AC 0В
замер тока DC КЗ 1.2 mA
В разомкнутом состоянии сообщает OFF
6. По проводам идет высокое напряжение, желательно провода ставить обычные сетевые. Реле термостата w1209 как раз имеет рабочее напряжение для таких пределов с запасом. Закрепляете термостат в удобном месте. Блок питания желательно 9в, чтобы реле не грелось.
Пока закрепил так.
Информация по настройке термостата и выносу датчика температуры будут в конце
Котел Beretta
1. Разбирается аналогично BAXI
Нарисовано как откидывается вниз блок с платой

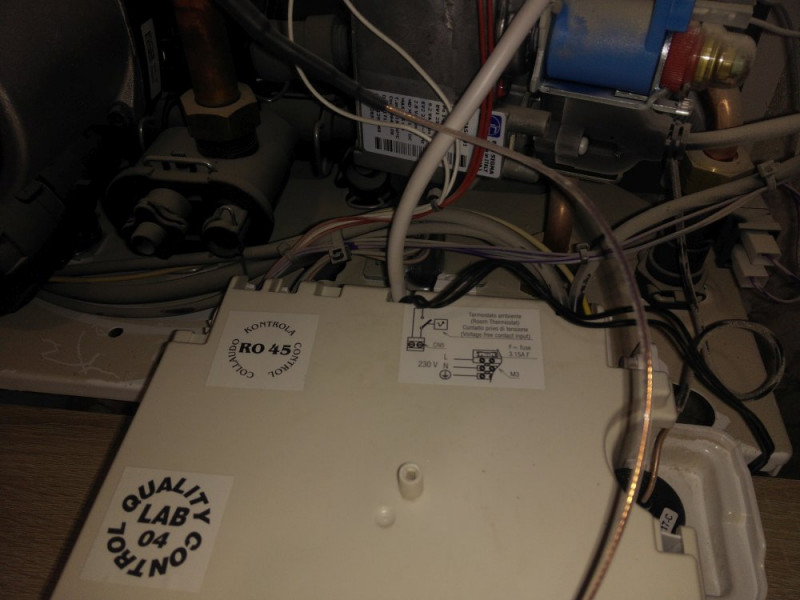

на крышке уже написано куда подключать термостат
2. Ищем клемму с перемычкой
клеммная колодка оказалась прямо на плате управления
3. Прикручиваем и выводим провода
4. Собираем назад — готово
с разомкнутыми проводами состояние котла
Термостат W1209
Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.
— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм
— термодатчик от стенки должен находится не менее 0.5 метра
— положение по высоте примерно от пояса до плечей
Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса
Установка температуры
Установка температуры: кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «SET» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.
Настройка параметров
Для того, чтобы войти в меню программирования нажмите и держите кнопку «SET» (около 5 секунд). Вы войдете в меню основных настроек. Для переключения режимов P0 … P8 нажмите + или -. Для изменения режимов P0 … P8 нажмите еще раз кнопку «SET», затем + или -. Долгое нажатие SET (около 5 сек) или в течении 10 секунд если ни одна кнопка не нажата произойдет запоминание и выход из меню.
Р0 — Охлаждение / Нагрев — С / Н (Устанавливаем Н, для нагрева)
P1 — настройки гистерезиса — 0,1 — 30 (Ставим оптимально 0.3)
Р2 — установка верхнего предела +110 ° C (110 не трогал)
Р3 — установка нижнего предела — 50 ° C (-50 не трогал)
Р4 — Температурная коррекция погрешности -7 … +7 ° C (не трогал, смысла нет, температура устанавливается по ощущению один раз, а какая она там будет на экране показываться, не важно)
Р5 — Задержка времени начала включения — 0 … 600 сек (В разных версиях по разному, у меня 300 максимум, нужно ставить максимум какой есть, это 10 мин)
P6 — Сигнал тревоги (не менял)
P7 — Верхний порог температуры сигнализации — 0 …110° C (ВЫКЛ) (не менял)
P8 — Сброс на заводские настройки — С/Н (при переключении параметра все настройки сбрасываются)
На котле настраивается температура теплоносителя чуть больше чем обычно. Эта настройка работает как запас на случай резких холодов. Или например после чистки картохи и душа быстро нагреть помещение и не перегреть его. Параметр P5 я специально задираю на максимум. так как гистерезис маленький 0.3 градуса, чтобы котел не дергался постоянно.
Это даёт ему паузу на отдых насоса и реле поджига. Тем самым увеличивает ресурс котла. Для котла такие паузы — норма. Вспомните как часто вы пользуетесь ГВС. Вот это такие же паузы.
Итог на собственном опыте
— расход газа меньше, на 30% точно, но об этом тяжело судить, так как всего был один год и не холодный
— днем когда тепло котел реально не работает часами, лично проверяю по настройкам может что сломалось, нет… просто тепло
— легко проверятся работоспособность котла путем замыкания контактов. Если надо вернуть как было, или китайщина сломалась, просто замыкаются провода
— там где котел baxi квартира без присмотра зимует месяцами, я выставил 18 градусов и всё экономно греется. И когда становится тепло в апреле-мае я не тороплюсь ехать, котел уже не топится и экономит денюжку и свой ресурс
— стало очень комфортно без лишних телодвижений. датчик у меня протянут в детскую, добавляю +2 градуса, и никто не мерзнет и не страдает от жары
— если есть дети — 100% ставить. проветриваете помещение и потом оно быстро нагревается без перегрева
— если нужно контролировать несколько помещений, просто параллельно подключаются реле, и датчики так же выносятся
— окупаемость вложения менее месяца
в интернете я толком не нашел такого применения и описания, хотя в отзывах на али народ отчитывается что для котла купили и всё работает. соответственно я не открыл Америку, а всего лишь всю информацию собрал воедино.
термостат w1209 опять берет лавровую ветвь «народная плата»
ВНИМАНИЕ.
на котле BAXI клеммная колодка для термостата соединяет ФАЗУ с платой управления. При подключении термостата соблюдать меры безопасности при работе с высоким напряжением. Обесточивать цепь перед монтажем. Использовать провод только сетевой под 220в. С не поврежденной оплеткой!
коричневый провод соединяется с черным выходом термостата после предохранителя. коричневый провод является фазой
Планирую купить +125 Добавить в избранное Обзор понравился +120 +231
- 21 октября 2019, 01:43
- автор: kopa
- просмотры: 33294
Источник: mysku.me
Отличный беспроводной термостат за смешные деньги
Мой пост о шикарном беспроводном термостате всего за 30$.
Итак, сейчас во многих квартирах и домах стоит своя система отопления, через газовый котел. У меня стоит котел Baxi MainFour 240F. Котел работает на прополую целый день. Включается на 2 минутки и 2 минуты отдыхает. Итого за сутки было 720 запусков. Это очень вредит котлу. Ну и соответственно приходя в оттепель домой, ты понимаешь , что в доме просто жарища.
Или когда наступали заморозки резкие, до дома становлось прохладно.
Было принято решение, что нужно следить за температурой в доме, а не температурой в котле. А это может обеспечить только комнатный термостат. Почитав о своем котле, я понял что термостат подключить можно. И побродив по магазинам , увидев космические цены, я понял , что надо поглядеть что же может предложить Алиэкспресс.
Я был поражен за 30$ комплект беспроводной 🙂 такого в России нет! Отзывы только отличные, решаюсь на покупку. Посылка дошла в течении 3 недель. Трек отслеживался. Запакована ну просто идеально!
Качество исполнения огонь 🙂 С помощью друга через ВК , я легко смог установить термостат. И теперь у меня пошла чистая экономия денег. Выставил 23С . Котел нагрел комнату до 23.5 и часа 4-5 котел не включался. Комната остыла до 22.5 и котел снова получил команду на запуск.
В данный момент я заказал еще и передатчик для андроида 🙂 с помощью которого я находясь на работе смогу легко следить за температутрой в доме. Датчик у этого же продавца можно купить за 1200р. Так что система умный дом обойдется всего в 4200рб.ю
Источник: www.gsconto.com
Комнатный термостат для газового котла с Алиэкспресс из Китая
Выбираем программируемый комнатный термостат для газового котла на Алиэкспресс
Зачем нужен комнатный термостат
Установка в доме и подключение к газовому котлу комнатного термостата решает две задачи:
- Обеспечивает комфортную для человека температуру воздуха в доме. Исключает ситуации, когда хочется «прикрутить отопление», потому что в комнатах жарко, или наоборот, «прибавить» — так как холодно.
- Заметно сокращает расход газа на отопление, так как позволяет избегать в доме «перетопа» — держать во многих помещениях более низкую температуру. Изменение температуры в помещении всего на 1 о С приводит к увеличению или экономии количества газа на отопление примерно на 4-5%.
В редко посещаемых помещениях дома выгодно держать более низкую температуру. Строительные правила рекомендуют температуру воздуха в отопительный период в разных помещениях дома поддерживать в диапазоне от +12 до +26 о С.
Нормы температуры воздуха в жилых помещениях дома
В частном доме или квартире, при настройке системы отопления рекомендуется ориентироваться на нормы температуры воздуха в помещениях, установленные «ГОСТ 30494—2011. Межгосударственный стандарт. Здания жилые и общественные. Параметры микроклимата в помещениях» :
| Наименование помещения | Температура ( о С), оптимальная / допустимая |
| Жилая комната | 20-22 / 18-24 |
| То же, но в районах с температурой наружного воздуха наиболее холодной пятидневки -31 о С и ниже | 21-23 / 20-24 |
| Кухня, туалет | 19-21 / 18-26 |
| Ванная, совмещенный санузел | 24-26 / 18-26 |
| Лестничная клетка, вестибюль | 16-18 / 14-22 |
| Кладовка | 16-18 / 12-22 |
Комнатный регулятор позволяет поддерживать постоянную температуру в отапливаемом помещении с высокой точностью. При ручном управлении диапазон колебаний температуры получается больше и отклонения чаще бывают в сторону более высокой температуры. Каждый лишний градус в помещении приводит к увеличению расхода газа на отопление. Кроме того, с помощью терморегулятора можно запрограммировать автоматическое уменьшение температуры в доме в отдельные периоды (ночью …).
В богатых странах Евросоюза установленная на ночь температура в помещениях обычно не превышает 16-17 градусов. Об этом свидетельствует представленный немецким производителем термостатов Tado отчет за 2014 год.
Комнатный термостат экономит электроэнергию
При работе котла без комнатного термостата циркуляционный насос работает постоянно, расходуя электроэнергию. Циркуляционный насос под управлением двухпозиционного комнатного термостата работает с перерывами, что экономит электроэнергию и ресурс работы насоса.
Какой комнатный термостат выбрать?
Выбор комнатного термостата производим, ориентируясь на следующие основные и обязательные требования к термостату:
- Принцип управления — двухпозиционный с контактами Вкл/Выкл. Такой термостат дешевле и подходит к любому газовому котлу.
- Алгоритм управления — программируемый, автоматически изменяющий настройки температуры в помещении в течение суток, хотя бы на ночь.
- Подключение к котлу — проводами. Так дешевле и проще. Газовый котел установлен в доме на кухне. Подключение комнатного термостата к котлу проводами не вызывает проблем, особенно, если производится на стадии отделки или ремонта помещений.
- С регулированием температуры по гистерезису. Величина гистерезиса не более +/- 0,5 о С. Гистерезис — это величина отклонения температуры срабатывания термостата на включение и отключение котла от заданной температуры. Температура в помещении будет меняться на величину большую, чем гистерезис, примерно +/- 1 о С.
- С функцией контроля разряда батареи питания прибора.
Двухпозиционные термостаты имеют на выходе реле с контактами. Контакты могут находиться в одном из двух положений: замкнутом или разомкнутом. Соединенные с котлом, замкнутые контакты термостата включают режим отопления котла. При размыкании контактов — режим отопления выключается. Котел работает циклами — включен/выключен.
Каких либо изменений в настройках режима отопления на самом котле не происходит.
Еще одним важным параметром для выбора является алгоритм регулирования по температуре. Имеются термостаты:
- С регулированием температуры по гистерезису (пропорциональный алгоритм регулирования);
- С ПИ — регулированием (пропорционально — интегральный алгоритм).
- С переключением алгоритмов регулирования. Можно вручную выбрать первый или второй.
Термостаты с ПИ регулированием имеют преимущества. Они обеспечивают более точное поддержание температуры воздуха в помещении. Температура отопительной воды, а следовательно и радиаторов, в процессе регулирования меняется в меньшей степени.
Недостатки термостатов с ПИ регулированием. Более частое включение и отключение котлов. Котел под управлением термостата с ПИ регулированием работает циклами по 10 — 20 минут. В начале цикла котел включается, через несколько минут работы отключается и ждет начала следующего цикла. Регулирование температуры происходит за счет изменения продолжительности работы котла в цикле.
Выбор в пользу комнатного термостата с регулированием по гистерезису сделан из-за их меньшей стоимости и доступности на торговой площадке Aliexpress.
Выбор комнатного термостата на Алиэкспресс из Китая
На торговой площадке Aliexpress, на первый взгляд, предлагается много моделей комнатных термостатов для газового котла. Но, после внимательного изучения, понимаешь, что большинство моделей являются аналогами под разными торговыми марками.
Рассматривал два варианта: модель с кнопками управления на корпусе и с сенсорными кнопками на экране. Выбор сделал в пользу кнопок на корпусе. Кнопками придется пользоваться не часто. Так удобнее и дешевле.
Комнатный термостат с Алиэкспресс из Китая, модель BGL02-5BB — электронный двухпозиционный программируемый регулятор, позволяет выполнить настройку температуры по одной недельной программе с возможностью комбинаций из шести разных временных интервалов.
Термостат, модель BGL02-5BB, поддерживает функцию защиты системы отопления от замерзания при снижении температуры помещения до 5 °С.
Величина гистерезиса может задаваться в настройках. Минимальная величина гистерезиса +/- 0,5 о С.
Корпус прибора сделан из качественного пластика с глянцевой поверхностью. Печатная плата выглядит аккуратно, сверху закрыта защитным прозрачным пластиком.
Посылка доставлена Китайской и Российской почтой через 18 дней с момента оплаты заказа.
Минусы, недостатки термостата с Алиэкспресс
Отсутствует функция контроля разряда батареи питания 1,5 В., АА 2 шт. Не обратил на это внимания при выборе прибора. Сам виноват.
При манипуляции с кнопками включается подсветка экрана. Если экран расположен выше уровня глаз, то изображение на экране становится плохо видимым. Размещайте прибор на стене как положено, на высоте 1,5 м. Если смотреть на подсвеченный экран сверху вниз, то все отлично видно.
В коробке с термостатом имеется один лист с инструкцией на английском языке. В инструкции нет каких-либо указаний на модель, марку термостата. Содержание инструкции в некоторых пунктах не соответствует модели термостата.
Жалобы на не соответствие инструкции модели прибора часто встречаются в отзывах покупателей на Aliexpress.
Подключение комнатного термостата к газовому котлу Protherm
Провода от комнатного терморегулятора — термостата присоединяют к колодке клеммника обозначенного, как Х17 (на рис. черного цвета слева ) в отсеке 24 V панели управления газового котла Protherm Gepard (Panther).
Провода от контаков реле двухпозиционного термостата подключают на колодке к клеммам RT. Клеммы будут замкнуты проволочной перемычкой, которую необходимо убрать.
Колодка клеммника комнатного термостата с Алиэкспресс. Двухжильный провод от газового котла подключают к клеммам, обозначенным как COM и NO. Какую жилу провода к какой клемме подключать значения не имеет.
Подключение комнатного термостата к другим моделям газовых котлов производится аналогично. Необходимо только найти расположение соответствующего клеммника на котле.
Как работает комнатный термостат газового котла
Установленный в помещении комнатный термостат, с регулированием температуры по гистерезису, измеряет текущую температуру воздуха и, в случае понижения температуры от установленного в настройках значения, включает котел в работу. Например, если в настройке котла задана температура 22 о С, то включение котла произойдет, с учетом гистерезиса +/- 0,5 о С, при снижении температуры воздуха до 21,5 о С. Нагреваемая котлом отопительная вода начнет поступать в радиаторы и нагревать их. От радиаторов, в свою очередь, будет нагреваться воздух в помещении.
Проблема в том, что процесс передачи тепла от радиаторов в воздух помещения очень медленный. После включения котла, температура воздуха в месте установки термостата продолжит еще снижаться, до 21 о С , и только после этого начнет увеличиваться. Когда температура воздуха увеличится до 22,5 о С, термостат отключит котел. Но от разогретых радиаторов температура воздуха будет продолжать увеличиваться, до 23 о С.
Из-за наличия большой задержки по времени в петле обратной связи, колебания температуры воздуха в помещении будут заметно больше, чем величина гистерезиса термостата. Колебания температуры воздуха в помещении будут +/- 1 о С от заданных 22 о С.
Более того, часто температура отопительной воды успевает возрасти до максимальной, при которой котел отключится от датчика температуры котла. Хотя термостат будет все еще подавать на котел команду на включение.
Настройка термостата котла
Поскольку инструкция к приобретенному на Алиэкспресс термостату на английском языке и не соответствует прибору, то пришлось найти видео по настройке комнатного термостата. Прибор на видео и его функции в точности такие же, хотя модель называется по другому.
Рекомендую в настройках обязательно установить величину гистерезиса, функция dIF =0,5.
Вход в меню сервисных настроек: при выключенном приборе удерживаем кнопку «вниз» и нажимаем кнопку «вкл». На экране появляется обозначение первого пункта меню — функция dIF, и мигают цифры, показывающие её величину. Кнопкой «вниз» задаем новую величину =0,5 .
Для экономии газа очень рекомендую настроить на термостате недельное программирование температуры.
В таблице приведены заводские настройки температур термостата для недельной программы с комбинацией из шести разных временных периодов. В рабочие дни (Working Day): 1 — утро дома; 2 — ушли на работу; 3 — пришли на обед; 4 — ушли на работу с обеда; 5 — пришли с работы, вечер дома; 6 — ночь в теплой постели. Температуру и время можно изменить в настройках по своему усмотрению.
Учитывая наличие в доме пенсионеров, установил в настройках программы температуру 24 о С в дневные периоды, и 20 о С — в ночной период, во все дни недели. По контрольному термометру температура воздуха в помещении, где стоит термостат, поддерживается с точностью +/- 1 о С. В пределах 23-25 о С днем, и 19-21 о С ночью.
Ранее, газовый котел работал под управлением комнатного термостата с ПИ-регулированием. Колебания температуры воздуха были в два раза меньше.
Вход в меню настроек программирования: удерживать кнопку «М» до появления на экране «LooP».
Далее кнопками «вверх», «вниз» выбираем рабочие дни «1 2 3 4 5» или рабочие дни с субботой «1 2 3 4 5 6» или все дни недели «1 2 3 4 5 6 7». Если на этом этапе выбраны не все дни недели, то для выбора оставшихся дней недели нажимаем кнопку «М» многократно, пока на экране не появятся обозначения оставшихся дней: «6 7» (если на первом этапе были выбраны «1 2 3 4 5») или «7» (если на первом этапе были выбраны «1 2 3 4 5 6»).
Затем, кнопкой «М» выбираем период суток. В выбранном периоде мигают цифры, показывающие температуру. Кнопками «вверх», «вниз» задаем температуру. Кнопками «часы», «вверх», «вниз»устанавливаем время начала периода. Кнопкой «М» переходим к следующему периоду.
Настройка работы системы отопления под управлением комнатного термостата
На газовом котле под управлением двухпозиционного термостата настройку температуры отопительной воды обязательно устанавливают на максимум. Такой, какой её устанавливали зимой в самые морозы (65 о С).
Комнатный термостат, который управляет работой котла, выгодно устанавливать в самом большом помещении дома. Радиаторы в помещении, в котором установлен термостат, не должны иметь автоматических вентилей, регулирующих расход теплоносителя.
В других комнатах на каждом радиаторе рекомендую установить термостатический вентиль, который регулирует расход теплоносителя через радиатор в зависимости от температуры в помещении. Это позволит избежать «перетопа», держать в доме более низкую, но комфортную температуру воздуха.
