Часто в моих видеороликах по ремонту смартфонов в кадре появляется этот прибор.
Это вакуумный сепаратор.
Он необходим для отделения частей смартфона от корпуса, тех частей, которые держится на клею.
Сепаратор с алиэкспресса
Кстати, по роликам расположенным сбоку от пластины, скользит проволока , когда с ее помощью снимаешь тач.
Сепаратор значительно облегчает отделение компонентов приклеенных двусторонним скотчем 🙂
клавиша и разъем питания
Использовать сепаратор очень просто, достаточно лишь вставить обычный компьютерный провод в разъем Molex IEC C13/C14 , подключить его к сети и включить переключатель.
Нагревательная пластина
На фото представлена нагревательный модуль. Он представляет собой 2 пластины с отверстиями, одна из пластин полностью плоская.
Нагревательная пластина
В модуль вставлены 2 нагревательных элемента трубчатого типа.
Нагревательный элемент сепаратора
Напряжение питания на нагревательные элементы подается через реле. Реле, а также плата модуля индикации и управления питается от импульсного БП 220 / 12 (Вольт). Он прикреплен к дну корпуса сепаратора.
СЕПАРАТОР ВАКУУМНЫЙ — Самый дешевый на AlliExpress | Стоит ли это своих денег ? / Helpdroid
Плата управления сепаратора
На фото ниже крупным планом представлены стабилизатор питания, конденсаторы фильтра и реле управления нагревательными элементами
Реле для включения нагревателей
Как видно на фото к колодке подключается питание от адаптера +12В, GND , вывод нагревательного элемента и один провод 220В
Управляющий реле контроллер
Адаптер преобразователь 220В в 12В.
адаптер на 12В
На адаптер наклеена накладка, она подпирает электродвигатель помпы
А это кнопка включения помпы. Помпа нужна для более легкого извлечения дисплейного модуля.
Кнопка активации помпы
При использовании специальной резиновой прокладки с отверстиями, дисплей присасывается к нагревательному модулю.
Помпа (вакуумный насос)
А вот и вакуумный насос на фото выше. Здесь стоит отметить, что китайцы экономят на герметике, и поэтому вакуумный насос может не работать
термодатчик
А это термодатчик, на фото выше. При помощи него контроллер отключает нагреватель при достижении установленной температуры. А после остывания нагревательного модуля, контроллер включает реле нагревательного элемента.
Индикатор текущей температуры нагревателей сепаратора
Текущая температура также выводится на дисплей, а при помощи 4-х кнопок легко установить нужную температуру.
Купить сепаратор можно на алике http://alii.pub/684r3u
Спасибо за прочтение!
А вы покупали сепаратор для ремонта сотовых?
#телефон #полезные советы #смартфон #ремонт телефон #электроника
Источник: dzen.ru

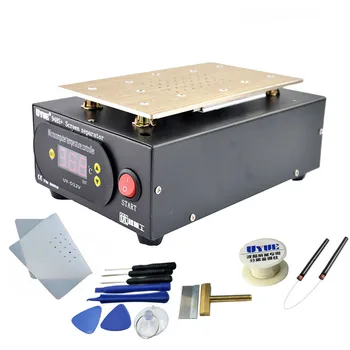

UYUE 948S Сепаратор LCD сенсорного экрана
Смотреть 1 товар из обзора
Наконец-то. Ждал почти месяц, но оно того стоило! Те кто ремонтирует #мобильные телефоны знают, что все чаще #тачскрин с дисплеем идет одним модулем, эта машинка поможет нам #снизить цену на замену только тачскрина, а не всего модуля, что в свою очередь привлечет #новых клиентов. Сразу же попробовал на собственном телефоне, у меня старенький BV6000, как раз с приклеенным тачскрином.
До этого момента я уже #менял на нем модуль экрана, но на всякий случай у меня лежал отдельно тачскрин для него. Великолепно #отрезал разбитый с первой же попытки, проволоку для отрезки заказывал в комплекте с сепаратором, надо отметить для новичков следующие 2 основных момента.
Во-первых, проволока очень тонкая- в магазине я такой не нашел в своем городе- примерно в 2 раза тоньше от того что мне предлагали. Во-вторых, не жалейте температуры #нагрева стола, ставьте смело 130 градусов, можно немножко больше, но опыт придет, это только мое мнение, клей должен стать мягким или проволока будет рваться.
В данной модели заявлена температура нагрева стола до 400 градусов, но куда нам столько? Отмечу что в комплекте идет силиконовая прокладка с перфорацией чтобы обеспечить #более надежное крепление на столе ремонтируемого модуля, без нее фиксации не будет. Вообще в целом фиксация отличная даже без совпадения перфорации на столе и прокладке. По работе- проще некуда, все понятно, инструкция на английском но она не нужна. Покупайте- не пожалеете, это самая дешевая модель #сепаратора с #бесплатной доставкой которая мне попалась на момент заказа!
Интернет-магазин: Aliexpress UYUE 948S + LCD сенсорный экран Сепаратор машина набор 7 дюймов для iPhone сепаратор экран Ремонт машина Встроенный вакуумный насос Цена —> $ 52.00 Купить
Источник: reviews.megabonus.com
Маслоуловитель с Aliexpress
Доброго времени!
Заказал недавно у китайцев маслоуловитель.
Это такая штука, которая ставится в систему вентиляции картерных газов что бы собирать масло, которое по той или иной причине может загрязнять воздушный фильтр и дроссельную заслонку.

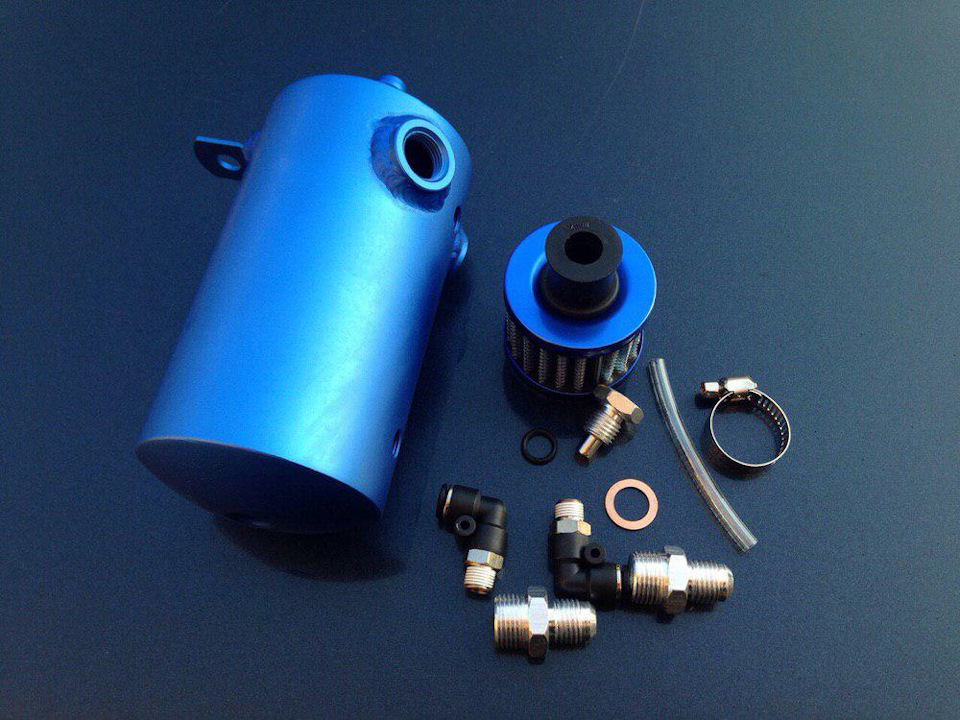

У меня на воздушном фильтре и крышке короба бывало чуть маслица, но не так что бы сильно заметно. Ну раз пришёл — надо поставить! В присланной коробке был вот такой комплект:
— Резервуар;
— Фильтр с хомутиком;
— Штуцеры на патрубки;
— Штуцеры с прозрачной силиконовой видовой трубочкой;
— Сливная магнитная пробка с двумя уплотнителями.
Полный размер
Так же в строительном магазине был куплен по размеру силиконовый патрубок для соединения с воздушным коробом. Долго искал место для установки.

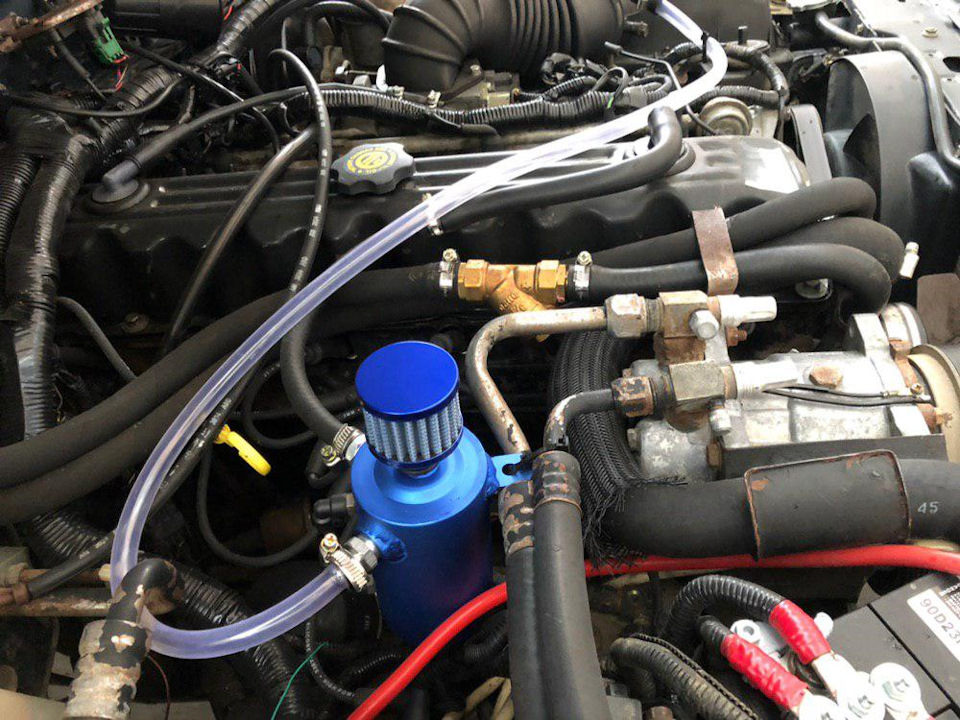

В итоге крепко закрепил на пару стяжек к трубкам кондиционера.
Полный размер

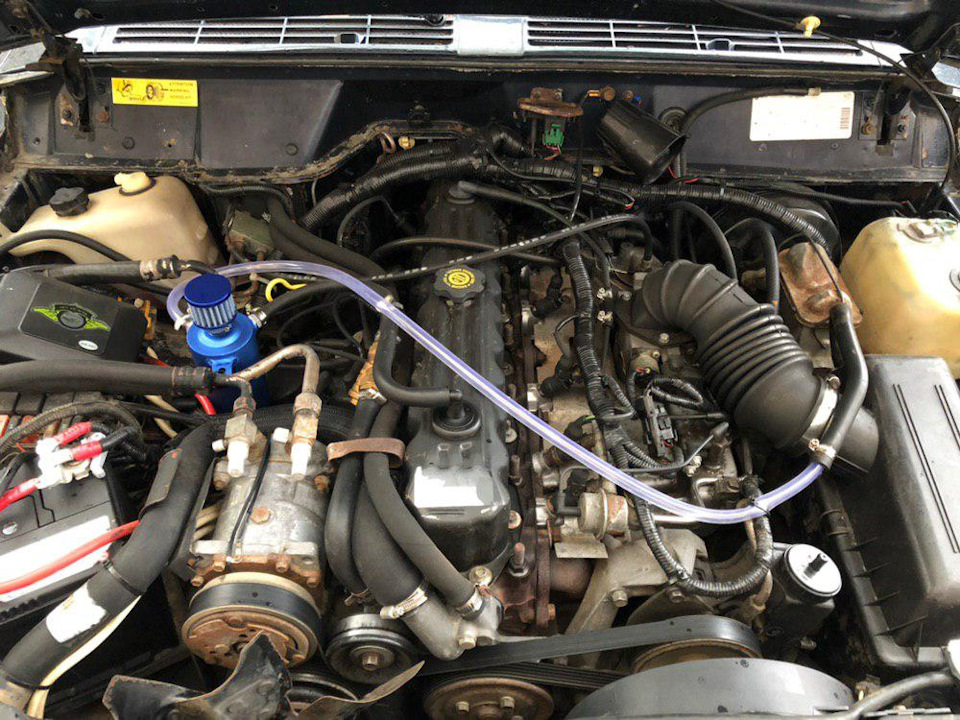

Один конец в короб, второй в клапанную крышку.
Полный размер
Полный размер
Видео по теме от BleepinJeep:
Источник: www.drive2.ru
