Сегодня рассмотрим разборку весьма простого и популярного аппарата Lenovo G565.
Данный ноутбук пришел ко мне с неисправным жестким диском, была произведена замена жесткого диска. В ходе установки ОС был выявлен достаточно ощутимый нагрев системы охлаждения и было принято решение о разборке и чистке данного аппарата.
Переворачиваем ноутбук дном к верху, аккумулятором на себя (не знаю почему, но мне так удобнее).

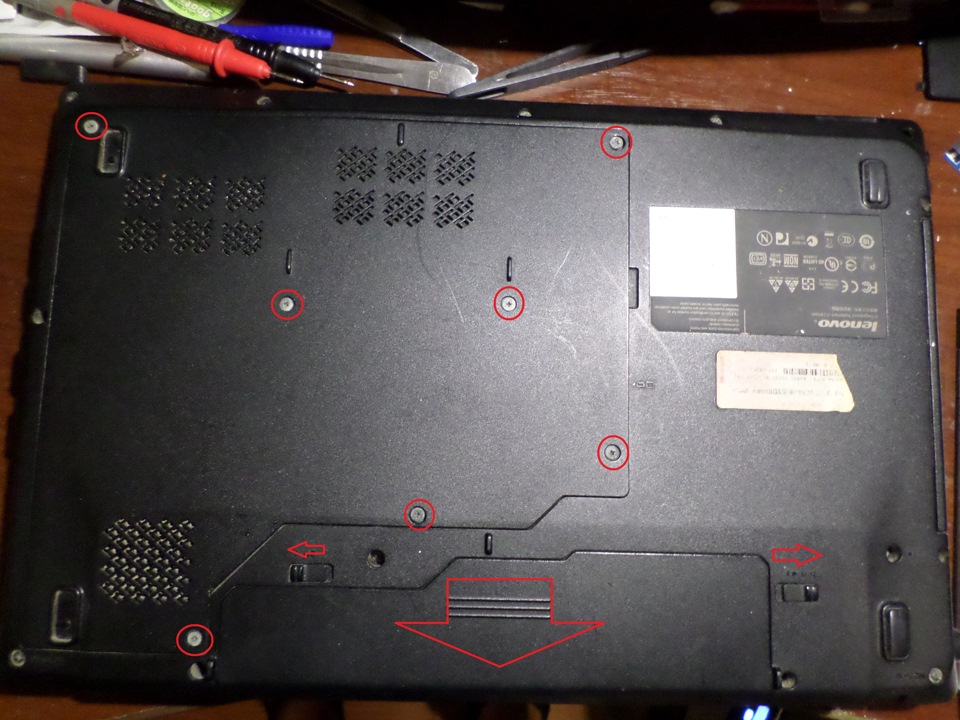

Снимаем аккумуляторную батарею и откручиваем винты держащие всего одну крышку (помечено красным).
Устройство данного ноутбука очень удобно, сняв всего одну крышку мы получаем доступ ко всем основным элементам ноутбука:
— оперативная память
— жесткий диск
— модуль беспроводной связи Wi-Fi
— винт крепящий DVD-привод
— винт держащий клавиатуру
— кулер и тепловая трубка
Для демонтажа оперативной памяти (RAM, она же ОЗУ) необходимо разогнуть два боковых держателя и модуль поднимется вверх. Вытаскиваем его из слота. Для профилактики можем пройтись ластиком по его контактам.
Для демонтажа модуля Wi-Fi необходимо отключить от него антенны и открутить один винт удерживающий его к корпусу (помечено красным).
Для снятия жесткого диска (HDD, винчестер) отворачиваем два винта по краям винчестера и сдвигаем его по направлению стрелки (помечено красным).
Для снятия привода и клавиатуры отворачиваем по одному винту крепления и снимаем их (помечено синим и зеленым соответственно).

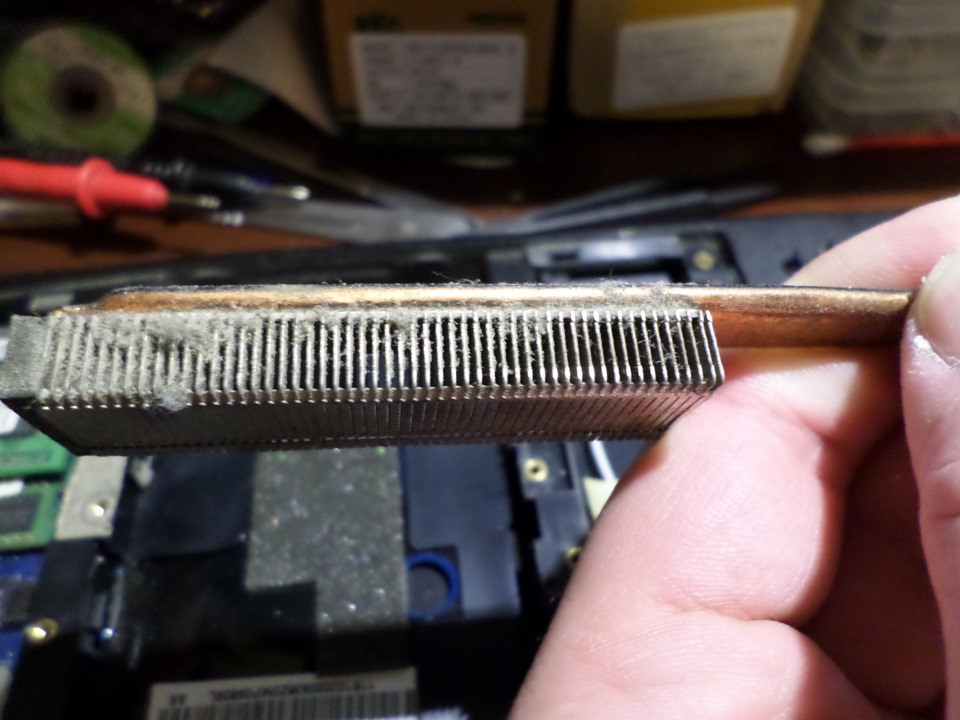

Для демонтажа системы охлаждения отворачиваем 6 винтов (помечено красным) и отключаем разъем вентилятора…
…так же отворачиваем 3 винта крепления вентилятора (помечено красным) и снимаем его.

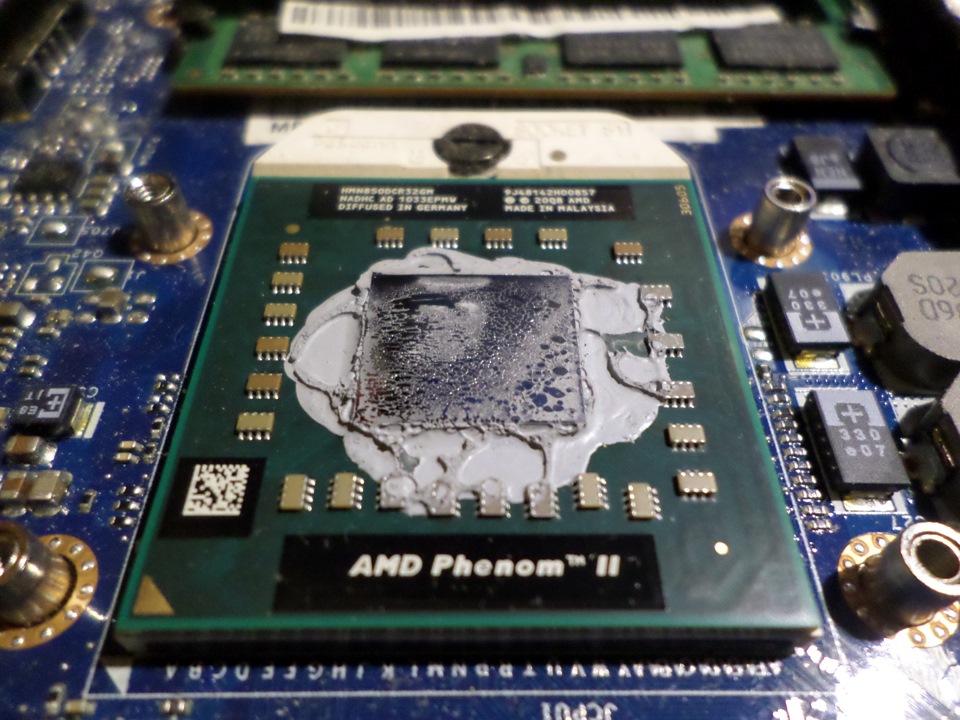

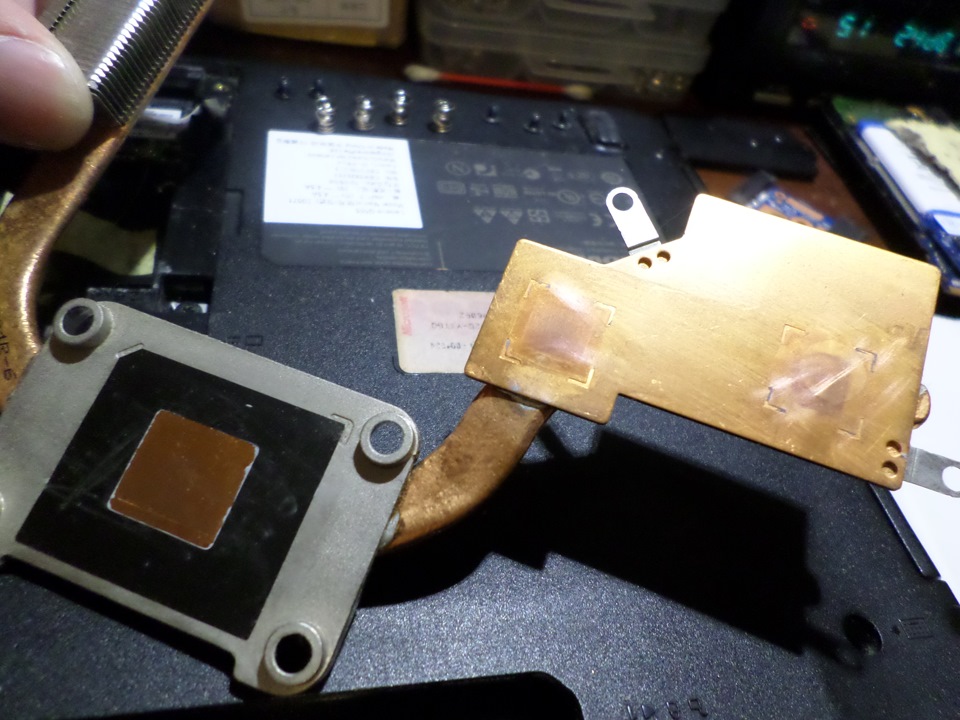

Очищаем засохшую термопасту с поверхности процессора и тепловой трубки.

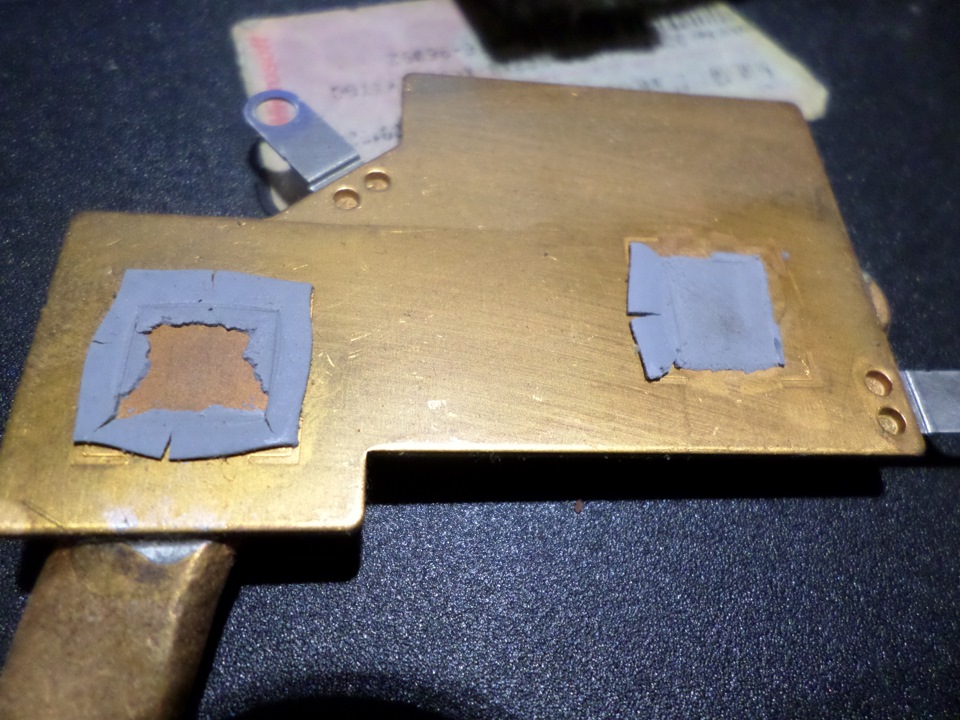

На чипсете и видеочипе обнаруживаем терморезинки (засохшие и потрескавшиеся) пришедшие в негодность. Снимаем их остатки.

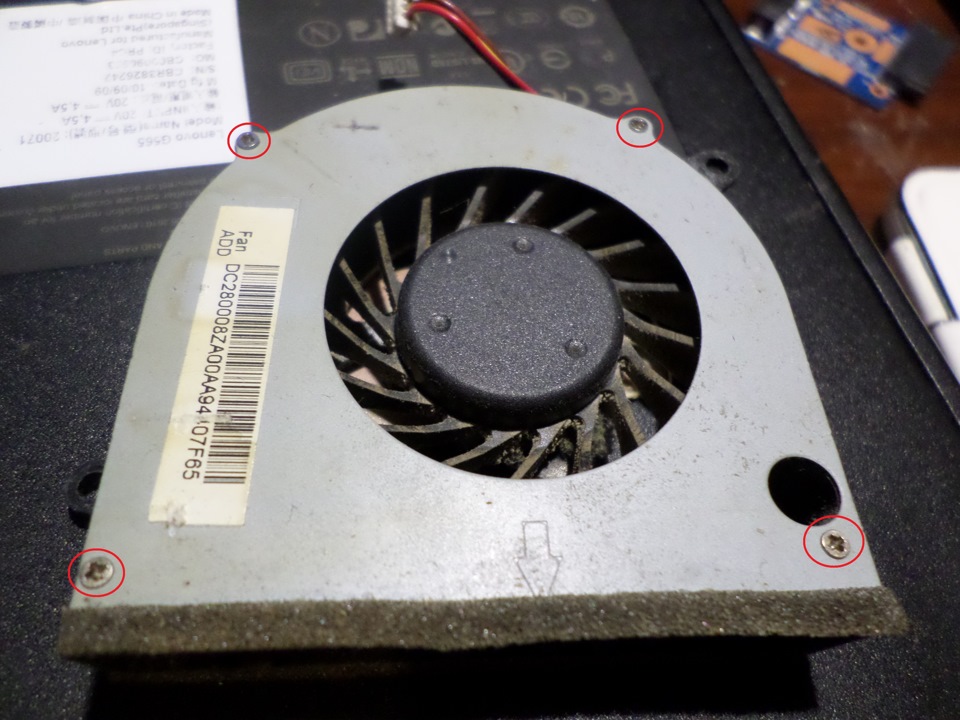

Разбираем сам вентилятор. Для этого отворачиваем 4 винта (помечено красным).

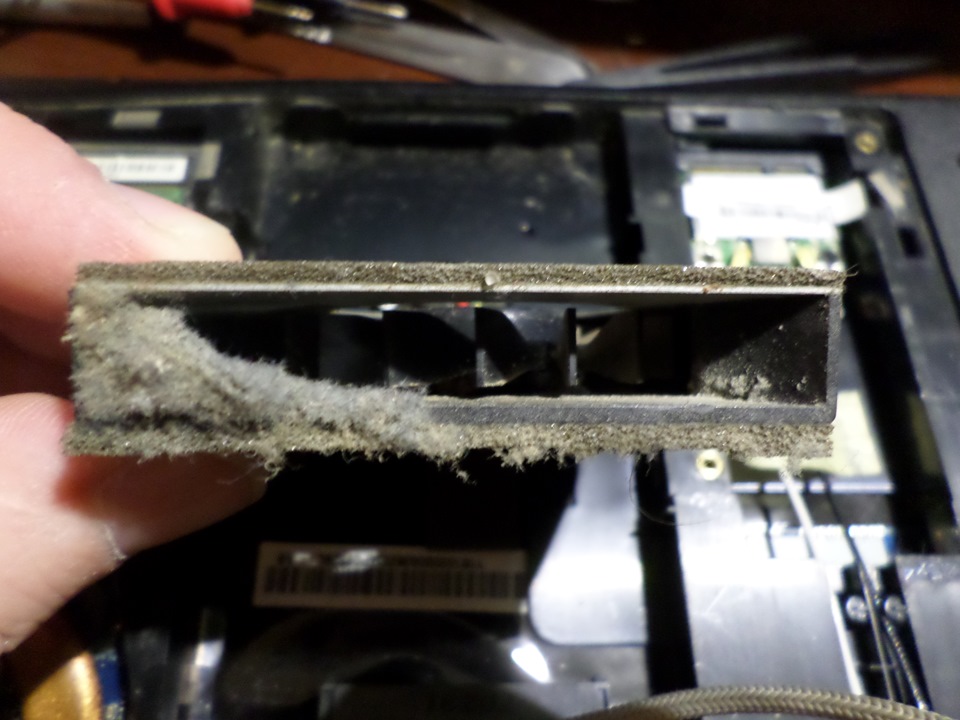

С помощью кисточки и старой зубной щетки вычищаем лопасти вентилятора от пыли.

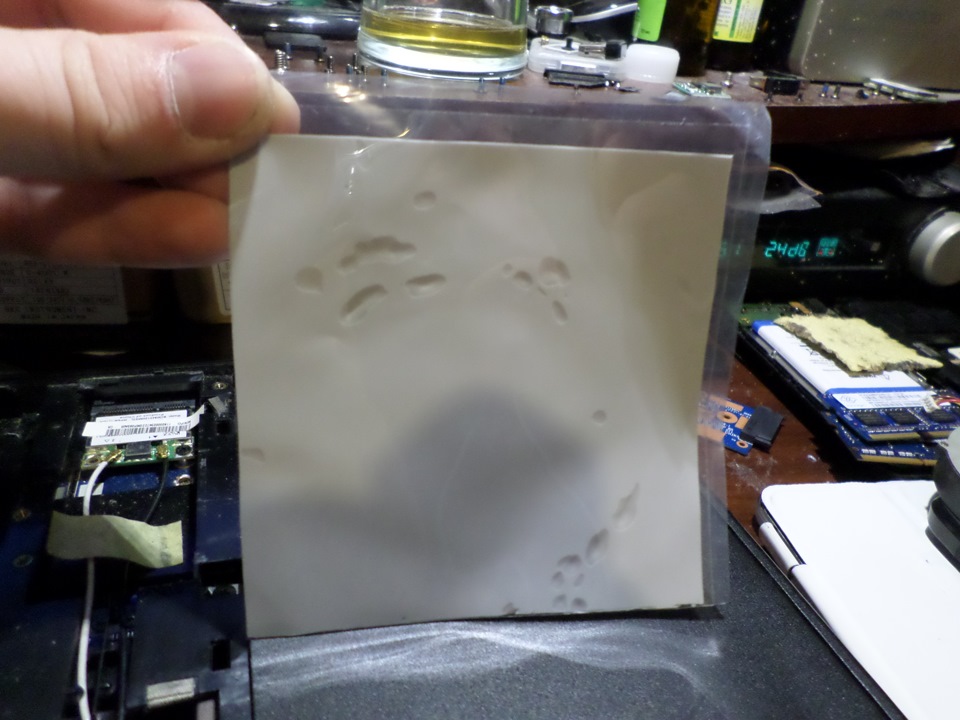

Берем лист терморезинки подходящей толщины (я использую самые ходовые 0,5 и 1 мм) и нарезаем нужные нам квадратики под размер чипов.
Обзор Lenovo Ideapad g565

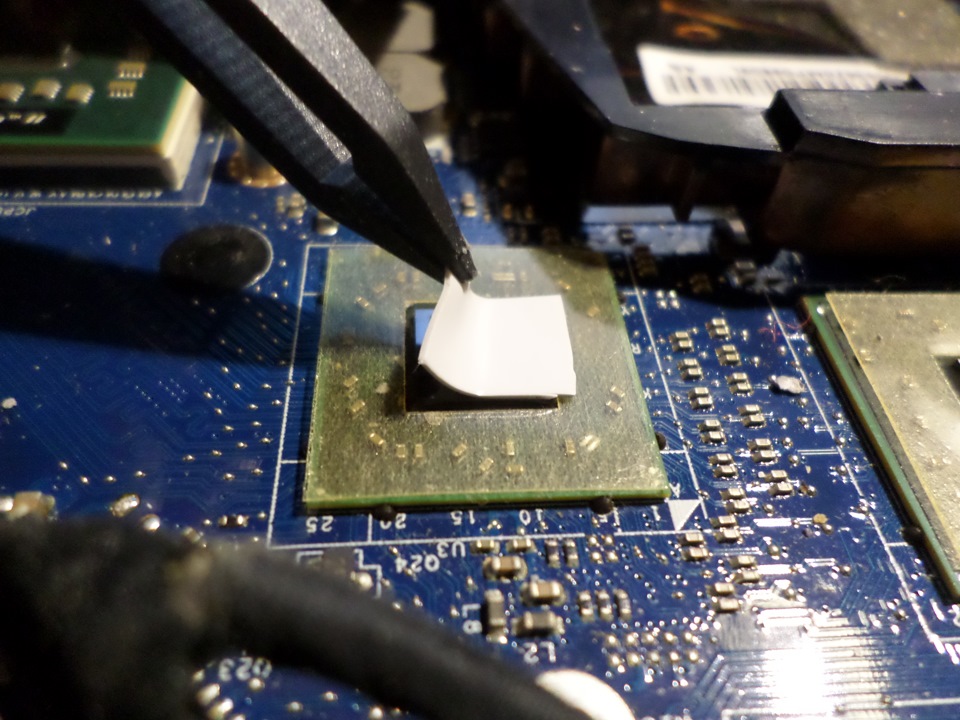

Прикладываем терморезинки на чипы. Наносим термопасту на процессор и производим сборку системы охлаждения в обратном порядке.
Антистатические пинцеты (не жаропрочные!) — goo.gl/EL7sRA
Так же использую вот такую пасту с али — goo.gl/e7xe8e
Терморезинка, лист 100мм*100мм — goo.gl/ssiFMQ использую 0,5мм и 1,0мм
Всем удачи в Ваших ремонтах! До новых встреч)
Кому интересно подписывайтесь на блог, буду выкладывать информацию о ремонтах.
Для жителей городов Северодвинска и Архангельска — мой телефон на аватарке, обращайтесь!
