Так как многих интересует, как включить светодиоды в сеть 220 в, решил написать об этом. Схем в интернете очень много, но некоторые сложноваты для такого несерьезного изделия, некоторые не так надежны в работе. В результате нескольких экспериментов я выбрал эту.
А заодно решил на ее базе сделать ночник дабы не таранить лбом мебель в темноте ночью и не будить домочадцев, включая свет.
Конечно очень много таких девайсов сейчас в продаже, и стоят они копейки. Но…
Сколько я не смотрел мимоходом такие изделия в магазинах, не стал ничего покупать по следующим причинам.
1. Они в упаковке, и нельзя посмотреть, как светят. Тускло ли, ярко ли, да и каким цветом непонятно.
2. Гламурный вид многих из них меня реально бесит.
Так что, не просто найти нужный ночник, по крайней мере для меня оказалось.
Купил когда-то давно ночник из «Икеа» (фото 1). Который так и валялся без дела, потому как он светит так, что в темноте видно только его дурацкую улыбочку и ничего больше. Разобрав его, увидел под почти непрозрачным желтым пластиковым плафоном… Две неоновые лампочки! О как! На моих часах лимб и стрелки ярче светятся в темноте.
САМЫЕ НЕОБЫЧНЫЕ НОЧНИКИ С АЛИЭКСПРЕСС / AliExpress 2018
Сняв с этого шведско-китайского изделия желтый плафон и вытряхнув начинку, решил использовать корпус для нового ночника.
Итак, вот схема (Фото 2):

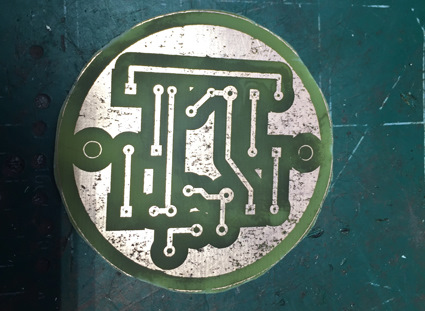

А это печатная плата, выполненная методом ЛУТ на скорую руку ( Фото 3.):
Здесь сетевое напряжение гасится через конденсатор С1, рассчитанный на напряжение не менее 400 в, емкостью в моем случае 220 nF (емкость конденсатора рассчитывается по некоторой эмпирической формуле в зависимости от тока и падения напряжения на них, потребляемого светодиодами, приводить ее здесь не буду). Резистор R1 нужен, чтобы разрядить конденсатор.
После отключения устройства остаточное напряжение сети иначе будет присутствовать на нем. Оно, кстати, злобное (310 в амплитудное значение) и может нехило «поцеловать», если к нему прикоснуться. Диод VD1 необходим, чтобы защитить светодиоды от обратного напряжения (оно таки переменное), иначе они выгорят и вы даже их вспышки не увидите.
Он должен быть на обратное напряжение не менее 400 в и рассчитан на ток более тока в цепи устройства. Ток через светодиоды у меня небольшой, около 15 мА. Я применил 1N4007 Uобр. 1000 в.
Светодиоды использовал китайские белого яркого свечения с Uf = 2,6 в (падение напряжения на светодиоде) с рабочим током около 15 мА. На Али-экспресс они 70 руб. за 100 шт. (ru.Aliexpress.com/item/10…-astigmia/1985285720.html). В цепочке у меня их 6 шт.

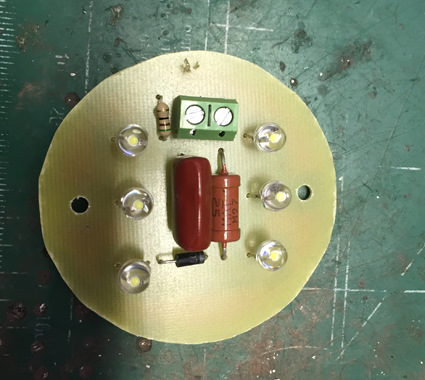

За полчаса собрал схему сначала «внавеску», проверил — работает, а затем на плате (Фото 4.):
Плафон к ночнику сделал из матового пластикового плафона от перегоревшей светодиодной лампы с цоколем Е27, срезав его по нужному диаметру. Приклеил его к корпусу клеящим термопистолетом. Вот, что получилось (Фото 5.). Конструкция получилась неразборной, да ее и не надо разбирать. В крайнем случае клеевой шов можно срезать острым ножом.
22 Крутых светодиодных светильников ночников для дома с Алиэкспресс
А вот так он светит:
Немного ощущается мерцание за счет того, что светодиоды работают на одном полупериоде, но меня это устраивает. Под этим ночником не читать.
Теперь он по ночам торчит в розетке холла и подсвечивает «млечный путь» ночному пешеходу по его надобностям. Вот, как-то так.
Источник: www.drive2.ru
Схема светодиодного ночника с питанием от 220 вольт с фотодатчиком
Данная статья описывает простую схему светодиодного ночника включающегося при наступлении темноты. Питание его осуществляется от бестрансформаторного источника питания прямо от сети 220, тем самым удалось обойтись без применения габаритного трансформатора.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров.
Описание работы ночника на светодиодах
В схеме ночника использованы сверхяркие светодиоды белого свечения (HL1…HL4), применяемые в фонарях, светильниках и различных лампах. Каждый отдельный светодиод работает при напряжении примерно 3,6 вольта. Следовательно, эти четыре светодиода, подключенных последовательно, следует запитать от 14,4 вольта.
Необходимое напряжение светодиодного ночника создает стабилитрон VD5, запитанный от выпрямителя, выполненного по бестранформаторной схеме. Данная цепь состоит из гасящих радиоэлементов C1, R1, R2 и выпрямительного диодного моста VD1…VD4. Активация работы ночника происходит посредством фотодатчика RK1, который контролирует транзисторный ключ VT1.
В дневное время суток или при включенном общем освещении, сопротивление фотодатчика достаточно мало, по этой причине транзистор надежно закрыт.
Блок питания 0. 30 В / 3A
Набор для сборки регулируемого блока питания.
При снижении освещенности фоторезистора, из-за увеличения его сопротивления, на базе транзистора появляется смещение напряжения, которое приводит к его открытию.
При достижении уровня отпирания, транзистор включает светодиоды HL1…HL4. И снова, при наступлении утра, величина фоторезистора снижается, и светодиоды выключаются. Регулировка уровня включения светодиодного ночника выполняется сопротивлением R3.
Детали. Емкость С1 – любой марки на напряжение более 400 вольт, емкость С2 на напряжение не менее 50 вольт. Стабилитрон VD5 на напряжение 16…18 вольт или можно соединить последовательно два на нужное напряжение. Диоды VD1…VD4 на напряжение более 400 вольт и на ток не менее 400 мА. Транзистор VT1 марки КТ503Г или аналогичный.
При отсутствии фоторезистора, электросхему возможно сделать проще по нижеприведенной схеме.
В данном варианте включение производится переключателем S1.
Источник: fornk.ru
НОЧНИК С ДАТЧИКОМ ДВИЖЕНИЯ
Эта конструкция настолько проста, что собирается буквально за вечер, а представляет собой автономный LED ночник с детектором движения. Микроволновый датчик имеет радиус действия 6 м. Теоретически, он должен захватывать 180 градусов (с каждой стороны), но по краям детектор реагировал не очень хорошо. Говорят что он подвержен помехам, но на испытаниях ни разу не было ложного включения, несмотря на тесты с устройствами излучающими радиосигнал.
Схема датчика движения RCWL-0516
Более подробная документация в этом файле PDF. Датчик потребляет около 3 мА в режиме ожидания. Зарядное устройство на модуле TP4056, которое установлено на ток 400 мА (замена резистора на 3 кОм).
Для создания ночника нужен будет корпус – кусок 50-миллиметровой канализационной трубы и абажур из сгоревшей светодиодной лампы. Чтобы присоединить его задействуйте термоклей, чтобы ободок красиво вошел и аккуратно вписался в трубу.
В качестве источника питания использовался Li-ion АКБ 18650 от старой батареи ноутбука, а выключатель питания подключен с ним последовательно.
Заметим, что разница между ПИР и микроволнами значительна. ПИР лучше всего обнаруживает движение рядом с ним, а микроволновый при подходе к нему издалека.
LED элемент это 4 светодиода в одной сборке с рассеивающей линзой, светит теплым цветом и с резистором 20 Ом потребляет до 60 мА тока, максимальный для этих диодов этой серии составляет 80 мА. Управляется n-mosfet транзистором IRLML2502, припаянным прямо к плате.
Также оснащена плата фоторезистором 10 кОм, откалиброванным с дополнительным сопротивлением 470 кОм. В микроволновом модуле увеличено время работы после обнаружения движения с 2,5 до 16 секунд. В принципе этого достаточно, потому что датчик работает в режиме, при котором каждое движение активирует и продлевает время освещения. Светодиодная подсветка начинает работать от 3 В, поэтому когда освещение становится слишком слабовато, это сигнал о том что пора заряжать аккумулятор.
Рассчитаем время работы. Предполагая что аккумулятор имеет емкость 2000 мАч, схема должна оставаться в активном состоянии около месяца. Естественно частое срабатывание лампы сократит срок. Но это будет редко, так как в основном светильник работает если надо включить/выключить верхний свет, когда ложитесь спать ночью. Лампа светит мягким и теплым светом, очень удобна и однозначно отрабатывает потраченное на неё время!
