Настройка таймера розетки с Алиэкспресс

Электрическая розетка с таймером по праву считается наиболее простым, но в тоже время полезным элементом бытовой оптимизации. Она позволяет включать различные приборы, согласно введенному расписанию. Можно привести массу примеров, когда ее применение незаменимо, например, розетка-таймер может включить электрический обогреватель, чтобы к вашему возвращению домой в квартире было тепло и уютно.

Подключив к такому прибору оборудование для аквариума или террариума, можно существенно упростить задачу по уходу за ними. Обогреватель, компрессор или подсветка будут включаться точно в заданное время.

Не менее полезная функция «Случайное включение», она позволит создать иллюзию присутствия хозяев дома во время вашего отсутствия, что послужит в какой-то степени защитой от несанкционированного проникновения в жилище.

Конструктивные особенности

В зависимости от конструкции, розетка-таймер может быть механическая или электронная, первые значительно проще и дешевле, у вторых больший функционал.

АВТОМАТИЧЕСКАЯ РОЗЕТКА С ТАЙМЕРОМ С САЙТА ALIEXPRESS | АВТОМАТИЗИРУЕМ РАБОТУ ТЕРРАРИУМОВ!

В зависимости от времени срабатывания, розетка, оснащенная таймером, может быть суточная или недельная. Как правило, к первым относятся механические реле, ко вторым — электронные. Как уже упоминалось выше, функционал розеток с электронным таймером гораздо обширней, в качестве примера приведем инструкцию по программированию устройства ТМ-25.

Видео: пример суточной розетки с таймером — ТМ-32

Инструкция по программированию розетки с цифровым таймером ТМ-25.

В первую очередь необходимо произвести подготовку, для этого потребуется:

• подключить устройство к сети питания для зарядки аккумуляторной батареи (полный цикл подзарядки занимает около 12 часов);
• очистить стек программных задач, выполнив нажатие кнопки «Master clear» при помощи острого предмета, для этого можно воспользоваться карандашом, ручкой или булавкой;
• приступить к программированию устройства.

Программирование включает в себя:

• выставление текущего времени. Для этого необходимо удерживая кнопу с надписью «Clock», установить текущий день недели (клавиша «Week»), часы (Hour) и минуты (Min);
• задать время включения (однократное нажатие клавиши «Timer»), при этом на жидкокристаллическом дисплее высветится надпись «On 1». После чего устанавливается время срабатывания (выключения) данного таймера. Установка времени и даты производится клавишами «Week», «Hour» и «Min». По завершении ввода следует повторно нажать кнопку «Timer». Программирование нескольких задач осуществляется по такому же алгоритму;
• для просмотра списка задач следует нажать и удерживать в течение нескольких секунд клавишу «Timer»;
• завершив программирование, следует нажать клавишу «Clock» для перевода таймера в рабочий режим.

Обратите внимание, что выполнение внесенных задач возможно только тогда, когда таймер находится в режиме «Auto». После установки режима «Manual on» прибор работает как обычная розетка, а функция «Manual off» отключает устройство.

Активация режима «Random».

Данная функция позволяет производить автоматическое включение подсоединенных к прибору устройств случайным образом. Включения розетки с таймером производятся во временном промежутке от 18:00 до 6:00, интервал работы до 32 минут. Активация функции происходит при нажатии кнопки «Random».

Такая функция позволяет создать иллюзию присутствия людей в доме, что может отпугнуть злоумышленников при вашем отсутствии.

Подобный алгоритм программирования электронных розеток с таймером характерен для многих устройств различных производителей, например: Ritter, TGE, Hama, Camelion, 229В, REV и т.д.

GSM модули

Говоря о розетках со встроенным таймером, нельзя обойти вниманием устройства с GSM модулем управления, например модель GS1, выпускаемая компанией Senseit, она может принимать команды управления, отправленные с обычного сотового телефона.

Такая опция позволяет внести изменения в график работы устройства, если вы задерживаетесь или возвращаетесь домой раньше намеченного времени, все что необходимо сделать – это позвонить и внести коррективу в программу.

Руководство: как сделать устройство с заданием режима на несколько часов своими руками

Если для создания программируемой розетки с таймером потребуется не только знание электротехники, а и навыки программирования микроконтроллеров, то сделать своими руками устройство с заданием режима на несколько часов вполне возможно. Ниже показана принципиальная схема такого прибора.

Обозначения на рисунке:

• А, В – разъемы для подключения нагрузки;
• компаратор DA1 – КР142ЕН19;
• резисторы: R1 – 10кОм, R2, R3 – 1мОм;
• конденсаторы: С1 — 1мкФ 400В, С2 – 1000мкФ 16В, С3 – 100мкФ 16В;
• диоды: VD1, VD2 – 1N4005, VD3 – Д815Е, VD4 – КД521А;
• К1 – любое реле с током срабатывания 50мА и обмоткой на 12В, соответственно, контакты его должны быть рассчитаны на коммутирование напряжения 220В;
• SB1, SB1-2 – кнопка включения;
• К1-1 – контакты реле К1.

На рисунке ниже показан пример разводки монтажной платы для данного устройства.

Принцип действия устройства следующий:

При нажатии кнопки включения замыкаются контакты SB1 и SB1-2, поступает напряжение на обмотку реле K1, при его срабатывании контакты K1-1 замыкаются, тем самым обеспечивая подачу напряжения, вне зависимости от нажатия кнопки питания. С этого момента начинает разряжаться конденсатор С3 (через цепь резисторов R1 и R2). Как только ток упадет ниже порогового значения, реле K1 отключается, и происходит отключение нагрузки подсоединенной к контактам А и В.

Время отключения регулируется переменным резистором R2, если требуется его увеличить, можно установить конденсатор С3 большей емкости. Устройство не нуждается в настройке, им можно пользоваться сразу после сборки.

Безусловно, функционал этого устройства будет значительно уступать таким моделям, как EL-01 или EL-02 компании Robiton (Германия), но с другой стороны оно не требует тонкой настройки и может использоваться даже на морозе, например, уличная розетка в защитном корпусе.

Помимо этого себестоимость самодельной розетки с таймером (функцией автоматического отключения) будет значительно меньше, чем цена готового изделия с цифровым управлением.

Обзор средних цен

Для обзора цен была выбрана электророзетка TMH-E-5 компании Еlektrostandard, у которой имеется информационный дисплей. Как показал опрос, эта модель пользуется значительным спросом.

Город	Цена $	Город	Цена $
Екатеринбург	11,30	Красноярск	11,10
Иркутск	12	Минск	10,85
Москва	10,80	Омск	12,00
Пермь	11,00	Хабаровск	11,00
Челябинск	11,3	Томск	11,70
СПб	10,8	Новосибирск	12,10
Краснодар	11,00	Днепропетровск	12,20

Из таблицы видно, что розетка с таймером в Москве, Минске, Хабаровске, Челябинске, Новосибирске и Краснодаре стоит примерно одинаково. Из этого можно сделать вывод, что цена на нее не будет сильно отличаться и в других регионах, например в Воронеже. Благодаря развитию интернет торговли купить розетки-таймеры или другой товар теперь не проблема.

Источник: www.asutpp.ru

Розетка с таймером NTONPOWER ETG-63A брать или не брать? Вот в чем вопрос!

Друзья всем привет! Пару дней назад получил на почте посылку, которую заказывал на Aliexpress в магазине NTONPOWER Official Store. При просмотре товаров данного магазина мой взгляд упал на интересную вещичку такую как цифровой программируемый таймер от фирмы Safe Easy модели ETG-63A
Так как давно хотел сделать лампу возле входной двери со стороны парадного автоматической — заказал данный девайс.

Для особо ленивых не любящих много текста есть видео: 😉

Вопросов к продавцу по товару было много, типа «А что, а как?» на что в ответ получил исчерпывающую информацию и отличную консультацию. Продавец отвечал быстро не смотря на разницу во времени. И после того как я заказал, он отправил товар в тот же день, за что ему отдельное спасибо. Доставка заняла в целом 21 день. На момент заказа розетка стоила 14,99$, сейчас же со скидкой она может вам обойтись всего в 11,24$.

Розетка была упакована в пластиковый пакет самоклейку с пупыркой. Сама упаковка это пластиковый блистер. Никакой коробки не было, но не смотря на это розетка пришла целая и невредимая что на самом деле удивительно зная как работает наша доблестная почта.
В комплект поставки вошли: пластиковый блистер, собственно сам цифровой программируемый таймер и коротенькая инструкция на английском языке. Хочу отметить что китайского в инструкции нет, что тут можно сказать? Европа! 🙂

Характеристики
Марка: NTONPOWER (хотя на упаковке указан Safe Easy)
Модель: ETG-63A
Номинальная мощность: 3680Вт, 230В и 16А
Габариты: 130х70х90 мм
Тип вилки: европейская
Материал корпуса: ABS пластик + PC с противопожарной и высокотемпературной защитой.
Защит от перегрузок, стабилизатора напряжения и Wi-Fi управления нет.

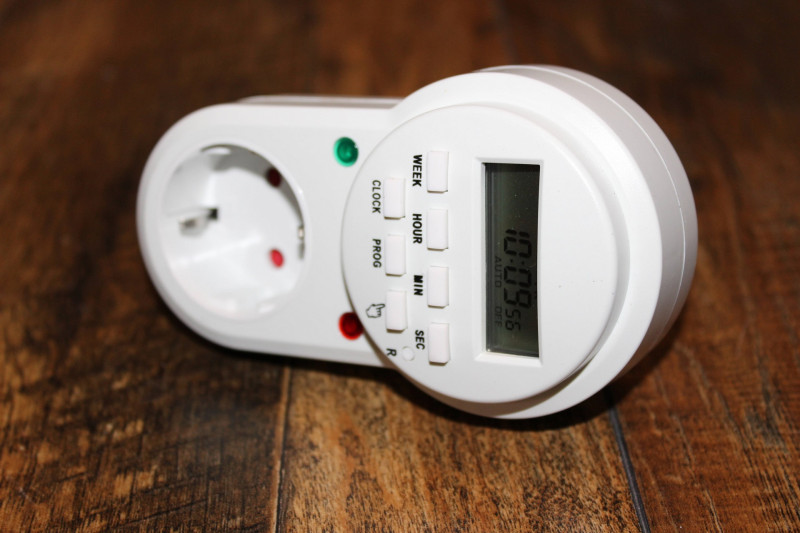

На лицевой стороне один, хорошо читабельный ЖК экран, 7 кнопок для настройки и управления и одна скрытого типа кнопка RESET.
Кнопки на лицевой панели:
WEEK, HOUR, MIN, SEC, CLOCK, PROG и забавная с пальцем вверх кнопка MODE.
WEEK (День недели) — используется для настройки дня недели
HOUR (Часы) — используется для настройки часа
MIN (Минуты) — используется для настройки минут
SEC (Секунды) — используется для настройки секунд
CLOCK (Время) — используется для настройки текущего времени, а также выхода из меню программирования.
PROG (Программирование) — используется для программирования таймера на включение и выключение
MODE (Режим) — используется выбора одного из четырех вариантов работы устройства ON, ON AUTO, OFF, OFF AUTO.
RESET (Сброс) — используется для сброса ранее заданных нами настроек.

В приборе имеется встроенный аккумулятор, который позволяет не сбрасывать ему время и настройки когда он не находится в розетке.
Имеется возможность запрограммировать до восьми таймеров на включение и восьми таймеров на отключение. Очень удобным как по мне является возможность выбора настройки таймеров с шагом до одной секунды. Например вы можете запрограммировать чтобы прибор подал напряжение в 12:00:00 а отключился в 12:00:01. Так же вы можете запланировать включение и отключение по дням недели.

При чем выбор дней недели очень широкий и разнообразный. Вы можете выбрать как один день недели, так и работу только в будние или выходные дни, работу через день начиная с понедельника или работу через день начиная со вторника и таких вариантов очень много.

Инструкция пользователя
Для настройки времени нажмите и удерживайте CLOCK, удерживая кнопку кратковременно нажимайте на кнопки: WEEK, HOUR, MIN, SEC для настройки сегодняшнего дня недели и точного времени.
Для настройки таймеров включения и выключения нажмите PROG и вы попадете в меню программирования устройства. Первой по умолчанию у вас будет настройка 1 на включение. Последовательно нажимая кнопки WEEK, HOUR, MIN, SEC вы можете очень точно настроить первый таймер включения который будет соответствовать вашим нуждам.

После настройки включения первого таймера на включение нажмите повторно PROG и вы уже будете настраивать первый таймер на отключение. Повторите все выше описанные действия для настройки первого таймера на отключение. Если вам больше таймеров настраивать не нужно, то просто нажмите CLOCK и устройство полностью готово к использованию. Если все же вам нужны будут еще таймеры, то нажмите снова клавишу PROG и вы перейдете к настройке второго таймера на включение. Увидеть какой таймер и на включение или выключение вы настраиваете стоит просто посмотреть в левый нижний угол экрана и вы увидите отображение цифрой — номер таймера, ON или OFF режим таймера.
Для того чтобы сбросить таймеры просто нажмите на кнопку R(RESET) чем то тонким типа ручки.

Итоги
В целом прибором я доволен и с уверенностью готов сказать «однозначно брать». Он полностью соответствует моим требованиям и свою функцию у меня в доме он отрабатывает на ура. Качество пластика так же на высшем уровне, он толстый и не прогибающийся при нажатиях, приятный на ощупь. Устройство увесистое. Понравилась точность настройки таймеров от 1 секунды и выбор дней недели.

Продавец хороший, общительный, понимает в своем деле. На все мои вопросы дал ответы. Отправил быстро. Конечно хотелось бы улучшить упаковку, возможно добавить коробочку, но и при такой упаковке товар пришел цел и не вредим. Так что продавца и его магазин рекомендую. Подумываю над заказом еще одной такой же, хотя может возьму с вай фаем, так же есть в магазине у этого продавца.

Заходите, выбирайте, заказывайте. Поскольку это мой первый обзор — прошу сильно не пинать и жду умеренную критику или пожелания в комментарии. До новых встреч друзья.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +7 Добавить в избранное Обзор понравился 0

• NTONPOWER,
• NTONPOWER ETG-63A,
• розетка с таймером,
• Электророзетки

• 20 сентября 2017, 12:36
• автор: oos1705
• просмотры: 13144

Источник: mysku.club

Как настроить и пользоваться розеткой с таймером?

В фильме «Железный человек» умный дом начинается с помощника Джарвиса, мы на данный момент пока далеки от таких технологий. Сегодня умный дом начинается с таймер-розетки. В чем же польза на первый взгляд такого простого предмета, будем разбираться.

Зачем нужна?

Розетка с таймером будет незаменима, например, при отъезде, когда есть необходимость запустить все отлаженные процессы в отсутствие хозяев:

• поддерживать в определенном интервале работу оборудования аквариума (фильтр, компрессор, освещение);
• организовать работу обогревательных приборов, приготовить чай к вашему приезду с работы;
• включение света или телевизора в случайном режиме позволит защитить дом от преступников;
• используют их и в сельскохозяйственных нуждах (птичники, теплицы).

Как работает?

Рассмотрим, какие виды розеток существуют, и по какому принципу осуществляется их работа.

• Розетка с механическим таймером. В основе лежит часовой механизм. Эти розетки, работая, тикают, как стрелки часов. Механизм заводится на нужное время, и в момент срабатывания происходит включение или выключение прибора из сети. Этот тип механических розеток больше похож на таймер в советских стиральных машинах, поэтому их можно настроить только в пределах одного дня. Существует разновидность розеток с интервалом от 15 до 30 минут. Такой вариант поможет настроить более сложную программу дня.

Нажимая на циферблате кнопки или их комбинации можно выставить режим срабатывании на целые сутки. Количество срабатываний от 48 до 96 за день.

• Электронная таймер-розетка. Более сложное устройство, с помощью которого можно создать целую программу дня с более коротким интервалом включения и отключения, нежели у механической. Благодаря этому можно настроить более 140 режимов срабатывания. Кроме того, данная разновидность зачастую имеет интегрированный датчик движения, что, безусловно, может сослужить отличную службу в организации освещения в доме.

Розетки с электронным таймером имеют свои разновидности в отношении своих возможностей.

• Розетка суточная. С помощью такого программируемого агрегата можно настроить распорядок дня в течение 24 часов. Это значит, что завтра повторится тот же режим, что и сегодня. Иногда это не совсем удобно, так как распорядок дня человека в течение недели может различаться. Например, это зависит от графика его работы. Такую розетку придется каждый день перенастраивать под условия следующего дня.

• Розетка недельная. Такое устройство поможет запрограммировать работу приборов уже в пределах недели. Причем режимы каждый день могут быть разными. Если режимы дня, например, во вторник и четверг совпадают, их можно нажатием на кнопку таймера настроить одинаково. В таких розетках возможно настроить и случайный режим. Подключив к розетке телевизор, настольный светильник или и то и другое, можно организовать примитивную систему сигнализации.

Случайное включение приборов сымитирует присутствие хозяина в доме, что непременно отпугнет злоумышленников.

• Существуют встраиваемые в электрическую систему выключатели. Монтируют такие приборы в электрический щиток. Благодаря этим устройствам можно организовать управление приборами во всем доме.

Электронные таймер-розетки имеют дисплей, отображающий время (можно использовать как часы) и встроенный аккумулятор (в случае временного отсутствия электричества в сети, настройки текущего режима не слетят).

Возможные проблемы

Рассмотрим возможные неисправности в работе электронной розетки-таймера.

Сбилась программа, заложенная в электронном таймере

Основная причина состоит в том, что таймер-розетки плохо совместимы с приборами, которые выдают индуктивную нагрузку (компрессор в аквариуме, дроссельные люминесцентные лампы, люминесцентные лампы со встроенным стартером). Таймер размыкает реле, а напряжение остается, выдавая искру, которая дает помехи на плату таймера. Так и происходит сбой программы. И подключенный прибор может не выключаться.

Решить такую проблему можно разными способами.

1. Параллельно к приборам с индуктивной нагрузкой подключить желательно с такой же мощностью приборы с неиндуктивной нагрузкой (лампа накаливания, энергосберегающая люминесцентная лампа и современные бесстартерные лампы).
2. Этот способ подойдет для продвинутых электронщиков. Создание искрогасящей цепочки, подключают её параллельно индуктивной нагрузке. Состоит эта цепочка из последовательного соединения резистора с сопротивлением 200 Ом мощностью 1-2 Вт, конденсатор емкостью 0,1 мкФ напряжением 400 В.
3. Самый безопасный и удобный способ – использовать для индуктивных нагрузок механический таймер.
4. Восстановить работу таймера можно, сбросив настройки и создав программу-режим заново.

Для механических таймеров

Нарушения в работе могут случиться, если подключить прибор свыше 3,5 кВт. Такие конструкции не всегда надежны, тем более что контакты внутри могут быть не очень толстые и при повышенной нагрузке могут с легкостью перегореть. Перед использованием рекомендуется протестировать устройство.

Если прибор, работающий от данного устройства, перестал включаться или отключаться, не нужно бить тревогу – проверьте положение кнопки блокировки на устройстве.

Как настроить?

Настроить работу механического таймера розетки довольно просто. Вначале с помощью подвижного крутящегося циферблата выставляем текущее время. Крутить можно только по часовой стрелке, в противном случае можно повредить механизм. На кнопках по кругу циферблата выставляются промежутки времени, в которых должна подаваться энергия на подключенный прибор. Только после этого включаем розетку таймер в сеть, а уже после вставляем в настроенный агрегат вилку прибора.

Программирование электронных коммутаторов более сложный процесс. У каждой модели есть свои особенности настройки, которые можно посмотреть в прилагаемой инструкции. Но для этой разновидности существует однотипный алгоритм настройки.

1. До начала программирования устройства необходимо его включить в сеть, для того чтобы зарядился интегрированный аккумулятор. Время, необходимое для полного заряда, указано в инструкции. Примерный регламент 12-14 часов.
2. Далее необходимо очистить предыдущие настройки таймера. Для этого существует кнопка M Clear. Она и сбрасывает предыдущую программу.
3. Установить текущее время, день недели, и как они будут отображаться.
4. Таймер программируется с помощью встроенной системы сутки/неделя. Настроить можно как включение и отключение прибора, так и целые комбинации в течение суток. Если в какие-то дни режимы похожи, эти дни в настройках можно будет объединить.
5. Для сохранения настроенного режима необходимо нажать на кнопку Time или CLK – на различных аппаратах по-разному – и удержать в течение 5 секунд, пока на дисплее не появится обозначение текущего времени.
6. Далее аппарат вставляют вилку в розетку. Устройство готово к работе. Теперь в розетку-таймер можно подключать необходимый прибор.

Важно: отнеситесь внимательно к настройке таймера. Настраивать будет легче, если предварительно на листе бумаги нарисовать график включений/отключений. Главное, чтобы в программе команды не перекрывали друг друга. Так как на любом электронном таймере значение Off всегда в приоритете перед On.

С каждым прибором идет памятка на русском языке, возникающие трудности можно решить, обратившись к ней.

О том, как настраивать механический таймер, смотрите в следующем видео.

Как использовать?

Чтобы выбрать подходящую таймер-розетку, необходимо обратиться к информации, изложенной выше. К особенностям их функционала, управления, нагрузки и многим других параметров. Рассмотрим подробнее критерии выбора.

1. На какое время будет осуществляться программирование: 24 часа или неделю, а, может, и на месяц.
2. Насколько точным должно быть срабатывание. Например, механические таймеры розетки подойдут для полива растений, где отклонения в несколько минут будут не столь важны. Главное, чтобы количество поливов всегда в день совпадало.
3. Ещё один важный критерий – это нагрузка. Многие производители выпускают стандартный вариант 16 А, и этого бывает вполне достаточно практически для всех домашних приборов, но бывают и исключения. Для приборов с большей или меньшей нагрузкой бывают 25А, 40А и 7А, 10А соответственно.
4. Количество программируемых линий – это количество приборов, которые можно подключить, и по отдельности настроить программу для каждого из приборов. Самые распространенные и недорогие – на одну линию. Иногда встречаются на две и более.
5. Показатели пыле- и влагозащищенности. Будет ли использоваться агрегат в помещении или на улице. Если аппарат будет использоваться на улице, то степень защиты должна быть не ниже стандарта IP40.
6. Такой критерий, как стоимость, тоже немаловажен. Но выбирать таймер-розетку по стоимости иногда может быть ошибочной затеей. Правда, чаще всего модели подороже имеют большее количество функций.

Главное, перед тем как начать пользоваться прибором, необходимо ознакомиться с инструкцией по применению товара. В ней содержатся все технические параметры и информация о его настройке.

Далее можно просмотреть видео о настройке таймера электронного с программированием на неделю.
