Как настроить китайский роутер HX701
На днях из Китая мне пришел один интересный гаджет от Алиэкспресс — Mini Router HX701. Это портативный WiFi маршрутизатор, выполненный в корпусе чуть большем, чем обычный блок питания. Он отлично подойдёт для комнаты в общежитии, малосемейке или для однокомнатной квартиры — воткнул в электрическую розетку на входе, подключил кабель провайдера и работай.
В магазинах нашего города такие устойства идут в среднем 1500-2000 рублей — а это дороговато, если учитывать их скудноватые возможности. Себе для экспериментов я уже давно подыскивал нечто подобное и последним аргументом стала цена 700р.
Что имеем в итоге? Китайский роутер HX701 — это во-первых ультра-эконом класс и ничего сверхестесственного ожидать от него не надо. Древний чип Ralink 3050, который когда-то ставился на старых D-Link DIR-300, и небольшой объём оперативной памяти совсем не способствует шустрой работе.
4G Wifi РОУТЕР уличный вариант.Самая ПРОСТАЯ настройка!!!
Портов у роутера всего три:
два медных порта FastEthernet 10/100 Mbps (WAN + LAN) и один USB разъём для подключения 3G/4G модемов. Думаю, понятно, что основная ставка делается на беспроводную сеть. Но и тут всё дешево и сердито: антенна всего одна, внутренняя на 2 dBi (Wireless N150). Зато есть режим работы повторителя и беспроводного моста. Так что, при условии такой цены, этот мини-роутер можно поставить просто для расширения зоны покрытия сети.
Подключение роутера к Интернету
IP-адрес маршрутизатора HX701 в локальной сети — 192.168.0.1, логин admin и пароль — admin. К счастью, эта прошивка китайского роутера поддерживает Английский язык и никаких проблем с переводом нет.
Форма авторизации выглядит следующим образом:
Для того, чтобы настроить подключение к сети провайдера, надо выбрать пункт Network -> Wan Setting.
Первым пунктом идёт выбор используемого типа соединения — «Wan Connection Type».
В большинстве случаев у крупных провайдеров в России (Ростелеком, Дом.ру, ТТК) используется протокол PPPoE. В этом случае надо будет ниже, в поля «User Name» и «Password» указать логин и пароль, который Вам выдали при заключении договора. Обратите внимание на параметр «Connection mode» — режим соединения. Он должен стоят в значении «Auto».
Второй по популярности тип соединения — Динамический IP. Тогда в списке «Wan Connection Type» поставить значение «DHCP».
4g роутер CPE-903 из Китая: раздаём мобильный интернет по wi-fi или по проводу
В некоторых случая бывает необходимо изменить ещё и параметр MTU, но этот момент надо уточнять в технической поддержке оператора связи. Как правило, кроме этого ничего более менять не требуется. Нажимаем кнопку «Apply». Можно подключать кабель провайдера к порту WAN.
В случае, если Ваш провайдер работает через VPN — L2TP или PPTP — как Билайн, например, то этот китайский роутер Вам не подойдёт. По крайней мере эта версия прошивки с данными протоколами работать не умеет.
Настройка WiFi на HX701
Для того, чтобы настроить беспроводную сеть Вай-Фай на китайском роутере, зайдите в раздел Wireless -> Basic Setting.
Здесь надо посмотреть чтобы переключатель «Radio On/Off» стоял в положении «Enable» — это означает, что радио-модуль устройства включен. В поле «SSID» надо прописать название сети WiFi, которую будут видеть клиенты при подключении. По умолчанию, безопасность на данной модели не включена, что весьма странно.
Этот огрех надо обязательно исправить- в списке «Security Mode» выбираем значение «WPA2-PSK» и ставим флажок на типе шифрования «AES». Остаётся только ниже, в поле «Key» прописать пароль на Вай-Фай, который будет запрашиваться при подключении. Нажимаем кнопку «Apply» и наш китайский мини-роутер готов к работе!
Рекомендация: Для обеспечения безопасности своих данных я настоятельно рекомендую в обязательном порядке сменить пароль на вход в веб-интерфейс. Делается это в разделе Management -> Password Settings.
В поле «Old Password» надо прописать старый пароль — то есть «admin», а ниже — два раза новый. Нажимаем кнопку «Apply» чтобы применить изменения.
Как открыть (пробросить) порт
В основном, проброс портов на роутере HX701 настраивается для работы файлообменнных клиентов и онлайн-игр. Для этого надо зайти в раздел Firewall->Port Forwarding:
Здесь надо указать IP-адрес компьютера, для которого хотим открыть порт, протокол (TCP, UDP или оба сразу) и непосредственно сам порт на внутреннем и внешнем интерфейсах. В поле «Comment» пишем название правила — utorrent , например. Нажимаем кнопку «Apply». Готово.
Если вдруг что-то не получается — попробуйте вывести хост в демилитаризованную зону. Делается это в разделе DMZ Settings.
В выпадающем списке «On/Off» выбираем значение «Enable». Ниже надо указать IP-адрес компьютера или ноутбука, который выводим в зону. Нажимаем кнопку «Apply».
P.S. Не забудьте, что порт компьютера, к которому Вы открываете доступ из вне, должен быть так же открыт в настройках его системы безопасности (Файрволл, Брандмауэр и т.п.)
Источник: nastroisam.ru
3G/4G WiFi роутер KuWifi
В связи с высокими ценами на MikroTik и плохому соотношению цена-качество USB модемов продающихся в магазинах, для тестов был заказан китайский уличный 4G WiFi роутер и настроен резервный интернет для сигнализации и умного дома.
Главный минус — отсутствие PoE (на некоторых платах оно все таки есть, но не заявлено) и настройки проброса по аналогии DMZ на USB HiLink модемах. А про passthrough и Vlan можно не мечтать.
Далее настройка по моей статье про DualWAN
Правило блокирует выход в интернет через резерв всем, кроме указанного адрес-листа, а так как сигнализация потребляет очень мало трафика, 30Гб тарифа хватит лет на 20.
Веб интерфейс 4G KuWiFi роутера

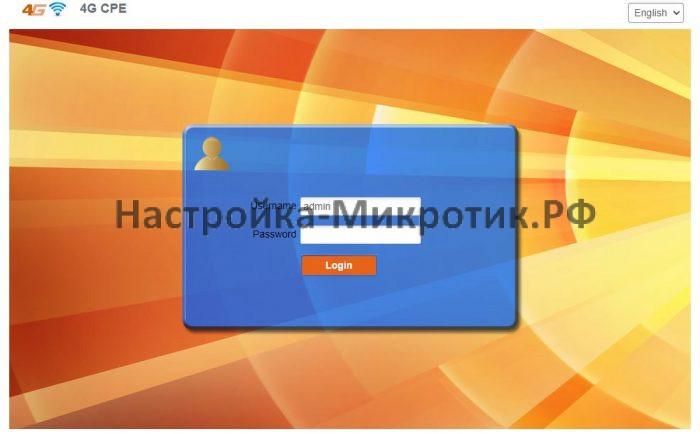

Стандартный WEB интерфейс по адресу http://192.168.199.1/
Настройки KuWifi
Комплектация KuWifi
Фото инструкции
Внешние антенны 4G и WiFi
Можно заменить антенны, 4G актуально менять только при плохом сигнале, а для WiFi только на направленную для подключения ее к мосту.
Она подойдет для WiFi и для 3G/4G-LTE. Внимательно читайте отзывы, бывает не припаянный брак.
В случае очень плохого приема можно поставить роутер на мачту, где есть питание, направить антенну на сотового оператора, а WiFi антенну направить на свой дом, где поймать сигнал каким-нибудь роутером по Wi-Fi.
Источник: xn—-7sba7aachdbqfnhtigrl.xn--p1ai
Как получить доступ к интернету там, где нет возможности протянуть провод. Обзор качественного Wi-Fi-маршрутизатора Tenda 4G03
Время от времени многие пользователи сталкиваются с необходимостью обеспечения доступа к сети интернет в местах, где нет возможности осуществить проводное соединение, либо оплачивать доступ к высокоскоростному интернет с использованием технологий GPON и т.д. просто нецелесообразно. В подобной ситуации приходится искать альтернативные пути доступа к сети интернет. Беспроводной Wi-Fi маршрутизатор Tenda 4G03 может помочь в решении данной задачи.
Технические характеристики Tenda 4G03
Упаковка и комплект поставки
Wi-Fi маршрутизатор Tenda 4G03 поставляется в относительно небольшой, информативной, красочной картонной коробке, на которой мы можем найти сведения о основных характеристиках маршрутизатора, его изображение, а также QR-код, для скачивания фирменного мобильного приложения.
Внутри коробки находится уплотнительный картонный каркас, благодаря которому комплект надежно зафиксирован внутри, и не болтается. Комплект поставки включает в себя:
- Wi-Fi маршрутизатор Tenda 4G03;
- Сетевой адаптер питания;
- Патч-корд;
- Краткое руководство пользователя.
Внешний вид
Корпус устройства изготовлен из белого софт-тач пластика. На лицевой поверхности расположены светодиодные индикаторы активности:
- Индикатор питания;
- Индикатор активности Интернет-соединения;
- Индикатор активности Wi-Fi;
- Индикатор активности LAN;
- Трехпозиционный индикатор уровня сигнала сети сотовой связи.
Также на лицевой поверхности расположен логотип компании Tenda.
На тыльной панели поверхности, в нижней части находится механическая кнопка включения/выключения маршрутизатора, разъем для подключения сетевого адаптера, кнопка RSR/WPS, универсальная порт WAN/LAN и порт LAN. В верхнейчасти расположена пластиковая крышка-заглушка.
Сняв крышку, мы видим два вывода для внешних 4G антенн, однако в данной модели они не предусмотрены, модели 4G06 и 4G09 комплектуются двумя внешними 4G антеннами 5dBi, модель 4G03 оснащена встроенными антеннами.
Верхняя крышка слегка выступает над корпусом, под ней виднеются вентиляционные отверстия, предназначенные для доступа воздуха внутрь устройства, а также для отвода избытка тепла.
На нижней поверхности расположен слот для установки SIM-карт, ряд вентиляционных отверстий, а также наклейка, на которой находятся сведения о IMEI, S/N, MAC, а также имя точки доступа, пароль по умолчанию и требования к адаптеру питания.
В целом Tenda 4G03 выглядит строго и стильно. Устройство без особых сложностей может разместиться в любом интерьере и не будет привлекать к себе особого внимания.
Основные особенности
Tenda 4G03 – это 4G LTE Wi-Fi маршрутизатор стандарта N300 со встроенным LTE модулем. Данное устройство объединяет в себе две технологии: LTE CAT4 и Ethernet. Данное устройство способно обеспечить стабильную работу сети интернет как при подключении посредством проводного Ethernet соединения, так и посредством беспроводного, сотового сигнала.
На сайте производителя имеется информация о том, что Tenda 4G03 способен обеспечить скорость передачи LTE данных на уровне 150 Мбит/с.
Внутри маршрутизатора расположен достаточно мощный и высокопроизводительный процессор с топологией 28 нм и тактовой частотой 800 МГц. 4G03 способно осуществлять одновременное подключение до 32 устройств.
Безусловно модель имеет поддержку технологии Beamforming, благодаря чему сигнал Wi-Fi 2.4 ГГц имеет увеличенную мощность и повышенную проходимость.
Настройка, тестирование и мой сценарий использования
Процедура настройки и подключения устройства максимально проста. Все, что нам необходимо сделать – это установить SIM-карту в слот и дождаться, пока настройка интернет соединения пройдет в автоматическом режиме. Важно помнить о том, что на SIM-карте должен быть отключен PIN-код.
Вся процедура настройки и подключения занимает около минуты, после чего Tenda 4G03 готово к работе и раздаче Интернет. Пароль для доступа к Wi-Fi сети написан на наклейке, расположенной на нижней поверхности маршрутизатора. Мы его можем поменять, а можем оставить как есть. При подключении проводов в порты LAN мы получаем еще и проводную раздачу.
Если же у нас имеется Ethernet-провод, по которому в квартиру заходит Интернет, мы можем просто подключить его к порту WAN, расположенному на корпусе Tenda 4G03, после чего мы опять же получаем беспроводную точку доступа и один порт LAN, способный делиться сетевым подключением.
Если в качестве основного канала используется Ethernet подключение, а LTE является резервным, весьма интересной и важной особенностью данной модели является то, что маршрутизатор автоматически подключает LTE канал и будет работать по нему до момента, пока не произойдет восстановление основного канала.
При желании можно осуществить настройку устройства под себя. Для этих целей можно воспользоваться WEB-интерфейсом. Здесь у нас имеется возможность произвести достаточно много настроек.
Либо фирменным мобильным приложением. Хочу отметить, что в мобильном приложении можно произвести базовые настройки устройства, включая такие важные функции, как родительский контроль, добавление устройств в черный список, контроль трафика, смена пароля на устройстве и многое другое.
Тестирование маршрутизатора осуществлялось в небольшой двухкомнатной квартире общей площадью около 70 м2. Схема расположения маршрутизатора и точки замеров отображены на изображении ниже. Маршрутизатор отмечен красным квадратом, точки замера – синими треугольниками.
Скорость соединения с сетью интернет тестировалась при помощи мобильного приложения SpeedTest. С недавнего времени это же приложение позволяет оценить возможности канала для воспроизведения видеороликов. С результатами измерений предлагаю ознакомиться на изображениях ниже.
Для полноты эксперемента я установил данную SIM-карту в мобильный телефон Samsung Galaxy Note20 Ultra и также осуществил замеры скорости соединения с сетью Интернет. Результаты измерений скорости Интернет-соединения в квартире отображены на изображении ниже.
Вполне ожидаемо, что результаты тестирования показали примерно одинаковые показатели.
Устройства данного класса имеют несколько различных сценариев применения. Например, подобный маршрутизатор можно установить в автомобиле и раздавать Интернет посредством Wi-Fi, можно осуществлять раздачу Интернет на дачном участке, установив маршрутизатор в точке уверенного приема. В моем случае я использую несколько иной сценарий.
В квартире, где на текущий момент времени нет необходимости оплачивать дорогостоящий GPON интернет, для постоянного доступа к сети имеется целый ряд устройств, которые при своей работе используют Интернет (проектор, ТВ-бокс, различные умные устройства). Работа с данными устройствами необходима время от времени, когда мы находимся в данной квартире. Tenda 4G03 позволяет получить доступ к сети посредством оператора мобильной связи, после чего осуществляет раздачу Интернет на все домашние устройства. Это весьма удобно.
Благодаря Tenda 4G03 в квартире появилась возможность просмотра online-фильмов в HD качестве, без каких-либо сложностей можно играть в online-игры, качать файлы и т.д.
Более подробную информацию о устройстве можно узнать на официальном сайте компании.
Приобрести устройство можно перейдя по ссылке.
Заключение
Вообще использование устройств подобного типа являются идеальным решением в местах, где подключение проводного Интернет либо затруднено, либо вовсе невозможно. Также устройства будут весьма актуальны для владельцев загородных домов и любителей путешествий.
Что касается конкретно Wi-Fi маршрутизатора Tenda 4G03 – это бюджетное, качественное устройство, которое способно обеспечить надежным Wi-Fi достаточно большую площадь покрытия. Данная модель не имеет внешних LTE антенн, в связи с чем не стоит рассчитывать на то, что качество приема сигнала будет значительно выше, чем у смартфона, но здесь один очень важный нюанс.
Мы без труда можем установить маршрутизатор на втором этаже, либо закрепить его под крышей, а устройство будет раздавать Wi-Fi. Нам не придется искать зону уверенного приема сигнала, ведь маршрутизатор именно там и установлен. В моем, конкретном, случае, мы получили качественный домашний интернет, без необходимости осуществлять подключение к дорогостоящему GPON.
В ходе тестирования мы просматривали HD-контент на проекторе. Никаких подтормаживание в ходе тестирования не наблюдалось. На мой взгляд – это именно то, что мы и ожидали увидеть от данного устройства.
