Дистанционное включение любого устройства 4CH Channel
Обзор умного реле TYWB на 4 канала (Wi-Fi Tuya, RF)
Это простое устройство позволяет управлять четырьмя нагрузками из систем умного дома, а также с помощью радиопультов и выключателей.
Плата добавляется в приложение Tuya (Smartlife) и скорее всего будет работать в большинстве приложений российских производителей умных устройств (Navigator, Hiper, EKF, Sibling и др.). Судя по всему, у неё есть не только Wi-Fi 2.4 Ghz, но и Bluetooth для быстрого сопряжения (когда устройство находится в режиме сопряжения, приложение сразу его «видит» и предлагает добавить).
Дистанционный выключатель 4 канала 433МГц. Обзор, настройка, подключение

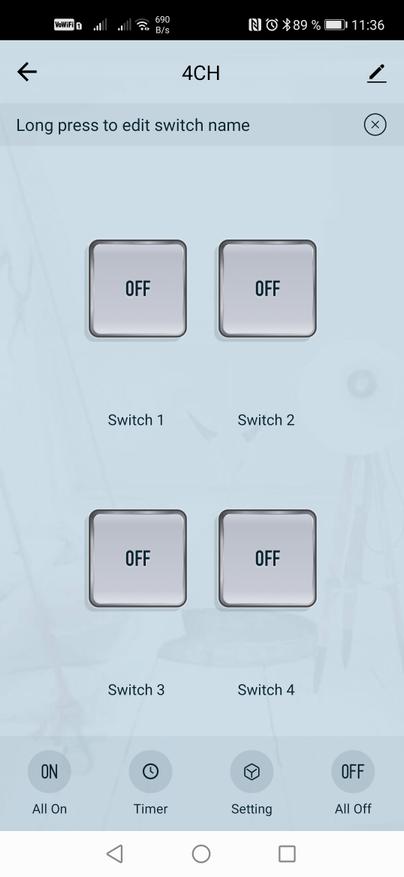

Интерфейс управления простейший — 4 кнопки включения/выключения.
Разумеется, есть всевозможные таймеры.
Можно менять названия отдельных реле и всего устройства. Есть возможность настроить, в каком состоянии будут реле после включения (выключены, включены, состояние, которое было перед выключением).
На плате есть четыре кнопки, управляющих реле.
Дистанционный выключатель 4 канала 433МГц. Обзор, настройка, подключение
Кроме того, реле можно управлять с помощью любого стандартного китайского пульта или выключателя 433 Мгц. Для обучения кнопки пульта нужно подержать кнопку включения соответствующего реле 3 секунды, пока не загорится синий светодиод, после чего нажать кнопку на пульте — она будет запомнена.
При включении реле кнопкой на плате или с пульта, статус кнопки в приложения меняется — видно, что реле включено или выключено.
У платы есть три режима работы:
- обычное включение и выключение реле;
- переключение (при включении любого реле, остальные выключаются);
- включение реле на полсекунды.
Режимы меняются отдельной кнопкой на плате, в приложении их менять нельзя. Режим запоминается и после выключения не меняется.
Плата питается от MicroUSB или от любого источника питания с напряжением от 7 до 32 вольт. В дежурном режиме, когда все реле выключены, она потребляет 50-60 мА. Когда включены все четыре реле, потребление возрастает до 250-270 мА.
На плате установлены реле Songle с контактами, выдерживающими ток до 10A при напряжении до 250 В. Силовые дорожки пропаяны для усиления, сделаны прорези на плате между контактами.
Самый дешёвый вариант платы без корпуса стоит $13 с бесплатной доставкой. Там же есть варианты в корпусе и с пультом в комплекте.
В прилагающейся инструкции это устройство называется «TYWB 4CH 7V~32V RF», но ни на плате, ни в описании на Aliexpress это название не указано.
У этого устройства может быть множество применений (от управления светом, до замыкания контактов нестандартных пультов для управления нестандартными устройствами из систем умного дома).
Источник: www.ixbt.com
Обучаемое 4-х командное радиореле
Данное радиореле было заказано на китайской интернет площадке banggood и предназначено для дистанционного управления 4 различными нагрузками, например управлением гаражными воротами, эл. освещением, обогревом, насосом и прочими нагрузками (все зависит от фантазии пользователя). Стоимость радиореле составляет около 400 рублей.
В комплектацию входит приемник и два пульта (с батареями), а так же инструкция на английском языке. Характеристики приемника:
— Частота 433 МГц
— Напряжение питания DC 12В
— Потребляемый ток 7мА (при срабатывании реле ток потребления кратно увеличивается на 45мА на каждое сработавшее реле)
— Чувствительность приемника -105dBm
— Рабочая температура -40°С+80°С
— Максимальный выходной ток 10А
— Размер 72 x 52 x 26мм Характеристики передатчика:
— Дистанция работы до 200м
— Частота 433 МГц
— Напряжение питания 12В
— Потребляемый ток 13мА (в режиме передачи)
— Размер 56 x 31 x 11мм
Приемник состоит из супергетеродинного RF модуля с кварцевой стабилизацией частоты, микроконтроллера (к сожалению не удалось прочесть маркировку) и микросхемы памяти (в ней хранятся кодовые комбинации пультов). Для обеспечения работы приемника необходим источник питания с постоянным напряжением 12В и выходным током не менее 500мА.
Напряжение питания подаем на двухконтактный клеммник соблюдая полярность. На плате так же присутствует диод защищающий приемник от переполюсовки питающего напряжения. Напротив каждого реле имеется трехконтактный клеммник A-B-C. A-B нормально разомкнутый контакт, который замыкается при подаче исполнительной команды. B-C нормально замкнутый контакт, который размыкается при подаче исполнительной команды. На плате так же имеется светодиод, тактовая кнопка и перемычка при помощи которой выбирается режим работы приемника Особенности работы приемника:
— перед началом работы необходимо произвести сопряжение приемника с пультами дистанционного управления. Для этого подаем напряжение питания на приемник (должен загореться светодиод) и кратковременно нажимаем на тактовую кнопку, после чего светодиод должен потухнуть.
Далее на пульте необходимо нажать любую кнопку, после чего светодиод должен моргнуть три раза и вновь загореться — это будет свидетельствовать о том, что сопряжение пульта и приемника произошло. Таким образом к одному приемнику можно «привязать» до 16 пультов на кодерах 2262, 2260, 1527, 2240. Если Вам необходимо очистить память приемника в случае, если Вы например потеряли один из пультов, то для этого необходимо нажать кнопку на приемнике и удерживать более 6 секунд. Светодиод должен потухнуть, и вновь загореться по истечении 6 секунд, что будет означать полную очистку памяти приемника от сопряженных пультов.
Режим работы приемника:
На приемнике имеется перемычка, которая устанавливает один из трех режимов работы приемника.
— 1 режим без фиксации команды (перемычка на приемнике убрана) – команды выполняются только в момент удержания соответствующей кнопки (кнопок).
— 2 режим с фиксацией команды (установлена перемычка на приемник в левое положение) – команда выполняется после нажатия кнопки, повторное нажатие кнопки отключает команду.
— 3 режим с замещением команды (установлена перемычка на приемник в правое положение) – команда выполняется после нажатия кнопки, команду невозможно отключить. Ее можно только заместить другой командой. О дальности работы радиореле:
При раскрученной и укороченной до 17 см антенне на приемнике уверенная дальность работы составляет всего 20-30 метров прямой видимости с пультами, которые идут в комплекте. Хотя сигнал иногда и пробивается до 50 метров. Но это скорее исключение.
Если Вам нужна бОльшая дальность, то советую приобрести пульт, что на фото ниже.
Как ни странно рекордсменом по дальности работы является белый пульт с укороченной антенной. Уверенная дальность работы с таким пультом составляет 100 метров, хотя дальность может составлять и 200 метров, если пульт ориентировать в пространстве для уверенной передачи команд на приемник. Пульт который выше (приобретался недавно) тоже на 433 МГц, но дальность работы с ним оставляет желать лучшего. Белый пульт куплен на Ебее еще в 2011-2012 годах, тогда стоил он дорого, но и соответственно качество пульта и дальность работы гораздо выше. Даже элемент питания стоит родной тех лет. Итог:
В целом радиореле хорошо себя зарекомендовало в работе. Глюков или сбоев замечено не было. Единственно, что дальность работы не соответствует заявленной в описании товара. Но это решается приобретением дополнительного пульта с внешней антенной. Так же рекомендую применять не импульсный источник питания, так как дальность работы приемника с импульсным источником питания может существенно сократиться.
