Всем добрый день!
Интересная тема. Я себе сделал на днях. Доволен. Рекомендую каждому, у кого есть такая необходимость.
Идея проста. Если у кого то есть несколько пультов от домашних ворот, шлагбаумов, рольставней и тд — собрать все в один универсальный пульт.
Универсальный пульт — дубликатор DUBLICATOR SK4 предназначен для радиоуправления воротами, шлагбаумами или другими радиоуправляемыми устройствами с фиксированным кодом или простым динамическим (пульт Doorhan), работающим на частоте 433,92 мГц. Пульт предназначен для создания дубликата от оригинального.
Пульт состоит из приёмника 433,92 МГц, управляющего микроконтроллера, микросхемы памяти и передатчика 433,92 МГц. В момент программирования (записи), сигнал, принятый от оригинального пульта анализируется и запоминается в микросхему памяти. Затем при
нажатии на кнопку воспроизводится передатчиком пульта. На один пульт DUBLICATOR можно записать сигналы 4-х пультов разных производителей. На каждую кнопку можно записать сигнал длительностью до 3 секунд.
Came универсальный пульт брелок с алиэкспресс запись сигнала 433 мГц
Came универсальный пульт брелок с Алиэкспресс запись сигнала 433 мГц
Заводом изготовителем в пульт записаны тестовые сигналы. Для того чтобы занести в память пульта коды вашего оригинального брелка (или нескольких) необходимо проделать следующие операции:
Внимание! Для защиты от случайного программирования, время между операциями должно занимать не более 5 секунд, иначе пульт выйдет из режима программирования, с сохранением ранее записанного кода.
1. Нажмите одновременно и удерживайте кнопки 2 и 4 на пульте DUBLICATOR, пока не начнёт медленно мигать индикатор — один раз в секунду (удерживать необходимо около 3 сек.
Во время удержания светодиод не должен светиться, если индикатор светится, значит, кнопки были нажаты не синхронно – повторите нажатие на кнопки синхронно).
2. Нажмите кнопку на пульте DUBLICATOR на которую вы хотите записать сигнал, индикатор должен мигать быстро.
3. Поднесите оригинальный пульт вплотную к задней части пульта DUBLICATOR (Рисунок 1).
Нажмите нужную кнопку на оригинальном пульте и удерживайте, индикатор на DUBLICATOR будет светиться постоянно – запись сигнала началась.
Удерживайте кнопку на оригинальном пульте, пока индикатор на пульте DUBLICATOR не погаснет.
Особенность программирования пульта Doorhan
— Поднесите оригинальный пульт вплотную, к задней части пульта DUBLICATOR.
Нажмите нужную кнопку на оригинальном пульте на пол секунды (не более), затем сразу второй раз примерно на 1 сек., после того как индикатор на DUBLICATOR погаснет можно пользоваться или программировать другую. (При управлении автоматикой Doorhan, кнопку на дубликаторе нужно будет удерживать около 1 секунды).
Сигнал записан, пульт готов к работе. Записанный сигнал хранится в энергонезависимой памяти не менее 10 лет (не стирается при смене батареи).
Для того чтобы записать сигнал на другие кнопки, проделайте пункты 1…3. Число программирования – не ограничено.
Рабочая частота: 433,92 МГц (стабилизирована ПАВ резонатором)
Дальность действия: 30…100 м
Дальность действия зависит от условий приёма (электромагнитных помех и прямой видимости антенны)
Элемент питания: 3V CR2032 — 1 шт.
Время работы от одной батареи CR2032: 6…24 мес.
Длительность работы зависит от качества батареи и интенсивности использования пульта.
Длительность записываемой информации для одной кнопки: от 2 до 3 секунд (в зависимости от модели оригинального пульта)
Время выборки сигнала: 20 мкС (частота дискретизации 50 кГц)
Габаритные размеры: 55х43х16 мм
Источник: www.drive2.ru
Китайский пульт для ворот частота 433мгц. Как настроить, обнулить, привязать пульт?
пробовал варианты из ютуба, не получается и там пульт чутка другой
Голосование за лучший ответ
что значит настроить пульт.?
6ecenokУченик (125) 6 лет назад
ок, как его обнулить и привязать другой сигнал
виктор носков Оракул (88323) по инструкции.
что с другой стороны платы? она двусторонняя.
на черной 8ножке что написано?
вот и я ничего на 8ножке не вижу. так и думал — заказная она как капли черные. забей ниче не выйдет кроме производителя или снять 8ножку с донора ничто ты не изменишь
6ecenokУченик (125) 6 лет назад
на 8ножке ничего нету (
6ecenokУченик (125) 6 лет назад
хреново, зато это хреновина на 100% глушит любой брелок, при нажатии на кнопку и удержании её)
настраивают не пульт а приёмник.
бывают брелки программируемые, обычно на них нажимают одновременно две кнопки и держат несколько секунд, после чего должен замигать светодиод. ложишь его рядом с рабочим брелком и нажимаешь на рабочем кнопку которая открывает ворота.
но если брелок не программируемый, то нужно его прописывать в самом приёмнике на воротах.
варианты тоже разные
6ecenokУченик (125) 6 лет назад
вот правильно, примерно так он программируется, как заявил китаец у которого я его купил на али, но что-то не работает
Gentleman Искусственный Интеллект (147451) пробуй нажимать разные кнопки на 7, 10 секунд. их там не так уж и много две одновременно.
Обратитесь к профессионалам, которые много лет ставят автоматические ворота http://stavimvorota.ru/ мы себе на участке устанавливали через эту фирму и никаких проблем не возникло, прошло уже 4 года и все работает без нареканий.
А зачем вам мучиться и думать что да как? Самим вам сложно будет что сделать, а если приглашать специалистов для этого дела, то они бесплатно точно не придут. Поэтому надо перед покупкой интересоваться и смотреть какой товар вы выбираете и приобретаете. Такие товары надо ответственно подбирать. Следующий раз смотрите внимательней.
Можете посмотреть пульт для ворот Came.
Вот Вам перевод (корявый но понятный) настройки именно этого пульта. Все работает прекрасно более года.
1) Нажмите и удерживайте “A” и “B” кнопки вместе-светодиод будет Вспышка 3 раза
2) держать в руках кнопку «А» и освободить кнопку «B»
3) держит кнопку «А» и нажимает кнопку «B» 3 раза, led запускает мигающий нон-стоп
(Обратите внимание: во время процедуры удаления, удостоверьтесь, что сохранить кнопку “A” нажала все это время)
Теперь нажмите на любой ключ на пульте управления, Светодиодный Фонари не яркие, поэтому удалите код кода; при нажатии на кнопку светодиодный-лампа освещается, что указывает на то, что оригинальный код не удален!
Step2-клон вашего оригинального пульта
1) Поставьте оба пульта в «Назад обратно» положение. Убедитесь, что они имеют прямой контакт.
Или два пульта дистанционного управления должны быть размещены в максимально возможной степени (Положите два пульта дистанционного управления на настольной стороне по бокам с нулевым расстоянием)
2) Нажмите и удерживайте одну кнопку на своем оригинальном пульте и одну кнопку на пульте клонирования.
Держите в руках, пока светодиодный не сделает 2 Блинков (Примечание: светодиодный 2 blinks не освободить кнопку)
Затем 3 мигает, и вы успешно Клонировали. (другие кнопки следуют той же выше эксплуатации)
Источник: otvet.mail.ru
Обзор пульта дистанционного управления с функцией записи кода 4-Channel Cloning 433MHZ
Здравствуйте. Обзор пульта дистанционного управления с функцией записи кода Он может копировать как фиксированные так и динамические коды.
А понадобился мне этот пульт для открывания шлагбаума. Конечно можно было купить по месту жительства. Но цена. 2800 рублей! Спасибо, не надо.
Я уж лучше на али поищу. И начал искать.
Первый пульт покупался наугад, единственный критерий частота 433 Мгц. Он считывал информацию с оригинального пульта, но шлагбаум не открывался. После этого купил такой.Когда покупал была надпись, что поддерживается динамический код, потом исчезла. Но если первый брелок хоть записывал, то этот даже не записывал оригинальный код.
Испытал судьбу в третий раз и выписал сабжевый пульт.
Данные:
Канал:4
Частота:433 мГц
Модель :UA19
Frequency:433MHz
Battery:Built in
Пульт сделан на редкость добротно. Корпус — пластик комбинированный с нержавеющей сталью. Для крепления к ключам имеется кожаный ремешок.
От случайного нажатия кнопки защищены скользящей пластинкой двигающейся в пазах с небольшим усилием.
Как пользоваться. Сначала надо стереть имеющуюся информацию. Для этого нужно зажать две кнопки А и В и дождаться чтобы диод мигнул 3 раза. После этого отпустить одну кнопку и нажать ее три раза, после чего диод начнет быстро мигать. Все, информация стерта.
Это подтверждается также отсутствием свечения диода при нажатии кнопок.
Процедура конечно не совсем простая и без инструкции вряд ли кто догадается так сделать.
Теперь можно скопировать код. Берем оригинальный пульт и располагаем оба пульта как можно ближе друг к другу. Одновременно нажимаем кнопки на обоих пультах, на дублируемом пульте диод мигнет 3 раза, а затем быстро замигает — код записан.
Иду к шлагбауму и испытываю щенячий восторг- работает.

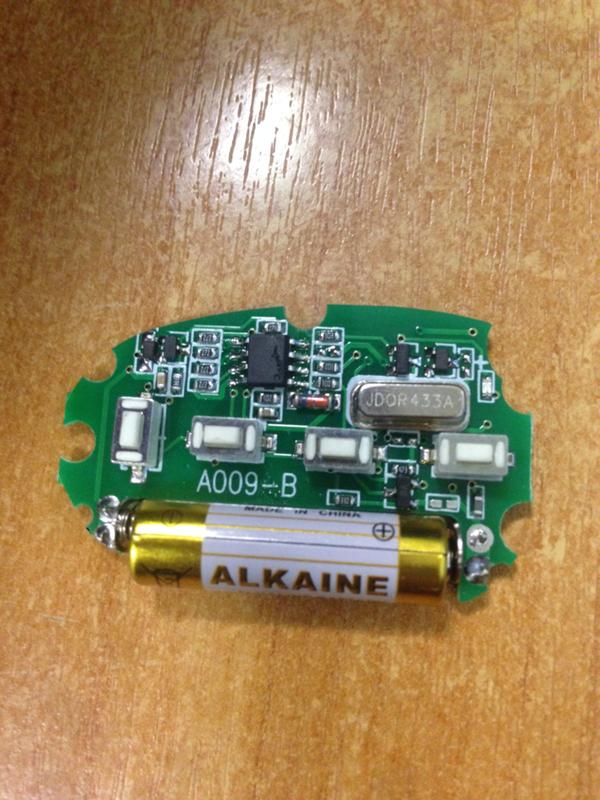

Разбираю девайс.

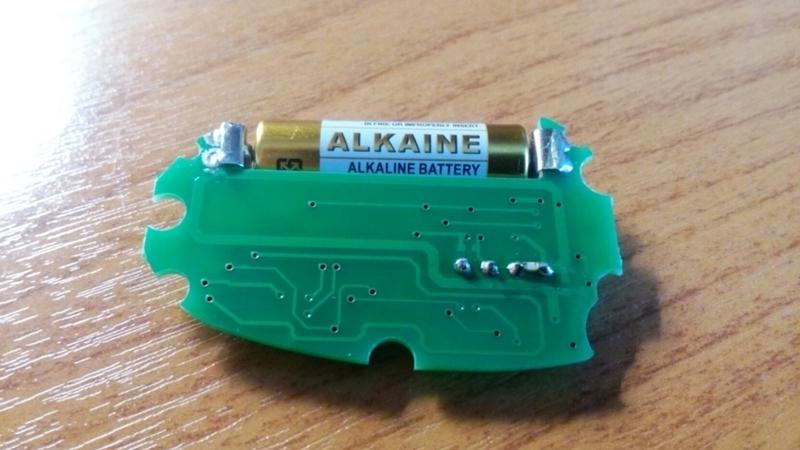

Питание от алкалиновой батарейки 27А 12 В

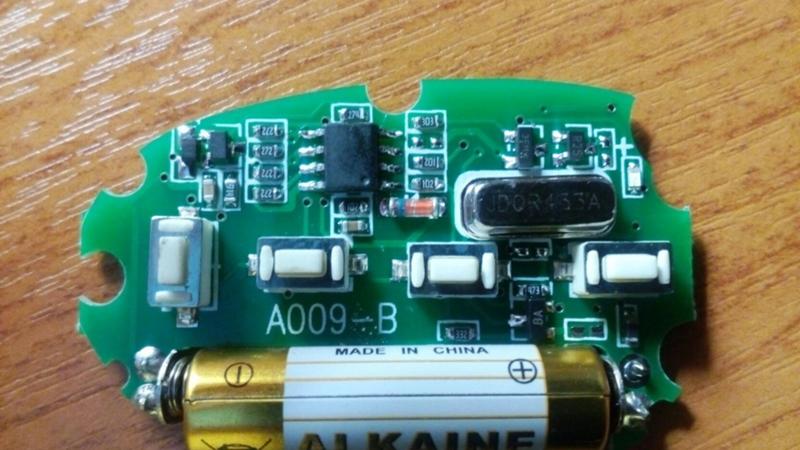

Название чипа неизвестно, надпись стерта
После разборки -сборки проверяю пульт на работоспособность.
Блин, не работает. Что не так? Я даже батарейку не вытаскивал из слота. Одна только версия- статическое электричество. В комнате где я разбирал сабж, зимой воздух очень сухой, и иногда ощутимо может «токнуть» при прикосновении к какому нибудь предмету.
Пришлось опять искать донора. Это оказался пульт другой конструкции, чем в первый раз. И если код скачанный с первого пульта позволял производить открытие и закрытие шлагбаума одной кнопкой, то со второго пульта пришлось записывать код на 2 кнопки, открытие и закрытие отдельно.Вот такие нюансы. Это видно по нижнему видео. Для закрытия нажимаю на ту же кнопку(А) — реакции нет. Нажимаю на (В)- процесс пошел.Если на открытие нажать кнопку В, то закрывает уже кнопка А.
Забыл сказать, что шлагбаум от бренда Doorhan. Дальность действия пульта до 50 м
Теперь показываю внутренности «неудачных» пультов. Ссылки в начале обзора.Скопилась небольшая коллекция.
Может кому интересно будет.
Первый.
Второй
Вывод. Покупать в интернете подобные пульты это лотерея. Даже если параметры сходятся они могут некорректно работать.
Надеюсь, своим обзором я помог нуждающимся в поисках нужной вещи.
