Помимо оригинального модема Huawei e3372, есть еще модифицированные. Что понимается под модифицированными 3G/ 4G модемами — те же самые устройства, но с доработанной прошивкой, позволяющей показывать и изменять новые настройки.
Возможность видеть уровень сигнала RSSI, шумов SINR.

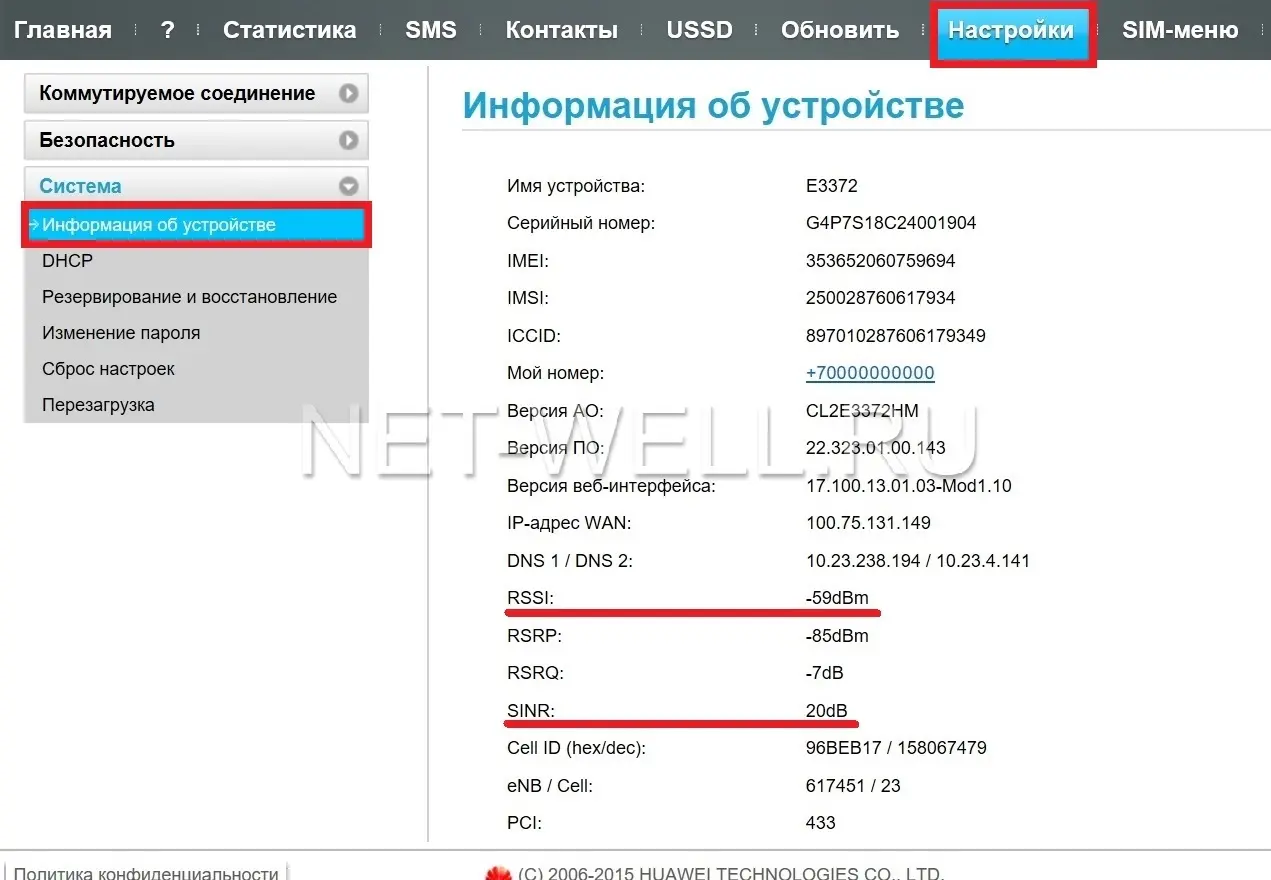

Для более точной и правильной настройки 3G/ 4G антенн, рекомендуем ориентироваться на показания уровня сигнала RSSI и соотношение сигнала/ шум (для 4G — SINR, для 3G — Ic/Io). Для этого зайдите на веб интерфейс модема Huawei e3372m 1, в меню «Настройки» — «Система»- «Информация о модеме».
Здесь вы можете онлайн наблюдать за значением уровня сигнала и шумов. Чем выше эти значения, тем лучше сигнал, тем выше скорость Интернета можно получить. Но учтите, что могут быть отрицательные значения, соответственно — 60 лучше, чем -80.
[LIVE] HUAWEI E3372-325: ПЕРВЫЕ ВПЕЧАТЛЕНИЯ / ПРИЛЕТЕЛО ОБНОВЛЕНИЕ
Как происходит на практике- вы поворачиваете антенну на 10-15 градусов и в течение 1-2 минут, смотрите на значения уровня сигнала, так повернув на 360 градусов вы поймете где у вас самый лучший уровень сигнала. При настройке антенны, могут быть нюансы, в частности, ближайшая к вам вышка с отличным уровнем сигнала, может показывать меньшую скорость интернета, поэтому не забывайте мерять скорость Интернета, в каждом положении, где уровень сигнала показывает улучшение сигнала. Бывают случаи, когда вышка находящаяся дальше и показывающая хуже значения уровня сигнала, показывает выше скорость Интернета, поскольку менее загружена другими пользователями.
Использование смарфтонных сим карт.
В модифицированных модемах есть возможность использовать сим карты предназначенные для смартфонов и планшетов: МТС безлимитище, МТС тарифище, Билайн анлим и т.д. Т.е. за относительно не большие деньги вы можете пользоваться безлимитным Интернетом. Для того, что бы использовать смартфонные сим каты не требуется дополнительных действий и настроек, просто вставляете сим карту в модем и пользуетесь безлимитным Интернетом.
Выбрать частоту работы 3G/ 4G Интернета.
В 3G/ 4G модеме Хуавей е3372m1, есть возможность вручную выбрать на какой частоте будет работать модем. Для этого зайдите в «Настройки» — «Коммутируемое соединение» — «Настройки сети».
Когда это нужно?! Например, у вас ловит связь 4G в двух частотах 1800 и 2600 МГц, и модем периодически переключается то на одну частоту, то на другую. Но на частоте 1800 МГц скорость значительно ниже, тогда вы можете вручную задать работать модему только в частоте 2600 МГц. В итоге модем не будет переключаться с разных частот, будет всегда показывать максимальную скорость 3G/ 4G Интернета.
Как прописать точку доступа APN в модеме Huawei E3372
Вывод.
Модифицированный Huawei 3372m 1 оставил стабильность работы оригинальной прошивкой, дополнив их новыми возможностями. А именно: возможность использовать смарфтонные сим карты (МТС Безлимитище, МТС тарифище, Билайн Анлим и т.д.), в режиме онлайн видеть уровень сигнала для более точной настройки 3G/ 4G антенны и возможность выбирать вручную частоту работы мобильной сети.
Источник: net-well.ru
Настройка 3G-4G антенны через WEB-интерфейс модема
Как мы с вами, уважаемый аноним, уже отметили в статье «Что такое MIMO антенна», мы живем в эпоху цифровой революции, когда технологии стремительно меняются. Еще вчера мы настраивали антенну с помощью модема по программе MDMA, а сегодня этот метод безнадежно устарел. Причем даже разработчик полностью прекратил поддержку программы и закрыл ее сайт. Что же произошло? Спросите вы. И я вам отвечу…
Старые модемы, которые видит MDMA, определяются в Диспетчере Устройств Windows как «модем» и управляются с помощью AT-команд, для чего приходится устанавливать специальное приложение типа «менеджер модема». Новые модемы, которые появились на рынке в течении нескольких последних лет, в том же Диспетчере Устройств видны как «сетевое устройство» и управляются через WEB-интерфейс с помощью обычного браузера.
Олдфаги еще помнят, что «сетевая карта» и «модем», которые они вставляли в PCI(ISA) порт системника — это две большие разницы. Здесь же принципиальных отличий нет, поменялся только механизм взаимодействия модема с ядром Windows. Зачем оно надо? Спросите вы. И я вам опять отвечу.
Мы получили платформонезависимый (единый во всех операционных системах) способ управления модемом. Не нужно устанавливать отдельную программу для этих целей. Не важно где вставлен модем, в USB-порт вашего компьютера или подключен к Wi-Fi маршрутизатору, вы всегда можете получить доступ к нему просто набрав его локальный сетевой IP-адрес в своем браузере. Просто и удобно, согласитесь.
При этом, отпадает необходимость и в специальных программах для настройки антенны с помощью такого модема, вся информация доступна теперь в том же браузере. Рассмотрим как это сделать на примере распространенного HUAWEI E3372 (в залоченном варианте он же MTC 827F, MEGAFON M150-2, Билайн E3372/E3370, TELE2 E3372h-153). Для доступа к модему необходимо открыть браузер (Explorer, Chrome, Opera, Firefox), в адресной строке ввести IP-адрес модема: 192.168.8.1 и нажать кнопку Enter.
У других модемов нужно покопаться в меню и на одной из вкладок (это может быть «?», «статистика» и т. д.) найти подобную таблицу.Нас интересуют два параметра:
- RSSI (Received Signal Strength Indication) уровень принимаемого модемом сигнала. Это есть основной «честный» показатель уровня. Измеряется по логарифмической шкале в дБм. Другие параметры из таблицы, такие как RSCP, RSRQ, RSRP, CQI — являются служебными. Они, как правило, коррелируют с RSSI, поэтому на них не следует особо обращать внимания.
- Второй, не менее важный параметр, особенно в условиях плотной застройки – соотношение сигнал/шум. Обозначается для 3G :ECIO (Ec/Io) или Ec/No; для 4G:SINR (Signal to Interference / Noise Ratio) или CINR (Carrier to Interference / Noise Ratio). Измеряется по логарифмической шкале в дБ.
Поворачивая нашу антенну мы должны добиться максимально высоких показателей RSSI и SINR. Причем, следует понимать, что -70 дБм выше, чем -80 дБм. То есть по аналогии с термометром нам необходимо добиваться более «теплых» значений. При настройке надо помнить, что информация в браузере обновляется не сразу, а с задержкой в 10..15 сек.
После настройки антенны следует обязательно проверить скорость соединения. Не всегда можно добиться желаемой скорости делая упор только на антенну. Иногда скорость ограничивается на уровне соты, по разным причинам. Причем техподдержка не особенно любит признаваться в этом.
Иногда ограничение идет на уровне модема (аппаратно и/или программно), особенно если он «не первой свежести». Да мало ли этих причин ограничения скорости! Поэтому возможно придется повторить процедуру настройки, сменив базовую станцию или даже оператора, пока вы не достигнете желаемого результата.
- Как узнать частоту 3G, 4G LTE.
- Что такое дБ и дБм?
- Что такое MIMO?
- Настройка антенны с помощью программы MDMA.
- Как проверить скорость интернета?
Источник: 3g-aerial.biz
Настройка (юстировка) 3G 4G антенны на базовую станцию оператора
Данное руководство поможет выбрать правильное место установки, определить качественный сигнал и наиболее точно настроить антенну на базовую станцию самостоятельно, используя встроенный в прошивку модема функционал «Вращение антенны» отображающий параметры сигнала в режиме реального времени.
- Первое и главное условие при выборе точки установки — минимизация препятствий на пути к вышке оператора, приводящих к затуханию и деградации сигнала. Такие преграды как: здания, высокие густые деревья расположенные на расстоянии менее 2 метров могут отражать и поглощать радиоволны. Установка вплотную к металлической кровле (меньше 30 см.) так же может негативно повлиять на качество сигнала;
- В низинах антенну рекомендуется поднимать как можно ВЫШЕ (что вполне логично), если у вас остаются излишки кабеля, то можно пренебречь затуханием в пользу высоты;
- Если по ряду причин монтаж на мачту невозможен и принято решение установки на фасадный кронштейн, антенну следует устанавливать в месте, где сигнал максимален.
Как выбрать оператора и найти базовую станцию?
Если вышка оператора находится в зоне видимости, известна её принадлежность, достаточно ориентировать антенну на нее и вероятнее всего у вас всё заработает. Но как поступить если оператор неизвестен, а быстрый интернет очень нужен. Вот несколько продуктивных советов:
1.) Проверить качество покрытия операторов по картам на сайтах :
2.) Если у вас один оператор, но местоположение базовой станции неизвестно, то данную можно уточнить позвонив на горячую линию оператору озвучив населенный пункт где вы находитесь и запросить информацию по расположению ближайшей станции .
3.) Если же вышек несколько, рекомендуем запастись сим картами разных операторов (попросить родственников, соседей на 15-30 мин. для теста) и уже практическим путем, переставляя сим карты проверить на какой скорость будет выше. Все наши модемы прошиты под смартфонные тарифы, поэтому интернет будет работать на любой карте. Тестирование лучше всего выполнять с наиболее высокой точки, либо из окон 2 этажа.
Определение правильного направления
при помощи функции «Вращение антенны». Модем 3372h
Производите замеры, собирая данные о мощности/качестве принимаемого сигнала в режиме реального времени благодаря прошивке модема. Эта процедура не потребует специфических знаний, производить ее можно до монтажа антенны, например из окон 2 этажа. 1) Включите блок питания в розетку, подключитесь ПК кабелем к роутеру либо сети WIFi, запустите браузер и перейдите на интерфейс модема по адресу: http://192.168.8.1
Рисунок 1 — Главное меню модема. Обозначение типа принимаемого сигнала сети:
Как правильно и наиболее точно определить направление.
В меню модема кликните на пункт «Антенна»
Рисунок 2 — параметры сигнала.
Значения параметров 4G LTE :
- Down/Up: Частота на которой вещает базовая станция оператора. В нашем конкретном случае — это частота 1800 (1845.2/1750.2 МГц) — в основном применяется в загородных зонах (село, деревня и пр.), в остальных случаях: 2600 МГц, (городская зона), частота 800 МГц — частота с самой длинной волной и радиусом действия, но скорость обычно не более 10-12 Мбит/с.(так же зачастую встречается в загородной зоне);
- CINR: (Пожалуй, самый ВАЖНЫЙ показатель, влияющий на скорость) определяет степень полезного сигнала к общему шуму. Здесь так: чем значение больше, тем сигнал качественнее. В случае отрицательного SINR (сигнале преобладает шум), скорость подключения будет невысокой, а LTE соединение нестабильным.
- RSSI: Базовая характеристика мощности сигнала. После того как вы определили уровень сигнала 3G/ 4G предлагаю разнести их по группам:
| Показатели качества принимаемого сигнала | Значения параметров | |
| RSSI | SINR (Ec/Io) | |
| Отличные | -30 . -50 dBm | 30 dB и более |
| Хорошие | -50 . -70 dBm | 20 dB — 30 dB |
| Средние | -70 . -85 dBm | 10 dB — 20 dB |
| Плохие | -85 . -110 dBm | менее 10 dB |
Значения параметров 3G
- EcIo: (вариации — Ec/Io, Ec/No): влияние эфирных шумов на качество сигнала (чем положительнее показатель, тем лучше). При разгруженной сети значения EcIo растёт к 0. С ростом числа абонентов, снижается пропускная характеристика и параметры ухудшаются до -13..-15 дБ, после чего может переход 3G->2G. В этом случае Вам следует подобрать менее загруженную вышку или сменить оператора. Для 4G этот параметр характеризуется как CINR.
- RSCP: Мощность первого сигнала принимаемого вашим устройством при установке связи с базой. -70 хороший, -100 низкий.
