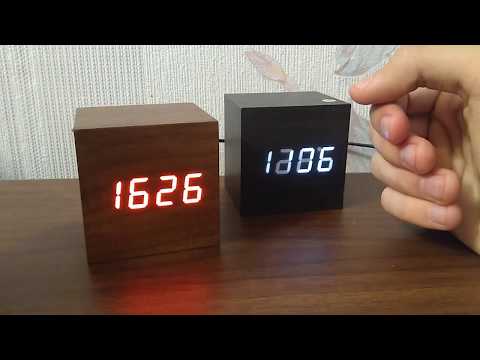

Про «деревянные» настольные цифровые часы ⏰ будильник типа КУБ
Имеем в наличие кубические деревянные часы. Называются они «деревянные», но сделаны не из дерева абсолютно, а из пластмассы, покрытой виниловой плёнкой с текстурой дерева. Как оказалось, светлый цвет плох тем, что при освещении часов солнцем спереди цифр почти не видно.
Не хватает контрастности между цифрами и фоном. Плюс куб избыточно большой, лучше покупать такие:
Часы имеют три будильника; могут показывать не только время, но и дату (месяц:число, причём месяц идёт первым, что непривычно), и температуру окружающего воздуха. Причём в режиме DP-2 все эти три показания меняются по кругу: 10 секунд светит время, потом 3 секунды дата, потом 3 секунды температура.
НАСТОЛЬНЫЕ ЧАСЫ ПОД ДЕРЕВО С Алиэкспресс
Но лучше бы всё показывалось сразу и очень бы хотелось ещё день недели поиметь… Т. е. такой, например, вариант:
Но тут шрифт дня недели стрёмный, отображается год (нафик надо) и чёрный цвет мрачноват. И температуры нет. Впрочем может и не надо: температуру эти часы показывают мало того, что неправильно, так ещё это значение меняется каждые две минуты.
Так же выяснилось, что часы жутко ярко светят ночью, спать невозможно. И хотя по многочисленным мануалам в Сети в таких часах должна быть регулировка яркости индикатора, вот именно в моём экземпляре её почему-то нет. Зато есть автоматическое уполовинивание яркости в 18:00 и возвращение её в исходное состояние в 7:00, но это не помогает (даже с уполовиненной яркостью слишком ярко). Причём изменить эти значения (18:00 и 7:00) нельзя, отключить нельзя, от месяца не зависят, от географической широты не зависят.
Что-то надо делать. Например, разобрать что ли:
Но не тут-то было. Не разбирается. Задняя панель оттягивается на 5 мм, но потом ощущение такое, будто там пружинным образом провода удерживают, будучи припаянными или приклеенными к передней панели.
Тогда остаётся только наклеить что-нибудь полупрозрачное на всю переднюю поверхность. Например, мебельную самоклеющуюся виниловую плёнку с текстурой тёмно-коричневого дерева. Но она оказалась слишком толстой и почти непрозрачной. Другой вариант (удачный) такой:
Приклеиваем кусок засвеченной фотоплёнки. Теперь и ночью не как фонарь светит и днём вполне хорошо видно благодаря сильному контрасту.
Питаются часы как от сети,
так и от 3-х ААА батареек. Этот адаптер на фото 7 через 2 года работы взорвался внутри, сгорел. Вроде как из-за скачка напряжения в доме (ещё две светодиодные лампочки сгорели в этот момент).
В отсеке для батареек есть ещё и сразу так сходу не обнаруживаемая, прикрытая крышечкой батарейка-таблетка, благодаря которой часы продолжают идти в отсутствие любого электропитания и сохраняются все настройки. Иногда почему-то не срабатывает… т. е. всё сбрасывается, если отключить от сети. Но вообще, тройное питание здесь — это круто.
На задней панели есть два загадочных элемента:
Первый — дырочка — возможно отверстие для микрофона. Эти часы имеют режим энергосбережения в котором монитор гаснет через 30 секунд, а если хлопнуть в ладоши (или иной громкий звук; или будильник сработает), то монитор включится на 30 секунд.
А вот второй элемент — блестящая полусфера — так и непонятно что. Если заклеить — ничего не меняется (особенно яркость свечения цифр, если предполагать, что это датчик освещённости).
В общем, учитывая, что внутри там очевидно крутой микроконтроллер стоит, на который можно было бы повесить гораздо больше возможностей и, главное, лучшее поведение (например, зависимость яркости свечения монитора от датчика освещённости), часы эти… разочаровывают. Слишком много чего хочется по-другому…
Update 02/21/2021
Ещё способ понизить яркость свечения цифр дисплея. Обнаружилось, что яркость цифр зависит от входного напряжения питания. В частности при напряжении 2.16 вольт (вместо 5.0) цифры полностью гаснут, но часы идут. При напряжении 2.4 В цифры едва светятся, при 2.7 светят приемлемо тускло, особенно в ночи и с учётом гашения яркости на ночь в 18:00 (не освещают ярко комнату как при 5-ти вольтах). Для снижения входного напряжения покупаем на Алиэкспрессе и вставляем в разрыв питания какой-нибудь понижающий преобразователь напряжения,
Фото 10
Фото 11
например, adjastable модуль на чипе MP1584EN. Крутя переменный резистор (R на Фото 11) выставляем выходное напряжение 2.7 вольта — идеал. Почти. Первая цифра 2 в 21:00 почему-то становится почти невидимой (скорее всего, дефект конкретного экземпляра часов).
Update 04/09/2021
Во-первых, идея тонировкой с помощью засвеченной фотоплёнки оказалась плохой.
Цифры за годы эксплуатации умудрились таки проэкспонироваться на плёнке (см. Фото 12), так что теперь цифры часов стало совсем плохо видно.
Во-вторых, часы удалось всё-таки вскрыть:
Оказывается, с двух боков задняя панель приклеена к корпусу. Силовым вытягиванием вытащить её удалось… возможно клей со временем иссох. Внутри наблюдаем такое устройство:
Микроконтроллер залит компаундом, поэтому неизвестно какой:
Всё очень плохо: флюс, пайка, загнутые детали.
Микрофон (фиолетовая стрелка на Фото 16) расположен очень далеко (где-то 1 см) от звукового отверстия (бирюзовая стрелка на Фото 16). А вот неизвестный датчик №2 с Фото 9 оказался терморезистором
с отрицательным ТКС, с сопротивлением 10К при 25ºС и это датчик температуры, который благополучно измеряет температуру задней панели корпуса часов (а должен окружающего воздуха).
