Позвали однажды играть в дозор по городу, по ночам. Бегать по забросам, загаданным точкам, искать коды и решать задания. Очень увлекает. Ну и пошло поехало. За несколько дней до начала игр встал вопрос собрать фонарей для команды, да что б светил неплохо, ну и подольше светили, более менее надежные и простые и обязательно на аккумуляторах (18650).
Да побольше. Игры то ночью, нужно чем-то светить.
Есть целая куча металлических сальников для блоков, есть куча старых картриджей от принтеров. Так же задолго до сборки с Алиэкспресс были заказаны 1 ваттные светодиоды в кол-ве 50шт на радиаторах.
Поехал купил линзы в магазин вот такие. С крепежом для радиатора и утапливаемые в корпус фонаря:
Нужен корпус. Для этого отлично подошли старые алюминиевые фотобарабаны от картриджей лазерных принтеров. Их у меня куча, знал что из них можно выдрать что-то полезное и забрал с работы списанные. Счищаем светочувствительный слой ацетоном. Остается либо прочный керамический слой (кремовый цвет), либо можно до металла счищать.
Мощный фонарь своими руками 100 Ватт
Керамический лучше оставить, он очень прочный и хорошо защищает люминь под собой. Даже не царапается. Вот такие барабаны.
Полный размер

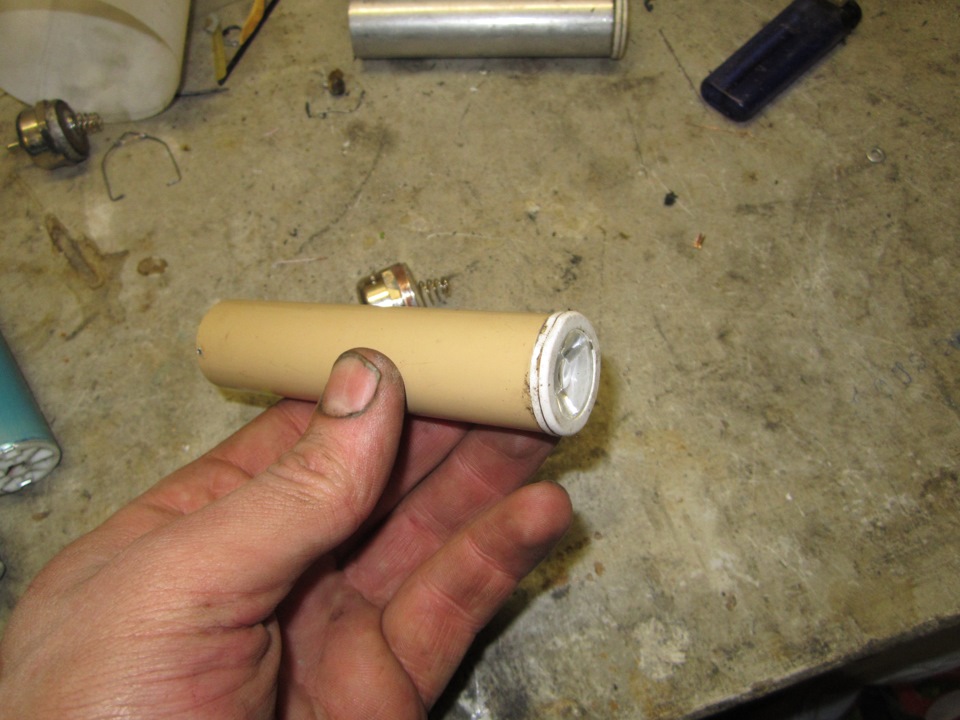

Один барабан- 2 корпуса. Я отрезал длинной 93мм. Что б уместить туда аккумулятор и начинку.
Сначала делаем «драйвер». С этим я особо не парился, времени небыло что бы ждать AMC7135. Поэтому я рассчитал резистор и поставил его. Резистор получился 3.2 Ома. Как раз ток был порядка 310-320мА с свежим аккумом.
Фото внутрянки сделать не смог, дабы не смог разобрать фонарь, там на эпоксидке все сидит.
Берем 1 сторонний текстолит, вырезаем кругляш по размеру радиатора. На нем «фрезеруем» дорожки, что б посадить резистор. Вырезаем из меди (0.3-0.5 мм) полоску. П-образно ее сгибаем, что бы под ней смог пройти резистор и припаиваем к кругляшу. Это будет «плюс» у фонаря.
Приклеиваем этот кругляш к радиатору светодиода. Проводом МГТФ подпаиваемся к диоду.
Прикручиваем этот бутерброд к линзе. «Минус» светодиода, подпаяв, выводим оголенной медной проволокой к одной из 3х ножек линзы. Сбоку. При помощи этой проволоки мы заводим «минус» на корпус фонаря. Нагрев проволочку слегка на 13 утапливаем в пластик. Мажем эпоксидкой по кругу, вставляем в корпус с натягом проверяем контакт с корпусом и откладываем сохнуть.

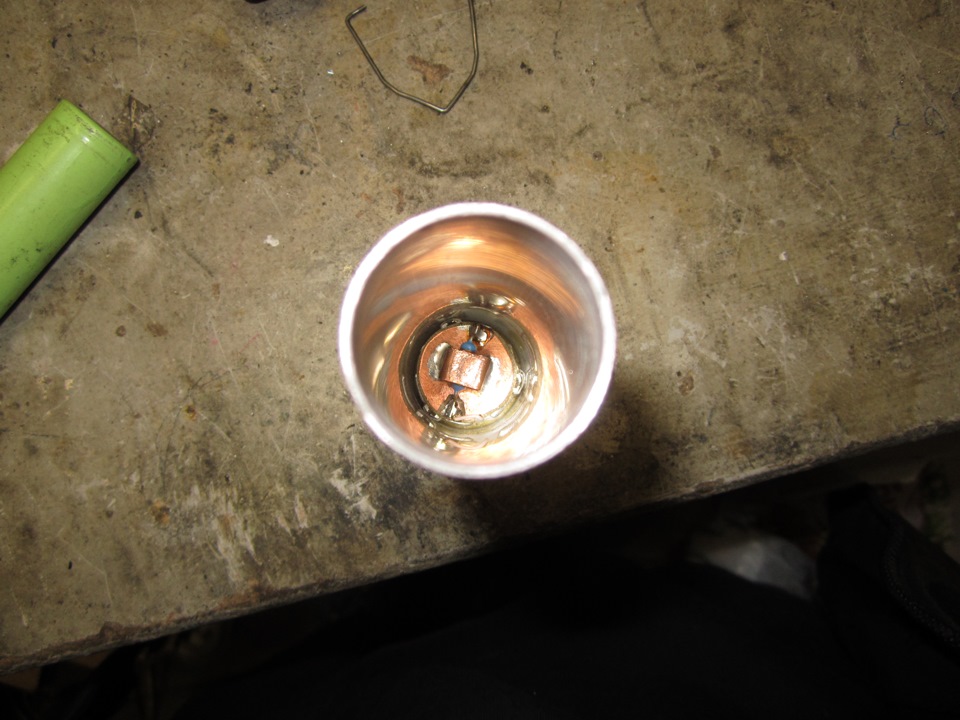

Вот фото изнутри (как смог сфотал.)
Полный размер
А вот наружная часть.
Полный размер
Потом нужно вырезать полоску из пленки, которую сворачиваем в трубочку и вставляем в корпус. Она съест лишний диаметр для того, что бы аккумулятор не болтался внутри. Ну и за одним изолирует стенки корпуса от аккума.
Теперь делаем заднюю часть. Для этого я расчехлил пакет с ранее запасенными сальниками с работы.
Так же вырезаем из текстолита кругляш по внутреннему диаметру сальника, на нем у нас будет напаяна пружина. С другой стороны тоже выпиливаем кругляш по размеру отверстия. Сверлим центр, приклеиваем туда кнопку. Кнопка будет коммутировать аккумулятор по «минусу» (как концевики на дверях в авто.) и фонарь включится. Припаиваемся к пружине, а от нее провод к кнопке на один из выводов.

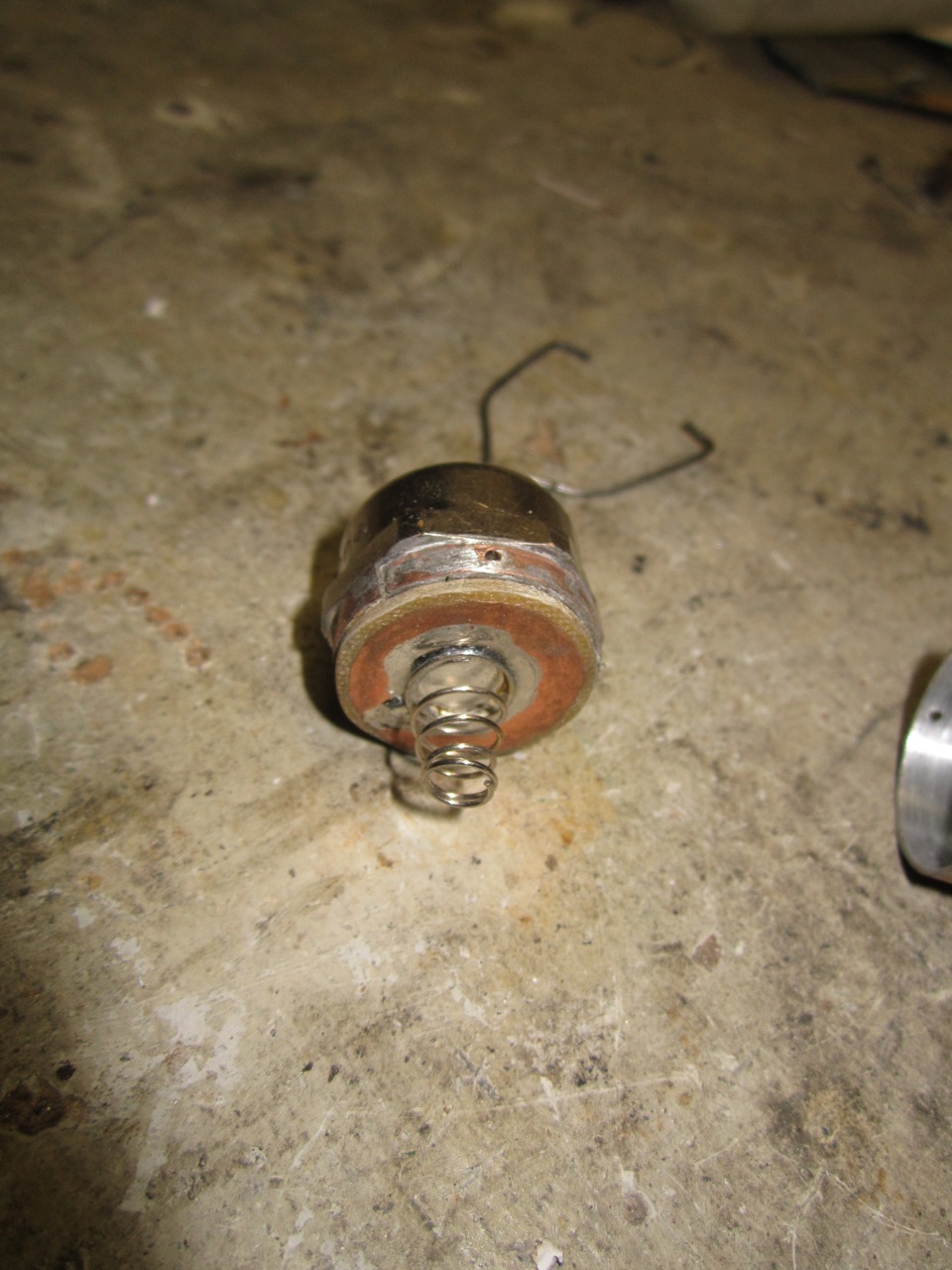

Со 2го вывода кнопки паяемся к корпусу самого сальника.Собираем все в кучу и обильно заливаем термоклеем. Получается вот такая штука. Т.к. сальник не совсем по размеру трубки, я напаял на пояске по кругу медную полоску, что бы компенсировать малый диаметр.
Полный размер
Полный размер
Теперь надо как-то фиксировать это дело на корпусе. Резьбу резать негде, и нечем. Решил сделать так:

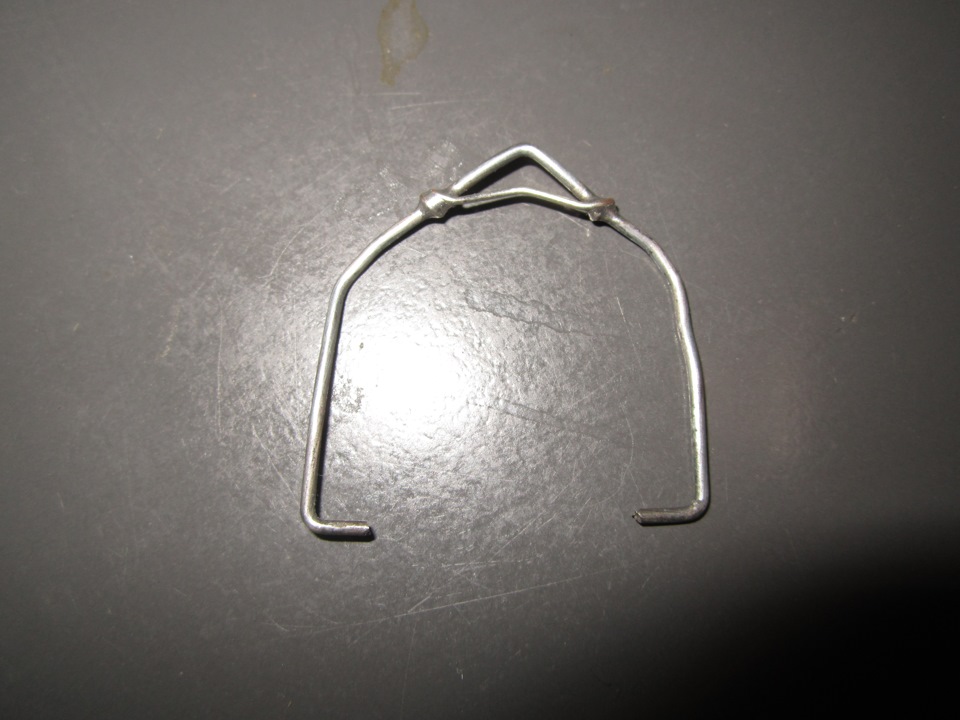

Вставил эту крышку в фонарь, зафиксировал. Сверлом в 1-1.5 мм просверлил 2 отверстия по бокам. Согнул из стальной проволоки фиксатор, который будет держать нам задницу фонаря, за него же можно и веревку приделать, что б из рук не выпадал. Вот такая штука.
Полный размер

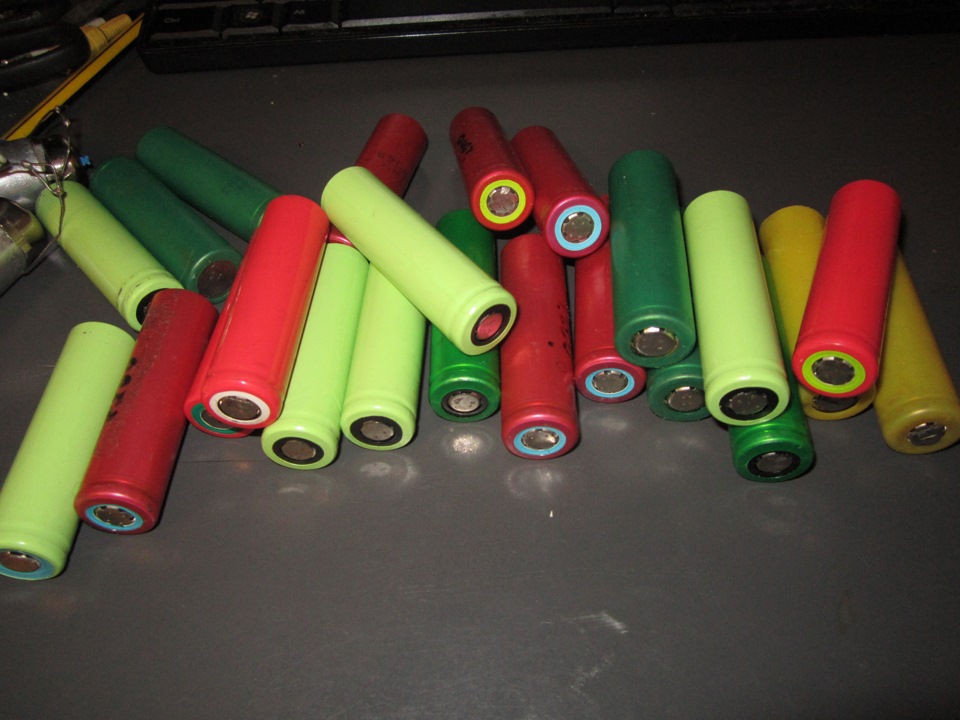

Опосля высыхания эпоксидки берем аккумуляторы 18650 надерганные из ноутбучных батарей
Полный размер
Вставляем в фонари и бежим на забросы играть)
Источник: www.drive2.ru
Самодельный супер яркий мини LED-фонарик 3 Вт
Светодиоды сегодня встраивают куда угодно – в игрушки, зажигалки, бытовую технику и даже в канцелярские товары. Но самое полезное изобретение с ними – это конечно же фонарик. Большая часть из них автономны и выдают мощное свечение от небольших аккумуляторов. С ним не заблудишься в темноте, а при работе в слабоосвещенном помещении этот инструмент просто незаменим.
Небольшие экземпляры самых разных LED-фонариков можно купить практически в любом магазине. Стоят они недорого, но качество сборки может порой не радовать. То ли дело самодельные устройства, которые можно сделать на базе самых простых деталей. Это интересно, познавательно и оказывает развивающее действие на любителей мастерить.
Сегодня мы рассмотрим очередную самоделку — LED-фонарик, сделанную буквально из подручных деталей. Их стоимость не более нескольких долларов, а эффективность устройства выше чем у многих заводских моделей. Интересно? Тогда сделайте ее вместе с нами.
Принцип работы устройства
На сей раз светодиод подключен к аккумулятору только через сопротивление на 3 Ом. Поскольку в нем присутствует готовый источник энергии, ему не требуется накопительный тиристор и транзистор для распределения напряжения, как в случае с вечным фонариком Фарадея. Для зарядки аккумулятора применяется электронный модуль зарядки. Крохотный микромодуль обеспечивает защиту от перепадов напряжения и не допускает перезарядки аккумулятора. Заряжается устройство от USB разъема, а на самом модуле находится разъем микро USB.
Необходимые детали
- Пластиковый шприц на 20 мл;
- Светодиод на 3,4 В/3 Вт;
- Линзы для светодиодного фонарика с корпусом;
- Микро-кнопка выключатель;
- Резистор на 3 Ом/0,25 Вт;
- Микромодуль подзарядки TP4056;
- Отрезок алюминиевой пластины для радиатора;
- Несколько медных проводов;
- Аккумулятор на 3,7 В;
- Суперклей, эпоксидная смола или жидкие гвозди.
Собираем мощный светодиодный фонарик
Подготовка светодиода с линзами
Берем пластиковый колпак с линзами, и размечаем окружность радиатора. Он нужен для охлаждения светодиода. На алюминиевой пластине размечаем посадочные пазы, отверстия и вырезаем радиатор по разметке. Это можно сделать, например, при помощи бормашины.
Вытаскиваем на время увеличительные линзы, сейчас они не понадобятся. С тыльной стороны колпачка на суперклей приклеиваем пластину радиатора. Отверстия, пазы у колпачка и радиатора должны совпадать.
Контакты светодиода лудим и пропаиваем медной проводкой. Защищаем контакты термоусадочными кембриками, и прогреваем их зажигалкой. Вставляем с лицевой стороны колпака светодиод с проводкой.
Обработка корпуса фонарика из шприца
Отмыкаем поршень с рукояткой у шприца, они нам больше не понадобятся. Обрезаем подыгольный конус малярным ножом.
Счищаем полностью торец шприца, проделывая в нем отверстия для светодиодных контактов фонарика.
Крепим колпак фонаря к торцевой поверхности шприца на любой подходящий клей, например, на эпоксидную смолу или жидкие гвозди. Не забываем светодиодные контакты поместить во внутрь шприца.
Подключение микромодуля зарядки и аккумулятора

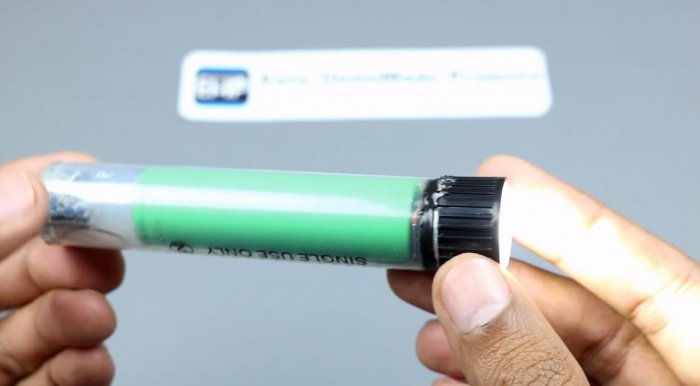

На литиевый аккумулятор крепим клеммы с контактами, и вставляем в корпус шприца. Подтягиваем медные контакты, чтобы зажать их корпусом аккумулятора.
У шприца остается всего несколько сантиметров свободного пространства, недостаточного для модуля зарядки. Поэтому его придется разделить на две части.
Проводим малярным ножом посередине платы модуля, и ломаем ее по линии среза. Используя двойной скотч соединяем обе половинки платы вместе.
Разомкнутые контакты модуля лудим, и пропаиваем медной проводкой.
Окончательная сборка фонарика
К плате модуля припаиваем резистор, и подключаем его к микро-кнопке, изолируя контакты термоусадкой.
Остальные три контакта припаиваем к модулю согласно схеме его подключения. Микро-кнопку подключаем в последнюю очередь, проверяя работу светодиода.

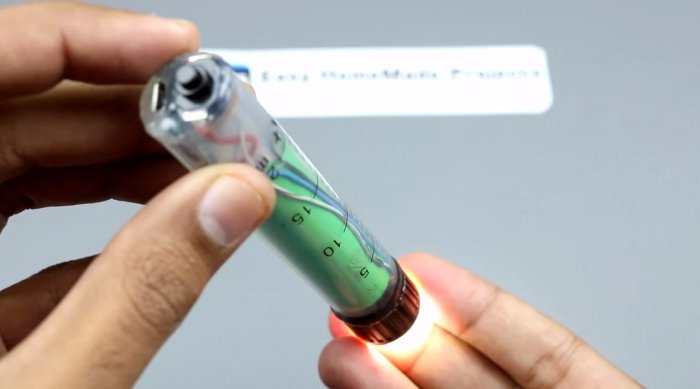

Электронную начинку нашего устройства помещаем в корпус шприца таким образом, чтобы разъем микро USB и микро-кнопка остались на поверхности. Остальное пространство изолируем горячим клеем. Устанавливаем светодиодные линзы обратно на их место с лицевой стороны колпака.
Ставим на зарядку аккумулятор, и через некоторое время светодиод на модуле зарядки даст знать, что нашим фонариком уже можно пользоваться. Кстати, по заверениям автора, такой фонарик способен на одном заряде проработать около 10 часов!
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
ZS21.RU
Сейчас зима темнеет рано да и летом в походах пригодится мощный портативный СВЕТИЛЬНИК-ФОНАРЬ своими руками из китайских модулей с Алиэкспресс.
В качестве самой лампы использовал светодиодную матрицу:
При питание на 12В матрица сильно греется и для уменьшения нагрева будем питать от 11.5В при этом яркость не сильно уменьшается.
Все запитаем от аккумулятора 1850 большой емкости.
Можно и без него просто припаять (флюс лимонная кислота) (припаивать не рекомендуется АК боится перегрева) или как положено приварить контактной сваркой.
При заряде горит красный светодиод.
Когда зарядится зажигается синий светодиод.
Для питания матрицы нужно поднять напряжение до 11.5В использовал преобразователь:
На котором устанавливаем переменным резистором напряжение 11.5В.
Для контроля заряда подключаем Индикатор уровня заряда
Также подключаем модуль дистанционного управления им можно регулировать яркость и эффекты. Если светильник прикрепить то удобно пультом управлять.
Итак на 100 процентной яркости светит 2.5 часа.
На 50 процентной 13 часов.
В общем 50 процентов яркости вполне устраивает.
