Самодельная мини катушка Тесла сделанная своими руками в домашних условиях. Схема и подробное описание изготовления.
Всем самоделкиным привет! В этот раз, мы рассмотрим очень интересную самоделку — самодельный трансформатор Теслы.
Трансформатор Теслы (катушка Теслы) — это резонансный трансформатор, производящий высокое напряжение высокой частоты. Устройство изобретено Николой Теслой и носит его имя. Запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».
Думаю, каждый из Вас, слышал о катушке Теслы, сделать такой трансформатор можно и в домашних условиях. Мы изготовим миниатюрную версию этого устройства, подробные пошаговые фото представлены ниже.
Понадобятся материалы:
- — Медные провода диаметром — 0,25 и 1,2 мм.
- — Транзистор 2N2222A.
- — Резистор 22 КОм.
- — Батарейка 9 В (Крона).
- — Разъем для батареи.
- — Припой.
- — Полиэтиленовая трубка, кусочек фанеры.
- — Изоляционная лента.
Схема катушки Тесла.
Собираем мини катушку Тесла, я такого не ожидал!
В качестве корпуса катушки можно использовать полиэтиленовую трубку, также подойдет и ПВХ труба. Ее внешний диаметр должен быть около 20 мм. На одном краю трубки зафиксируем изоляционной лентой край эмалированного провода диаметром 0,25 мм, и наматываем вторичную, высоковольтную обмотку.
Всего потребуется сделать 200 витков, важно укладывать их плотно друг к другу, не допуская перехлестов и пропусков. Также недопустимы разрывы. Последние витки также фиксируются изоляционной лентой.
Для изготовления первичной обмотки, нужен провод диаметром 1,2 мм. Его края зачищаются наждачной бумагой, или ножом. Количество витков обмотки — четыре.
Катушку нужно зафиксировать на деревянной дощечке, сделать это можно с помощью термоклея.
Затем на катушку надевается первичная обмотка, и фиксируется в ее нижней части
Коллектор транзистора припаивается к одному из выводов первичной обмотки.
К базе транзистора припаивается один вывод высоковольтной обмотки. Второй останется свободным.
Резистор припаивается между базой транзистора, и вторым выводом первичной обмотки.
Теперь остается припаять отрицательный провод питания к коллектору, а положительный — ко второму выводу первичной обмотки.
Можно подключать батарейку 9 вольт, к клеммам, и начинать испытания.

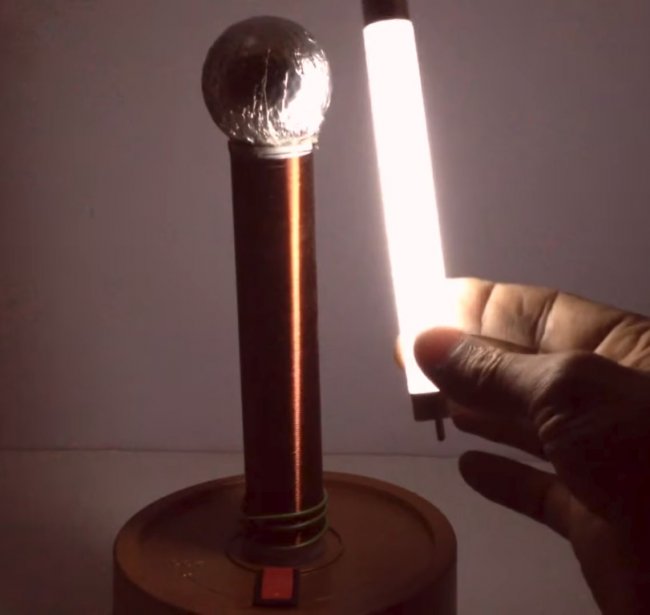

Люминесцентная лампа, засветилась при приближении к трансформатору.
Также светится и светодиод, припаянный к небольшой катушке.
Вот так это выглядит в темноте.
Вот такую самодельную катушку Тесла, можно сделать своими руками в домашних условиях.
Не забывайте, что Вы имеете дело с высоким напряжением! Соблюдайте безопасность!
Процесс изготовления трансформатора Теслы, также показан в этом видео:
Автор самоделки: «KJDOT».
Источник: sam-stroitel.com
Простая Катушка Тесла
Никола Тесла по истине гениальный изобретатель всех времен. Он практически создал весь современный мир. Без его изобретений мы бы долго не знали о электрическом токе того, что знаем сейчас.
Одним из ярких и удивительных изобретений Тесла является его катушка или трансформатор. Который как нельзя лучше демонстрирует передачу энергии на расстоянии.
Чтобы провести эксперименты, порадовать и удивить друзей, вы дома можете собрать простой, но вполне работающий прототип. Для этого не понадобиться большое количество дефицитных деталей и много времени.
Для изготовления Катушки Тесла вам понадобиться:
- Банка от CD дисков.
- Кусок полипропиленовой трубки.
- Переключатель.
- Транзистор 2n2222 (можно отечественные типа кт815, кт817, кт805 и т.п.).
- Резистор 20-60 КОм.
- Провода.
- Проволока 0,08-0,3 мм.
- Батарейка 9 В или другой источник 6-15В.
Инструменты: нож канцелярский, пистолет с горячим клеем, шило, ножницы и может другой инструмент, который есть почти в каждом доме.
Изготовление катушки Тесла своими руками
Первым делом нам необходимо отрезать кусок полипропиленовой трубки длинной примерно 12-20 сантиметров. Диаметр трубы любой, берите какой есть под рукой.

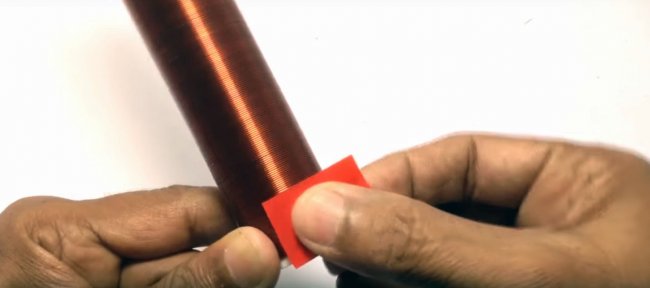

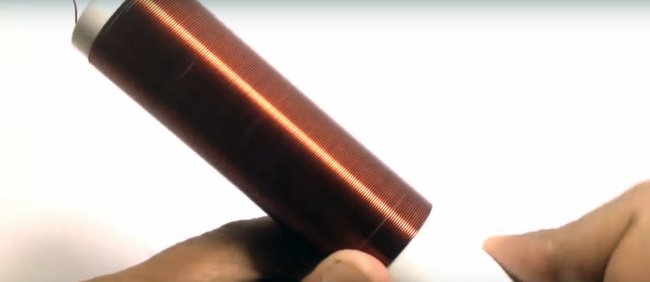

Возьмем тонкую проволоку. Зафиксируем изолентой один конец и начинаем наматывать плотно, виток к витку, пока не закроем всю трубку, оставив 1 сантиметров от края. Как намотаем зафиксируем второй конец проволоки тоже изолентой. Можно горячим клеем, но в этом случае придется немного подождать.

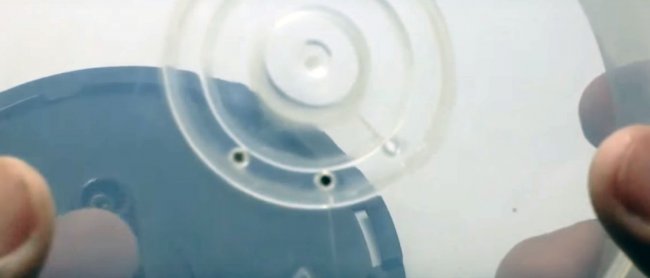

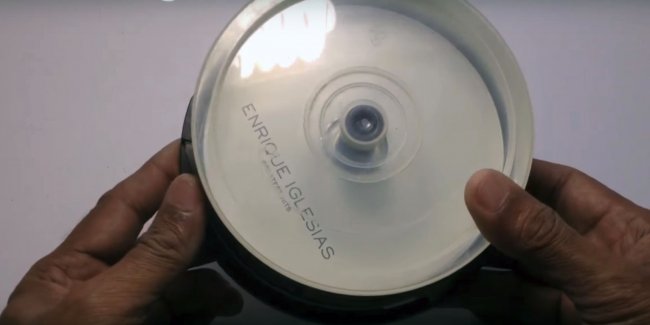

Берем футляр от дисков и делаем три отверстия под проволоку. Смотрите фото.

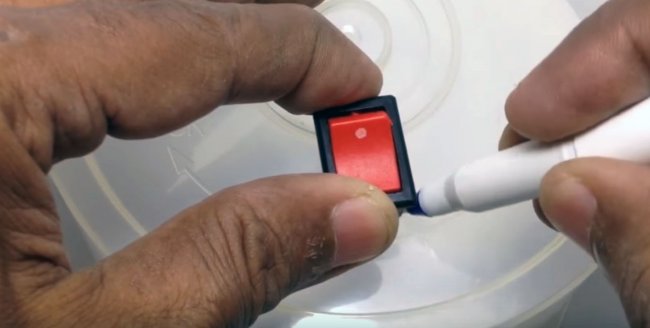

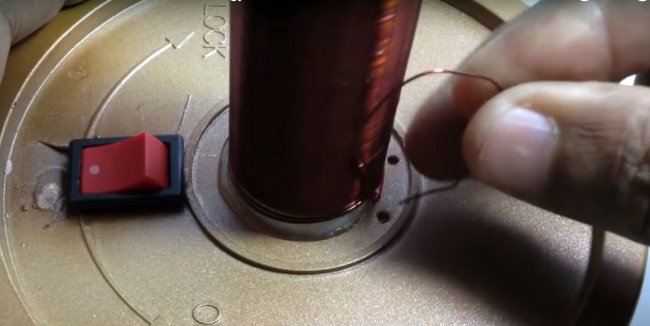

Вырезаем паз под выключатель с помощью которого будем включать и выключать нашу катушку Тесла.

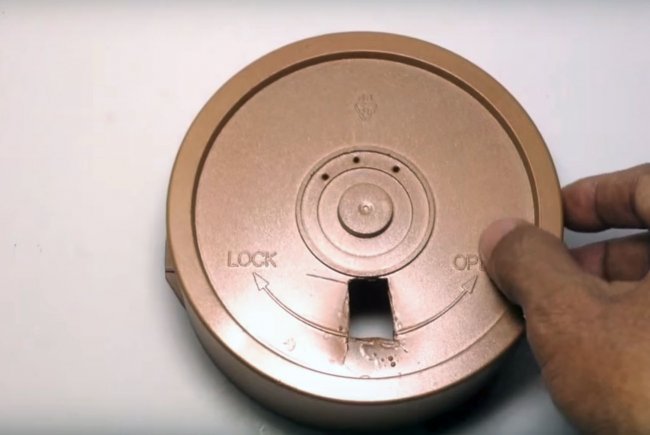

Чтобы смотрелось получше я покрасил коробку аэрозольной краской.

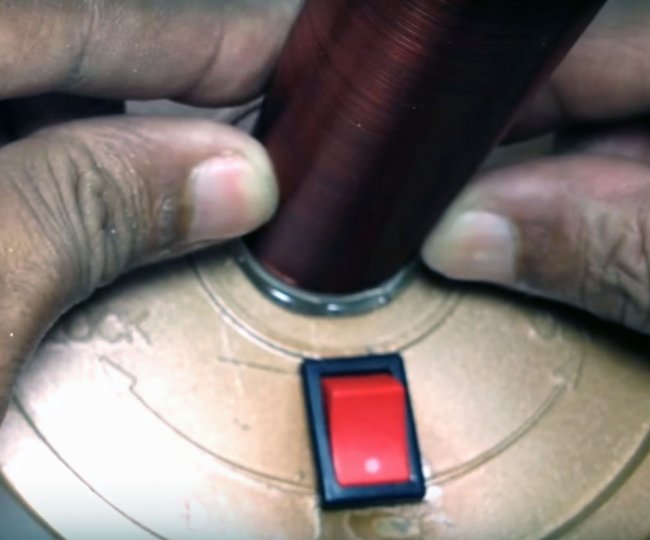

Вставляем переключатель. Приклеиваем катушку, намотанную на трубке, горячим клеем в середину банки.
Нижний конец проволоки пропускаем через отверстие.

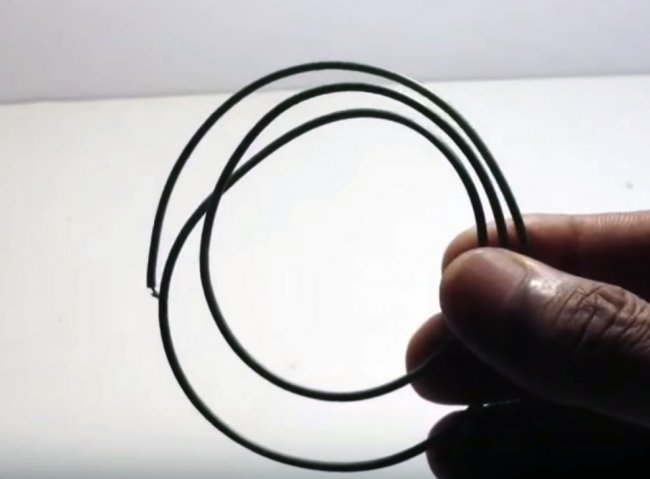

Берем провод потолще. Из него сделаем силовую катушку.

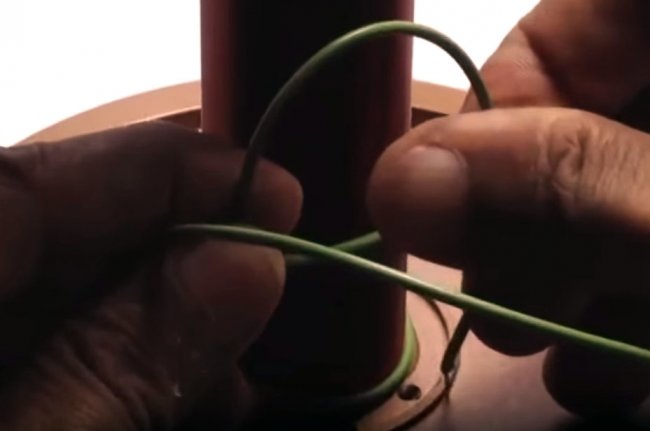

Обматываем вокруг трубки с проволокой. Делаем не вплотную, на некотором расстоянии. Катушка 4-5 витком.
Оба конца, получившейся катушки, пропускаем в отверстия.
Далее собираем схему:

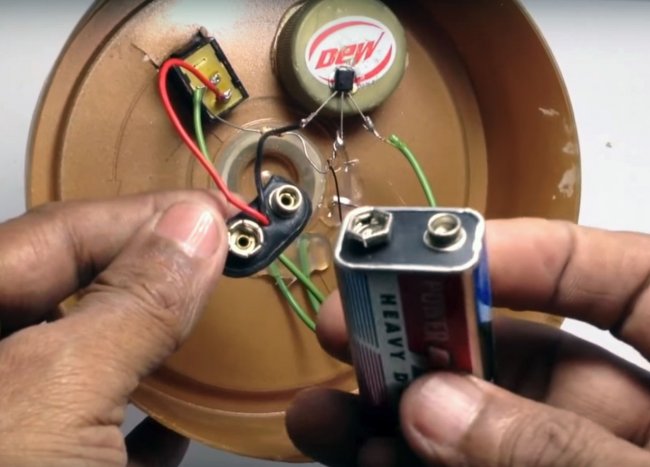

Транзистор я приклеил на горячий глей к крышке от газировки, которую предварительно приклеил так же на горячий клей. Да вообще все элементы, включая провода и батарейку фиксируем этим клеем.

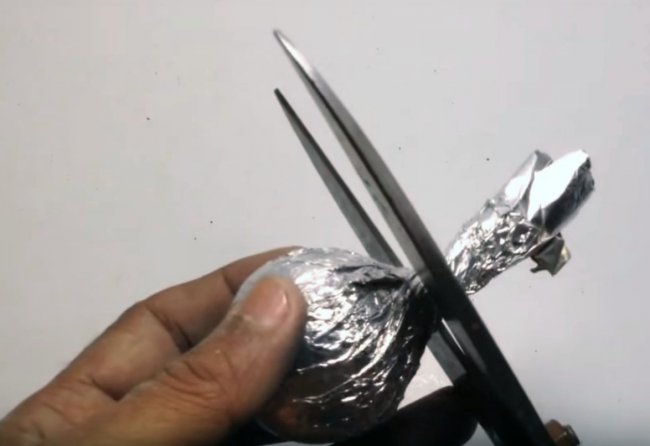

Далее делаем электрод. Берем мячик от пинг-понга, гольфа или другой небольшой шарик и оборачиваем его алюминиевой фольгой. Излишки отрезаем ножницами.

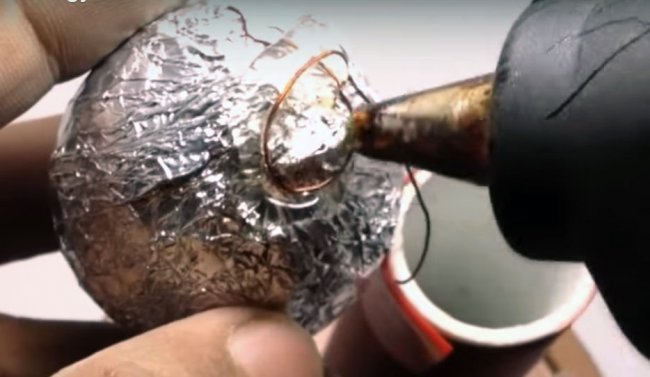

Проволоку от верха трубки зачищаем и прикручиваем к фольге шарика. И сажаем все это на горячий клей и на трубку.

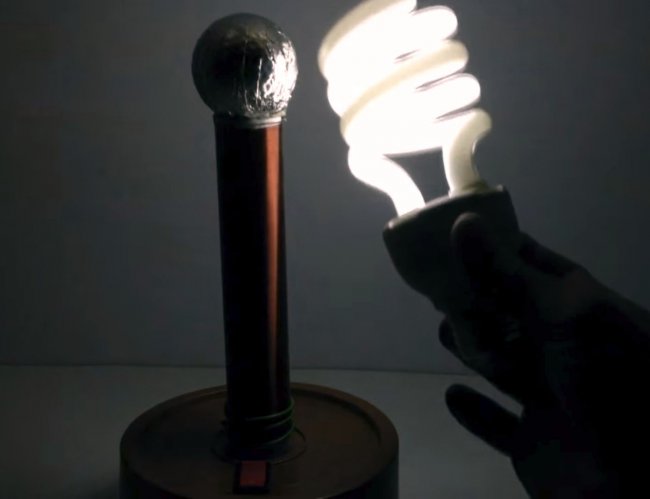

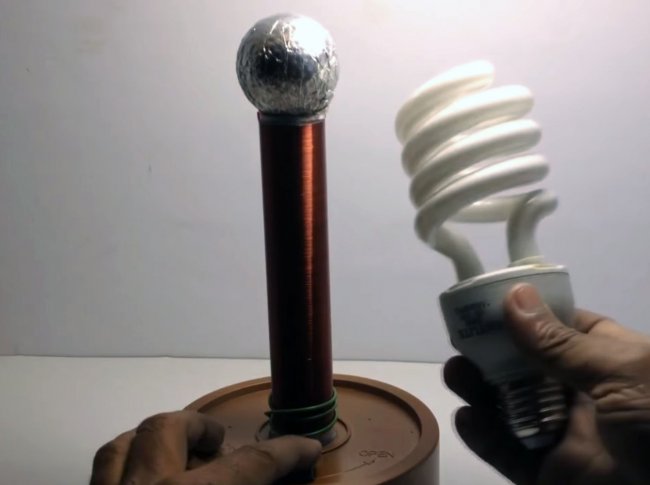

Вот собственно и все. Если схема собрана правильно — все должно работать без проблем. Если по каким-то причинам этого не произошло, то попробуйте поменять местами концы силовой катушки.
Смотрите видео:
Источник: sdelaysam-svoimirukami.ru
Катушка Тесла своими руками
Трансформатор Тесла изобрел знаменитый изобретатель, инженер, физик, Никола Тесла. Прибор является резонансным трансформатором, вырабатывающим высокое напряжение высокой частоты. В 1896 году, 22 сентября Никола Тесла запатентовал свое изобретение как «Аппарат для производства электрических токов высокой частоты и потенциала».
С помощью этого устройства он пытался передавать электрическую энергию без проводов на большие расстояния. В 1891 году Никола Тесла продемонстрировал миру наглядные эксперименты по передаче энергии от одной катушки к другой. Его устройство извергало молнии и заставляло светиться люминесцентные лампы в руках удивленных зрителей.
Посредством передачи тока высокого напряжения высокой частоты ученый мечтал обеспечить бесплатной электроэнергией любое здание, частный дом и прочие объекты. Но, к сожалению, из-за большого потребления энергии и низкой эффективности, широкого применения катушка Тесла так и не нашла. Не смотря на это, радиолюбители из разных уголков планеты собирают небольшие катушки Тесла для развлечений и экспериментов.
Также катушки Тесла используют для проведения развлекательных мероприятий и Тесла шоу. В 1987 году советский радиоинженер Владимир Ильич Бровин изобрел генератор электромагнитных колебаний, названный в его честь «качер Бровина», используемый в качестве элемента электромагнитного компаса, работающего на одном транзисторе. Предлагаю вам собрать действующую модель катушки Тесла или качер Бровина своими руками из подручных материалов.
Список радиодеталей для сборки Катушки Тесла:
- Провод эмалированный ПЭТВ-2 диаметр 0,2 мм
- Провод медный в полихлорвиниловой изоляции диаметр 2,2 мм
- Туба от силиконового герметика
- Фольгированный текстолит 200х110 мм
- Резисторы 2,2К, 500R
- Конденсатор 1mF
- Светодиоды 3-х вольтовые 2 шт
- Радиатор 100х60х10 мм
- Регулятор напряжения L7812CV или КР142ЕН8Б
- Вентилятор 12 вольтовый от компьютера
- Коннектор Banana 2 шт
- Труба медная диаметр 8 мм 130 см
- Транзистор MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и аналогичные
Катушка Тесла состоит из двух обмоток. Первичная обмотка L1 содержит 2,5 витка медного провода в полихлорвиниловой изоляции диаметром 2,2 мм. Вторичная обмотка L2 содержит 350 витков в лаковой изоляции диаметром 0,2 мм.
Схема катушки Тесла или качера Бровина на одном транзисторе
Каркасом для вторичной обмотки L2 служит туба от силиконового герметика. Предварительно удалив остатки герметика, отрежьте часть тубы длиною 110 мм. Отступив по 20 мм от нижней и верхней части, намотайте 350 витков медного провода диаметром 0,2 мм. Провод можно добыть из первичной обмотки любого старого малогабаритного трансформатора на 220В, например, от китайского радиоприемника.
Катушка мотается в один слой виток к витку, как можно плотнее. Концы провода следует пропустить во внутрь каркаса через предварительно просверленные отверстия. Готовую катушку для надежности покройте пару раз нитролаком. В поршень вставьте остро заточенный металлический стержень, подпаяйте к нему верхний вывод обмотки и закрепите термоклеем.
После чего вставьте поршень в каркас катушки. От носика отрежьте колечко с резьбой, получится гайка, с помощью которой вы легко закрепите катушку на текстолитовой плате, накрутив получившуюся гайку на резьбу выходного отверстия тубы. В дне каркаса просверлите отверстие для светодиода и второго вывода обмотки.
В своей катушке я использовал транзистор MJE13009. Также подойдут Транзисторы MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и другие аналогичные. Транзистор обязательно разместите на радиаторе, в процессе работы он будет очень сильно греться и по этому предлагаю установить вентилятор и немного усовершенствовать схему.
Поскольку, для питания катушки требуется напряжение более 12 вольт. Максимальную мощность катушка Тесла развивает при напряжении питания в 30 вольт. А так, как вентилятор рассчитан на 12 вольт, то в схему следует добавить регулятор напряжения L7812CV или советский аналог КР142ЕН8Б.
Ну, а чтобы катушка выглядела более современной и привлекала внимание, добавим пару светодиодов синего цвета. Один светодиод подсвечивает катушку изнутри, а второй подсвечивает катушку снизу. Схема будет выглядеть так.
Схема катушки Тесла или качера Бровина с подсветкой и охлаждением
Все компоненты катушки Тесла разместите на печатной плате. Если вы не хотите изготавливать печатную плату, просто разместите все детали катушки Тесла на кусочке МДФ или рифленого картона от бумажной коробки и соедините между собой методом навесного монтажа.
Печатная плата катушки Тесла или качера Бровина с подсветкой и охлаждением
Готовая печатная плата будет выглядеть так. Один светодиод припаивается в центре, он подсвечивает пространство под печатной платой. Ножки сделайте из четырех глухих гаек, накрученных на винты.
Второй светодиод припаивается под катушкой, он будет подсвечивать ее изнутри.
Транзистор и регулятор напряжения обязательно намажьте термопастой и разместите на радиаторе размером 100х60х10 мм. Регулятор напряжения следует изолировать от радиатора с помощью теплопроводящих прокладок и изоляционных шайб.
Катушку вставьте в отверстие и затяните с обратной стороны пластиковой гайкой.
Первичную обмотку следует мотать в том же направлении, что и вторичную. То есть, если катушку L2 наматывали по часовой стрелке, значит катушку L1 тоже надо мотать по часовой стрелке. Частота катушки L1 должна совпадать с частотой катушки L2. Чтобы добиться резонанса, катушку L1 надо немного настроить.
Делаем так, на каркасе диаметром 80 мм наматываем 5 витков оголенного медного провода диаметром 2,2 мм. К нижнему выводу катушки L1 припаиваем гибкий провод, к верхнему выводу прикручиваем гибкий провод, так чтобы его можно было перемещать.
Включаем питание, подносим неоновую лампу к катушке. Если она не светится, значит надо поменять местами выводы катушки L1. Далее опытным путем подбираем положение катушки L1 по вертикали и количество витков.
Перемещаем провод прикрученный к верхнему выводу катушки вниз, добиваемся максимального расстояния на котором будет зажигаться неоновая лампа, это будет оптимальный радиус действия катушки Тесла. В итоге у вас должно получиться, как у меня 2,5 витка. После экспериментов изготавливаем катушку L1 из провода в полихлорвиниловой изоляции и припаиваем на место.
Наслаждаемся результатами своих трудов… После включения питания, появляется стример длиною 15 мм, неоновая лампочка начинает светиться в руках.
Так, снимали сагу Звездные войны… Вот он, секрет меча Джидая…
В автомобильной лампе появляется небольшая плазма исходящая от нити накаливания к стеклянной колбе лампы.
Чтобы значительно увеличить мощность катушки Тесла рекомендую изготовить торроид из медной трубки диаметром 8 мм. Диаметр кольца 130 мм. В качестве торроида можно использовать аллюминиевую фольгу скомканную в шарик, металлическую баночку, радиатор от компьютера и другие не нужные, объемные предметы.
После установки торроида мощность катушки значительно увеличилась. Из медной проволоки находящейся рядом с торроидом, появляется стример длиною 15 мм.
Теперь катушка Тесла может зажигать большие люминесцентные лампы на 220 вольт.
И даже светодиодные…
А это плазма возникающая в автомобильной лампочке при нахождении рядом с торроидом.
Делать торроид или нет, решать вам. Я всего лишь показал и рассказал вам о том, как я сделал катушку Тесла или качер Бровина на одном транзисторе, своими руками и о том, что у меня получилось. Моя катушка производит ток высокого напряжения высокой частоты, согласно законам физики. Спасибо Николе Тесла и Владимиру Ильичу Бровину за огромный вклад в науку!
Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!
Рекомендую посмотреть видеоролик о том, как работает катушка Тесла!
