Приветствую всех!
Подобный припой (более близок к Castolin 192 FBK) был приобретен на Алиэкспресс уже давненько, на «всякий случай».

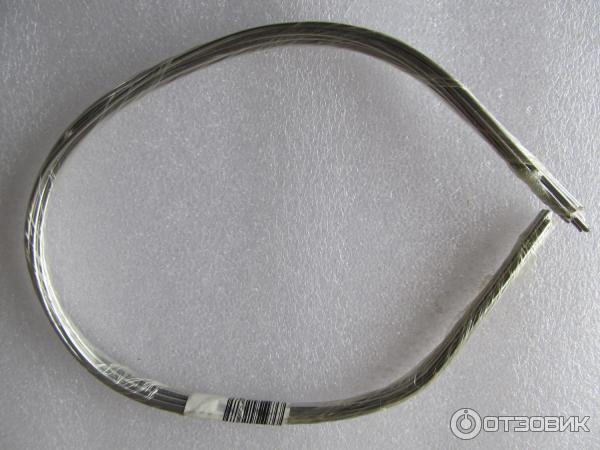

Пришел в такой незамысловатой упаковке, 10 прутков по 50 см. 2 мм диаметром

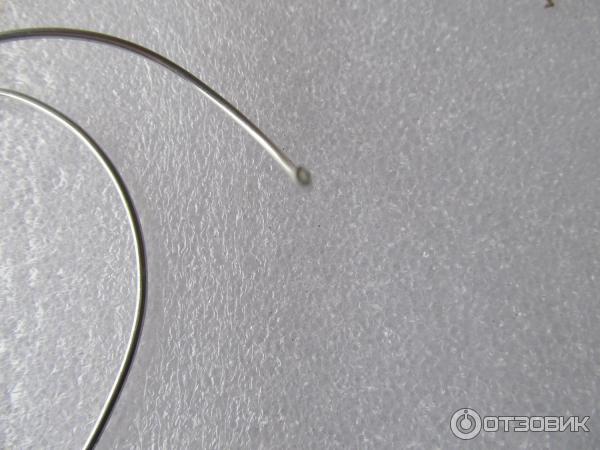

В центре прутка виден флюс

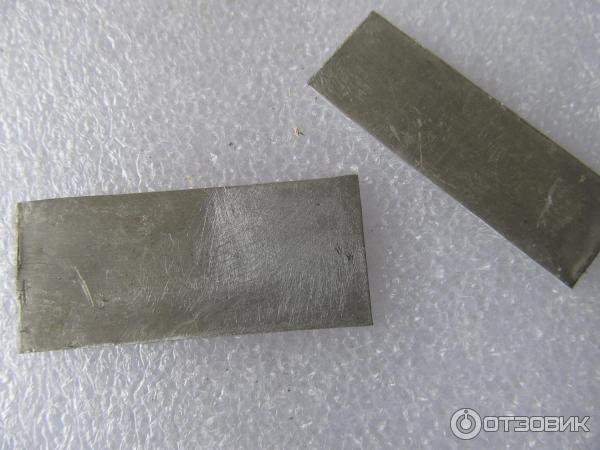

Сегодня решил хотя-бы попробовать, взял 2 пластинки, какой-то сплав алюминия, зачистил,
закрепил, нагрел газовой горелочкой, «размазал» припой

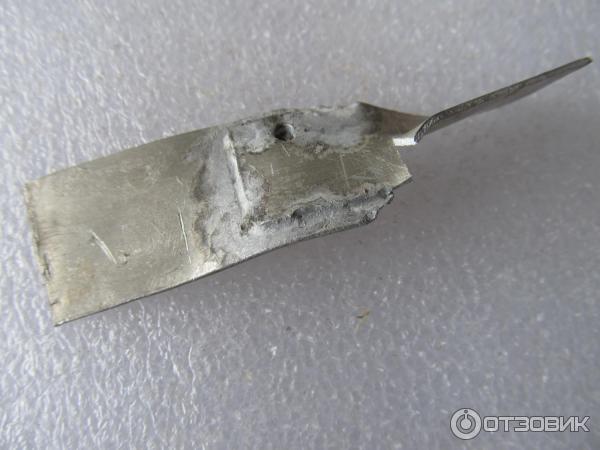

Растекся хорошо, а пластинки перегрел. «первый блин комом». Попытка оторвать — заломил пластинку, шов не поддался.
Какой флюс выбрать для пайки? Обзор флюсов моей мастерской.

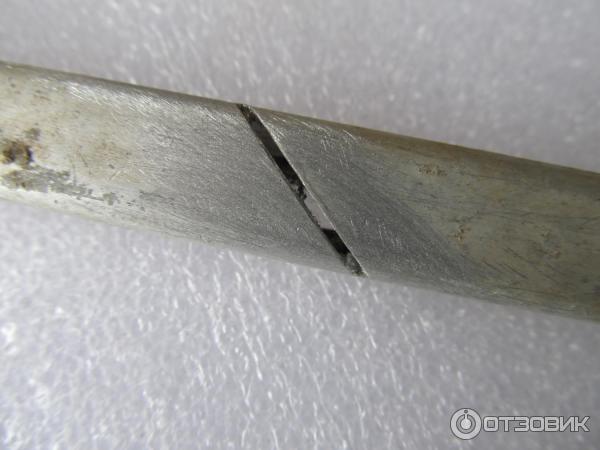

Профиль алюминиевый пропилил ножовкой,

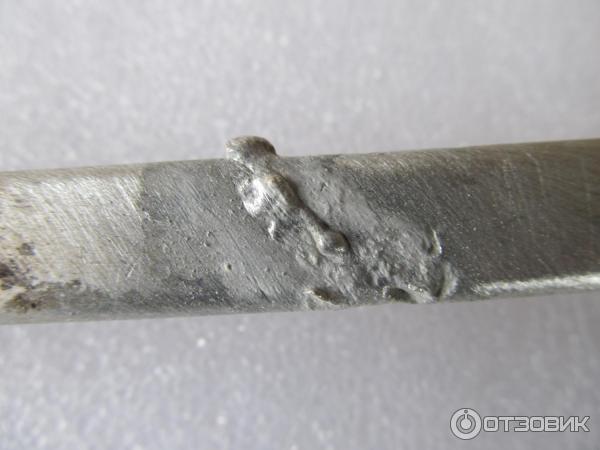

явно не прогрел, припой лег комками «второй блин тоже комом»

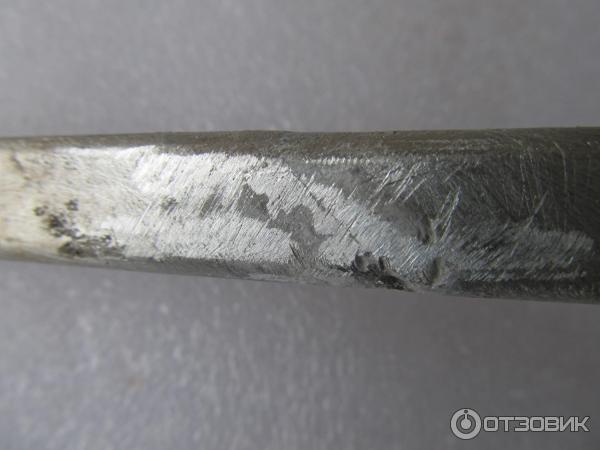

После обработки напильником. более-менее
Прежде чем паять ответственную деталь нужно хорошенько потренироваться. Видимо температура пайки близка к температуре плавления алюминия (заявлено 400 гр.)
При пайке флюс выделяет пары (напомнило молодость и пайку с ацетилсалициловой кислотой). Паять с хорошей вытяжкой или на улице.
Цена подобной упаковки 200р, настоящий HTS-2000 — 200р за один пруток.
Источник: otzovik.com
Катушка припоя Kaina 100гр/0.5мм | Живой обзор
Об этом припое где-то в комментариях уже сыпались хвалебные отзывы, — я, естественно, захотел тоже его заиметь себе в хозяйство, и, как оказалось, очень даже не зря. В обзоре эту покупку буду сравнивать с двумя другими имеющимися у меня расходниками — один ленточного типа, который мне привёз товарищ. Второй припой — самый дешёвый, что я находил на алиэкспрессе. Будут наглядные тесты, с гиф-анимациями.
Трафик: размер обзора — 59 Мб
Внешний вид. Размеры. Вес
Оловянно-свинцовый (соотношение 60/40) проволочный припой Kaina, намотан на пластиковую бобину. Синяя этикетка. Перед распаковкой катушка была запечатана в плёнку. У китайцев можно отыскать Kaina с оранжевой этикеткой, но по отзывам — он хуже, нежели Kaina с синей этикеткой.
⚡ В КИТАЕ НЕТ ХОРОШЕГО ПРИПОЯ? SOLDER WIRE MECHANIC, KAINA, KAISI, SINCON, NoName
Содержит 2% канифольного флюса CF-10, который отмывать не обязательно, однако хорошая привычка смывать любой флюс — не будет лишней. На просторах сети нашёл дополнительную информацию про этот флюс:
Размеры катушки с припоем: 55.4 x 28 мм
Измеренная толщина нити припоя: 0.6 мм (заявлено 0.5 мм)
Про вес… Если верить отзыву к лоту этого припоя, то чистый вес полностью размотанного припоя составляет 80грамм, остальные 20 грамм приходятся на пластиковую бобину. А 5 метров припоя весят 10 грамм. Путём нехитрых вычислений получается, что общая длина припоя приблизительно 40 метров:
Мне несложно было тоже отмотать 5 метров, — его вес также оказался 10 грамм:
Что есть
Есть в наличии три типа припоя в кучке. моток 5 метров Kaina, дешёвый припой с Aliexpress и ленточный, который занёс товарищ.
От ленточного нарезал пару тонких полосок для теста:
Жало T12-BL 180гр.
«товарищеский»
Попытка расплавить этот припой — провалилась.
Дешёвый с Алиэкспресс.
Где-то немного размягчается, но в основном крошится, несмотря на то, что внутренний флюс уже дымится
Kaina синяя
Практически полноценное расплавление, быстро и без свистоплясок с бубном. И это при 180 градусах. Что понравилось помимо невысокой температуры плавления, так это то, что припой остаётся и концентрируется именно на кончике жала T12-BL. С другими имеющимися припоями с этим моментом были проблемы.
Жало T12-BL 320гр.
«товарищеский»
Дешёвый с Алиэкспресс.
Kaina синяя
Жало T-12-BC3 180гр.
Температура та же, жало уже другое — T-12-BC3 (т.е. «копытце»), где теплоёмкость гораздо больше.
Примечание. На самом деле я покупал жало T-12-BCМ3 (т.е. микроволна), однако китайский продавец отправил фактически T-12-BC3, где на основании есть следы от пары небрежных касаний гравером. Таков бизнес по-китайски: быстро и аляписто.
«товарищеский»
Уже плавится, но довольно густой и вялый
Дешёвый с Алиэкспресс
Тоже самое, вдобавок ломается
Kaina синяя
Приятная картина, отличное растекание
Облуживание пятаков на макетной плате с использованием флюса Kingbo 218
«товарищеский»
дешёвый с Алиэкспресс
Kaina синяя
Вид после удаления припоя оплёткой
Дешёвый припой с Алиэкспресс:
Поверхность после застывания сильно матовая, нет и намёка на блеск. Оплёткой удаляется неохотно и не полностью.
Припой от товарища:
Поверхность пятака уже не такая матовая, как у дешёвого с али. Оплёткой снимается чуть лучше.
Припой Kaina с синей этикеткой:
Уже довольно выраженная зеркальная поверхность. Хорошо впитывается в оплётку.
Облуживание контактной площадки без стороннего флюса
Понятное дело, поперёк контактов будут протягиваться сопли.
Облуживание контактной площадки с использованием флюса Kingbo 218
Однако даже с использованием стороннего флюса, «товарищеский» припой таки умудрялся закорачивать соседние контакты, что не радовало. В случае же с синей Kainа контакты с флюсом облуживаются отлично, несмотря на то, что на основании жала Т12-BC3 довольно много припоя.
Припаивание контактной гребёнки с использованием внутреннего флюса
Гребёнку можно паять к плате, не прибегая к стороннему флюсу, как я это раньше обычно делал. Удобно
Припаивание SMD-резистора в корпусе 0805 к плате феном 260гр.
На соседние пятаки предварительно нанесён припой Kaina и флюс.
Тот факт, что паять горячим воздухом SMD теперь можно при достаточно невысокой температуре, тоже порадовал.
Выводы и мысли
Планирую купить +226 Добавить в избранное Обзор понравился +224 +382
- 07 декабря 2017, 20:12
- автор: CTAHOK
- просмотры: 32104
Источник: mysku.me
Припои
В начале своей радиолюбительской деятельности многие начинающие радиолюбители редко задаются вопросом о том, какие бывают припои и каковы их свойства.
Для сборки простейших самодельных устройств достаточно самого распространённого ПОС-61 или ему подобного. Как говориться: «Было бы, чем паять…»
Припой можно даже не покупать. Достаточно взять старую печатную плату от какого-нибудь электронного прибора и собрать его разогретым жалом паяльника с паяных контактов.
Особенно такой метод «добычи» актуален для тех, кто живёт вдали от городов и крупных населённых пунктов, где нет возможности побывать в магазине радиотоваров.
Припой, собранный с печатных плат
Но всё же, припой припою рознь. В своей практике человек, имеющий дело с электроникой, должен разбираться в вопросе его выбора. Поэтому рассмотрим подробно, какие бывают припои, для чего они применяются, какой из них лучше использовать для монтажа электронных схем и ремонта бытовой радиоаппаратуры.
Какие бывают припои?
Припои делят на мягкие (легкоплавкие) и твёрдые. Для монтажа радиоаппаратуры применяются как раз легкоплавкие, т.е. такие, температура плавления которых лежит в пределах до 300 – 450°C. Мягкие припои по своей прочности уступают твёрдым, но для сборки электронных приборов применяются именно они.
Припой представляет собой сплав металлов. Для легкоплавких припоев это, как правило, сплав олова и свинца. Именно эти металлы составляют большую часть в сплаве. Также в нём могут присутствовать и легирующие металлы, но их количество в составе невелико. Примеси других металлов вводят в сплав для получения определённых характеристик (температуры плавления, пластичности, прочности, устойчивости к коррозии).
Бывает, что в пользование попадает припой неизвестной марки. Приблизительно оценить его состав можно по косвенным признакам:
ПОС-40 (пруток)
Рассмотрим, в каких целях используются припои оловянно-свинцовой группы (ПОС).
ПОС-61 используется для лужения и пайки печатных плат радиоаппаратуры. Именно он в основном служит материалом для сборки электроники. Температура его плавления начинается со 183°C, а полное расплавление достигается при температуре в 190°C.
Производить пайку таким припоем можно с помощью обычного паяльного инструмента не боясь перегрева радиоэлементов, поскольку полное его расплавление достигается уже при 190°C.
ПОС-30,ПОС-40,ПОС-90 полностью расплавляются при температурах в 220 – 265°C. Для многих радиоэлектронных компонентов такая температура является предкритической. Поэтому для сборки самодельных электронных устройств лучше использовать ПОС-61.
Зарубежным аналогом ПОС-61 можно вполне считать припой Sn63Pb37 (олова 63%, свинца 37%). Он также применяется для пайки радиоаппаратуры и для изготовления самодельной электроники. Радиолюбители выбирают именно его, как альтернативу отечественному ПОС-61.
Как правило, любой припой продаётся в катушках или тюбиках по 10 ~ 100 грамм. На упаковке указывается состав сплава, например, так: Alloy 60/40 («Сплав 60/40» – он же ПОС-60). Имеет форму проволоки разного диаметра (от 0,25 до 3мм).
Также не редкость, что в его состав входит флюс (FLUX), которым заполнена сердцевина проволоки. Содержание флюса указывается в процентах (обычно от 1 до 3,5%). Такой форм-фактор очень удобен. При работе нет необходимости отдельно подавать флюс к месту пайки.
Одной из разновидностей припоев ПОС является припой марки ПОССу. Да, если произнести вслух, то звучит не очень то презентабельно . Но, несмотря на это, оловянно-свинцовый припой c сурьмой (именно так расшифровывается сокращённое обозначение) применяется в автомобилестроении, в холодильном оборудовании, для пайки обмоток электрических машин, элементов электроаппаратуры, моточных деталей и кабельных изделий. Хорошо подходит для пайки оцинкованных деталей. В таком сплаве кроме свинца и олова присутствует от 0,5% до 2% сурьмы.
| Припой | Начальная t° плавления (Солидус) | Полное расплавление (Ликвидус), t° |
| ПОССу-61-0,5 | 183 | 189 |
| ПОССу-40-2 | 185 | 229 |
| ПОССу-40-0,5 | 183 | 235 |
| ПОССу-30-2 | 185 | 250 |
| ПОССу-30-0,5 | 183 | 255 |
Как видим из таблицы, припой ПОССу-61-0,5 наиболее подходит для замены ПОС-61, так как имеет температуру полного расплавления – 189°C.
Стоит отметить, что существует и полностью бессвинцовый оловянно-сурьмянистый припой ПОСу 95-5 (Sn 95%, Sb 5%). Температура его плавления 234 – 240°C.
Низкотемпературные припои.
Среди припоев существуют и такие, которые предназначены специально для пайки компонентов очень чувствительных к перегреву. Самым «высокотемпературным» среди низкотемпературных является ПОСК-50-18. Он имеет температуру плавления 142–145°C. В своём составе ПОСК-50-18 имеет 50% олова и 18% кадмия. Остальные 32% приходится на свинец.
Наличие в сплаве кадмия усиливает устойчивость к коррозии, но и придаёт ему токсичность.
Далее по убыванию температуры плавления идёт сплав РОЗЕ (Sn 25%, Pb 25%, Bi 50%). Маркируется как ПОСВ-50. Температура его плавления ниже температуры кипения воды и составляет 90 – 94°C. Он предназначен для пайки меди и латуни. В составе сплава РОЗЕ олово занимает 25%, свинец – 25%, висмут – 50%.
Процентное соотношение металлов в сплаве может немного отличаться. Обычно указывается в графе «Состав» на упаковке.
Этот сплав очень популярен у радиомехаников и вообще у всех электронщиков. Применяют его для демонтажа/монтажа чувствительных к перегреву элементов. Кроме всего прочего, данный сплав идеально подходит для лужения медных дорожек только что изготовленной печатной платы.
Находит применение в плавких защитных предохранителях, которые можно обнаружить в любой радиоаппаратуре.
Ещё более низкотемпературным является сплав ВУДА (Sn 10%, Pb 40%, Bi 40%, Cd 10%). Его температура плавления 65 – 72°C. Так как в сплаве ВУДА присутствует кадмий (10%), то он токсичен, в отличие от сплава РОЗЕ.
Стоит отметить, что сплавы РОЗЕ и ВУДА достаточно дороги.
Паяльная паста.
В конце и без того длинного повествования хотелось бы немного рассказать о паяльной пасте. Используется она в основном для пайки поверхностно монтируемых компонентов (SMD’шек) и безвыводных микросхем в корпусах BGA.
На вид представляет собой серого цвета кашицу и состоит из о-о-очень мелких шариков сплава Sn62Pb36Ag2 (состав: 62% олова, 36% свинца и 2% серебра), а также безотмывочного флюса. На упаковке указывается, что флюс безотмывочный двумя буквами в названии – NC (No Clean – без очистки). Флюс, в котором содержаться шарики припоя на воздухе высыхает, поэтому пасту хранят в закрытой упаковке.
Паяльная паста Solder Plus
Применяется паяльная паста при сложном ремонте мобильных телефонов для пайки микросхем в корпусе BGA. Для её использования требуется дополнительное оборудование для ремонта сотовых телефонов, например, специальные трафареты. Стоимость такой пасты довольно высока. Да и не удивительно, ведь в её составе есть серебро.
В настоящее время в производстве электроники стали массово применяться бессвинцовые припои.
