Потихоньку готовлюсь к переделке ДХО на Крете. Сначала заказал светодиоды 2835 6000К (якобы LG). Но когда получил, стало ясно, что это обман чистой воды. Светят они ну никак не 6000К, а более, т.е синим. Начал искать альтернативу. Нашел Самсунг 3535 4000К 3Вт. Хотя по даташиту модели LH351 можно запитать аж 1500мА.
Жаль, что выбор был либо 3000К, либо 4000К. Самсунги меня порадовали, но 5000К понравились бы больше. 4000К всеже желтовато светят. Светодиоды скорее всего не подделка — кристалл большой. А самое удивительное, что при токе 350мА они практически не греются.
Расскажу как я пытал он светодиод. Припаял его на фольгированный алюминий с драйвером NSI50350 (т.е на 350 мА). Кусочек алюминия 2*3 см. Запитал от зарядки фонарика 5В. В итоге за 2 часа работы на платке можно было зафиксировать максимальную точечную температуру 50гр (ИК термометром). Потом добавил радиатор 20*20*5 мм. В таком варианте максимально зафиксированная точечная температура 46гр.
Светодиоды XHP110 и XHP90 мощностью 72Вт и 45Вт с Алиэкспресс
Рука же при этом ощущает нагрев всей платы как чуть теплая.
Ну собственно как все это выглядело:
Полный размер

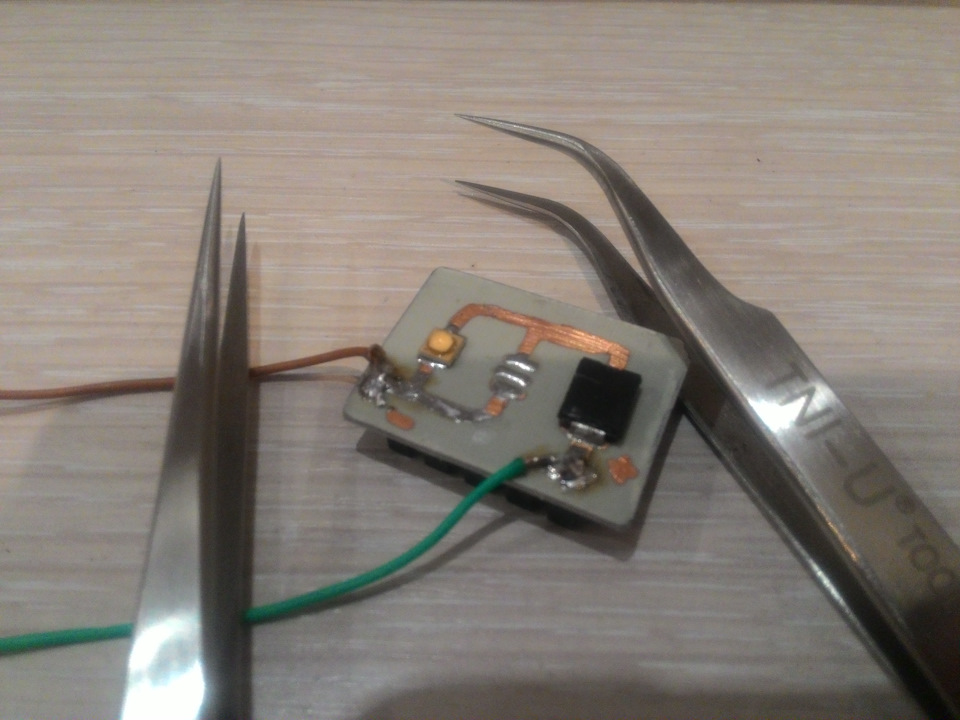

платка сделанная на скорую руку
На плате можете увидеть посадочное место под второй светодиод, но паять его не стал, т.к при 350 мА нагрев минимальный.
Рядом лежат пинцеты с Али. Сделаны очень качественно. Кончики острые, смыкаются ровно. Цена около 110 руб.шт. Для расстановки СМД Лед в самый раз.
Ах, да. Паял на алюминий с помощью паяльной пасты и утюга. Очень здорово. Нанес пасту из шприца с иголкой, установил сверху детальки, положил на утюг. Через 10 сек все припаяно.
А теперь по поводу ДХО. В мыслях установить 8 светодиодов в каждый корпус штатных ДХО. Сначала думал запитать светодиоды током 170мА. Теперь же сомневаюсь, может по 200 или вообще 350. Пока все это тестировал, световые зайчики меня так и донимали…
Источник: www.drive2.ru
Претензии к спектру ЛЕД-чипов EPISTAR c Алиэкспресс, какие лучше?
Претензии к спектру ЛЕД-чипов EPISTAR c Алиэкспресс. После перехода на лед-освещение растения стали грустить, мои наблюдения в течении года показали,
на люминесцентных лампах травка росла более крепкой и здоровой. Стал искать ответ, и прочитал в сети что лед-свет имеет узкий спектр в отличии от лам. Вопрос, кто-нибудь использует чипы производителя CREE, говорят что на данный производитель, делает чипы с нормальным спектром как у лам. Есть опыт использования CREE? посоветуйте мощные чипы?
Лично я заметил разницу сразу как ушел с ламп, сейчас ищу замену данным чипам.
фото приложил.
Аква 120 литров, живой объем 80 литров
Свет — регулируемый 100w — 20w — 6 чипов
Битва за свет. Ищу лучшие Светодиоды на AliExpress
Изменено 27.2.17 автор kalibri
Изменено 27.2.17 автор kalibri
2017-02-27 27/02/2017 18:48:49
#2348071
Свой на Aqa.ru, Советник
1 30590 19226
Москва
3 час.
kalibri
сейчас ищу замену данным чипам.
2017-02-27 27/02/2017 19:03:18
#2348076
111 13
1 года
Я юзаю cree, не скажу, что они полноспектровые, смотрите их даташиты, там и спектры есть. В принципе, если комбинировать 3200К и 6400К (тёплый и холодный белый), должно неплохо получиться. Я сглупила, у меня все чипы 6400К, добавила линию красных диодов, потому что людвигии не краснели ) Сейчас всё нормально, меня устраивает
2017-02-27 27/02/2017 19:29:54
#2348092
187 22
Сергиев Посад
2 года
Sherer
добавила линию красных диодов
Возможно и к лучшему что не поставили желтые, т.к. ADA заявляет что желтый спектр провоцирует водоросли.
2017-02-27 27/02/2017 19:35:11
#2348094
Свой на Aqa.ru, Советник
1 30590 19226
Москва
3 час.
kalibri
ЛЕД-чипов EPISTAR c Алиэкспресс
Cree с алиэкспресса с большой долей вероятности окажется из того же подвала дядюшки Ляо
2017-02-27 27/02/2017 19:37:07
#2348097
187 22
Сергиев Посад
2 года
окажется из того же подвала дядюшки Ляо
Неужели их так легко подделать и чип и линзу с площадкой?
2017-02-27 27/02/2017 19:38:56
#2348099
111 13
1 года
я и так уже и силикатные извела, и олений рог извела, сейчас вот вторую эвглену извожу. И мой скромный опыт говорит мне, что виноваты мои кривые руки, а уж никак не лампы ))
2017-02-27 27/02/2017 19:39:28
#2348100
585 422
Шуя
2 года
Претензии к спектру ЛЕД-чипов EPISTAR c Алиэкспресс. После перехода на лед-освещение растения стали грустить, мои наблюдения в течении года показали
Не знаю что у вас со светильником на ЛЕД-чипах EPISTAR. Когда я перешел на светодиоды, растения наоборот стали себя лучше чувствовать и быстрей расти. У меня на данный момент две банки на светодиодах. 180 литров на белорусских сборках с контролером, правде с цветными диодами для растений. И одна банка на светильнике CHIHIROS LED A601 с белыми светодиодами.
Вот небольшой пример для сравнения по по людвигии супер ред, диандре и гетерантере остролистой. Первое фото аква 90 литров свет ЛЛ и 1 Вт на литр, одна лампа для роста растений красная.
Аквариум 60 литров свет СВЕТОДИОДНЫЙ СВЕТИЛЬНИК CHIHIROS LED A601, все диоды белые.
. У людвигии и гетерантеры листья стали крупней и куст гуще, у диадры стали краснеть верхушки. Возможно в вашем случае виноват не свет, а может с водой что-то не так.
2017-02-27 27/02/2017 19:41:15
#2348101
187 22
Сергиев Посад
2 года
Не знаю как сказать, меня почти все устраивает, но если дать оценку моему свету то тянет на 4 с большим минусом.
2017-02-27 27/02/2017 19:47:13
#2348103
9164 5802
Москва
7 мин.
kalibri
После перехода на лед-освещение растения стали грустить, мои наблюдения в течении года показали,
на люминесцентных лампах травка росла более крепкой и здоровой.
Чипы что на фото однозначно плохие. Но плохи они тем, что их вольт амперные характеристики и световой поток со спектром сильно гуляют в широком диапазоне. Биннированием этих изделий никто не заморачивается. Светит, да ещё и дешевые какие, значит купят!
Также термическое сопротивление у них очень плохое, отсюда примерно в 80% случаев происходит перегрев и быстрая деградация этих матриц. Но вот растениям на все эти нюансы плевать. Ну если не брать в расчёт, что вам попались совсем уж плохие экземпляры матриц, которые через пол года почернели и потеряли больше половины светового потока, хотя я такие случаи видел.
Белый свет по определению не может быть очень не сбалансированным по спектру. Да в нём может не хватать красного спектра, тогда растения могут немного вытянуться и потерять красноватый оттенок. Но если мощность в люксах на площади аквариума достаточна то растения должны расти нормально. Если у вас не так то проблема вероятнее всего в воде или питании.
2017-02-27 27/02/2017 19:51:46
#2348107
Свой на Aqa.ru, Советник
Источник: www.aqa.ru
Характеристики светодиодов с Aliexpress
Напряжения, интенсивности освещения, длины волн или температуры светодиодов 5 мм и 3 мм с Aliexpress производства Wavgat.
Все светодиоды рассчитаны на ток 20 мА. mcd — миликанделы.
| (При токе 20 мА) | ||||
| Красный круглый непрозрачный | 620-625nm | 1500-2500mcd | 2.0-2.2 В | 30 градусов |
| Синий круглый непрозрачный | 455-460nm | 4000-5000mcd | 3.0-3.2 В | 30 градусов |
| Круглый зеленый непрозрачный | 515-520nm | 8000-10000mcd | 3.0-3.2 В | 30 градусов |
| Желтый круглый непрозрачный | 585-590nm | 1000-2000mcd | 2.0-2.2 В | 30 градусов |
| Оранжевый круглый непрозрачный | 600-610nm | 1000-2000mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый белый | 6000-9000 К | 12000-14000MCD | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый желтый | 585-590nm | 2500-300mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый зеленый | 520-525nm | 15000-18000MCD | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый красный | 620-625nm | 2000-300mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый синий | 460-465nm | 5000-7000mcd | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый желтый зеленый | 570-570nm | 500-700mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый тепло-белый | 2800-3200 К | 12000-14000MCD | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый фиолетовый | 395-400nm | 300-400mcd | 3.2-3.4 В | 30 градусов |
| Прозрачный круглый оранжевый | 600-610nm | 1500-2000mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый розовый | / | 4000-5000mcd | 3.0-3.2 В | 30 градусов |
| (При токе 20 мА) | ||||
| Красный круглый непрозрачный | 620-625nm | 1000-2000mcd | 2.0-2.2 В | 30 градусов |
| Синий круглый непрозрачный | 450-455nm | 5000-7000mcd | 3.0-3.2 В | 30 градусов |
| Круглый зеленый непрозрачный | 515-525nm | 4000-5000mcd | 3.0-3.2 В | 30 градусов |
| Желтый круглый непрозрачный | 585-590nm | 1000-2000mcd | 2.0-2.2 В | 30 градусов |
| Оранжевый круглый непрозрачный | 600-610nm | 1000-2000mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый белый | 6000 К-9000 К | 6000-8000mcd | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый желтый | 585-590nm | 2000-2200mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый зеленый | 520-525nm | 3000-3200mcd | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый красный | 620-625nm | 800-1000mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый синий | 460-465nm | 4500-5500mcd | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый желто-зеленый | 570-575nm | 500-700mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый тепло-белый | 2800-3200 К | 6000-7000mcd | 3.0-3.2 В | 30 градусов |
| Прозрачный круглый фиолетовый | 395-400nm | 200-300mcd | 3.2-3.4 В | 30 градусов |
| Прозрачный круглый оранжевый | 600-610nm | 1000-1500mcd | 2.0-2.2 В | 30 градусов |
| Прозрачный круглый розовый | / | 1000-1500mcd | 3.0-3.2 В | 30 градусов |
