Первым делом после запуска двигателя почти каждый автолюбитель включает магнитолу. Кто-то хочет узнать актуальные новости о пробках, другие предпочитают послушать любимую радиостанцию, а некоторые и вовсе чувствуют себя максимально комфортно с полноценным телевизором «на борту». Сейчас автомагнитолы выполняют широкий спектр задач, постепенно превращаясь в многофункциональные мультимедийны центры, к которым подключаются камеры заднего вида, парктроники, навигаторы и многое другое.
Для того чтобы обеспечить качественный и бесперебойный прием сигнала магнитола должна быть оснащена соответствующей антенной. Например, если вы используете автомагнитолу в качестве навигатора или для трансляции спутникового телевидения.
Типы антенн для магнитол
Сегодня существует множество приборов для улучшения сигнала, самыми лучшими из них считаются автомобильные антенны, которые могут быть:
GPS модуль, какой лучше?
GPS модуль, какой лучше?
- Внешними. Такие приборы используются для приема теле- и радиосигнала. ТВ-антенна для автомагнитолы – это пассивное устройство, подверженное воздействию окружающей среды, при этом оно обладает довольно высокой чувствительностью. Из-за этого приходится оснащать антенну дополнительным усилителем сигнала (адаптером). Кроме этого, многие отмечают неудобство установки внешнего прибора на кузове автомобиля.
- Внутренними. Устройства этого типа – это активные GPS антенны, которые обычно крепятся на лобовое стекло машины. Прибор оснащен встроенным усилителем и может использоваться с самыми разными моделями магнитол.
GPS-модули очень популярны среди автолюбителей. Принцип работы таких антенн заключается в приеме спутниковых сигналов, преобразовании их в промежуточную частоту и последующей обработке. Внутренние антенны подключаются к бортовой системе автомобиля. Главными преимуществами таких устройств являются: небольшой размер, простота монтажа, «уверенный» уровень сигнала и продолжительный срок эксплуатации. Среди недостатков стоит отметить только довольно высокую стоимость таких антенн.
При выборе антенны для магнитолы необходимо учитывать многие характеристики, включая диапазон приема сигнала, мощность прибора и многое другое. Немаловажным является и место, куда вы планируете установить прибор.
Куда лучше подключить автомобильную антенну
Чаще всего внешние антенны устанавливаются на крышу автомобиля, а GPS-модули могут быть монтированы в самые разнообразные точки автотранспортного средства. Рассмотрим рекомендации по выбору места установки:
- Если антенна для автомобильного телевизора или навигатора будет направлена в небо, то препятствий она будет встречать намного меньше, соответственно сигнал приема будет более уверенным. Поэтому рекомендуется монтировать устройство в верхнюю часть лобового стекла машины или под крышу.
- В нижней части лобового или заднего стекла антенна выдаст меньший «потенциал».
Тем не менее, именно эти варианты являются предпочтительными. Не стоит устанавливать GPS-антенну возле фонарей. Так поступает большинство начинающих водителей, не догадываясь о том, что в этой области эффективность устройства будет заметно снижаться из-за сильных помех.
Для GPS-антенн существуют следующие типы креплений:
- Врезное. Антенна фиксируется через, обработанное антикоррозийным составом, отверстие в кузове.
- Магнитное. В этом случае антенна может быть установлена в любом месте на автомобиле.
Важно! Не рекомендуется покупать GPS-антенны с магнитным креплением, так как их сигнал намного хуже.
- Штыревое. Антенна фиксируется на водостоке машины.
- Внутреннее. В этом случае антенна устанавливается внутри салона автомобиля (рекомендуется для GPS-модулей).
Для того чтобы подобрать нужную антенну необходимо также учитывать и тип автомагнитолы. Если вы являетесь владельцем многофункциональной магнитолы-гибрида с GPS и Bluetooth, то, несомненно, вам потребуется соответствующая комбинированная антенна. И, наоборот, тем, у кого установлен недорогой магнитофон без «наворотов» в виде навигатора и прочих полезных гаджетов, нет особого смысла покупать дорогостоящее устройство. В этой ситуации намного выгоднее купить антенный переходник с усилителем.
Антенные переходники для магнитолы
Антенный переходник (адаптер) используется для подключения антенны при смене штатной магнитолы на магнитолу другой фирмы, а также позволяет получить более мощный сигнал за счет встроенного усилителя. Бывают модели и без усилителя. Такие устройства стоят недорого и отлично подойдут для магнитофонов без навигаторов.
О том, что вам нужен переходник антенный для автомагнитолы со встроенным усилителем, вы легко узнаете по характерным признакам, свидетельствующим о низком сигнале:
- звук становится хуже (появляются помехи, искажение или шумы) во время просмотра фильмов или прослушивания музыки;
- список, принимаемых автомагнитолой радиостанции, заметно уменьшается;
- сигнал периодически полностью исчезает (при этом экран магнитофона темнеет);
- на дисплее исчезает изображение и вместо него появляются белые точки.
Если вы заметили несколько или все вышеперечисленные проблемы, то, возможно, с помощью антенного адаптера и удастся усилить сигнал, но ждать от него чуда и наичистейшего звука не стоит.
При выборе переходника учитывайте, что рабочая полоса должна перекрываться необходимым диапазоном частот, поэтому убедитесь, что:
- амплитудно-частотная характеристика будет равномерной;
- коэффициент усиление будет в пределах 15-25 децибел;
- динамический диапазон достаточно высок;
- коэффициент шума понижен;
- коэффициент усиления повышен.
Это что касается переходников, а возвращаясь к теме GPS-антенн стоит сказать несколько слов про их стоимость.
Стоимость антенн для магнитолы
Если говорить о цене вопроса, то самой дешевой будет обычная штыревая антенна, которую можно приобрести в пределах 300-500 рублей. Кроме разъема SMA и двухметрового кабеля она больше ничем таким интересным не комплектуется.
Активная антенна GPS/Глонасс, например, Beyondoor ANT GPS BY-GPS/GLONASS07 будет стоить уже дороже, порядка 1 400 рублей. Но при этом устройство снабжено встроенным усилителем на 27 дБ и позволяет подключать автомагнитолу, навигатор или гибридный прибор.
Еще одна модель с «глонассовской» системой – это «Акулий плавник» FM/AM/GPS/GLONASS за 6 000 рублей. Помимо разъема SMA, устройство позволяет подключать также и DIN plug. Но, усилителя в этой модели не предусмотрено, так как сигналы идут в широком диапазоне частот при низком шуме. Если же усилитель вам принципиален, то можно обратить внимание на еще один «Акулий плавник» V-SMA3M-2FM-TV за 9 000 рублей. При усилении в 4 дБ антенна выдает достойный сигнал.
В заключении
Какую бы антенну вы ни выбрали для своей магнитолы, стоит учитывать что обеспечить вас полноценным качественным звуком и изображением не сможет ни одна из них. Существуют так называемые слепые зоны (особенно в пригородах и на трассах), где никакой усилитель не сможет поймать качественный сигнал. Тем более не стоит переплачивать за дорогостоящую антенну, если ваша магнитола обладает малым функционалом.
Источник: avto-moto-shtuchki.ru
Антенна Gps навигации, с Aliexpress.
Всем привет, при покупки авто не работала время, и не было спутников Gps.
Полный размер

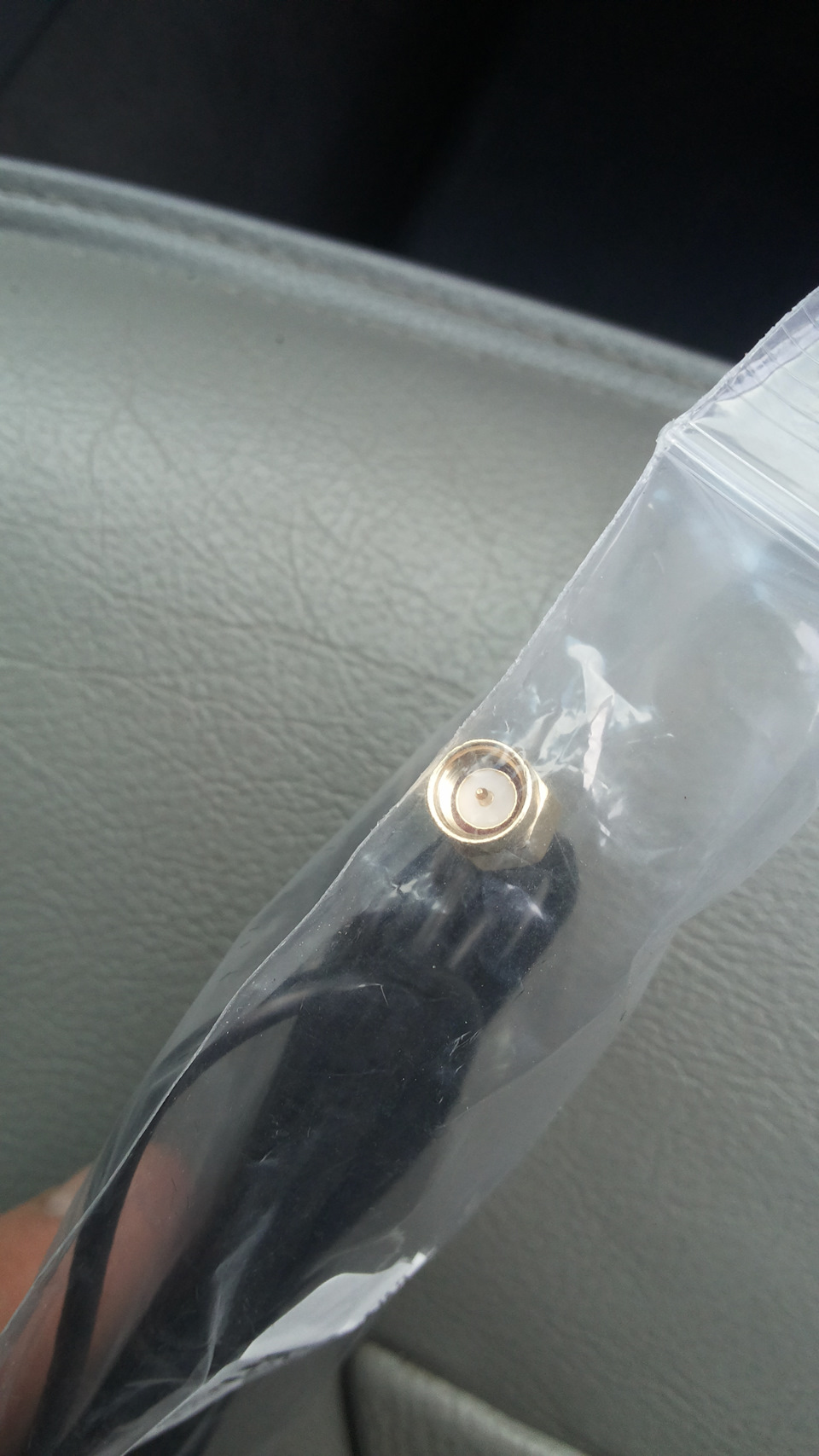

Решил заказать с Aliexpress попробовать будет ли работать, но со штекером который мне нужен не было, у меня такой стоял
Полный размер
, заказал с обычным какой был.

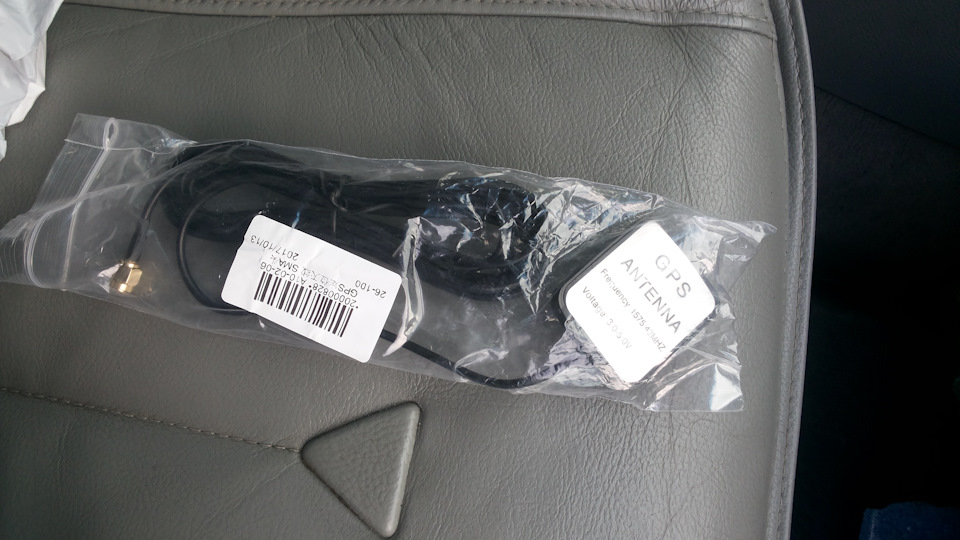

Заказал такой,
Полный размер

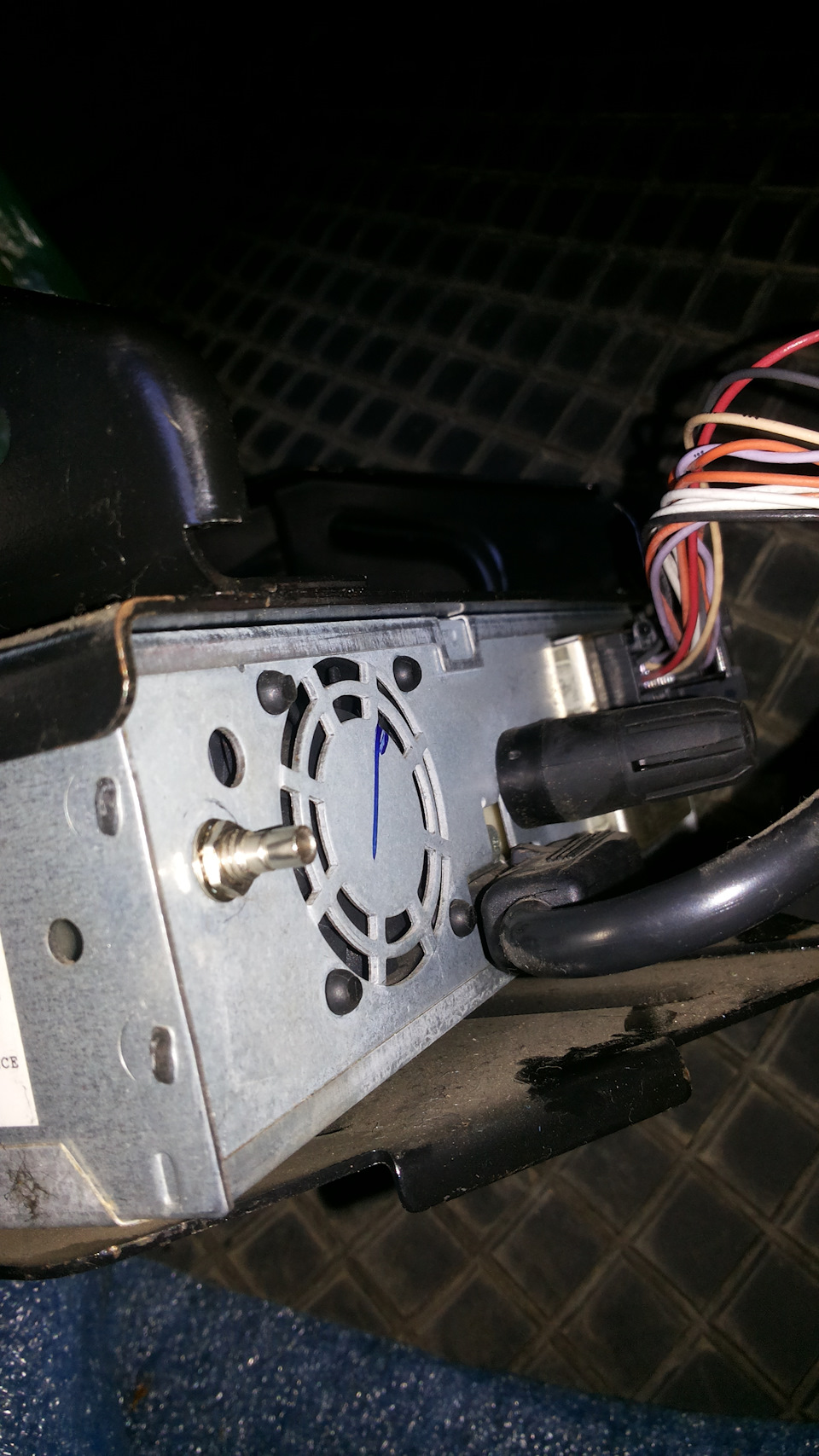

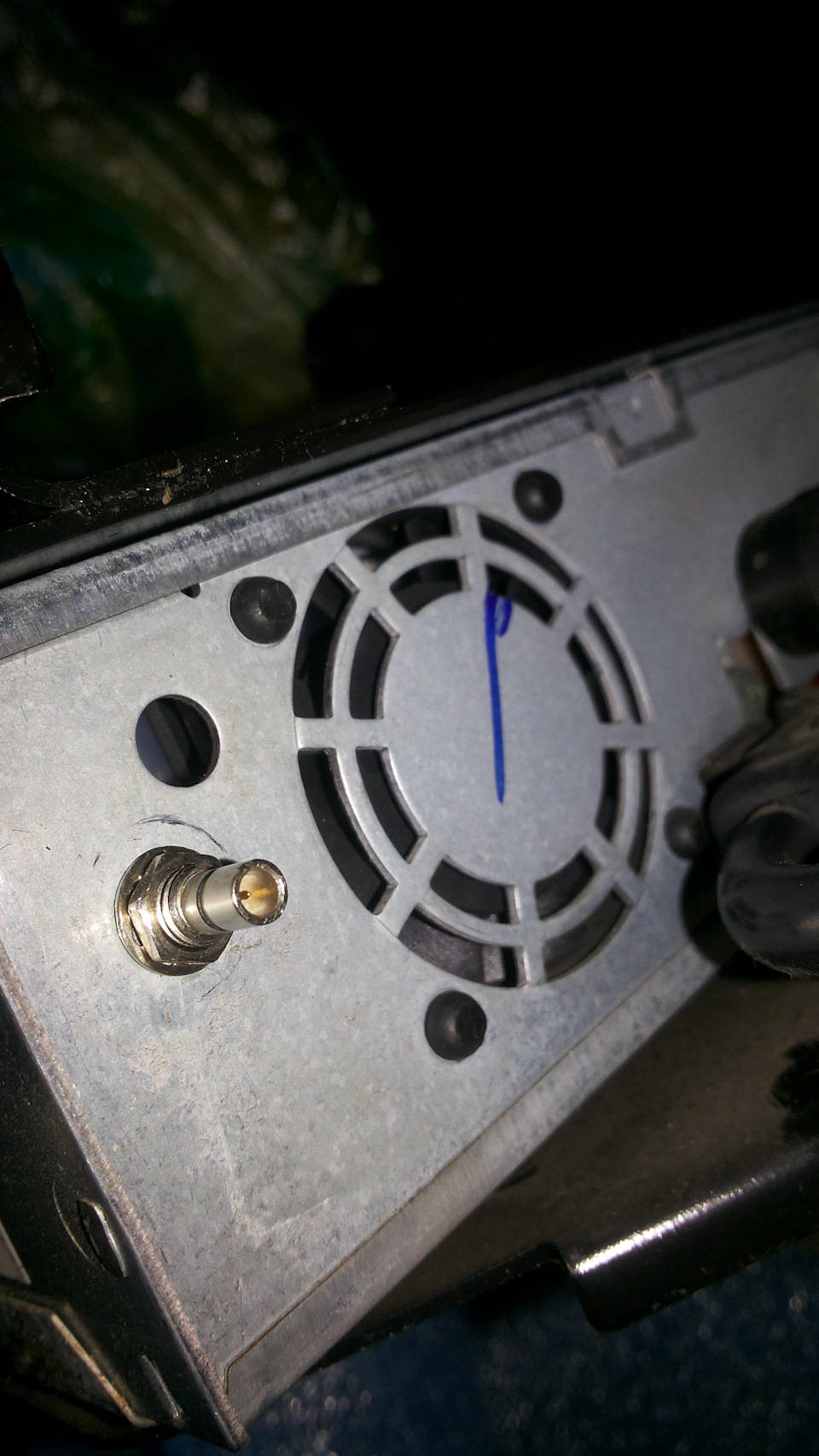

Так как штекер не подходил, решил обрезать и соединить со своим штатным, посадочное место штекера навигации
Полный размер
Полный размер

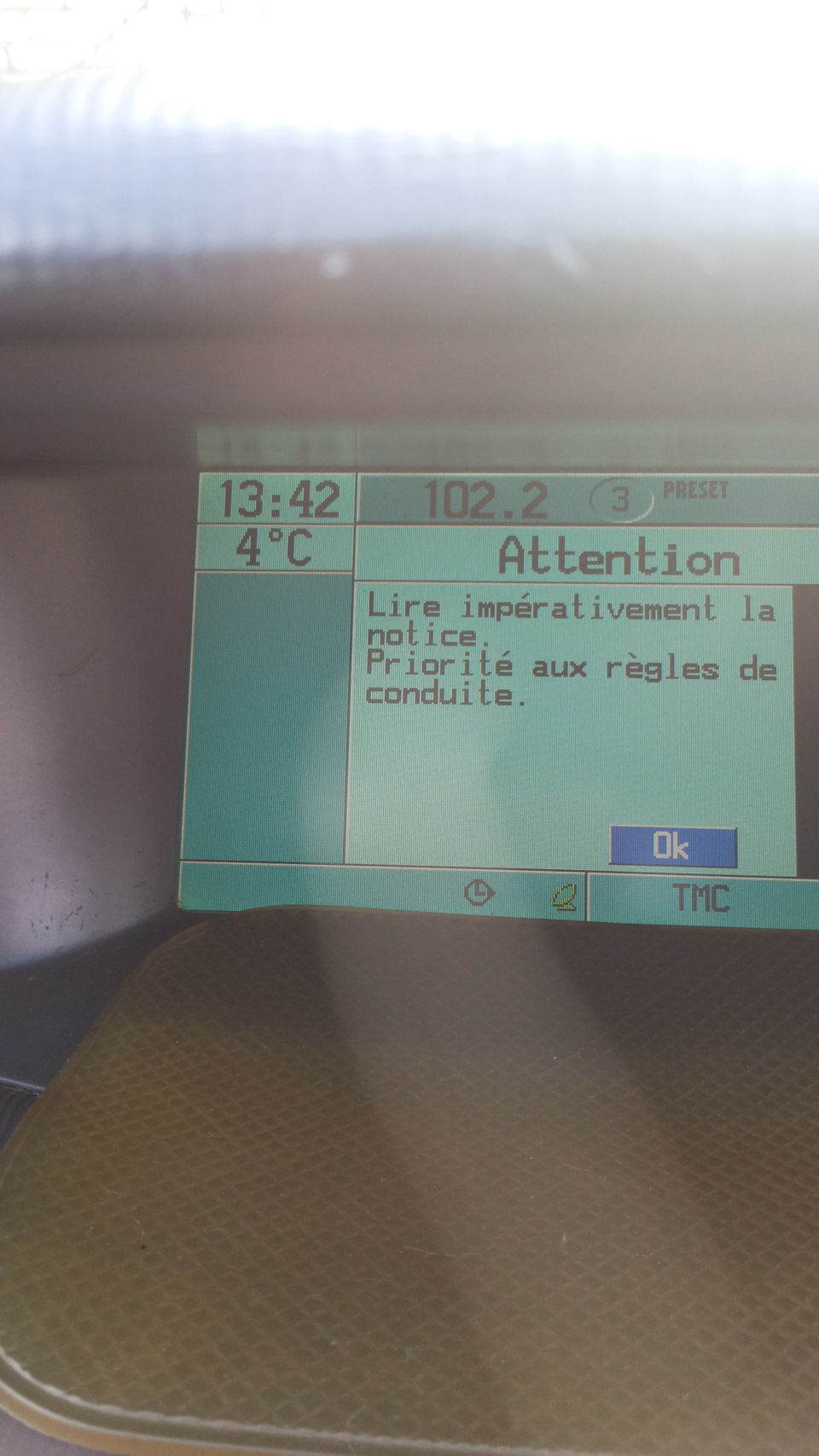

подключил и все заработала, время настроилось автоматически, и загорелся спутник зеленым значком.
Полный размер

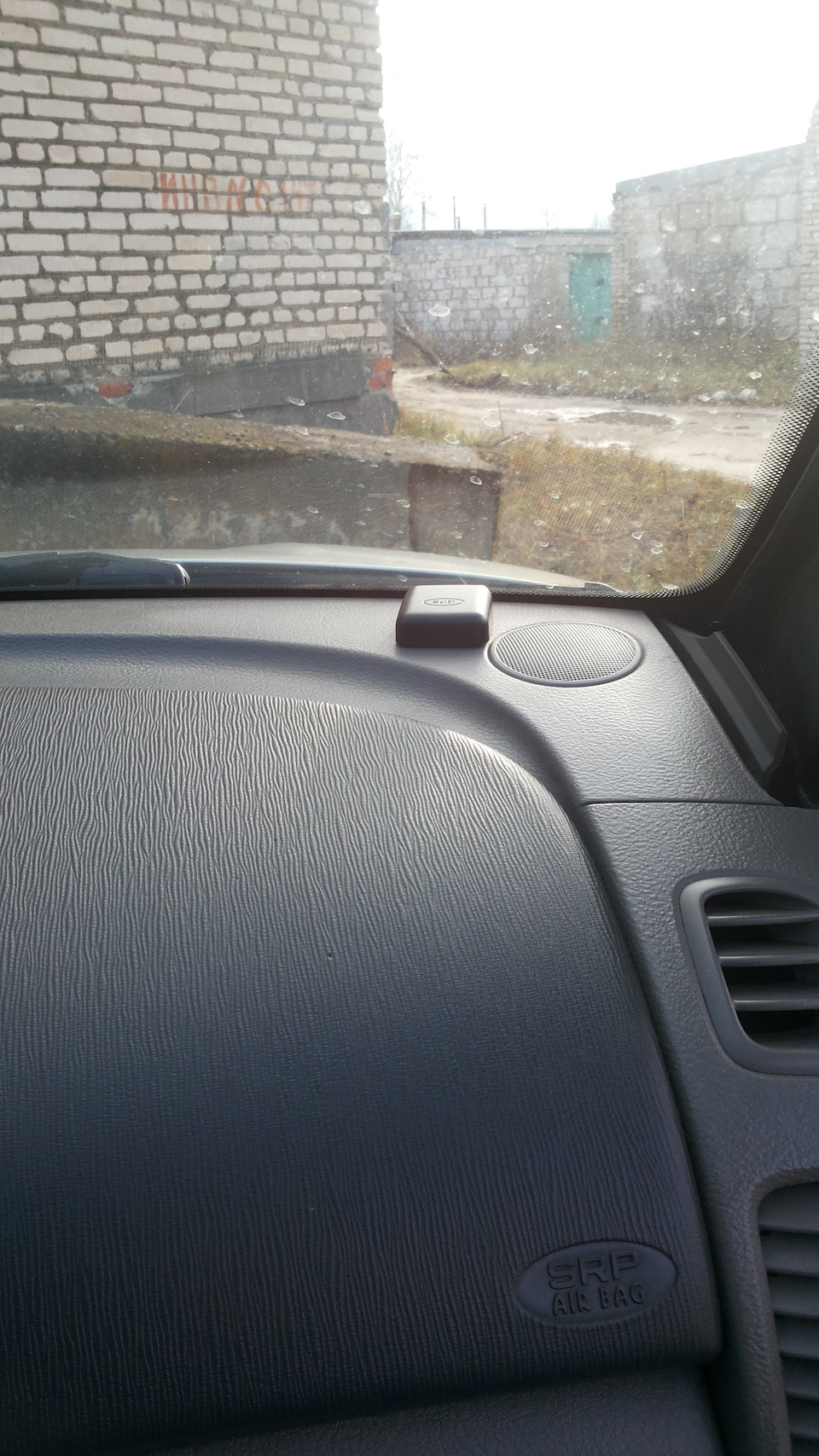

Установил антенну саму в уголку лобового.
Полный размер
Цена вопроса: 3 $
19 ноября 2017 Метки: аксессуары
Поделиться:
Renault Laguna 2002, двигатель дизельный 1.9 л., 120 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Renault Laguna, 2000
Renault Laguna, 2008
Renault Laguna, 2007
Renault Laguna, 2002
Отличный пост. Мучаюсь со временем уже 2ой год. А оказывается все так просто. Спасибо.
Пожалуйста, рад что кому-то пригодилось
Я езжу на Renault Laguna II
Так это из-за антенны я не могу время навести, вернее оно на водится, но когда глушителя двигатель, время сбивается. Или это что-то другое?
да из-за не ее все !
Я себе делал аналогично, но антену не стал выводить наружу. Она ведь магнитная и поэтому была прикреплена к усилителю поперечному (труба такая внутри панели приборов). Вот уже года два или три езжу так и не отлипает.
А куда эта антенна подключена, в блок что в бардачке или там где кнопки управления навигацией?
Подключается в блок что в бордочке, на фото видно сам разъем
В закладки, тоже проблемы с антенной и отображением времени
Можно было прямо возле магнитолы кинуть, для времени не обязательно было выводить куда-то
Источник: www.drive2.ru
GPS антенна для автомагнитолы и ее установка
GPS антенна для автомагнитолы и модуль – возможность для автомобилиста наших дней радикально изменить возможности стандартного радиоприемника. Спутниковые технологии уже давно используются в автомобилях, хотя раньше о таком можно было только мечтать.
Спутниковая антенна gps для автомагнитолы позволит грамотно настроить навигационную систему.
Установка
GPS модуль для автомагнитолы
Обычное место для установки антенны – крыша автомобиля. Это первое, что приходит на ум человеку, решившему самостоятельно ее поставить. Но мест для монтажа gps антенны может быть много, и крыша в данном случае не единственный вариант.
Примечание. Современные автомобильные антенны бывают разные. Но основное их предназначение, как и gps антенны, обеспечить уверенный сигнал приема.
Рассмотрим несколько вариантов:
- Установить антенну gps желательно в верхнюю часть лобового стекла, обращенной к небу. Здесь такая антенна будет встречать меньше всего препятствий, чтобы получать уверенный прием сигналов со спутника;
На лобовом стекле
- Нижняя зона лобового стекла тоже может быть выбрана, как место для установки, только здесь антенны будут обладать меньшим потенциалом;
- Такой же эффект, как нижняя зона лобового стекла, даст установка антенны на заднее стекло;
- Какие бы не имели вышеописанные места для установки антенн недостатки, они рассматриваются, как самые благоприятные варианты монтажа. А вот установка gps антенны возле фонарей – совсем неудачное решение.
Модуль gps для автомагнитолы
Примечание. Выбирают зону возле фар автомобиля для установки антенны частенько неопытные автомобилисты, решившие самостоятельно провести монтаж. В конкретном случае эффективность антенны заметно снижается ввиду сильных помех.
Итак, способов монтажа антенны может быть несколько, каждый подбирает себе вариант индивидуально. Что касается способа крепления, то он тоже может быть разным.
Понять всю важность правильной зоны для установки важно, чтобы не было в дальнейшем никаких проблем.
Несколько слов общей информации о принципе работы спутникового навигатора помогут многое понять:
- Каждый навигационный спутник передает радиосигналы. Они принимаются, усиливаются, преобразуются в промежуточную частоту, а затем продолжается их дальнейшая обработка.
Примечание. Обработка спутниковых сигналов заключается в извлечении информационного сообщения, содержащего эфемериды определенного спутника и определении времени, за которое сигнал дойдет от спутника до навигатора. Именно последняя обработка и определяет задержку сигнала, которая необходима для определения расстояния до спутника.
- Как правило, навигатор(см.1 din автомагнитола с навигатором: устройство и монтаж) знает координаты нескольких спутников и расстояния до них. Но не все так просто. Чтобы решить данную навигационную задачу, надо определить 4 неизвестные величины: это три известные геометрические величины и уход часов приемника;
- Интересно, что для увеличения точности GPS навигатор старается использовать, как можно больше спутников;
- Антенна gps выступает в роли составляющей, которая помогает навигатору лучше принимать сигналы, но даже самые, кажущиеся малозначимыми, эффекты дифракции, могут быть существенны.
GPS приемник для автомагнитолы
Примечание. К примеру, антенна, поставленная под крышей автомобиля, может обеспечивать уверенный сигнал со спутника, но антенна, которой открыта геометрическая видимость до спутника, может сигнал не принимать.
Схема приема антенной gps спутников в зависимости от установки
Как указывает схема, кузов автомобиля не является преградой для принятия сигналов со спутника. Под лобовым стеклом антенна видит и принимает те же спутники, что и на крыше.
Что касается антенны между сидениями, то она уступает всего в пару спутников. Получается, в итоге, что геометрический фактор от установки антенны не зависит?
Но, не все так просто. Можно сказать точно лишь одно: устанавливать антенну для спутника лучше на лобовое стекло, а не слишком глубоко в салон.
Виды крепления
Приемник gps для автомагнитолы
Спутниковые антенны могут иметь разные типы крепления:
- Врезное крепление антенны подразумевает ее фиксацию через отверстие, которое делается путем сверления в кузове. Края отверстий в данном случае обязательно надо обработать антикоррозийным веществом;
- Крепление магнитное подразумевает установку антенны на любое место кузова в зависимости от собственных предпочтений;
- Штыревое крепление подразумевает фиксацию антенны на водосток автомобиля;
- Наконец, внутреннее крепление, подразумевающее установку антенны на лобовое стекло, потребует обязательную обработку стекла специальной жидкостью.
Обзор антенн
Ниже приведем описания нескольких известных моделей антенн gps.
GSM антенна штыревая
Простая антенна, отличающаяся следующими особенностями:
- Примерная стоимость такой антенны на магнитной основе, всего 250 рублей;
- Данная антенна оснащена разъемом SMA;
- Кабель, который идет вместе с антенной, длиною 2,5 м.
GPS/Глонасс антенна SMA
Антенна с разъемом SMA отличается следующими особенностями:
- Усиление антенны составляет 27 дБ;
- Размеры 15х50х40 мм;
- Кабель на 3 метра RG174;
- Питание с напряжением 3-5 В;
- Предназначение – автомобильные навигаторы или автомагнитолы с GPS модулями.
GPS/Глонасс антенна Факира
Модуль и антенна GPS
Антенна с угловым автомобильным разъемом, более удобным для подключения.
Отличается следующими характеристиками:
- Усиление составляет 27 дБ;
- Размеры антенны – 15/50/40 мм;
- Разъем – Факира GPS;
- Кабель 3 метра RG174;
- Предназначение – автомобильные навигаторы или штатные головные устройства со стандартным разъемом джек Факира.
GAA-GPS совмещенная
Мощная совмещенная антенна китайского производства имеет следующие особенности:
- Очень высокий коэффициент усиления;
- Уровень шума сниженный;
- Поддержка поляризации RHCP;
- Кабель электрический RG174 na 3 метра;
- Тип крепления – магнитный;
- Цена – 1200 рублей.
Таким образом, антенны gps легко и просто установить своими руками в автомобиль по инструкции. Можно для практического понимания посмотреть видео или фото – материалы.
Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.
