Три года назад я занялся модным увлечением — фитосветом. Этот форум был моим первым букварём. Прямо скажу — учебник так себе. Но пробираясь через горы флуда, флейма и разборок я таки его асилил. Что-то отложилось, что-то в глаз влетело, из уха вылетело. Но усвоил на тот момент, что китайские трёхваттники-эмиттеры — наше фсё. Дёшево и сердито.
Слава богу, биколорные страсти ко времени моего воцерковления в фитосветовую религию уже поутихли и эта ересь обошла меня стороной. Тогда на волну взошли «фулы». Круто же, по цене почти как белые, но правильного фиолетового (розового, пурпурного, в общем — волшебного) цвета. Назаказывал на Али от души. Выбирать-то здесь научили.
Чтоб кристаллы большие, не магнитились и всё такое. И белых холодных до кучи заказал, для всяких мобильных лампочек и фонариков. Начал на фулах линейные фитолампы клепать. Комплектующих на 500 руб, пару часов работы, продал за тыщу. Вау, бизнес попёр, штук 5 продал. Пурпур сводил домохозяек с ума, в наших магазинах его тогда и не было.
обзор фитолампы с алиэкспресс
Окупил расходы и себе на свет. Теперь совесть мучает, нажился на мухляже.
Первый сезон под своими лампами выращивал мало рассады, о домашнем огороде и не помышлял. Что-то как-то выросло, не помню.
Потом в моей жизни появились матрицы 220 Вольт. Крутотень, удобство — ничего городить не надо. Главное — радиатор помассивнее. Вот тогда, с год назад (кажется, что век), световая лихоманка меня и накрыла с головой. В одну группу ВК вступил, а там тесты-уесты, мужики световыми пиписьками меряются. Весело же, присоединился.
Зимой томаты посадил, и давай их под разный свет засовывать. Потом и рассада началась.
Надо сказать, что тогда же зародилась моя личная крамола. В магазине увидел светодиодные лампочки Е27 10 Вт рублей по 60. В голову ударило — у меня этот фитосвет по себестоимости рублей 25 за Ватт, а тут 6. И никакого траха со сборкой. Да хоть кому крышу снесёт.
В общем, попробовал. И эмиттеры и матрицы и лампочки. И фулы и холодные и теплые.
Параллельно, конечно, читал всё, что только находил по теме, Ютуб смотрел, тащился от правильных гроверов. Благо работа позволяла и мобильные сетевые технологии.
И что же? Уху поел, когда оказалось, что под дешманскими лампочками из магазина всё росло и благоухало лучше, чем под белыми эмиттерами. А под фулами тех же мощностей не росло толком от слова совсем. Особенно под матрицами. С чуваками в группе поделился — оборжали всего.
Больше всего глумились самые авторитетные авторитеты. Лампочки кетайские же, свету дают с гулькин нос, дохнут косяками через месяц, диоды там полное гуано, перегреваются, деградируют и тд и тп. В общем, ко мне пришёл диссонанс. У меня ж всё под ними растёт, ничего не помирает и греется в меру. Либо д’Артяньян я, либо дураки все.
Но наступило лето, которое маленькая жизнь, и мне стало на это пофиг. Но выращенная под холодными белыми лампами идеальная рассада томатов, перцев и баклажан дала ошеломительный (для меня) урожай. Ну, конечно, прочие передовые агротехнические мероприятия помогли.
А только наступила осень — сразу засвербило. Растёт же дома всё, тепло, светло и мухи не кусают, чего сезона ждать. В общем, развел целый огород. Помидоры, огурцы, перцы и аж баклажаны. Траву всякую вообще не считаю. Растёт, как трава.
Но диссонанс-то никуда не девался. Он усилился. Красная линия в него вошла. Все ж говорят — куда без дип реду, да никуда без него! И фар ред чрезвычайно пользителен!
А нету их у меня и нормально.
Короче, слишкоммногабукаф получается, перейду к делу. Недавно я стал побогаче (ненадолго) и позволил себе одну топовую вещицу из области света. Гроверы-ютуберы от неё просто тащатся. Quantum board называется. Ну, доска и доска. С диодами.
Но хорошими, не кетайскими. Корейскими. LM-561C. Гроверы ух какие гроурепорты под ними рисуют, вау какую травку рОстят!
В общем, взял я этот борд за эталон и немного сравнил и посчитал. Результаты в следующем посте.
На фото часть огорода в сегодняшнем состоянии. 270 Вт здесь. Красный 660 есть в переделанном прожекторе, но всего 6 ватт эмиттеров.
Вложения IMG_20190308_015533_800x600.jpg (459.05 KIB) Просмотров: 6736
За это сообщение автора rumvin поблагодарил: voxy (08 мар 2019, 13:25)
Re: Белый свет. Личный опыт.
rumvin » 08 мар 2019, 03:50
Как говорил когда-то один мой наставник — пусть безобразно, но единообразно.
Измерения произведены после прогрева 15 минут.
Вывесил я туда, где место было, этот свой квантум борд и замерил потребляемую мощность и освещенность под ним. Драйвер 50 Вт, 1,5 А. 312 диодов, 26 линеек по 12 последовательно. 3500К, CRI 80+. Замеры температуры и индекса цветопередачи есть на ютуб-канале продавца, они соответствуют заявленным.
Реальный режим работы светодиодов немного меньше того, который указан в даташите в качестве оптимального. Я это проверил измерениями. Ток через диод 58 мА (65 мА), мощность 0,16 Вт (0,2 Вт). Мультиметр не поверенный, поэтому пол-лаптя влево-вправо. Но лапоточки небольшие.
То есть могу совершенно адекватно предположить, что доска честно отдаёт свои заявленные 210 лм/Вт. Даже при температуре выше указанной в даташите 45 (25) град. Никакой радиатор, кстати, в этом режиме борду не нужен.
Обошёлся он мне вместе с драйвером и пересылкой примерно в 4300 руб.
Показания:
Ваттметр — 51,4 Вт
Люксметр — 2330 лм.
Условная эффективность 45,3 лм/Вт.
Также прикинул КПД драйвера — 0,96, что слишком хорошо, но спишем на приборы с грешком.
Затем на этом же расстоянии от люксметра вывесил три лампы Е27 А100 Smartbuy 25 Вт 3000К без колпаков. 48 диодов на 9 В (три кристалла) в режиме 0,5 Вт. Диоды выглядят вполне прилично, и можно предположить, что они от хорошего производителя, очень похожи на самсунговские. Цена 1 лампы 217 руб. Под этими лампами у меня прекрасно спеют помидоры, сверхострые перцы и огурцы.
Лампы уже пожилые, горели 3-4 месяца по 14 часов в сутки.
Показания:
Ваттметр 63,4 Вт.
Люксметр 1610 лк.
Условная эффективность 25,5 лм/Вт.
Препарировать данную лампу для измерений КПД драйвера мне стало лень, но ранее делал замеры для 10-ваттных лампочек. КПД их драйверов около 0,8. Чем выше мощность девайса, тем выше КПД его блока питания — есть такое правило. Поэтому смело предположу что у данного импульсного дроссельного драйвера он составляет 0,85.
Поделим условные эффективности и получим коэффициент «плохости» цокольных ламп. Разницей в цветовой температуре, которая влияет на показания люксметра пренебрежем, она невелика.
Коэффициент составил 0,56.
Обратная величина, коэффициент «хорошести» борда — 1,79. То есть именно во столько раз он эффективнее.
Теперь прикинем эффективность 3-х кристальных диодов 2836 применённых в лампах.
210х0,56=118 лм/Вт.
Но это ещё не всё. За счёт КПД драйверов люмены на ватт, потребленный из сети, будут меньше.
Для борда — 202, для лампы 100.
Итого, что мы имеем — лампа общего применения имеет эффективность в 2 раза ниже, чем передовое светотехническое решение. Плюс-минус пол-лапоточка. Для ламп меньшей мощности (самых распространенных 10Вт Е27 А60) этот коэффициент будет ещё больше, но, предполагаю, не выше 2,5.
Можно ещё много чего посчитать, например цену одного люмена, время окупаемости и тд и тп. Но не в деньгах щастье.
Финальное лирическое отступление:
На этом форуме, да и везде в тематических пабликах по теме фитосвета постоянно смешаны в кучу кони и люди. Кони — сельское хозяйство, люди — хобби. Если мы их будем строго отличать, то придем к банальному консенсусу. Применение современных бытовых решений для подсветки растений весьма уместно для рассады и домашнего огорода небольшой площади.
Меня лично не особо напрягает то, что плачу за свои 500 Вт, а мог бы платить за 250. У меня нет желания вкладывать в это хобби единовременно 25 тысяч рублей. Может быть завтра я наиграюсь. Тем, у кого с деньгами полный порядок, он может и большую сумму на игрушки легко спустить. Но у нас, пенсионеров, как-то вечно напряг с деньгами.
Едим много, штоле.
В производстве товарной продукции, конечно, и без сомнения следует искать наиболее энергетически экономичных решений. Это относится и к изысканиям в области оптимизации спектра. Мне лично в квартире свет отличный от белого не нужен от слова совсем.
И ещё — не в этот раз, но я соизмерял те самые «трёхваттники» с бытовыми лампами. Они хуже ещё раза в полтора. Вот тех, кто до сих пор лепит из них типа «фитолампы» и продаёт — я поубивал бы.
Зачем я это всё мерял, считал и писал полдня? Да низачем, захотелось открыть Америку, а не просто бла-бла-бла.
На фото борд и лампа. Фото замеров тоже есть, но надеюсь, что в этом приличном обществе верят на слово.
За это сообщение автора rumvin поблагодарил: voxy (08 мар 2019, 13:31)
Источник: ledway.ru

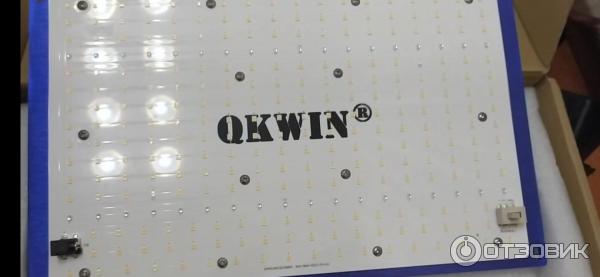

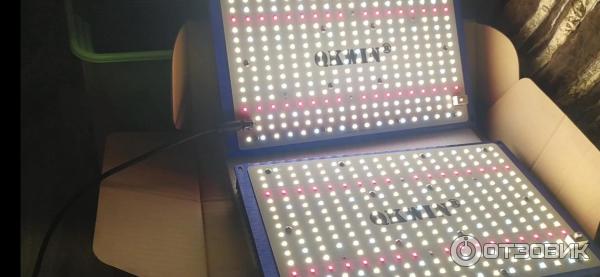

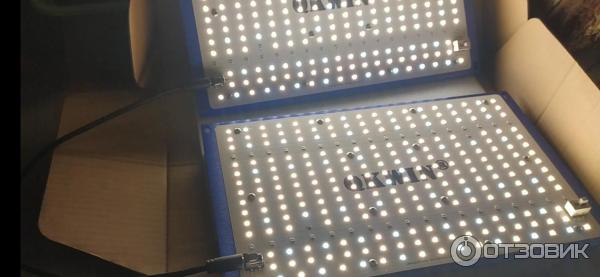

Отзыв: Светильник для растений QKWIN Quantum Board 240w — Очень хорошие светильники
Доброго времени суток, мои уважаемые читатели!
Сегодня хочу рассказать вам о светильниках для растений. Это аналог дорогущих квантум бордов. Сами они, конечно, не дешевые, но в три, четыре раза дешевле, чем модные аналоги известных брендов.
Так уж получилось, что наших ламп на стеллажах нам не хватает и нужен досвет.
По этому стали думать, читать, выбирать.
Главные требования, которые у меня были к лампам это:
1. Полный спектр
2. Мощность
3. Димер, возможность менять яркость освещения
Все мои требования эти лампы выполняют. И плюс ко всему там есть переключатели, которыми можно выключить красные и синие светодиоды. Это так сказать бонус для нас.
Из плюсов хочу отметить, что в поставки сразу идут крючки и подвесы. Это очень удобно!

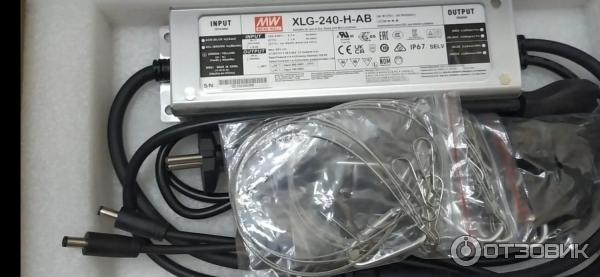

Из минусов. В поставке приходит две лампы и они питаются от одного блока питания. Соответственно их можно повесить только рядом в паре. Повесить их в разные места не возможно. Опять же красные и синие светодиоды можно отключить только на обеих лампах сразу и димер действует на обе. Просто когда я их покупала для меня это было не очевидно. Я планировала повесить их в разные места.
То есть получается лампы две, но по факту работают они как одна очень мощная. Можно конечно направить их в разные стороны. Просто нужно заранее понимать что далеко друг от друга вы их не повесите и работать автономно друг от друга они не смогут.
Еще минус это кабель. Для меня он оказался короткий. Драйвер очень тяжелый и просто так в воздухе он висеть не может, т. е. его нужно к чему то крепить, что бы под его весом и лампы не упали. У меня есть только одно место (одна высота) куда его можно приспособить. Так вот когда драйвер висит на месте, опускать лампы я могу только на длину кабеля, а мне нужно ниже, пока растения маленькие.
Как удлинить кабель не отрезая имеющийся я так и не придумала.
Источник: otzovik.com
Форум о светодиодах и фитолампах
Оригинальные Quantum Board QB288 V2 Rspec (квантум борд HLG) из США
Обозреваем, тестируем, светодиоды и LED лампы для растений
4 сообщения • Страница 1 из 1
Оригинальные Quantum Board QB288 V2 Rspec (квантум борд HLG) из США
Сообщение SpecLED » Сб фев 27, 2021 21:26
Оригинальные QB288 HLG
Сегодня квантум бордами называют почти все подряд, что прямоугольной формы и имеет светодиоды.
Это не совсем правильно, хотя и имеет логический смысл. Не стоит путать или пытаться сравнить оригинальные квантум борды с похожими досками, скажем, с горяче любимого Aliexpress. По характеристикам китайские аналоги отличаются в широченном диапазоне (по световому потокуэффективности), причем вся ширина разброса может быть у одного продавца и в одной купленной партии. Ниже я напишу пару слов почему так происходит.
Худшими вариантами являются светодиодные борды с установленными светодиодами якобы Эпистар 660нм в корпусе SMD3030. Это самые ненадежные и быстро ломающиеся борды.
И совсем не рекомендую покупать борды на которых установлено по 2-4шт светодиодов 400нм и 730нм. Этот ход чисто маркетинговый. Толку от этих светодиодов не будет фактически никакого, а надежность пострадает. Самыми нежными светодиодами обычно являются фиолетовые светодиоды.
Выглядят оригинальные борды следующим образом:
на фото виден рисунок платы, он характерен только для HLG.
качество пайки светодиодов на отличном уровне.
QB288 V2 Rspec.jpg (503.6 КБ) 4704 просмотра
Обязательно присутствует надпись Quantum Board. Название зарегистрировано и принадлежит только компании Horticulture Lighting Group. Никто кроме них не имеет права его использовать. Однако в силу попярности название стало скорее именем нарицательным, так же как и «ксерок», «джакузи», «оракал» и прочие.
QB288 V2 Rspec 660nm.jpg (605.6 КБ) 4704 просмотра
На квантум борде присутствует так же название фирмы — производителя. В верхней части платы есть QR код и указана температура свечения 3050К для модели QB288 V2 Rspec. Rspec — приставка означает, что на плате есть светодиоды 660нм.
Светодиоды SMD3030 Samsung LH301H в последних модификациях паяют двух типов: 3000К и 3500К. Это сделано для коррекции спектра, таким образом пик в красном для белых светодиодов смещается ближе к 630нм, а пик синего уменьшается незначительно.
Для ознакомления с основными параметрами QB288 можно посмотреть видео обзор на нашем канале в YouTube (не забудьте подписаться):
https://youtu.be/OwaynTuoIYQ
Следует отметить, оригинальные QB288 V2 Rspec могут быть с красными светодиодами Osram, Cree, Samsung. Мы получали в разных партиях с разными светодиодами. Это есть совершенно нормально. Моими любимыми являются Samsung LH351 V2
Преимущества оригинальных Quantum Board HLG
1. Высокое качество монтажа светодиодов что гарантирует их долговечную работу;
2. Установка светодиодов с топовым бином SL (в тоже время и самый дорогой). Бин — выборка по яркости светодиода из одной партии, все светодиоды отличаются в определенном диапазоне; Китайцы обычно паяют все подряд (естественно так дешевле).
3. Сбалансированный, оптимальный спектр для всех стадий рост растений в закрытых грунтах. Присутствует пик 660нм.
4. Самые эффективные красные светодиоды 660нм на рынке.
Все это гарантирует максимальный эффект на выходе и отсутствие проблем в процессе выращивания.
Где купить оригинальный квантум борд от HLG?
Мы стараемся поддерживать постоянное наличие на складе квантум борд 288 V2 Rspec из США:
https://specled.com.ua/ru/led-moduli-dlya-rastenij/709-quantum-board-288-v2-rspec-3000k-osram-660nm.html
P.S. Quantum Board QB648 Diablo
Квантум борд с увеличенным количеством белых и красных светодиодов. Новинка 2020 года.
Если увеличить количество светодиодов, при этом сам модуль питать тем же током, что и 288, получаем прирост КПД.
QB648 Diablo.jpg (742.73 КБ) 4704 просмотра
Полное сравнение модулей и обзор QB648 можно посмотреть тут:
https://youtu.be/YTwGoEDznfY
На официальном сайт КБ648 продавать перестали, причина: переполюсовка при подключении приводит к выгоранию половины модуля. Данные модули можно увидеть только в собранных лампах.
Источник: ppfd.ru
