Кнопки с Алиэкспресс подключение

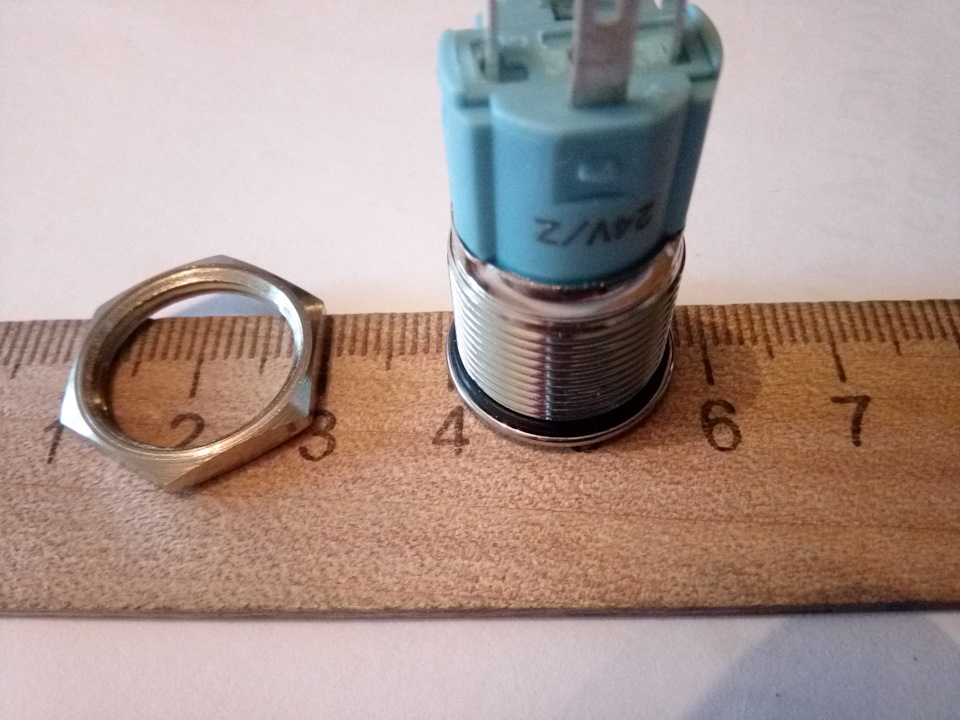

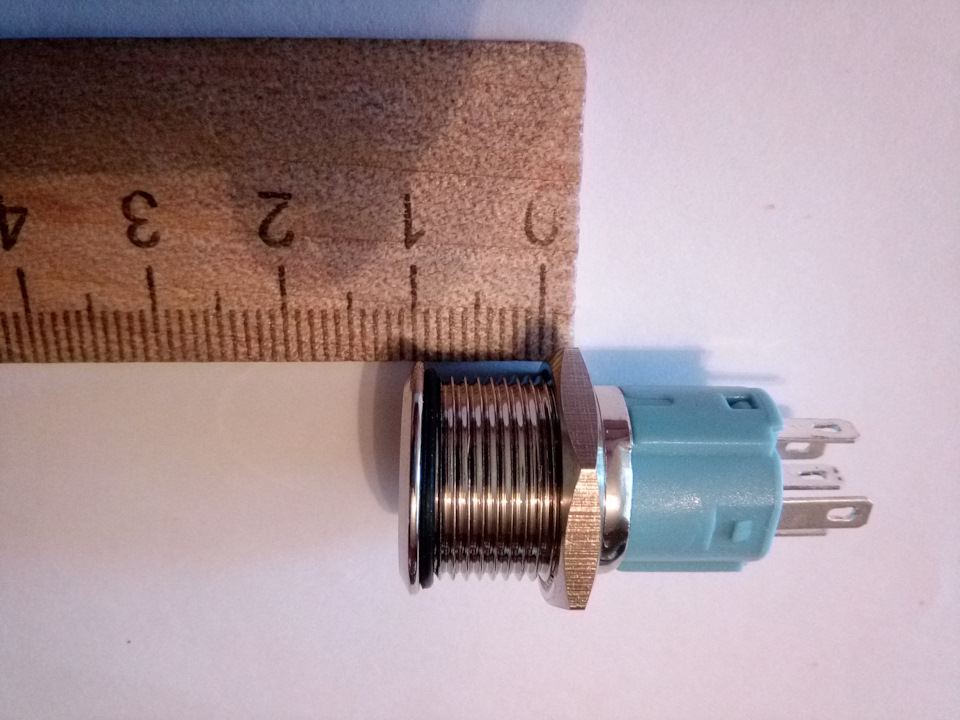

Всем привет! Пришла мне интересная кнопка с подсветкой, которую можно установить в свои проекты. Изготовлена она из металла, и имеет фиксацию нажатия. Примерные размеры на фото, но их также можно посмотреть на сайте у продавца здесь.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Также у нее имеется очень классная подсветка. Подсветка работает отдельно от коммутирующих контактов, поэтому способов подключения у нее великое множество. Напряжение работы подсветки варьируется в довольно широком диапазоне. Если кнопка рассчитана на 24В то она одинаково светится как при 29В так и при 12В. Поэтому она будет универсальна при установке в авто.

Крутая кнопка с индикацией. Какие возможны способы подключения?

Давайте я подробно расскажу про способы подключения.

Полный размер

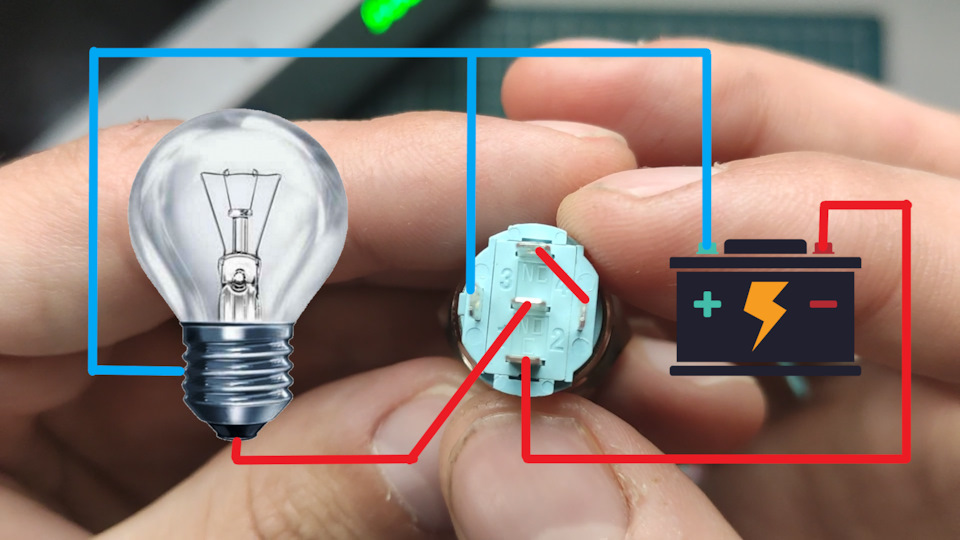

При этом способе нагрузка будет включаться при нажатии кнопки. Подсветка будет постоянно работать.

Полный размер

В этом случае нагрузка будет постоянно работать и отключаться при нажатии кнопки. Подсветка будет постоянно работать.

Полный размер

Наверно будет наиболее популярный способ. Нагрузка и подсветка срабатывают при нажатии кнопки.

Полный размер

В этом случае подсветка также работает параллельно нагрузке. Но это все работает постоянно и отключается при нажатии на кнопку.

Полный размер

При этом способе подсветка будет работать в том случае, когда нагрузка выключена. Нагрузка включается при нажатии кнопки.

Полный размер

Этот способ аналогичен пятому, только в этот раз нагрузка работает постоянно, а выключается при нажатии кнопки.

Кому интересно наглядно посмотреть работу данной кнопки могут посмотреть небольшой видеоролик:

Кнопка с подсветкой хром можно купить здесь
Резервная ссылка на кнопку с подсветкой хром
Вторая резервная ссылка на кнопку с подсветкой хром

Также у этого продавца есть такие же кнопки в черном цвете:
Кнопка с подсветкой черная
Резервная ссылка на кнопку с подсветкой черная
Вторая резервная ссылка на кнопку с подсветкой черная

А еще у него есть крутые кнопки с иконками для авто:

Полный размер

Заказать кнопку с подсветкой для авто можно здесь
Резервная ссылка на кнопку с подсветкой для авто черную
Вторая резервная ссылка на кнопку с подсветкой для авто черную

Источник: www.drive2.ru

Как подключить кнопку с али к пк.

Вообщем на днях пришла кнопка с али без фиксации и хз как подключить. Кнопка с подсветкой, имеет 5 контактов.
1)+
2)-
3)no
4)nc
5)c
Помогите пж. Подробно объясните что куда.

Дополнен 4 года назад

Ну а какой провод является + ?

Дополнен 4 года назад

Мне нужно чтоб при нажатии включался комп и загоралась кнопка

Лучший ответ

скорее всего + и — контакты «лапочки»

Остальные ответы

На материнской плате есть контакты pw+ и pw-. Ну так вот +к плюсу — к минусу.

XaeroУченик (230) 4 года назад

Мне нужно эти провода не к матери подключить а к кнопки новой с али

Раз есть плюс и минус, значит, внутри светодиод. Осталось узнать, на какое он напряжение (12 или 3 В). Сама кнопка подключается между контактами C и NO (полярности кнопка не имеет).

Похожие вопросы

Источник: otvet.mail.ru

Кнопка с фиксацией и подсветкой

Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.

Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем 🙂

Aliexpress huawei honor 8 lite

Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного. Но всех секретов пока раскрывать не стану 🙂

Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.

Для любителей треков

Выбиралась кнопка довольно мучительно — для проекта требовалась качественная кнопка черного цвета с подсветкой и фиксацией диаметром 19 мм или чуть больше. Подходящие нашел:
— ELEWIND за $6,75 https://Aliexpress.com/item/item/2036094128/2036094128.html
— ONPOW за $7,05 https://Aliexpress.com/item/item/1306265223/1306265223.html
В моем понимании это слишком большая цена за кнопку. Пришлось искать компромиссный вариант меньшего размера и нашел эту кнопку. Отмечу, что у указанных выше производителей также имеются кнопки диаметром 16 мм, но и они стоят дороже выбранного мной варианта. В тоже время у Huijun (производителя обозреваемой кнопки) в ассортименте отсутствуют аналогичные по конфигурации кнопки больших размеров.

Упаковка и распаковка


Пакет внутри дополнительно обложен «пупыркой».

В живую кнопка оказалась меньше, чем рассчитывал — все-таки первоначальный выбор размера был правильным. Нажимать удобно только кончиком указательного пальца, большим пальцем это сделать куда сложнее, особенно обладателям крупных рук. Диаметр движимой части кнопки 13,5 мм. Остальные размеры представлены на странице с товаром в магазине и у меня нет достаточно точного инструмента, чтобы их проверить.

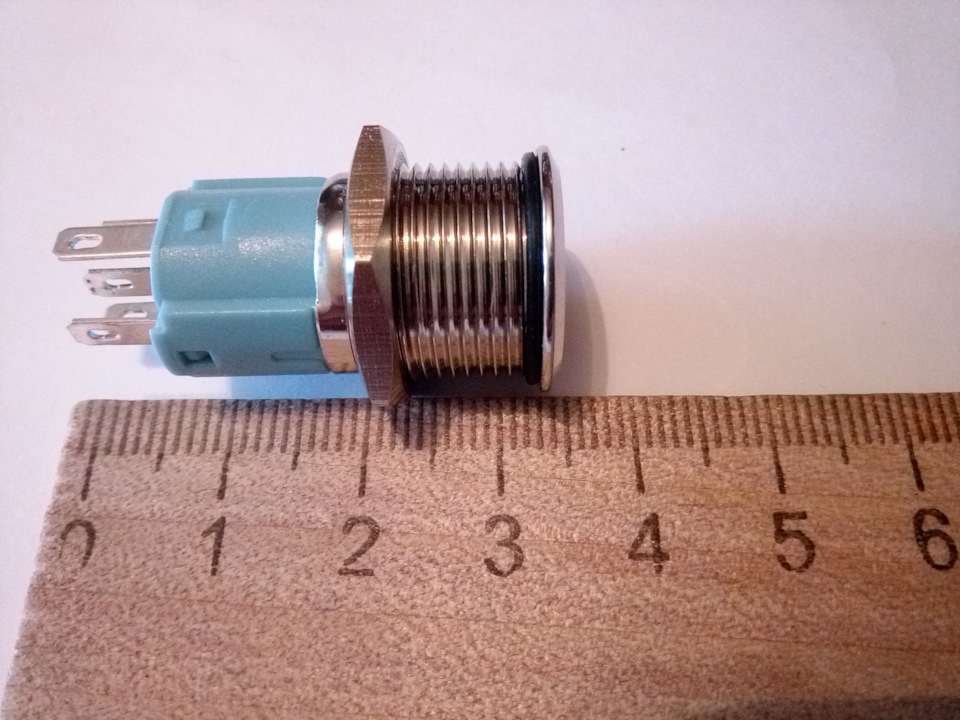

Фото для сравнения размеров:

У продавца имеются кнопки с подсветкой желтого, красного, синего, зеленого и белого цвета с напряжением в 12, 24 и 220 вольт в любых сочетаниях. В описании товара продавец указывает, что при заказе нужно в комментарии уточнить требуемую комбинацию, иначе по умолчанию отправят красную на 220 вольт. Мной был выбран вариант кнопки с зеленой подсветкой на 220 вольт.

При 220 вольтах подсветка существенно ярче — при комнатном освещении хорошо различима, а в темноте вообще «прожектор» 🙂

Пробовал подключать кнопку к источникам в 12 и 24 вольта — ожидаемо подсветка горит одинаково тускло, при комнатном свете еле различимо, на солнце, думаю, будет не видно совсем. Но и смысла в подсветке на солнце нет, а в темноте даже в таком состоянии подсветка горит достаточно ярко.

Подсветка красивая, равномерного приятно зеленого цвета. Если всматриваться, то середина с символом включения горит чуть ярче, чем ободок, но в глаза это не бросается.

Так как кнопка с фиксацией, то при нажатии кнопка фиксируется внутри (всегда ваш, кэп 🙂 ) на глубине около 2 мм. Фиксация четкая, ничего не болтается, но сам щелчок по звуку какой-то не серьезный. При повторном нажатии (т.е. разжатии) ход кнопки совсем не большой — около 1 мм, после чего она отпружинивает в исходное положение.

При макросъемке заметно, что на движимой части кнопки имеются две царапины — они были изначально, то есть это брак. Ругаться с продавцом не стал, все-таки это Китай — заявленные функции кнопка выполняет и на том спасибо 🙂 Трепать нервы себе и продавцу в данном случае считаю бессмысленным.

Как понятно из описания корпус кнопки изготовлен из металла. Не известно из какого точно металла, но опытным путем выяснил, что он не магнитится — вероятнее всего это алюминий. Кнопка легкая, толщина стенок кажется тонкой, как будто это пластик покрытый фольгой, но думаю что впечатление обманчиво из-за использования легкого материала.

Куда делась история заказов на Алиэкспресс

Гайка также выполнена из металла, только, в отличии от кнопки, неокрашенного. Качество гайки неплохое, крутится и затягивает она уверенно, но на резьбе можно увидеть дефекты литья.

Так же у кнопки имеется уплотнитель — тоненькое (около 1 мм или меньше) резиновое кольцо. Резина нормальная, снятие и надевание пережила.

Теперь перейдем к коммуникациям (ох, как громко это сказано в данном случае). На кнопке располагается 5 контактов: два из них, правый и левый, помеченные + и — отвечают за подсветку; остальные 3 отвечают за переключение — в отжатом состоянии соединены NC и C, в зажатом — NO и C. Данный тип кнопки называется 1NO/1NC.

Подсветка кнопки не зависит от её состояния — всегда включена при подключении питания к + и -, но если нужно, чтобы она включалась только во включенном состоянии, то это легко сделать по следующей схеме:

Подсветка потребляет около 0,06 ампера при постоянном напряжении 12 вольт и около 0,005 ампера при переменном напряжении 220 вольт (не уверен, что в последнем случае было произведено корректное измерение, так как сила тока плавно менялась от -0,005 до 0,005; расскажите, как правильно?).

На этом, пожалуй, остановлюсь. Кнопка мне понравилась и даже не смотря на наличие некоторого брака захотелось купить таких еще для будущих проектов. Правда на мой взгляд стоить она должна раза в 3 дешевле, но, видимо, процесс её изготовления достаточно трудоемкий.

Спасибо за внимание!
