«За рулем» выяснил, сколько можно сэкономить, если использовать дополнительную камеру для видеорегистратора еще и в качестве парковочного ассистента. Правда, такое решение подойдет не любой машине.
Спорить о пользе видеорегистратора сегодня не имеет смысла. С нашим хаотичным движением больших городов и панибратством в малонаселенных районах страны, когда виновник ДТП может оказаться другом или родственником инспектору ДПС, приехавшему на оформление аварии, только видеорегистратор в любой ситуации будет на вашей стороне. Этого свидетеля не подкупить и не запугать.
Все, что попало в объектив его камеры, можно использовать впоследствии в суде при разборе полетов. Вот только не всегда авария попадает в поле зрения гаджета, ведь большинство автомобилистов используют только фронтальную камеру с углом обзора от 120 до 170 градусов. А если удар пришелся на заднюю часть вашего автомобиля и виновник решил скрыться – что тогда? На этот случай лучше иметь и вторую камеру.
Хорошо, если виновник аварии признает свою вину. Но если ситуация спорная, порой только запись видеорегистратора может разрешить ситуацию.
ТОП-5 камер заднего вида на АлиЭкспресс. Рейтинг
На рынке видеорегистраторов за последнее время появилось множество моделей, которые записывают сразу два видеосигнала. Причем вторая камера, направленная назад по ходу движения автомобиля, может быть вмонтирована в основной корпус видеорегистратора (тогда в ее поле зрения попадает салон и в меньше степени дорога позади машины) или же может крепиться на заднее стекло автомобиля. Вот этот вариант нам как раз и интересен. Что если «убить сразу двух зайцев»? Использовать изображение с этой же камеры для облегчения парковки задним ходом?
Кому это может пригодиться?
Львиная доля автопарка России – это машины в начальной или средней комплектации. Зачастую у таких автомобилей нет штатной камеры заднего вида или даже датчиков парковки. А опции эти весьма полезные, особенно для начинающих водителей. И той и другой можно обзавестись и после покупки автомобиля. Достаточно приобрести на рынке соответствующие аксессуары.
В случае с парктроником предстоит упрятать под обшивку салона и багажника проводку, просверлить отверстия в бампере под парковочные датчики и все правильно подключить. Не всякий современный автомобилист возьмется сделать эту работу самостоятельно. Кому-то недостает времени, а кому-то необходимых навыков, инструмента или гаража. Поэтому платить, скорее всего, придется не только за само устройство (1000-4000 руб.), но и за его инсталляцию (работа оценивается от 2000 до 6000 руб.).
То же касается и установки камеры заднего вида (от 1000 руб. за устройство и от 2500 руб. за установку), которая крепится снаружи автомобиля. К тому же не в каждой машине имеется магнитола с подходящим дисплеем, на который можно вывести изображение с камеры.
Владельцам таких машин может пригодиться способ, который мы и хотим опробовать.
Сколько при этом можно сэкономить?
Mio MiVue A30 совместима с моделями видеорегистраторов Mio 7-й серии, моделями C380D и MiVue 698.
Установка камеры заднего вида с видеорегистратором 3 в 1 с aliexpress
Предположим, что у вас есть видеорегистратор с подходящим, достаточно крупным дисплеем. Тогда остается подобрать тыловую камеру (лучше того же бренда). Например, в случае с производителем «Каркам» – это будет камера КАМ-110 (4990 руб.). Есть подобная камера и у фирмы Dunobil : все модели с приставкой Duo поддерживают двухканальную видеозапись.
Функционал у всех схожий, поэтому выбор производителя в данном случае роли не играет. Для эксперимента выбрали Mio MiVue A30 (4 990 руб.), которую можно приобрести отдельно либо в комплекте с видеорегистратором Mio C380D.
В чем преимущества такого типа камеры?
Конечно, на рынке есть и более доступные камеры заднего вида. Цена зависит от характеристик. Нам нужно достаточно качественное изображение. А чем выше качество, тем дороже сам гаджет. К тому же большая часть аналогов предназначена для установки снаружи автомобиля и монтируется под козырек номерного знака. Но если номер расположен в бампере, то смысла в этом попросту нет.
Низко расположенная камера не увидит препятствия, расположенные над ней. Паркуясь задним ходом, можно напороться на какую-нибудь высокую перекладину забора, к примеру.
Именно поэтому для эксперимента мы подобрали камеру с хорошим разрешением, которая крепится к заднему стеклу автомобиля изнутри при помощи двухстороннего скотча. Преимущества следующие:
- Внутри салона камера менее заметна и недоступна для вандалов.
- Камера не слепнет, если установлена в зоне работы заднего стеклоочистителя. Ее объектив не нужно протирать в грязную погоду.
- Установка не требует специальных навыков, ведь прилепить камеру на скотч сможет и ребенок.
- Камера расположена в верхней части автомобиля, а значит изображение с нее более информативно.
Какой тип кузова подойдет?
Итак, первым делом подключаем нашу тыловую камеру к основному видеорегистратору в салоне седана Nissan Almera. Понятно, что трехобъемный кузов для нашего эксперимента категорически не подходит, но мы это все же проверим. Должна же быть хоть какая-то точка отсчета.
Изображение с тыловой камеры можно в одно касание развернуть на полный экран видеорегистратора. Но на седане наше решение ожидаемо не сработало. Стоящий сзади автомобиль уже скрылся за кромкой багажника…
Изображение с тыловой камеры можно в одно касание развернуть на полный экран видеорегистратора. Но на седане наше решение ожидаемо не сработало. Стоящий сзади автомобиль уже скрылся за кромкой багажника…
…а дистанция между машинами еще неприлично большая.
…а дистанция между машинами еще неприлично большая.
Ну что ж, седаны отпадают. Однако в России также популярны и хэтчбеки ( Renault Sandero , Lada Granta , Hyundai Solaris и Kia Rio прошлого поколения). А уж кроссоверов с двухобъемным кузовом еще больше.
Продолжим эксперимент на другой популярной модели – Lada Largus . У этого универсала практически вертикальная задняя дверь. Обзор должен быть идеальным.
Камеру можно закрепить как на стекло (желательно не на нити электрообогрева), так и на металлическую часть двери.
Камеру можно закрепить как на стекло (желательно не на нити электрообогрева), так и на металлическую часть двери.
Задняя камера на Ларгусе позволяет разглядеть происходящее в непосредственной близости от машины. Однако при таком угле атаки камера уже не справляется с основной задачей. В случае ДТП, траекторию движения автомобиля, который врезался в вас сзади, по видеозаписи не понять.
Задняя камера на Ларгусе позволяет разглядеть происходящее в непосредственной близости от машины. Однако при таком угле атаки камера уже не справляется с основной задачей. В случае ДТП, траекторию движения автомобиля, который врезался в вас сзади, по видеозаписи не понять.
Если ориентироваться на изображение с камеры, можно запарковать на минимальной дистанции. Ближе я бы не рискнул подъезжать и с парктроником.
Если ориентироваться на изображение с камеры, можно запарковать на минимальной дистанции. Ближе я бы не рискнул подъезжать и с парктроником.
Итак, мы выяснили, что камера не должна быть ориентирована слишком низко. При установке придется подбирать угол атаки так, чтобы линия горизонта попадала в кадр. Кроме того, очевидно, что многое в нашем эксперименте зависит от угла наклона заднего стекла. Попробуем промежуточный вариант на Peugeot 3008.
Камеру крепим под верхнюю кромку заднего стекла так, чтобы обзор ей не перекрывала щетка стеклоочистителя.
Камеру крепим под верхнюю кромку заднего стекла так, чтобы обзор ей не перекрывала щетка стеклоочистителя.
Двигаемся задним ходом, пока стоящий сзади автомобиль не начнет скрываться за нижней границей стекла.
Двигаемся задним ходом, пока стоящий сзади автомобиль не начнет скрываться за нижней границей стекла.
На этой машине установлены датчики парковки. Дистанция в 0,7 м — вполне себе достаточная для компактной парковки в мегаполисе.
На этой машине установлены датчики парковки. Дистанция в 0,7 м — вполне себе достаточная для компактной парковки в мегаполисе.
Угол наклона заднего стекла у Peugeot 3008 относительно вертикальной оси порядка 40°. Запарковаться, ориентируясь на тыловую камеру видеорегистратора, удалось на расстоянии 70 см. Вполне приемлемый результат. А главное, камера продолжает выполнять и свою основную функцию. Она записывает то, что происходит позади машины на достаточном расстоянии.
В результате нашего эксперимента удалось определить, что использовать заднюю камеру видеорегистратора и в качестве помощника при парковке тоже можно. Такой способ подойдет владельцам машин с двухобъемным кузовом, силуэт которого не слишком купеобразный. Однозначно можно рекомендовать такое решение владельцам любых универсалов, а также таких популярных кроссоверов, как Hyundai Creta, Renault Duster и Kaptur, Lada XRAY и др. Большинство хэтчбеков B-класса тоже подойдут.
Есть ли минусы?
На фото штатный дисплей Kia Cerato прошлого поколения. Его размеры немногим больше, чем дисплей современного видеорегистратора. Однако корейцы посчитали, что этого достаточно для изображения с камеры заднего вида.
Ну а если в автомобиле установлена достаточно современная магнитола с большим дисплеем, то изображение с нашей камеры можно вывести и на него. Правда, своими силами при установке здесь уже не обойтись. Лучше обратиться к специалистам.
Итог
В ходе эксперимента мы выяснили, что дополнительную камеру видеорегистратора, которая установлена на заднем стекле изнутри, можно использовать и в качестве парковочного ассистента. При этом среднестатистический владелец бюджетной машины сэкономит от 3000 до 10000 рублей, так как необходимость установки отдельной парковочной камеры снаружи или датчиков парковки отпала. Главное условие: машина должна быть с двухобъемным кузовом, а угол наклона заднего стекла – не более 40° от вертикали.
Источник: www.zr.ru
Доводим шниву до ума: Видеорегистратор с камерой заднего вида с Алиэкспресс (камеру установлю позже). И замер давления топлива
Старый видео регистратор Supra периодически глючил, сначала экран горел белым а потом и вовсе отказался включаться. За свою жизнь в нескольких машинах он успел побывать один раз в гарантийном ремонте, заснял несколько аварий, а под новый год окончательно дал дуба. Поэтому после нового года я ездил с кронштейном вместо регистратора:
Полный размер

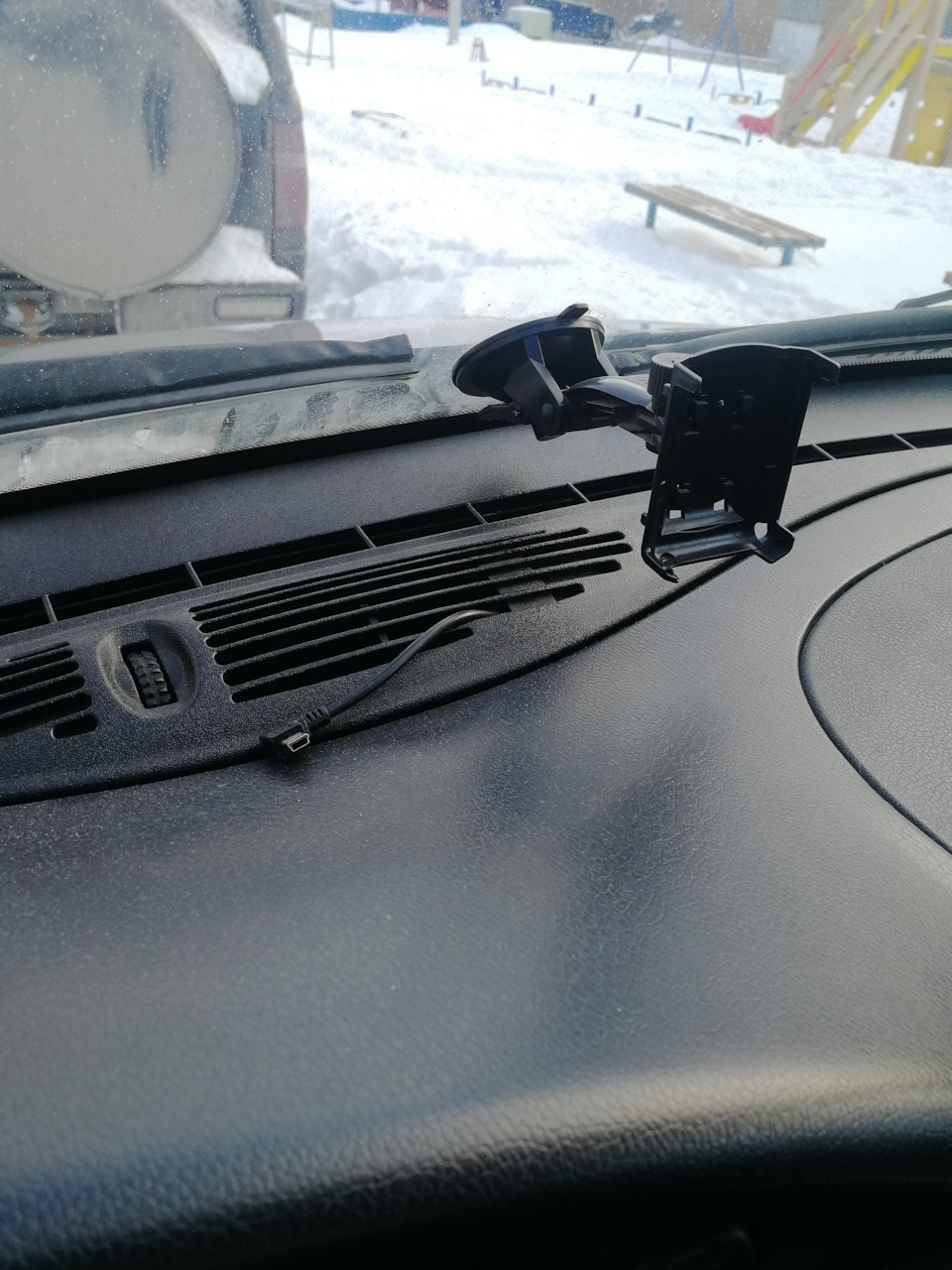

Регик умер. Только кронштейн напоминал о его жизни в машине

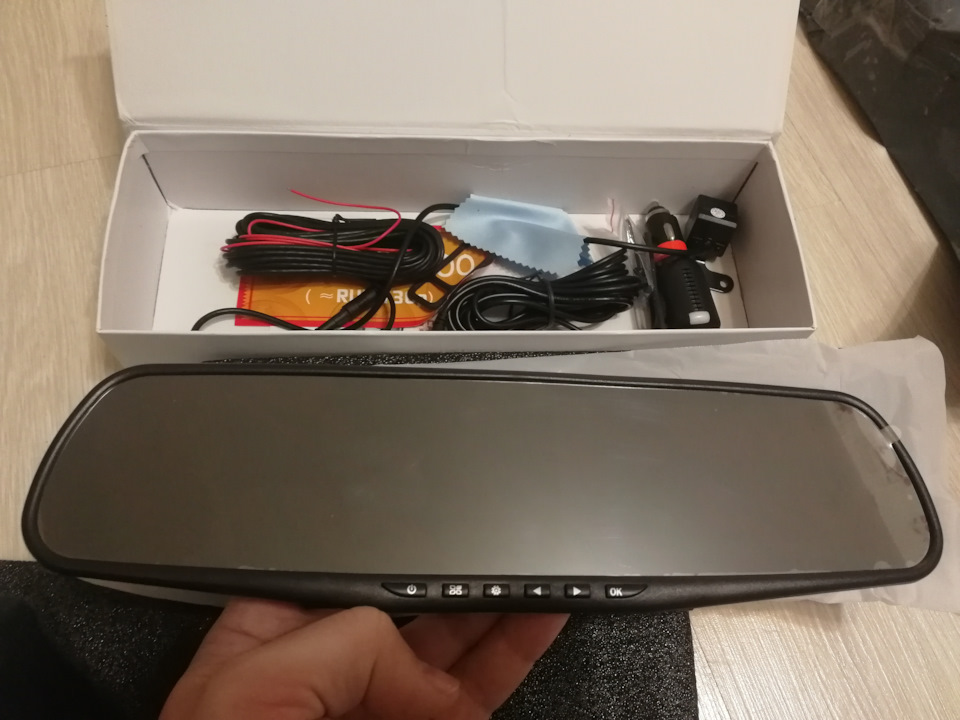

На замену ветерану решил поставить зеркало с видеорегистратором, аналогично тому, что стоит у меня в калине.
Такой регистратор показался мне достаточно удобным в использовании, поэтому я и не стал ставить на шниву парктроники, предпочтя им камеру заднего вида.
Первый раз решил долго не ждать заказ из Китая, поэтому сделал заказ в магазине KazanExpress, это такой аналог али экспресс, цены чуть больше, но доставка уже завтра-послезавтра, везут из Казани. За 1500 рублей мне пришёл вот такой регистратор:
Полный размер
Регистратор с казан имеет слишком маленький экран камеры заднего вида
В итоге, осмотрев его дома со всех сторон, решил сдать его обратно, поскольку экран слишком маленький, пользоваться камерой заднего вида будет неудобно.
Побродя по просторам алиэкспресса, нашёл то что мне нужно за 1843,58 рублей. Выбрал комплект с белым зеркалом, камерой со шнуром 6 метров и без карты памяти. Карта памяти microSD на 16 ГБ для него была куплена заранее в DNS и долго лежала без дела:
Полный размер

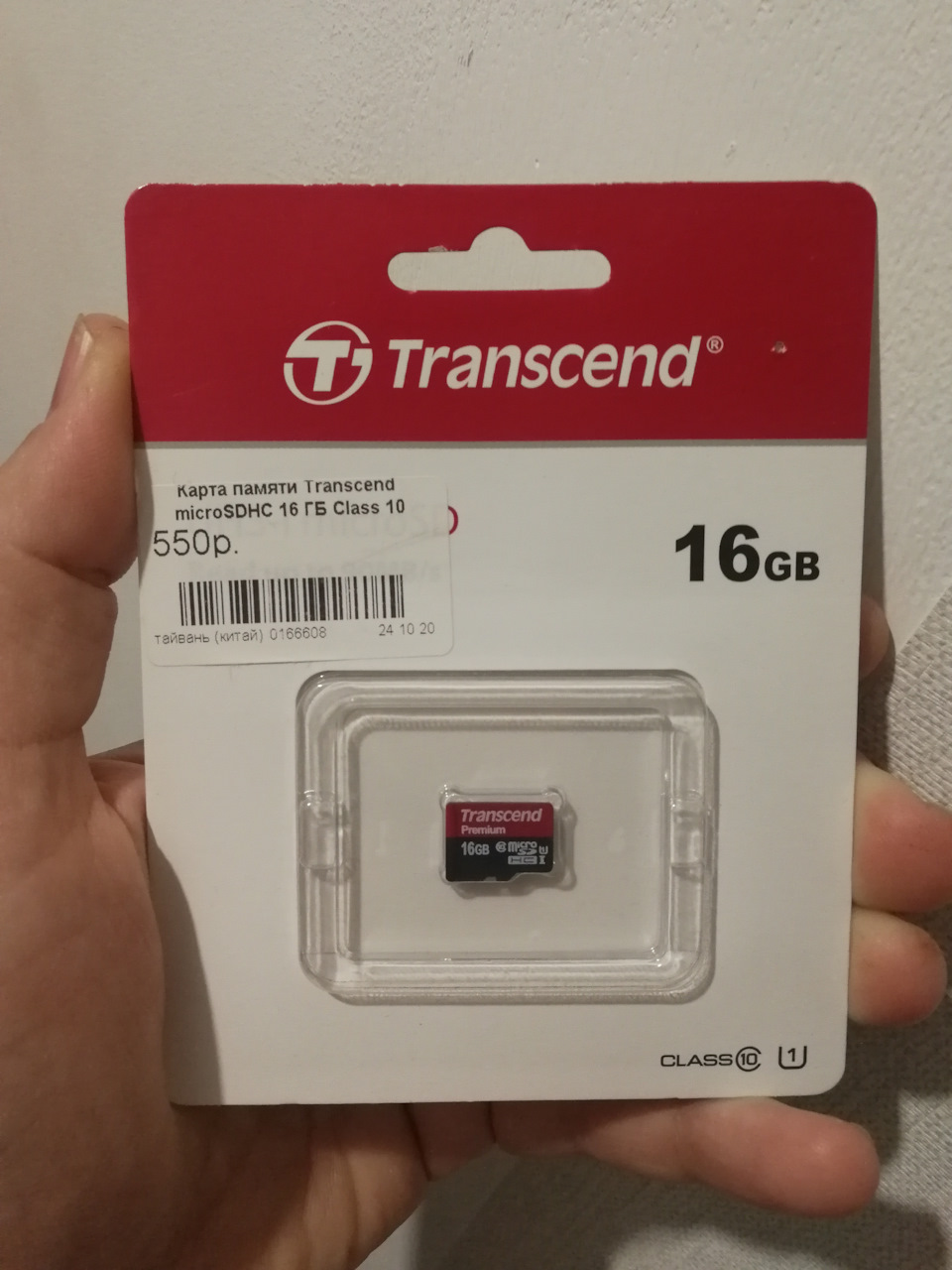

Карта памяти для нового регистратора. Специально брал Transcend, они хорошо работают в регистраторах
В умершем регистраторе стоит карта формата SD, поэтому в новый регистратор она не влезет.
Процесс ожидания регистратора из Китая заслуживает отдельной истории: заказал я его ещё 23 ноября, 1 декабря его передали на международную доставку и… тишина:
Полный размер

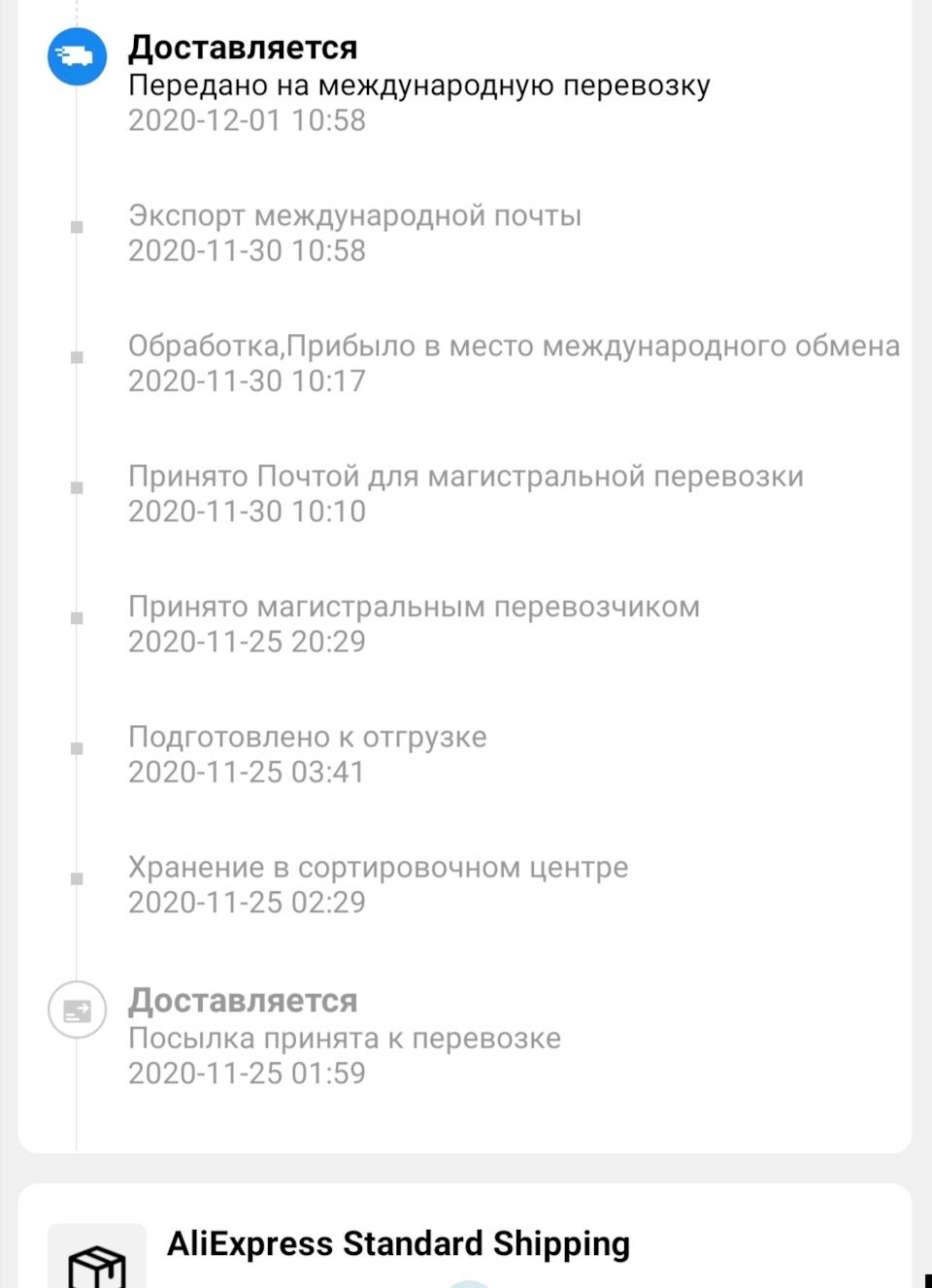

После 1 декабря ничего не менялось в статусе посылки
Трек никак не менялся ни на али экспресс, ни в почте России . Свояк посоветовал установить программу TrackChecker и отметить в ней почту России, почту Китая и Алиэкспресс доставка Cainiao. Благодаря этой программе увидел, что спустя 2 (!) месяца после отправки груз приехал на станцию Гродеково в приморском крае, ещё через 2 недели он доехал в Екатеринбург и прошёл там таможню, и спустя ещё 4 дня я наконец то его получил . Не знаю, с чем связана такая медленная работа логистики, может опять коронавирус. Но так или иначе, свой регистратор я получил спустя 88 дней, до окончания срока защиты оставалось 3 дня:
Полный размер

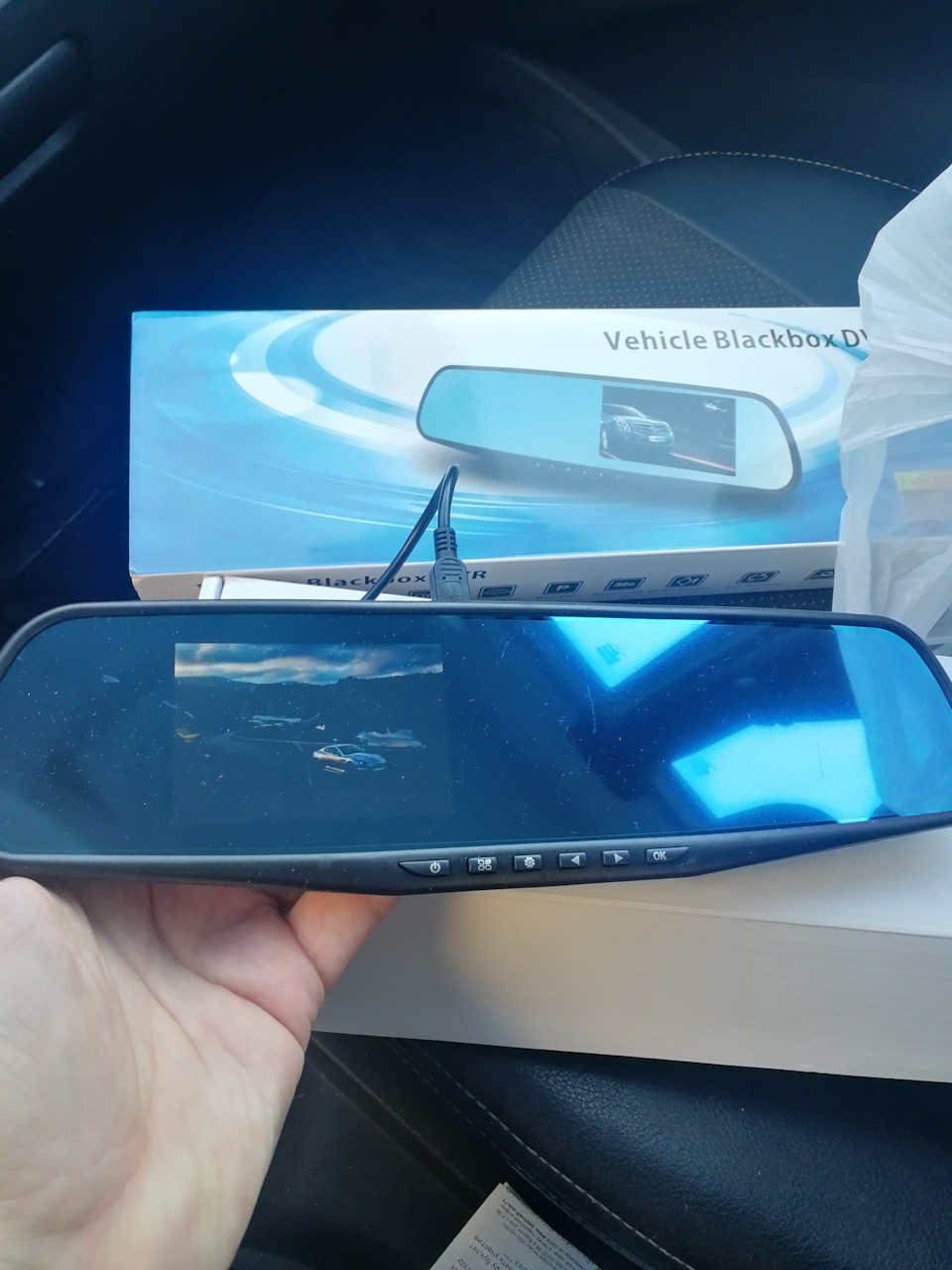

Наконец-то приехал ☺️
Сразу же проверил, на работоспособность, подключив его от блока питания смартфона, всё вроде работает:
Полный размер
Проверка работоспособности прошла успешно
Зная, что на калине работающий регистратор создаёт помехи для приёма радио, начал изучать этот вопрос и нашёл на драйве запись калинавода Hirurg-86 о применении стабилизатора LM2596. Данные преобразователи были заказаны в количестве 2 штуки на казан экспресс (второй потом поставлю в калину) по цене в 96 рублей за штуку:
Полный размер

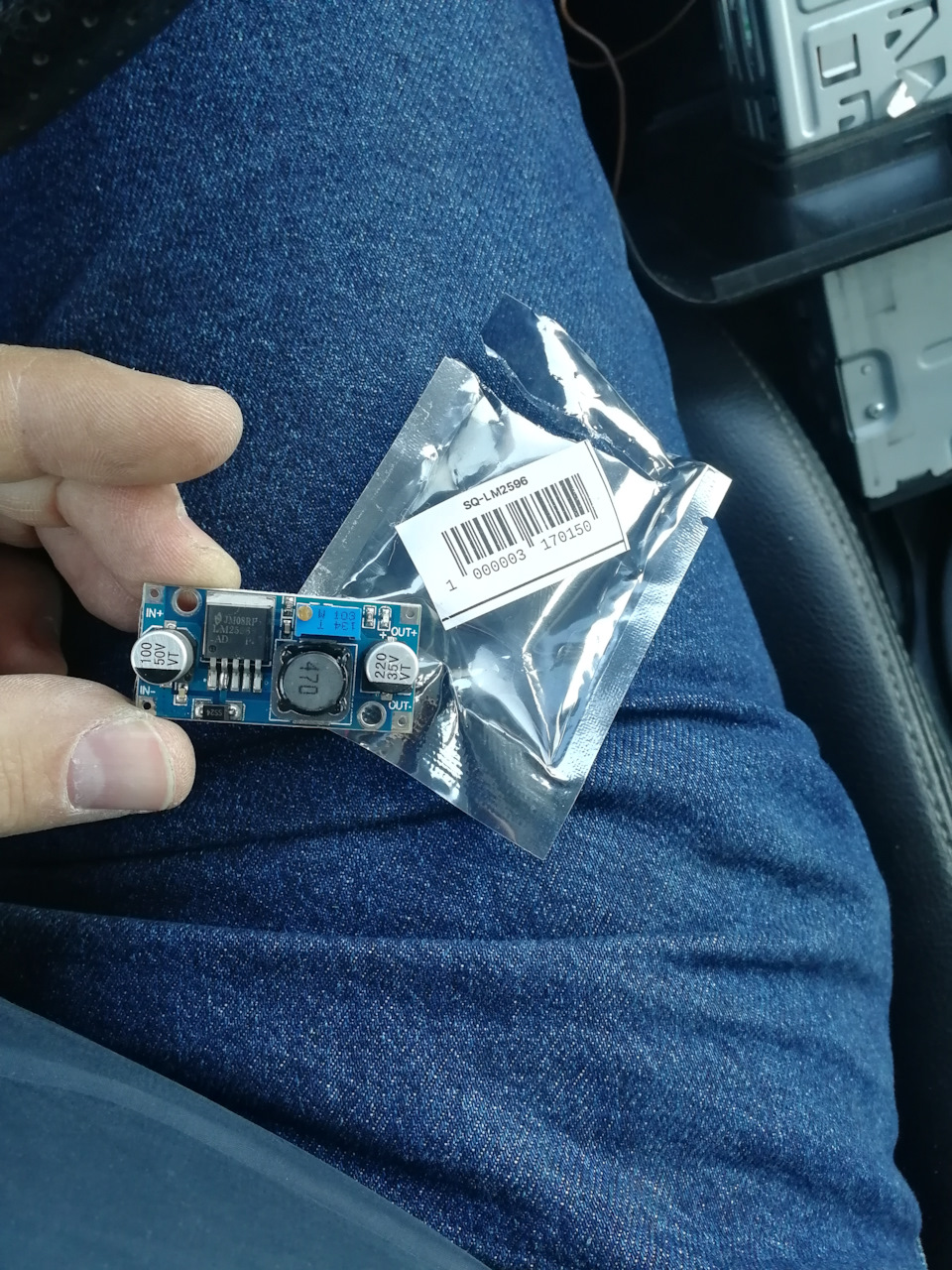

Стабилизатор LM2596. От него нет помех радиоприёму
Для начала демонтировал провод питания от старого регистратора, который выходил из воздуходувки над торпедой. Провод на питание нового регистратора протянул от зеркала вдоль обивки крыши к левой стойке и через левую стойку вниз, через панель приборов к проводам у прикуривателя. Провода питания отпаял от блока питания старого регистратора (старый регистратор был подключен через кнопку, которая включает его или от зажигания, или принудительно. Об этой кнопке можно почитать здесь.
Припаял провода питания к контактам IN+ и IN- стабилизатора LM2596. После того как на плату стабилизатора будет подано питание ОБЯЗАТЕЛЬНО нужно выставить необходимое напряжение на выходе, с завода оно не задано и было равно 12 вольт, а процессор видеорегистратора будет совсем не рад, если ему всадить 12 вольт по питанию. Поэтому, берём мультиметр и при помощи подстроечного резистора выставляем 5 вольт на выходе:
Полный размер

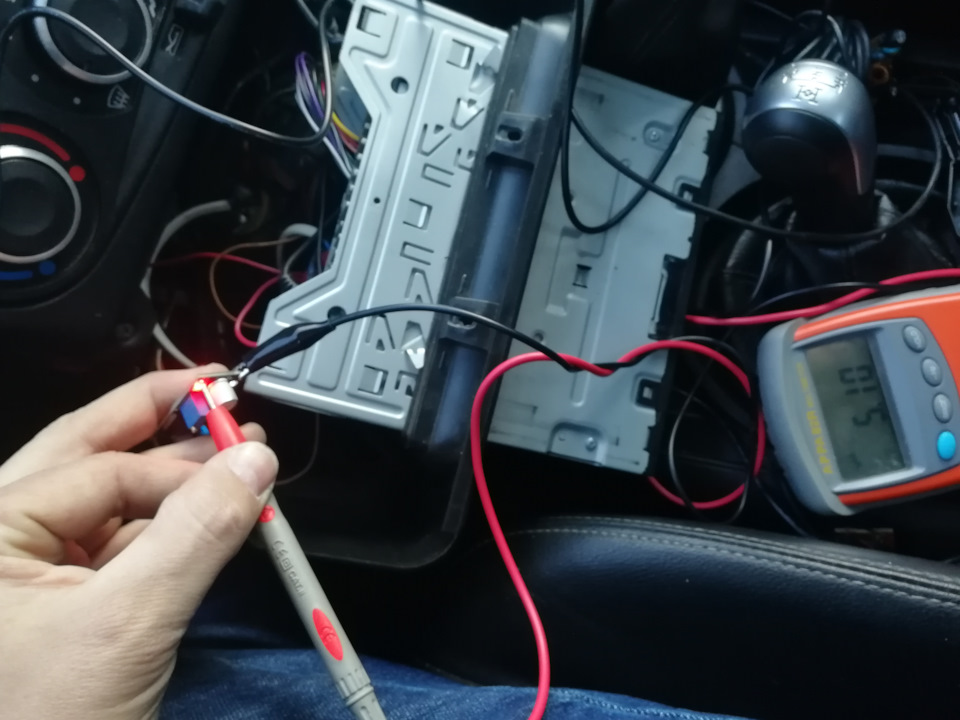

Настраиваем выход стабилизатора на 5 вольт. Я обычно ставлю 5,1 вольт
Рекомендуется лаком зафиксировать подстроечный резистор, но я этого делать не стал. После этого я отпаял выходные провода от родного блока питания нового видеорегистратора и припаял их к контактам OUT+ и OUT- стабилизатора:
Полный размер
Отпаиваем провода от блока питания из комплекта видео регистратора
Чтобы заизолировать плату стабилизатора я использовал кусок корпуса от старого штекера питания регистратора, от которого оторвал тонкую часть:
Полный размер

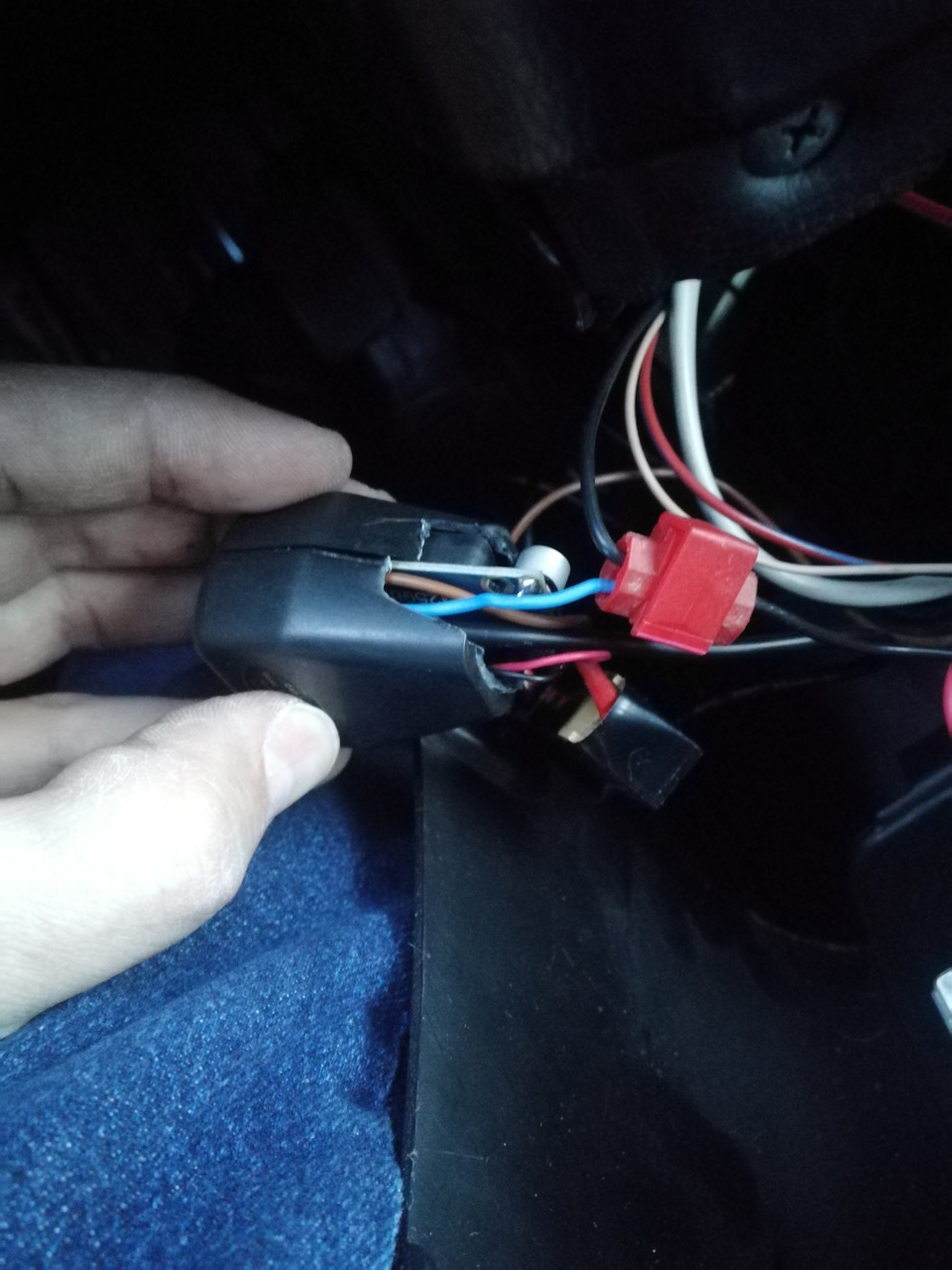

Стабилизатор спрятал в кусок старого штекера для прикуривателя и обмотал изолентой
Предохранитель я использовал старый, на 250В и 1А, только пока я его вынимал на время пайки, отломал ушко от крышечки, поэтому пришлось её тоже изолентой обмотать:
Полный размер

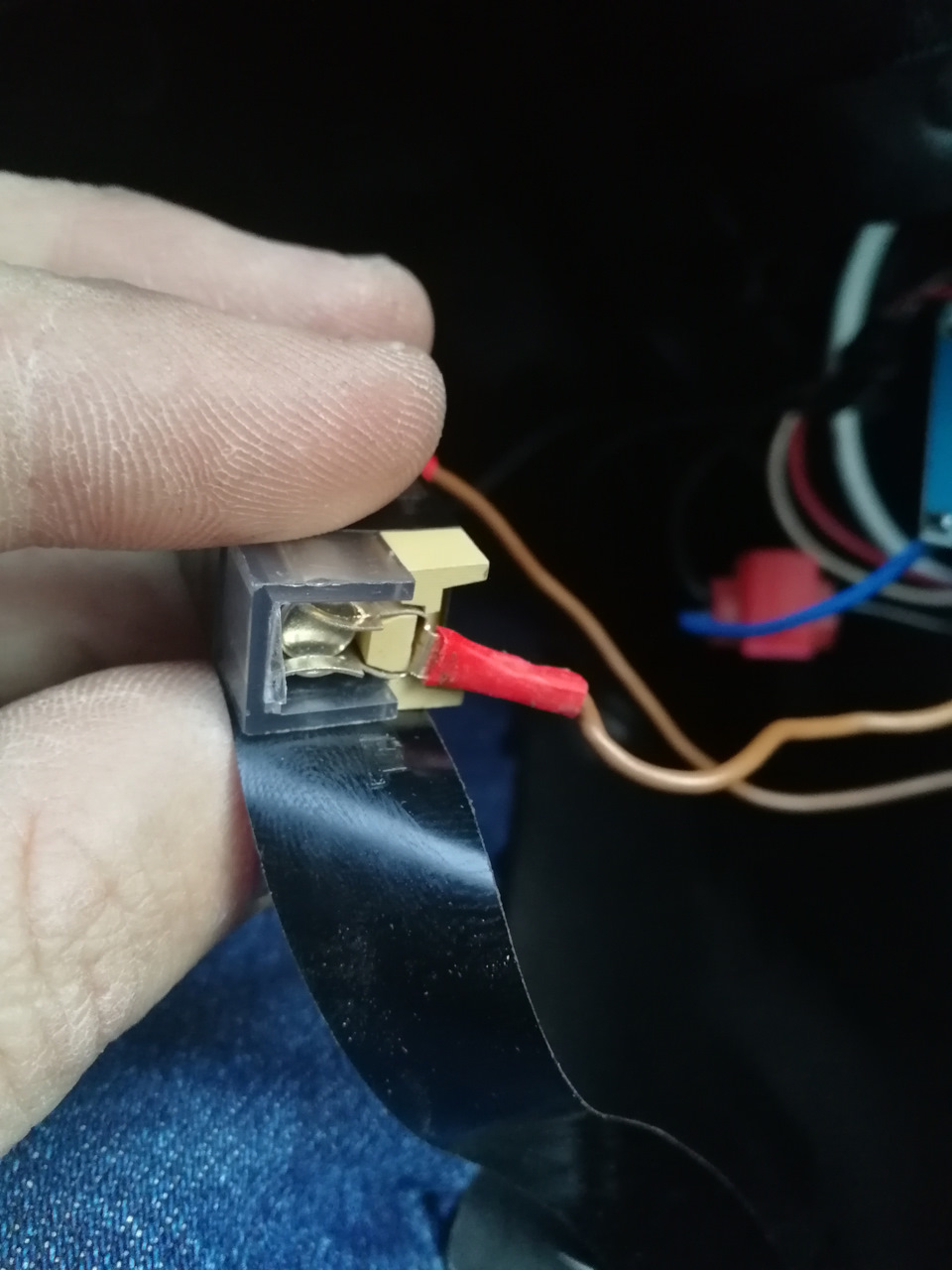

Отломал ушко крышки предохранителя. Изолента в помощь
Кабель на камеру заднего вида протянул от стойки под обивкой крыши по левому борту. Пришлось вытащить заглушку и ослабить винт на средней стойке, над ремнем безопасности.
Полный размер

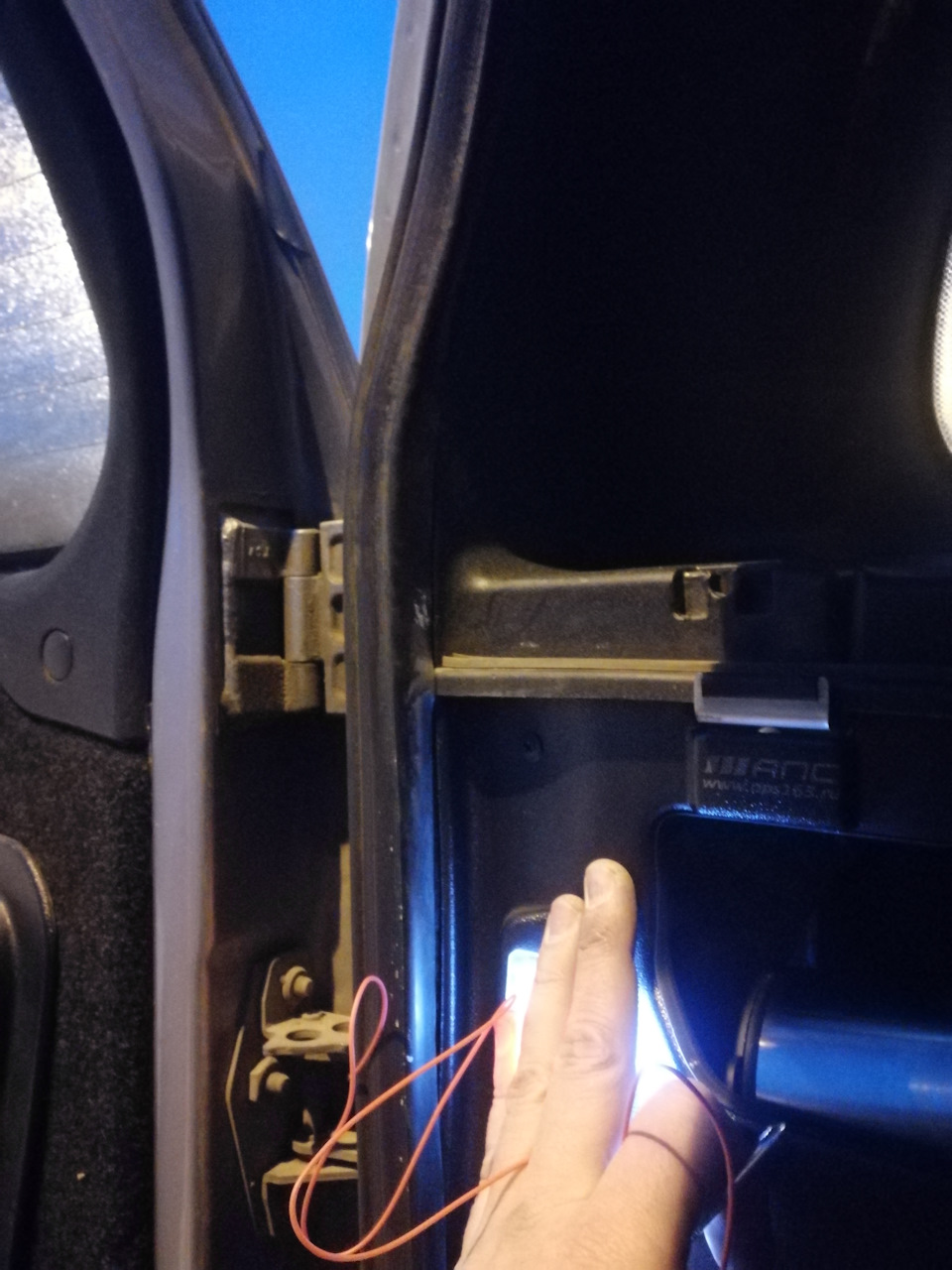

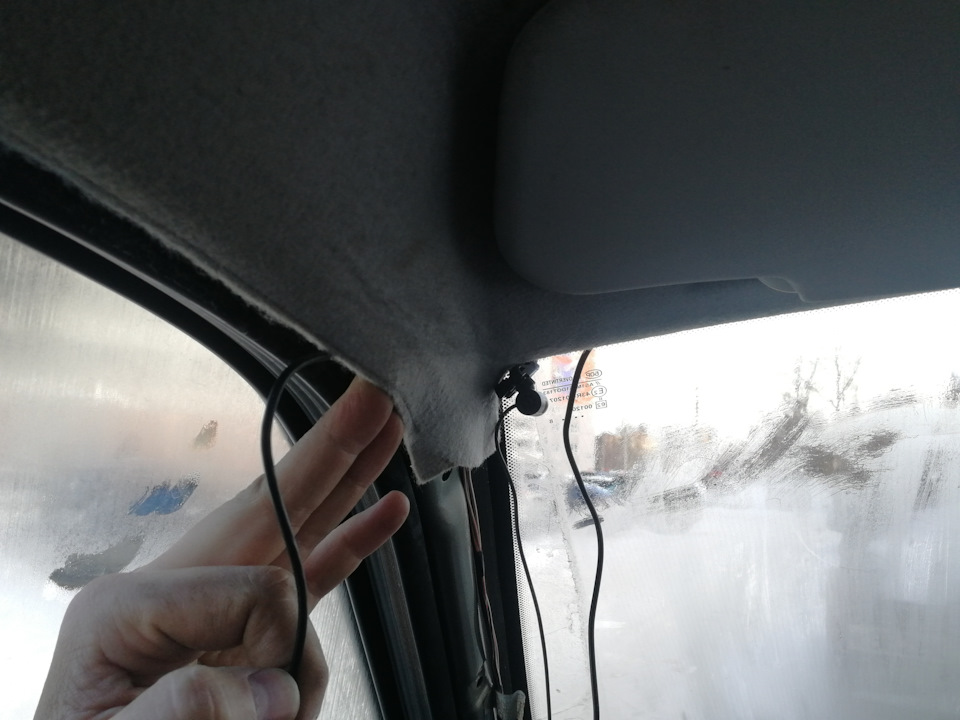

Протягиваем провод к камере заднего вида
Снимаем пистон на обшивке задней стойки и протягиваем провод параллельно стрелкам:
Полный размер

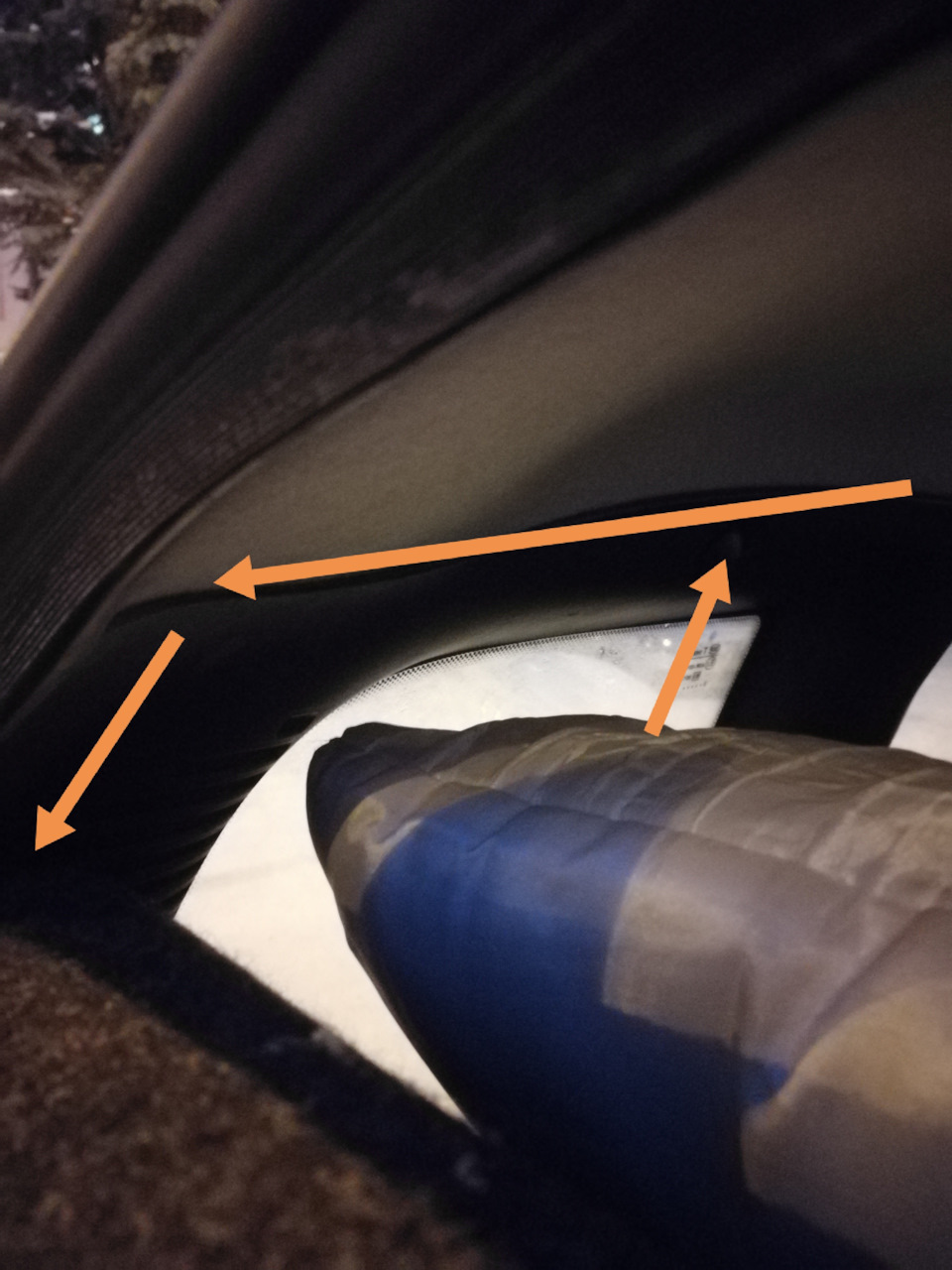

Протягиваем провод параллельно стрелкам. Пистон лучше снять
На данный момент я оставил провод на камеру болтаться возле плафона освещения, поскольку стало темно, а на следующий день похолодало:
Полный размер
Пока что провод оставил здесь
А я пока подумаю, куда лучше установить камеру, изнутри задней двери или в бампер над номером Кто где ставил?
Пока что использую только переднюю камеру регистратора. Заднюю камеру скорее всего буду ставить в гараже в апреле, во время отпуска
Ну и заодно и пробовал подареный свояком манометр для топлива:
При включении зажигания насос накачивает до 3,2 бар:
Полный размер

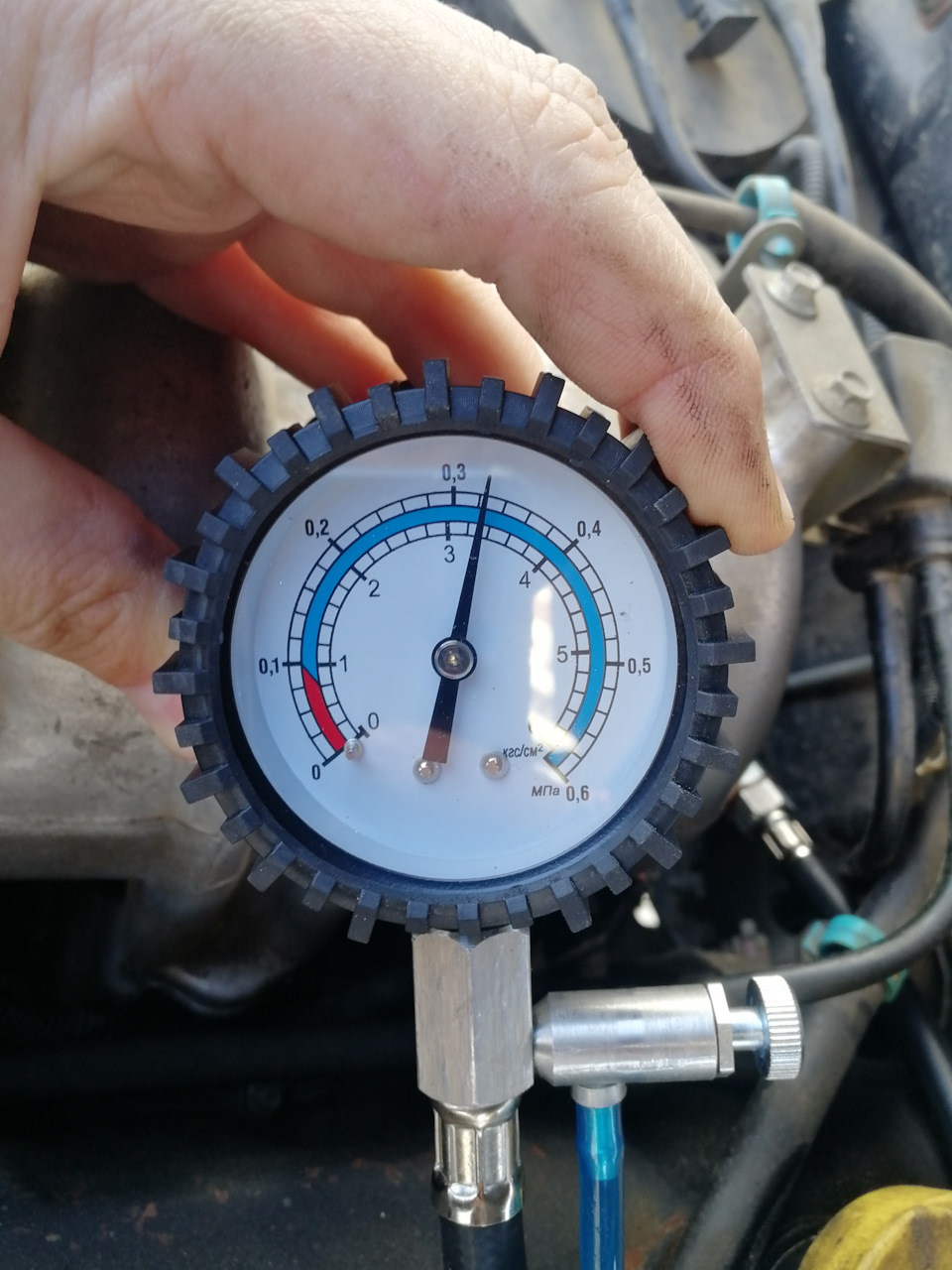

При включении зажигания 3,2 бар
При работающем двигателе стрелку колбасит от 3,6 до 4 бар:
Полный размер

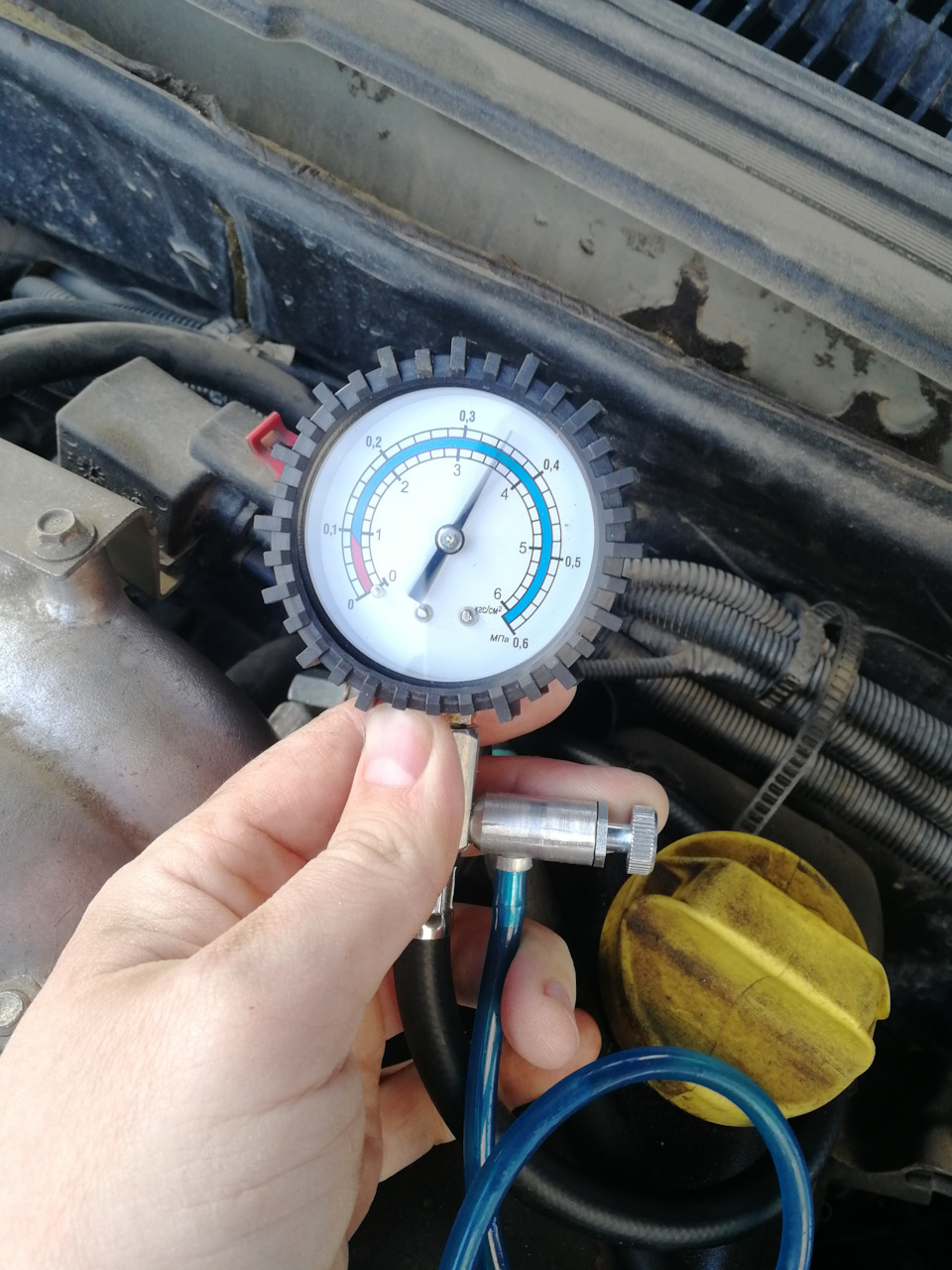

При работающем двигателе
А это означает, что бензонасос работает хорошо
Всем добра и ровных дорог
Источник: www.drive2.ru
Установка видеорегистратора с камерой заднего вида
Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.
Сразу о главном: определитесь с типом устройства. Их всего два:
— классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;
— зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.
Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.
Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.
Установка зеркала видеорегистратора с камерой заднего вида и подключение
Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).
Рис. 1 – Комплектация зеркала-видеорегистратора
Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.
Как подключить питание
Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.
В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.
Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.
Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.
К прикуривателю
Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.
При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.
К плафону освещения салона
Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.
Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.
К блоку с предохранителями
Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)
Рис. 2 – Схема расположения предохранителей электроприборов
Рис. 3 – Клемма
Рис. 4 – Минусовой контакт
При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.
К аккумулятору
Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.
Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.
Как подключить камеру заднего вида к видеорегистратору
Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.
Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.
Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.
Рис. 5 – Варианты установки камеры заднего вида
Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.
В этом случае понадобится:
— снять накладку с подсветкой номера и отметить место крепления камеры;
— зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;
— вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.
Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.
Рис. 6 – Схема подключения камеры заднего вида
По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.
Вывод
По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.
