Всем привет.
Для Фьюжа был приобретен видеорегистратор Xiaomi 70mai. Расписывать приоритет его выбора и его достоинства/недостатки в теме не имеет смысла, т.к. на ресурсе д2р подробнейших обзоров по нему — вагон и маленькая тележка. К сожалению, уже после покупки обнаружилась информация, что штатный блок питания регистратора может запросто косячить зимой при низких температурах, не выдавая +5 В. Проверим на практике, если баг подтвердится — то заменим блок питания на другой.
Комплектация видеорегистратора

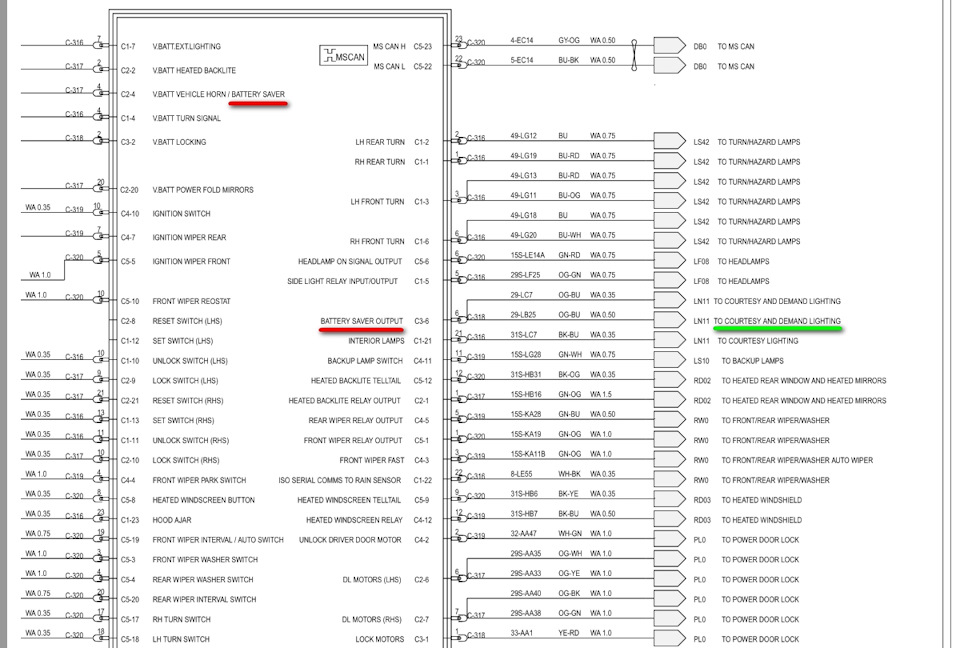

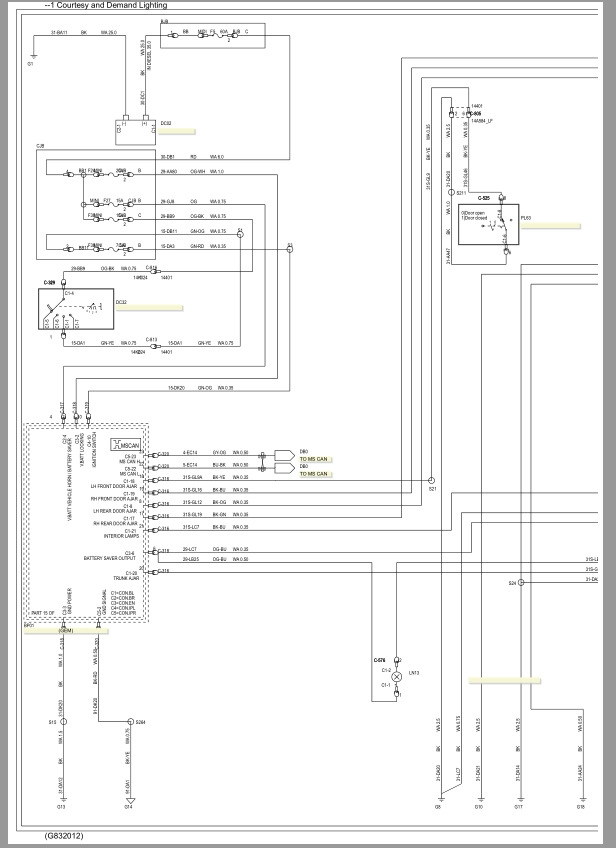

Местом подключения видеорегистратора было выбрано +12 В переднего плафон салонного освещения. Схема подключения плафона далее
Xiaomi 70 mai Jump Starter — зачем он нужен? ЧЕСТНЫЙ ТЕСТ И ОБЗОР/ДЖАМП СТАРТЕР С АЛИЭКСПРЕСС
Почему был выбран именно такой вариант подключения, а не блок предохранителей в ногах пассажира?
Дело в том, что как такого питания именно салонного освещения в бортовой сети Фьюжа нет. Как и нет предохранителя именно клаксона F27. Всё это цепь так называемого «battery saver» в ГЕМ, что в переводе на великий и могучий будет «отключаемое питание». Таким образом, через 20-30 мин после закрытия Фьюжа, ГЕМ автоматически отключит питание, а следовательно и видеорегистратор.
Полный размер
Запчасти на фото: 306312
выбираем в плафоне точку подключения
Подключились сюда

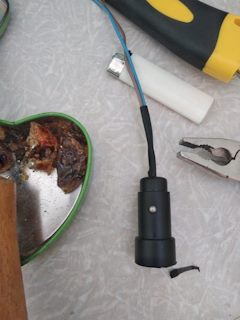

Далее для избежания колхозинга и соплей в подключении разбираем и выкидываем корпус блока питания, оставляя одну печатную плату. У блока питания, к сожалению, отсутствует светодиод индикации включения. Поэтому добавили в рамку плафона индикаторный светодиод, по которому можно было бы судить, что ГЕМ уснул. А он зараза оказывается, как раз спать как ему положено, почему-то не хочет )) Будем разбираться.
Полный размер

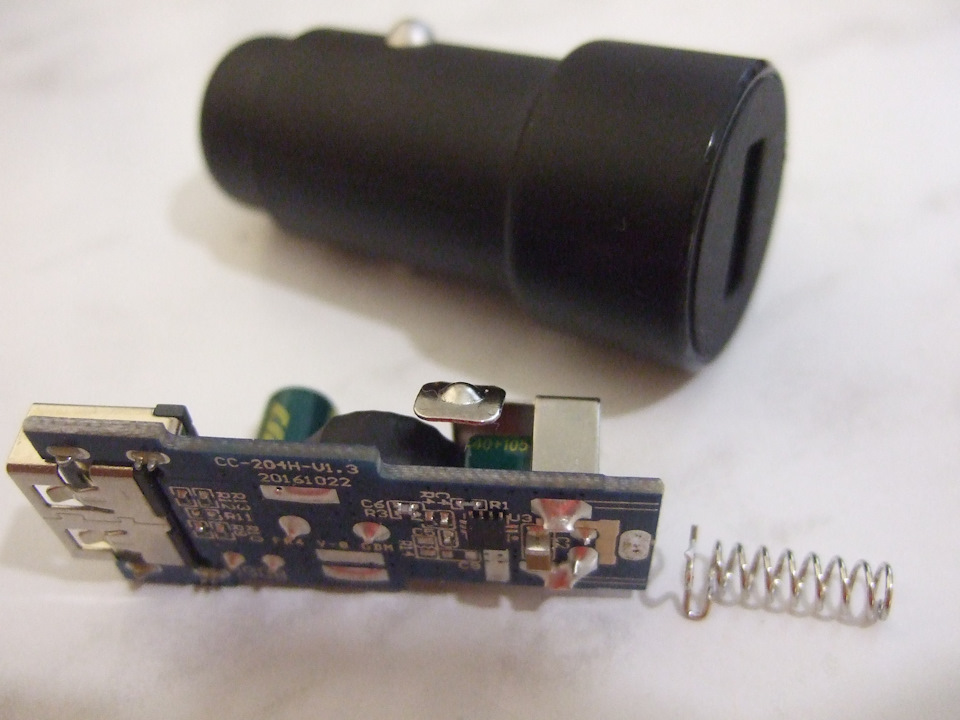

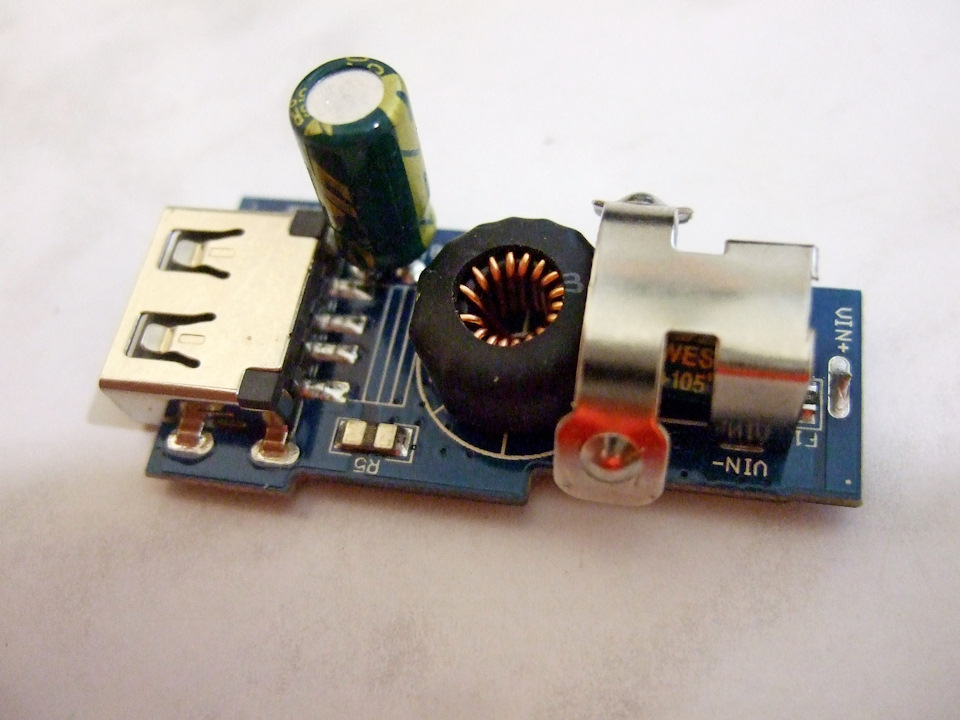

Выпаяли контактную пружину по +12 В
Полный размер
Смотрим и вызваниваем питающие контакты +5 В для светодиода
Полный размер
Для подключения блока питания использовали цветной МГТФ для разных цепей
Полный размер

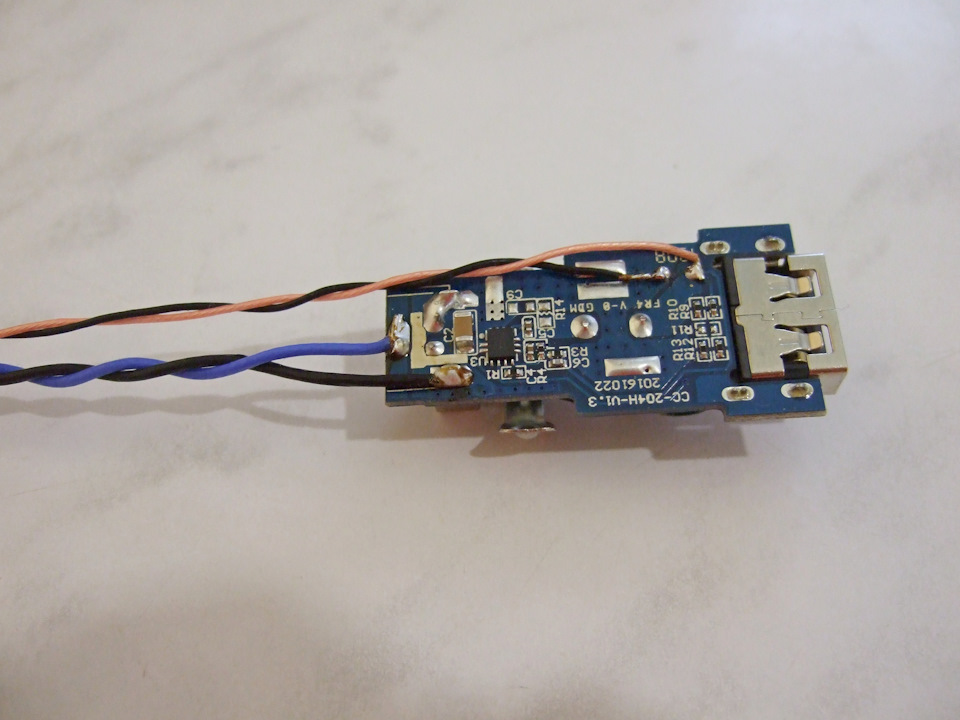

Точки подключения на плате
Полный размер

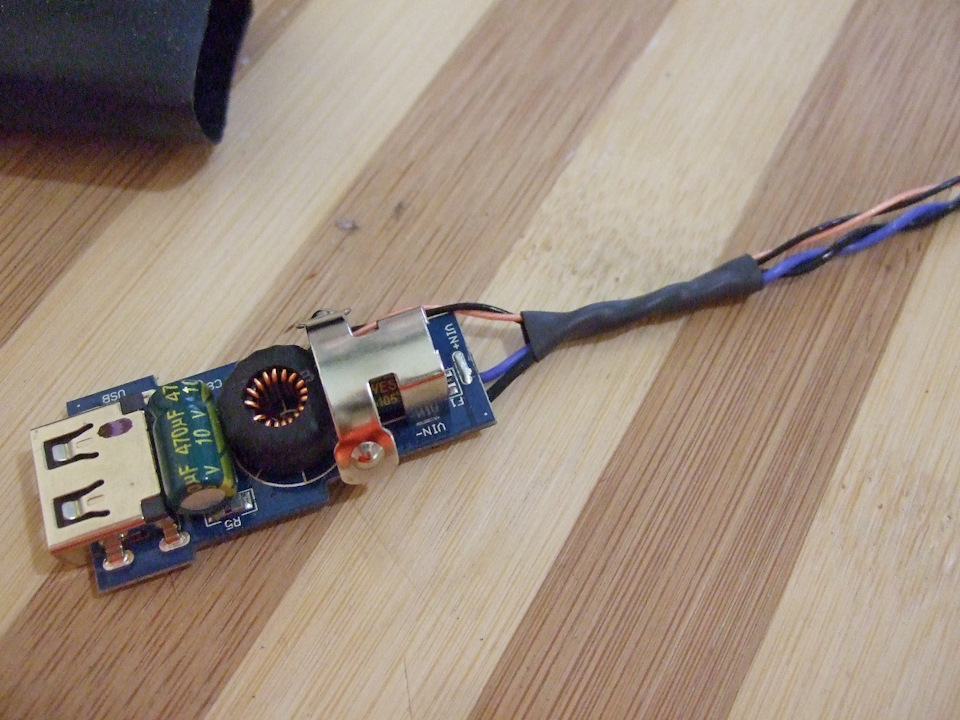

Усадили термоусадку на провода
Полный размер
Отрезали термоусадку по размерам печатной платы для общей изоляции
Полный размер

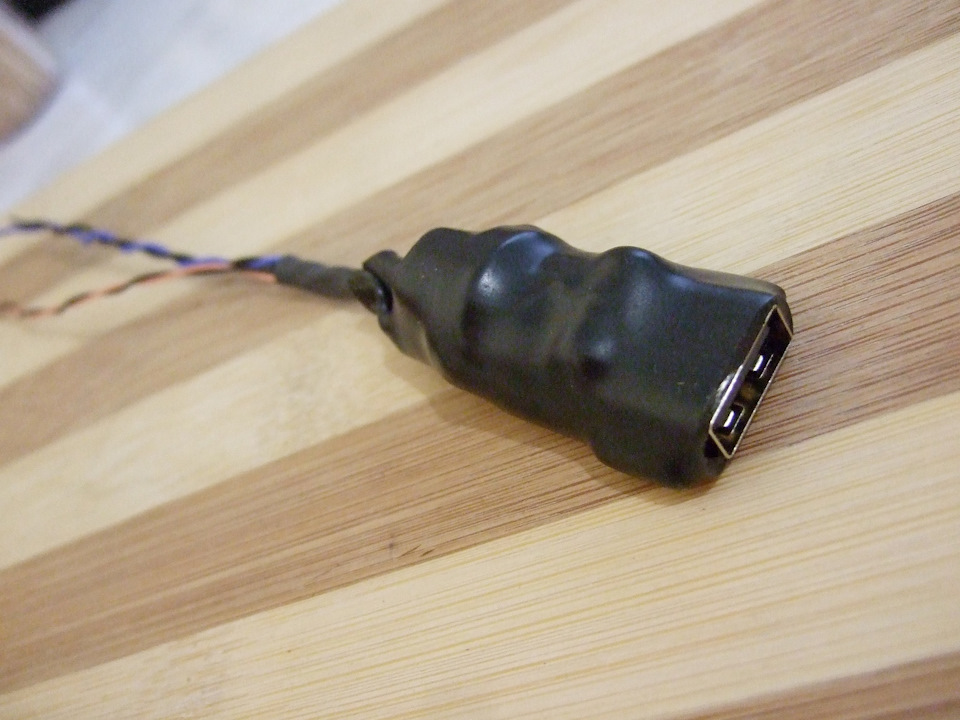

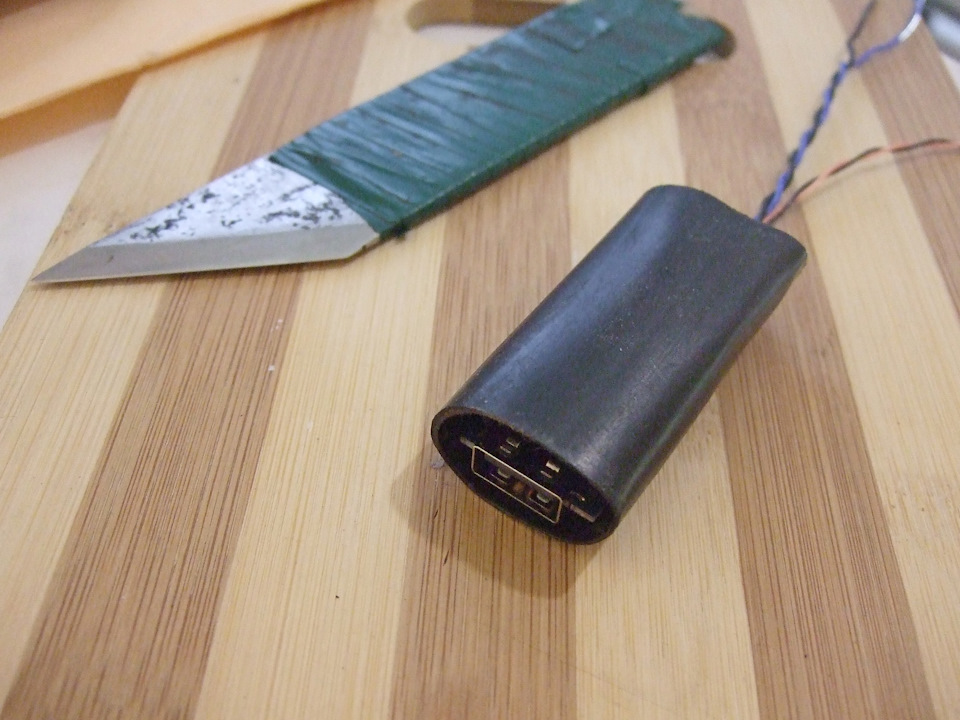

Усадили термоусадку на печатку
Полный размер

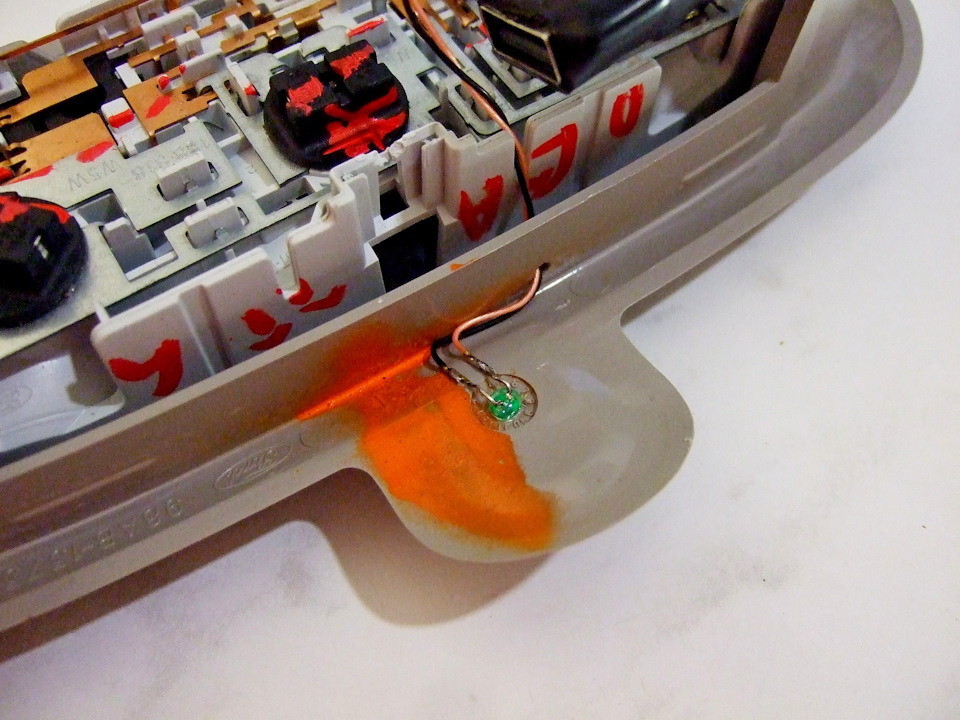

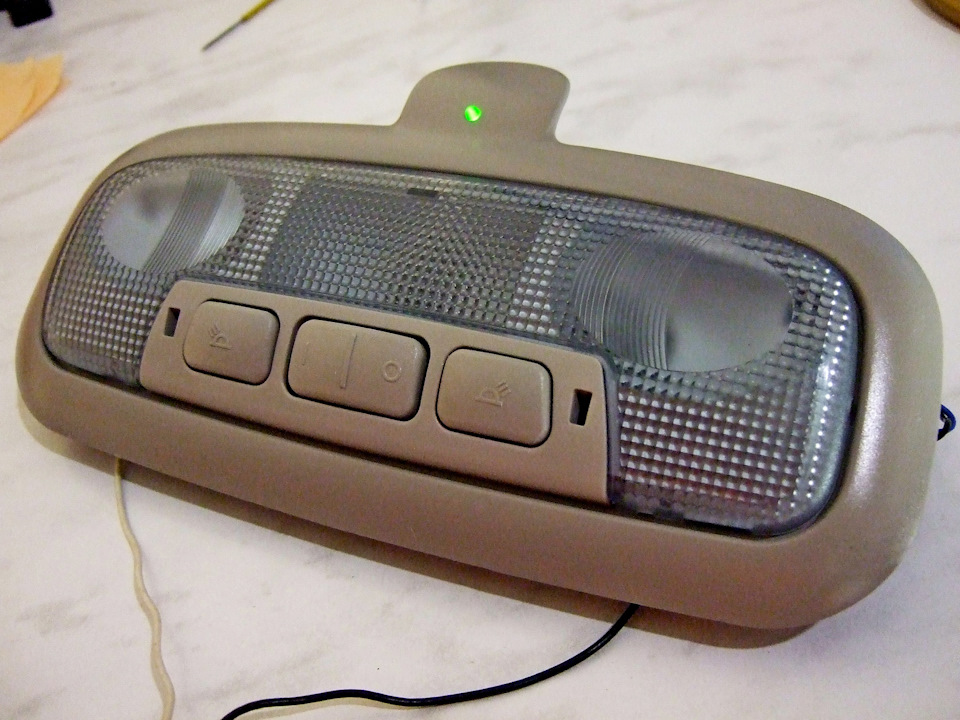

Для индикации включенного состояния блока питания установили в рамку плафона индикаторный светодиод U=2В, I=10мА. Сверху залили поксиполом. Считаем токоограничивающий резистор R=(5-2)/0.01=300 Ом. По ряду E24 выбираем ближайщий номинал R=330 Ом
Полный размер
Проверяем яркость светодиода от внешнего блока питания
Полный размер
Припаяли провода цепи питания +12 В
Полный размер

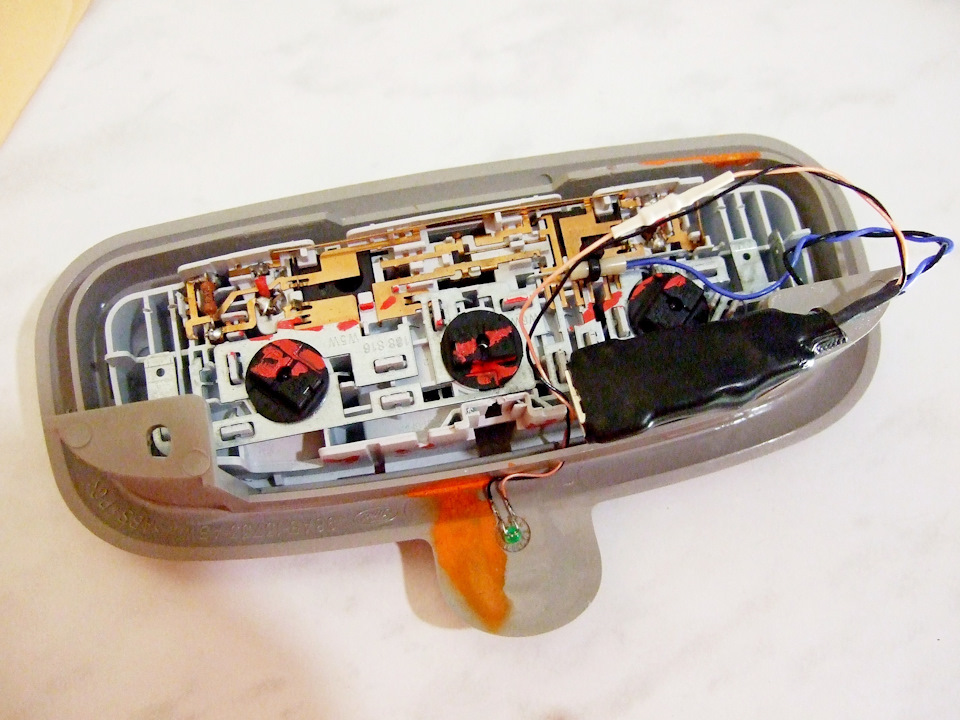

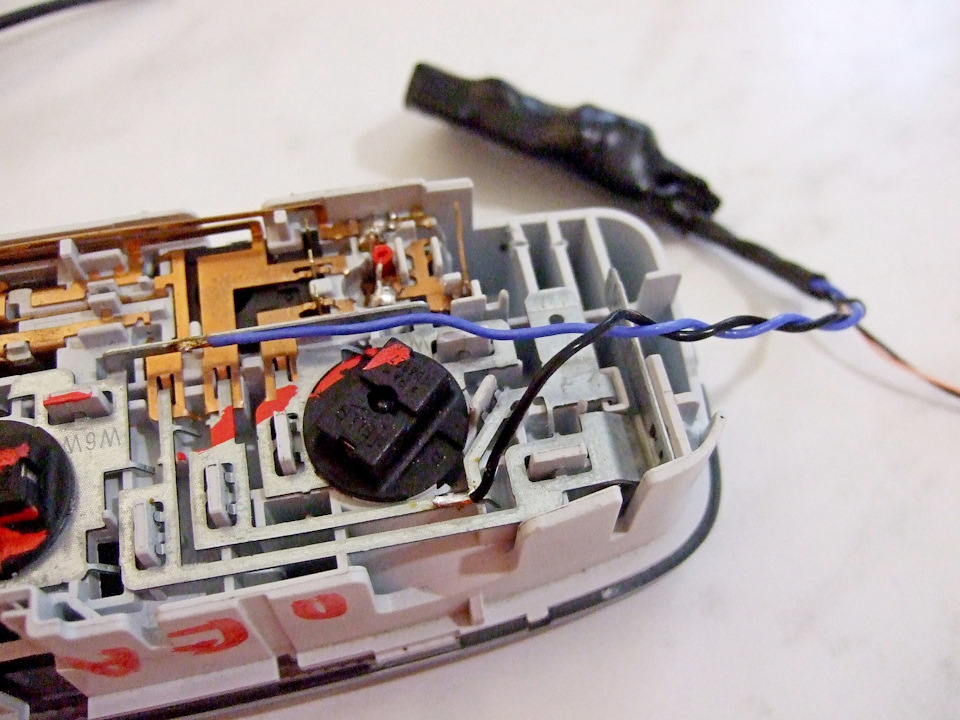

Вставили плафон в рамку и припаяли токоограничивающее R и провода цепи светодиода
Полный размер

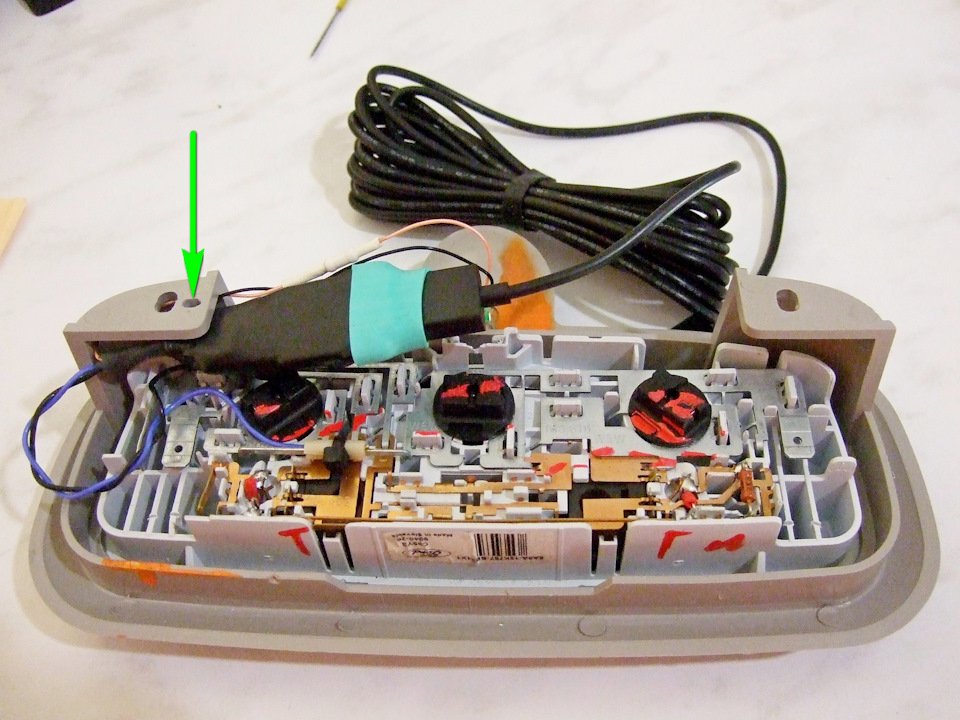

Просверлили отверстие в рамке (зеленая стрелка) для фиксации стяжкой блока питания. Усадили зеленую термоусадку для фиксации в разъёме блока питания питающего провода видеорегистратора
Запчасти
Комплект пыльника, приводной вал
28 августа 2019 Метки: электроника
Поделиться:
Ford Fusion 2006, двигатель бензиновый 1.4 л., 80 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Ford Fusion, 2005
Ford Fusion, 2008
Ford Fusion, 2007
Ford Fusion, 2006
Как корпус адаптера разобрал? Не пойму как он разбирается
Тонкой отверткой подцепляешь круглую вставку.
Её потом на место реально поставить? Или выламывается?
А, всё снял. Спасибо)
Ну что тут сказать… Красиво, идейно, с творческим подходом. 🙂
Но есть одно «НО»! Насколько я знаю, выход ГЕМа маломощный и к тому же это блок достаточно неглупый (не удивлюсь, если, к примеру, меряет ток на выходе и по нему умеет определять битую лампу в плафоне или еще что-то). Он не так прост, как кажется с первого взгляда. Посему, лично я не рискнул бы на его выход цеплять такую нагрузку, как видеорегистратор, это может вполне для ГЕМа стать серьезной «перегрузкой выхода» со всеми вытекающими.
ИМХО, ставить реле BattSaver, на котором сэкономил в данной комплектации производитель (но инженерами оно придумано), и уже им коммутировать подключение регика к силовым линиям. И только так.
Да, и еще момент… В питании плафона есть ДВА провода, которые ГTV обесточивает, причем, через разные промежутки времени (10 и 30 минут, по-моему.): 31-LC7 и 29-LC7. Причем, первый — «плюс» для лампы, а второй — «минус». Вы, вероятнее всего, и подключили свой регистратор промеж двух этих проводов, а это нагрузка ему сразу на два выхода. Не делайте этого мой вам совет, Элли!
Возьмите какой-то один (в случае с 30 минутами это 29-LC7, кажется) и от него запитайте 12-Вольтовую релюшку со слаботочной катушкой. Ну а питание на регик уже подключайте через ее контакты. Разумеется, протащите провод от нормального питающего кабеля, а не от лампочки.
В любом случае руки и голова есть у вас — и это замечательно! 🙂
Продолжайте «творить» и удачи вам!
Спасибо огромное за данные пояснения. Приятно общаться с технически грамотным человеком ))
Ну что тут сказать… Красиво, идейно, с творческим подходом. 🙂
Но есть одно «НО»! Насколько я знаю, выход ГЕМа маломощный и к тому же это блок достаточно неглупый (не удивлюсь, если, к примеру, меряет ток на выходе и по нему умеет определять битую лампу в плафоне или еще что-то). Он не так прост, как кажется с первого взгляда. Посему, лично я не рискнул бы на его выход цеплять такую нагрузку, как видеорегистратор, это может вполне для ГЕМа стать серьезной «перегрузкой выхода» со всеми вытекающими.
ИМХО, ставить реле BattSaver, на котором сэкономил в данной комплектации производитель (но инженерами оно придумано), и уже им коммутировать подключение регика к силовым линиям. И только так.
Да, и еще момент… В питании плафона есть ДВА провода, которые ГTV обесточивает, причем, через разные промежутки времени (10 и 30 минут, по-моему.): 31-LC7 и 29-LC7. Причем, первый — «плюс» для лампы, а второй — «минус». Вы, вероятнее всего, и подключили свой регистратор промеж двух этих проводов, а это нагрузка ему сразу на два выхода. Не делайте этого мой вам совет, Элли!
Возьмите какой-то один (в случае с 30 минутами это 29-LC7, кажется) и от него запитайте 12-Вольтовую релюшку со слаботочной катушкой. Ну а питание на регик уже подключайте через ее контакты. Разумеется, протащите провод от нормального питающего кабеля, а не от лампочки.
В любом случае руки и голова есть у вас — и это замечательно! 🙂
Продолжайте «творить» и удачи вам!
Вы немножко неправы по подключению плафонов.
На плафон на самом деле приходит 3 провода- это «+» от реле BattSaver блока GEM (напряжение появляется при наличии движухи на шине CAN и исчезает минут через 30 после отсутствия ) и два «-» :один постоянный, а второй идет на блок GEM и представляет собой транзистор с открытым коллектором который открывается например при открытии дверей, на нем же и выполнено плавное зажигание лампы а также задержка отключения света после закрытия и прочие ништяки заложеные производителем. К какому минусу подключать выбирается переключателем на плафоне (постоянный минус-плафон всегда горит пока машину не оставишь в покое, нет минуса- плафон тупо не горит и подключение к гему- лампочки загораются при открытии дверей, тухнут при заведенном двигателе и т.д. ) . Так вот не надо подключать регистратор к этому минусу, нужно подавать постоянный минус и все будет хорошо.
У меня несколько лет абсолютно также был подключен регистратор пока не перешел на андроидную магнитолу с подключением регистратора по УСБ к магнитоле (питание тоже по УСБ магнитолы)
