Радиореле ACS 101/102

Радиореле ACS 101/102 — это беспроводной комплект тревожной сигнализации (состоящий из радиореле и двух брелоков GSN). ACS 101 — одноканальный, ACS 102 — двухканальный, т.е. два реле. Радиореле используется для установки в охранных системах безопасности, как тревожная кнопка. Или для управления воротами используя, как дополнительное реле управления. Так же ACS можно использовать в качестве дистанционного управления дверью на которой установлен СКУД.

Режимы работы ACS 101/102

1. Режим тревожной сигнализации (SECURITY) — Данный режим используется в системах охранной сигнализации. В режиме тревожной сигнализации нажатие на любую кнопку пульта или несанкционированное вскрытие приёмника приводит к тревоге (обесточиванию реле на время — 3 сек).
2. Режим коммутации (ON/OFF) — Данный режим предназначен для использования в однокомандных системах управления различными устройствами. В режиме коммутации каждое нажатие любой из кнопок пульта соответствует одному из положений каналов реле (включено/выключено).
3. Режим непрерывный (CONTINUOUS) — Приводит к срабатыванию реле на время удержания кнопки пульта.
4. Импульсныйрежим 1 секунда (PULSE) — Нажатие на одну из кнопок пульта приводит к срабатыванию реле на время – 1 секунда.

Комплект ACS 101 (1 реле) и ACS 102 (2 реле) поставляется с двумя брелоками GSN. Пульты уже запрограммированы на радиореле. На пульте есть две кнопки А и В. Эти кнопки можно запрограммировать отдельно на каждое реле. При использовании ACS 102. Или запрограммировать обе кнопки А и В на одно реле. Для программирования кнопок используется перемычка LRN.

По умолчанию перемычка LRN установлена. Для программирования пульта необходимо СНЯТЬ перемычку, зажать тампер (пружинка) и добавить каждый пульт, нажимая на кнопку. При считывании пульта радиореле будет выдавать сигнал красным индикатором.

Дистанционный выключатель, радиореле 433 Мгц. Как привязать брелок, как настроить?

Очистка памяти

1. Отключите приёмник от источника питания.
2. Снимите перемычку »LRN».
3. Подключите источник питания — светодиод начнёт редко вспыхивать в течение 10 секунд, затем тактовая частота работы светодиода изменится. Все ранее записанные в память коды — стёрты.
4. Верните перемычку »LRN» на место. Можно начинать новое программирование приёмника пультами.

Программирование приемника ACS 101/102

1. Снимите перемычку »LRN» – светодиод должен погаснуть. Нажмите на кнопку пульта, которую хотите добавить в память приемника. Светодиод на приёмнике мигнёт – код пульта внесён в память,
приёмник обучен. Крышка приемника должна быть закрыта (или нажать пальцем на тампер)

2. Верните перемычку »LRN» на место.

Для программирования приёмника дополнительными пультами повторите вышеописанные операции.

Добавления приемника в систему СКУД

Радиореле можно добавить в существующую систему контроля и управлением доступа на объекте. Например для дистанционного открывания дверьми или управление калиткой. Для подключения необходим источник питания 12В. Контакты реле подключаем к контактам кнопки на контроллере.

Управление шлагбаумом или воротами

Комплект ACS можно добавить к существующей системе управления воротами или шлагбаумом. Для этого необходимо установить приемник в блоке управления воротами (шлагбаумом) и подключить согласно схеме блока управления. Как правило приемник ACS должен быть в ИМПУЛЬСНОМ режиме. Т.е. при нажатии на кнопку пульта — реле замыкается на 1 секунду. Этот режим используется по умолчанию.

При покупке нового комплекта ничего программировать не нужно. Лучше подключить приемник к отдельному источнику питания 12В. А контакты реле (NO — COM), подключить согласно схеме блока управления воротами. Нормальное состояние приемника — приемник подключен и нет событий. При нажатии на кнопку пульта, реле срабатывает на 1 секунду.

Сигнал замыкает реле, тем самым блок управления получает команду на открытия.

Для добавления приемника ACS к блоку управления воротами CAME — необходимо запитать приемник 12В, а контакты реле NO — COM подключить на контакты 2 и 7. Контакты 2 и 7 — это контакты для добавления внешних устройств. Радиореле или кнопки.

Источник: smart-camera.ru

Arduino.ru

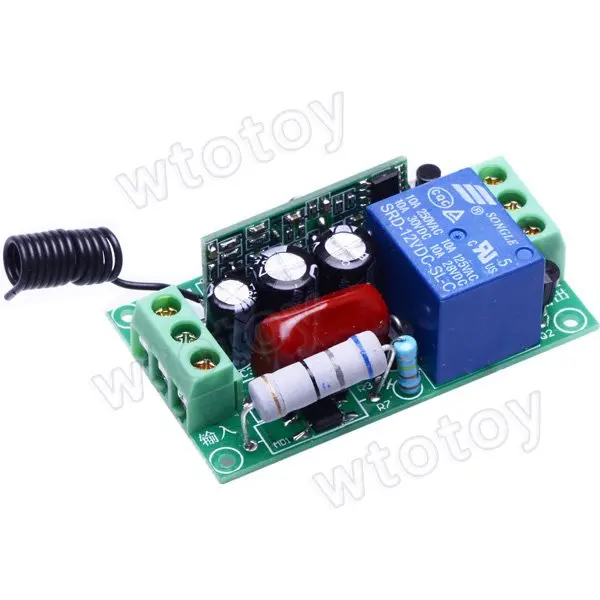

Нашел в старых запасах несколько вот таких блоков (на картинке не мое, но очень близкая копия).

Это реле 315 МГц, управляется с брелка, питается от 220в (встроенный БП), перемыкает AC 220v нагрузку до 10A. Хочу приспособить его для управления с ардуины, привлекает законченность конструкции — просто всовываешь довольно маленький блок в корпус удлиннителя — и получаешь готовую радиорозетку.

1. Управление с МК — На блоке есть кнопка программирования управляющего сигнала, так что надеюсь нетрудно будет перестроить его для приема команд со стандартного передатчика 315 Мгц?

2. Главная проблема. Реле работает в режиме триггера — при приходе сигнала состояние меняется на обратное. Связь ардуины с реле получается односторонняя — то есть контроллер не будет знать, включено оно или выключено. Может кто-нибудь предложит способ решения этой проблемы. или уже сталкивался с таким.

3. и просто так. досужий интерес. На блоке распаян маленький БП со входом АС 220в и выходом, судя по элементам — на 5в и на 12в. Трансформатора нет, деталей минимум — интересно, на чем он собран? Почему то в продаже на Али большинство АС блоков — с трансформаторами и значительно больше по размерам.
