№ 14 Выкидной ключ с брелком StarLine A91

Всем привет!
Вот я снова реализовал задуманное, а это выкидной ключ совмещенный с сигнализацией StarLine А91
Брал у братьев наших Китайцев тут
Спасибо одному из моих клиентов Альберту из ВК, ))) Он меня сподвиг на это — я не как не мог решиться потратить 1200 да еще за почту отдать 250 рублей итого полтора рубля за пластмассу… это жесть… Все что продают в интернете… По факту доставка вышла в 10 дней, ровно столько же сколько и по России, )) Как говорят зачем платить больше, если есть возможность выбора.
Цена была около 400 рублей, через мобильное приложение. Качество идеальное. Вы его увидите чуть ниже.
По данной ссылке один минус — это лезвие не подходит под автомобили Лада, оно зеркальное, ))) блин…
Но наши руки не для скуки, )))
По этой причине выточил за 100 рублей дубликат ключа, далее его разобрал и отдал мастеру на переделку,
тот долго матюкался, сказал, я тебе сделаю бесплатно, а ты мне лезвие отдай свое и завтра приезжай за своим, у меня на складе за 50 рублей таких полным полно… Ну так тому и быть, ))) Договорились
Выточил лезвие с небольшим дефектом, т.е. оно не под 90 градусов заходит а чуть больше, где то 95 и не прилегает полностью к дну. На фото это увидите. Но как сказал выше, ))) это временно, ))) да и в принципе почти не выступает.
А теперь как все собирается по пунктам:
1. Заказал болванку за 100 рублей.

Полный размер
Заказанная болванка ключа

Полный размер
мой брелок

Полный размер
Брелок пришедший из Китая. наклеил двухсторонний скотч что был в комплекте

2. Разобрал болванку. Сам точить не стал. Решил доверится профи, пока меняю резину, )

Полный размер
Болванка готова

3. Собрал выкидной элемент со своим ключом

Полный размер
собрал ключ

Полный размер
собрал ключ

4. Разбираем сигнализацию, что бы ее разобрать необходимо отвернуть один шурупик он на фото

Полный размер
откручиваем шурупик

5. Разбираем далее брелок сигнализации на две части, он за защелках

Полный размер

6. Достаем плату основную

Полный размер

7. Выжимаем с существующей сигнализации стекло. Делаем аккуратно, что бы не сломать.

Полный размер
выжимаем стекло

8. Далее вклеиваем стекло в новый корпус на двухсторонний скотч, что был в комплекте

Полный размер
вклеиваем стекло

Полный размер

9. Вкладываем основную плату сигнализации в новый корпус. И на двухсторонний скотч чип с ключа, если это необходимо.

Полный размер
вкладываем основную плату

10 Вставляем на свое место лезвие

11. Вкладываем кнопку и пружину

Полный размер
вкладываем кнопку и пружину на свои места

12. Вставляем кнопки

Полный размер
вставляем кнопки

13. Далее вставляем верхнюю часть корпуса в пружину и проворачиваем против часовой стрелки два раза и собираем брелок
14. Сначала закручиваем большой шуруп, почему? Да что бы было удобно вставить брелок.

Полный размер
вкручиваем шуруп

15. Вставляем брелок и вкручиваем маленький шуруп

Полный размер
вкручиваем маленький шуруп с брелком

16. проверяем затяжку шурупов, вставляем батарейку, ну вот и все собрано! Ура

Полный размер

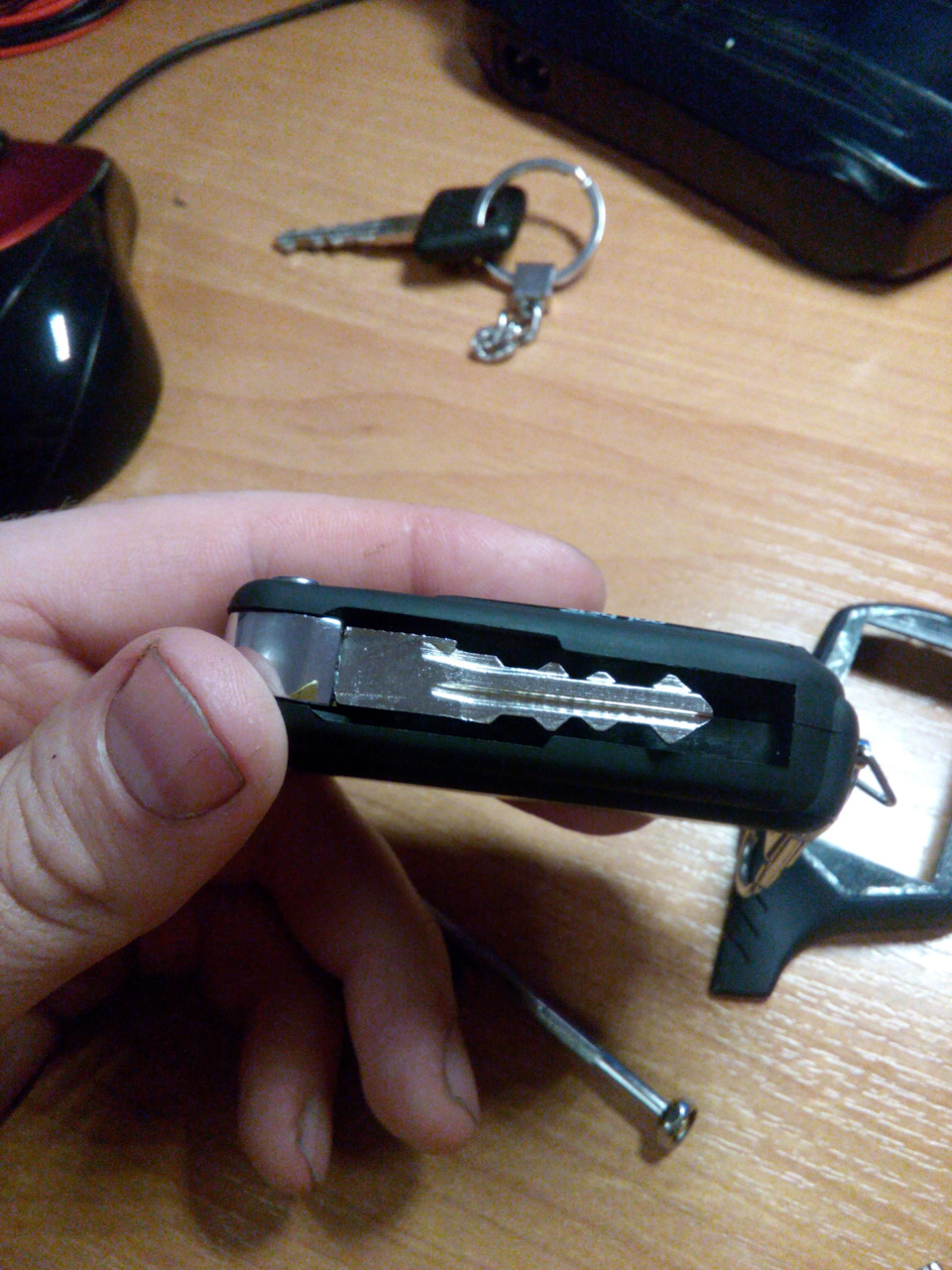

Ну вот все и собрано.

Полный размер

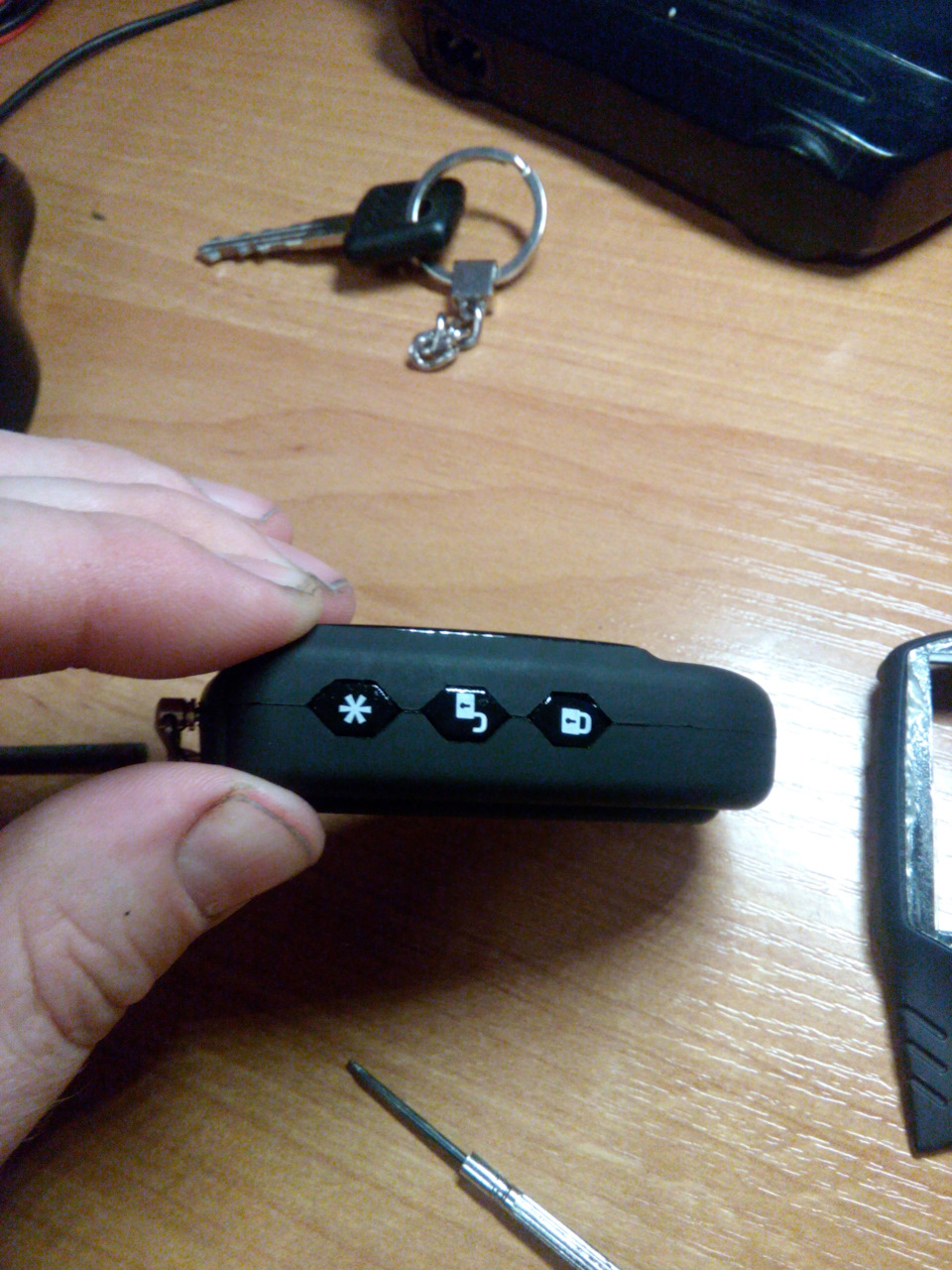

кнопки. очень удобно, они углублены и случайно не нажмуться

Полный размер

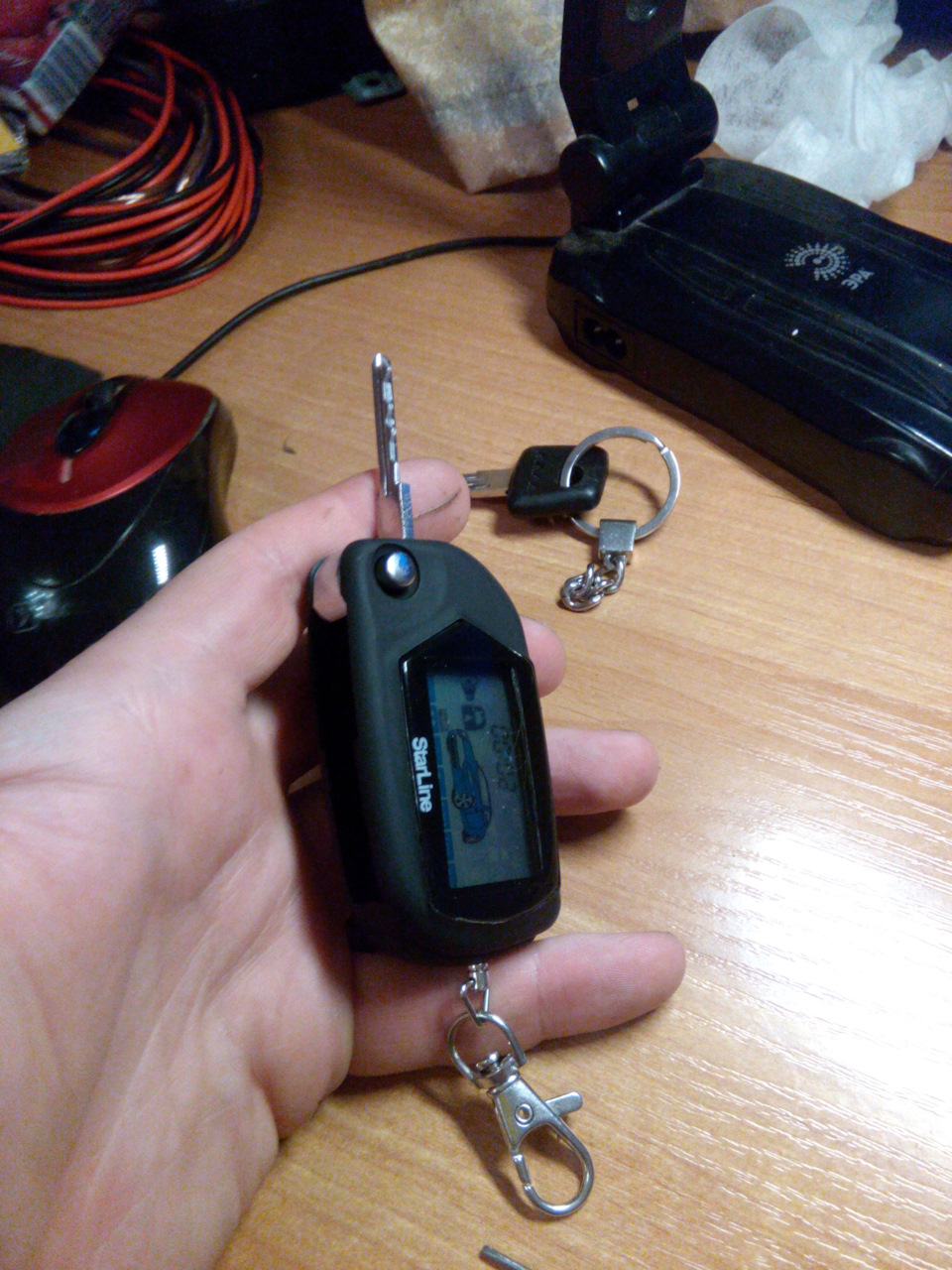

ну вот и все пробуем

Всем спасибо за внимание, )

Источник: www.drive2.ru

Выкидной ключ на StarLine а91, корпус для штатного брелка с заготовкой ключа

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте.

Нужен ли второй ключ при установке сигнализации Старлайн

Установка автосигнализации происходит на автосервисе, где профессиональные мастера грамотно проводят монтаж. При этом обязательно только наличие основного лезвия от авто, второй ключ не нужен. Охранный комплекс будет работать корректно и его можно настроить под себя даже без дубликата.

Основные характеристики StarLine а91

Автосигнализации компании StarLine модели а91 совместили в себе и систему обратной связи и модули GSM/GPS для того, чтобы всегда быть уверенным в целости и сохранности своего автомобиля. Благодаря системе обратной связи, владелец модели а91 имеет возможность интеллектуального запуска двигателя, а также подогрева и запуска двигателя на расстоянии. А GSM/GPS модули позволяют владельцу контролировать свой автомобиль с любой точки земного шара, при этом обычная сигнализация превращается в охранно-телематический комплекс со спутниковой связью. Также благодаря такому новейшему инженерному решению, как диалоговый код с ключами шифрования, владелец а91 может быть уверен в надежной защите своего авто даже от самых специализированных кодграбберов.

Разработчики сигнализаций Старлайн усовершенствовали также связь брелка с блоком сигнализации до рекордных скоростей, поэтому даже на шумной городской стоянке вам не будут мешать радиоволны и помехи. В самой экстренной ситуации связь с брелка срабатывает мгновенно. Эргономичный брелок StarLine а91 имеет привычные стандартные формы и экран с приятной голубой подсветкой, а напыление «софт тач» делает корпус более выносливым и стойким.

Lada Granta 2016, engine Gasoline 1.6 liter., 106 h. p., Front drive, Manual — accessories

Only registered users can participate in discussions.

Корпус выкидного ключа 2в1 для брелков сигнализации Старлайн

На просторах интернета есть множество магазинов (eBay, Aliexpress и т.д.), где можно заказать специальный корпус для пейджера автосигнализации Starline A91. Основным отличием такого корпуса от стандартного брелка является наличие дополнительного места под выкидной ключ, а также специального механизма, отвечающего за работу.

При выборе стоит обратить внимание на качество сборки, а также соответствие данной модели сигнализации. Также для владельцев ВАЗ важно, чтобы жало болванки не было зеркальным – иначе придется заказывать у токаря новое. К тому же, в одном корпусе могут быть большие зазоры, а в другом – маленькие. Средняя стоимость такой детали составляет от 500 до 1500 рублей в зависимости от компании производителя и качества исполнения.

Комплект поставки

В сигнализациях StarLine, за исключением имеющих приставку ECO, в комплекте идет два брелока: основной с ж/к дисплеем и дополнительный, у которого три клавиши. Причем в отличие от большинства сигнализаций и дополнительный работает с обратной связью, что обусловлено самой сутью диалогового протокола: при срабатывании тревоги сигнализация сначала передаёт информацию на основной брелок, а не найдя его, связывается с дополнительным, и он подает тревожный звуковой сигнал.

Батарейки в них разные: наиболее энергоемкий и часто используемый основной брелок использует стандартную «мизинчиковую» батарейку ААА, которой хватает на месяц. Это вызвано тем, что сигнализация регулярно пытается выйти на связь с брелоком, даже если ничего не происходит – а эти регулярные сеансы приема-передачи снижают ресурс батарейки. Поэтому, приобретая сигнализацию StarLine, купите и пару никелевых аккумуляторов с зарядным устройством: эти затраты окупятся отсутствием необходимости регулярно покупать батарейки.

При желании владелец покупает дополнительные брелоки ( второй основной, если машиной пользуются другие члены семьи). В памяти сигнализации предусмотрено «место» для четырех брелоков любого типа. При этом нужно понимать, что при начале процесса записи кодов брелоков ранее прописанные сотрутся, то есть невозможно «дописать» еще один – прописывается весь комплект разом.

Установка выкидного ключа Старлайн

После получения посылки необходимо проверить комплектность, проанализировать состояние лезвия. Для владельцев ВАЗ или Лада Приора важно обратить внимание на болванку – подходит ли оно для конкретного автомобиля. Также рекомендовано осмотреть пружины – китайские товары состоят из китайских комплектующих. Пружины из металла из страны восходящего солнца – не самые надежные и долговечные. При желании их можно заменить на более прочные отечественные детали.

После этого можно приступать к сборке выкидного ключа. Ниже представлена инструкция на примере модели Старлайн А91:

• разбираем корпус штатной сигнализации. Для этого нужно снять заднюю крышку, вынуть батарейку, открутить небольшой болт под ней;
• отщелкиваем заднюю часть корпуса;
• извлекаем основную плату;
• при помощи промышленного фена разогреваем переднее стекло и аккуратно вынимаем его.

Процедура демонтажа закончена, теперь осталось собрать все в новом корпусе и подключить заново.

Как собрать выкидной ключ StarLine

На всех системах Старлайн А91 или А93 процесс сборки осуществляется одинаково:

• в комплекте покупки обычно идет двусторонний скотч. С его помощью старое стекло клеится на новую переднюю панель пульта. При необходимости можно использовать небольшое количество клея;
• старая основная плата вкладывается в посадочные места пульта. Можно сделать фиксацию более надежной за счет двухстороннего скотча;
• на посадочное место устанавливается лезвие ключа;
• монтируется выкидная кнопка и пружина;
• на свои места вставляются кнопки пульта;
• далее вставляем верхнюю часть корпуса в пружину и проворачиваем против часовой стрелки два раза и собираем брелок;
• сзади закручиваем фиксатор;
• вставляем корпус на защелки и закручиваем задний шуруп, тот, что под питательным элементом;
• проверяем моменты затяжки, качество сборки;
• устанавливаем батарейку и заднюю крышку.

Теперь выкидной ключ готов к эксплуатации.

Как привязать второй ключ к StarLine

Если перестановка осуществлялась с рабочего брелка, то повторная привязка ключа необязательна. Но если это новый пульт, то требуется помочь машине запомнить этот ключ. Представленная ниже инструкция на примере Hyundai I30 и сигнализации Старлайн А91 актуальна для всех моделей:

• машина снимается с охраны, а затем семь раз нажимается кнопка Валет. Данная кнопка монтируется установщиками на сервисе и ее стоит искать в скрытых местах: за облицовкой передней панели, вокруг педального узла, между сиденьями, внутри дверных карт и т.д.;
• включается зажигание, прослушивается семь звуковых сигналов для подтверждения успешной процедуры;
• на пульте одновременно нажимается третья и вторая клавиши вплоть до появления мелодичного сигнала;
• можно записать до четырех брелков, главное, чтобы интервал между записью не превышал 5-ти секунд;
• после выключения зажигания процедура считается выполненной, а машина издает пять световых сигналов.

Ремонт брелоков

Хотя компания использует ударопрочный пластик, необходимость в замене корпуса или стекла брелока может возникнуть. Найти отдельные оригинальные детали трудно – сам производитель поставляет в продажу брелоки в сборе, но на Aliexpress при желании найдёте. А с учетом того, что китайцы давно и плодотворно собирают и клоны сигнализаций StarLine (они с некоторых пор продаются в России официально под маркой Red Scorpio, и у них совпадает даже полиграфия инструкций и буклетов (!)), и откровенные подделки, запчасти для брелоков StarLine представлены на азиатских торговых площадках в изобилии.

Для разборки основного брелока выньте батарейку, сдвинув задвижку батарейного отсека, затем выверните маленький саморез с крестовой головкой. Кроме него, половинки корпуса удерживают защелки: аккуратно поддев заднюю крышку со стороны кольца (удобно использовать гитарный медиатор, тонкую металлическую пластину), выводим крышку с пары защелок, а затем продолжаем расщелкивать их по периметру.

После этого извлекаем внутренности – основную плату, плату приемопередатчика и дисплей. При этом стоит отметить качество пайки микрокнопок – если в дешевых сигнализациях они припаяны корпусом к плате в двух точках, то у StarLine – в четырех, поэтому реже продавливаются, отрываясь от платы.

А вот заменить дисплей просто так на этом брелоке не получится – шлейф закреплен на плате, и без опыта работы с подобным монтажом удача в замене весьма сомнительна. Разбитый экранчик лучше менять в мастерской – подобных предложений на рынке много. Неисправный брелок часто становится причиной того, что сигнализация не открывает двери машины.

Настройка ключа Старлайн

После успешной установки выкидного ключа, можно с этого же брелка настраивать все пользовательские функции. Владельцу потребуется переход в режим программирования. Для этого необходимо:

• выключить зажигание, пять раз нажать на сервисную кнопку Валет;
• включить зажигание, прослушать пять звуковых сигналов от авто, подтверждающих принятие команды;
• на брелке Старлайн А94 короткими нажатиями второй и третьей кнопки выбрать подходящую таблицу программирования, а затем подтвердить выбор, коротко кликнув по третьей клавише;
• теперь второй и третьей кнопкой выбирается соответствующая функция настройки, согласно таблице программирования;
• после для параметра выставляется собственное значение при помощи нажатий первой клавиши;
• выход из режима программирования и запоминание настроек происходят автоматически, достаточно ничего не нажимать в течение восьми секунд.

Как завести машину с ключа StarLine

Теперь брелок по совместительству выполняет функции родного ключа зажигания. Чтобы завести автомобиль при помощи выкидного жала Старлайн А94 необходимо просто нажать на кнопку – тогда пружина подаст лезвие в рабочее состояние. После этого необходимо установить его в замок зажигания и провернуть по часовой стрелке до момента запуска двигателя.

Как оставить машину заведенной без ключа StarLine

Охранная система Старлайн А91 и Е90 позволяет удаленно завести двигатель, а также выходить из салона, не выключая зажигание. Данная опция полезна для тех водителей, которые часто покидают авто на непродолжительные промежутки времени. При этом можно забирать ключ, закрывать дверь и уходить без выключения мотора.

Для этого потребуется открыть дверь, чтобы сработали концевики. Затем на пульте длительно нажимается вторая кнопка вплоть до звукового сигнала, а после еще раз коротко нажать вторую клавишу. Пульт проиграет мелодию, а хозяин может вытащить ключ и покинуть авто. Двигатель при этом не глохнет, а после закрытия двери можно поставить машину под охрану.

Как открыть сигнализацию Старлайн, если ключи в машине

Ситуация, когда владелец оставляет ключи в машине – не нова. В случае если комплект остался внутри салона, туда крайне сложно проникнуть. Желательно отправиться за запасным пультом, чтобы снять охрану или открыть двери запасным комплектом. В противном случае необходимо взламывать авто или везти его на сервис профессиональным установщикам, способным разобраться с данной проблемой.

Проблемы с выкидным ключом и способы их решения

Владелец выкидного ключа может столкнуться с различными проблемами после процедуры замены. Самым распространенным для различных моделей Старлайн: А61, А91, В9 и т.д. является подклинивание жала при складывании. Необходимо посмотреть – не мешает ли что-то механизму (сор, пыль, грязь) и извлечь посторонний предмет. Также причиной помехи может являться выкидной штырек. Для этого необходимо повернуть жало на 90 градусов, а затем поставить направляющий штифт (вблизи основания) обратно на место.

Также у владельца машины могут приключиться более банальные проблемы:

Сигналка не ловит на 20 метров и не срабатывает. Причиной того, почему машина не снимается с охраны, может быть плохой сигнал. В этом случае у автомобиля просто нет обратной связи с брелком, соответственно, он не воспринимает команды. В этом случае нужно проверить состояние питающего элемента пульта, возможно именно из-за слабого сигнала и заменить батарейку в случае необходимости. Дополнительно надо проверить местность на наличие радиопомех.

Также бывают варианты, когда тревога срабатывает самопроизвольно. Причиной такого поведения является слишком чувствительный датчик удара. Обе ступени (удар и взлом) можно настроить при помощи стандартной отвертки, добравшись до самого датчика (на нем есть специальные регуляторы).

Иногда на машине не работает автозапуск с АКПП, а на дисплее брелка горит SP. Это означает, что автомобиль попытался завести авто четыре раза, однако силы стартера попросту не хватило. Рекомендовано провести запуск в ручном режиме или увеличить длительность его работы. При этом для автозапуска необходимо, чтобы машина стояла на нейтрали, а рычаг стояночного тормоза был полностью затянут.

Если сигнализация не работает, а также проявляются дополнительные программные ошибки (автомобиль заводится и глохнет, не закрывает двери, самостоятельно срабатывает автозапуск и т.д.), то лучше всего провести сброс на заводские настройки. После этого большинство проблем должно исчезнуть, но если исправить их не получилось, то лучше отвести автомобиль в специализированный сервис, где квалифицированные специалисты разберутся в вопросе и устранят все неполадки, возможно отходит масса или где-то есть плохой контакт.
