Есть у меня старый музыкальный центр, который со временем «переехал» на дачу, но он мне очень нравится. Внешний вид у аппаратика так себе, но звук просто шикарный! Особенно меня восхищает его усилитель низкой частоты.
Музыкальный центр находится в исправном состоянии, отлично работает. Имеется CD – чейнджер на три диска, две деки, одна из которых записывает. Но, к сожалению, отсутствует возможность считывать информацию с современных носителей – USB накопителей и флэш карт памяти формата MicroSD.
И вот в каталоге Aliexpress я обнаружил замечательный MP3 плеер в виде встраиваемой панельки, на лицевой стороне которой имеются слоты для подключения USB и карт памяти MicroSD. Кроме этого, на панель выведены органы управлением плеером и имеется небольшой дисплей. Устройство содержит также FM – тюнер. Питается он от 5 Вольт (хотя есть и модели с питанием 12 В). Есть точно такие же модели и с модулем Bluetooth.
Bluetooth USB MP3 модуль c AliExpress за 200 руб. Как подключить? Работает от любых колонок.
Оценив размеры и внешний вид устройства, я решил встроить плеер в мой музыкальный центр. О том, как я это сделал, и что из этого получилось, расскажу вам сегодня.
Необходимые инструменты
- Встраиваемый МП3-плеер 5В;
- отвёртка;
- паяльник с припоем и флюсом;
- монтажные провода;
- инструмент для создания прорези в пластиковом корпусе (вибро резак);
- мультиметр;
- шуруповёрт, 2 самореза и сверло на 2мм.
Последовательность модернизации музыкального центра
- цепи питания (к источнику напряжения +5 Вольт);
- цепи выходного сигнала (левый и правый канал).
Итак, для поиска точек подключения цепей питания +5 Вольт и доступа к внутренней части разъёмов AUX, снимаем боковую крышку корпуса.
На общей плате музыкального центра находим три точки с надписью AUX: GND – общий, R – правый, L – левый. К ним будем припаивать выводы нашего плеера GND, RO и OL, соответственно общий, правый, левый.
На шлейфе, идущем от блока питания музыкального центра к общей плате, ищем источник напряжения +5 Вольт. Так как точки на плате не подписаны, находим требуемое напряжение, производя замеры мультиметром. Для этого один его щуп соединяем с контактом GND или с шасси музыкального центра, которое соединено с землёй (GND), вторым щупом проверяем все провода шлейфа. Да, очень важно поиск производить при включенном режиме AUX, так как именно в этом режиме я собираюсь в дальнейшем прослушивать плеер.
После нахождения точек подключения припаиваю по временной схеме все пять проводов плеера (шестой вывод ANT – антенна не задействую, так как в центре имеется свой тюнер FM). При выполнении пайки музыкального центра обязательно нужно отключить от сети. Размещаю плеер на верхней панели музцентра и включаю его в сеть, не устанавливая назад боковую крышку.
Включаю режим AUX и, вставив в слот плеера карту MicroSD с музыкальными записями, убеждаюсь в работоспособности плеера.
Всё. Теперь можно приступать к окончательному монтажу. Место размещения плеера я выбрал на наружной крышке кассетной деки, которая имеет достаточную толщину. Произведя разметку будущего отверстия, аккуратно прорезаю пластик.
При установке плеера, снаружи должна оказаться только его лицевая панель. Крепление плеера производится двумя саморезами, закрученными в подготовленные отверстия.
Временно припаянные провода отпаиваются от платы, весь образовавшийся шлейф аккуратно связывается в пучок, укладывается и закрепляется внутри корпуса музыкального центра, после чего провода припаиваются окончательно.
Теперь точно всё. Можно закрывать крышку и включать музыкальный центр. Все кассетные деки при этом сохранили свою функциональность и прекрасно работают.
Заключение
Хочу напомнить, что к работам такого рода можно приступать, имея отчётливое представление об опасности поражения электрическим током. Следует помнить, что напряжение бытовой электросети 220 Вольт является смертельным. Включение в сеть электрических приборов со снятыми крышками категорически запрещено в процессе эксплуатации.
Поэтому производя манипуляции со включенным без крышки в сеть, нужно проявлять повышенную осторожность и аккуратность, не прикасаясь к плате руками. Работая с мультиметром, следует не допускать возможности замыкания щупом соседних контактных площадок на плате, что может привести к повреждению схемы музыкального центра.
Про касается питания 5 В, если по каким-то причинам Вам не удалось его найти, а имеется в наличии напряжение 9 — 15 Вольт, то можно использовать другую модификацию встраиваемого плеера МП3 с питанием 12 В, он как раз работает в этом диапазоне.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
Как сделать магнитолу для гаража или дачи из встраиваемого модуля MP3 c Aliexpress
Собираем за один вечер. Для этого нужно скомплектовать следующие детали -встраиваемый модуль Bluetooth, MP3, SD/USB/FM/ с Алиэкспресс, два усилителя НЧ TDA2030, два громкоговорителя, трансформатор на 15В, мостик выпрямительный, плата понижающая, корпус для динамиков.
Полный размер

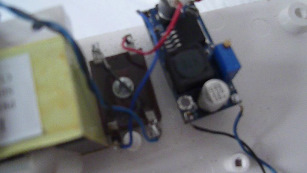

Трансформатор, мостик выпрямительный, понижающая плата

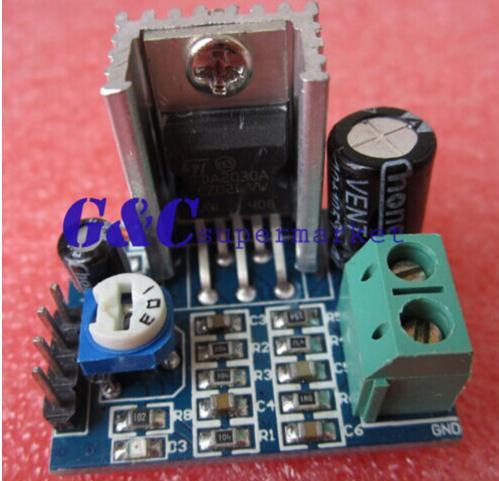

УНЧ TDA2030

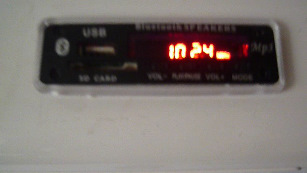

модуль Bluetooth, MP3, SD/USB/FM/

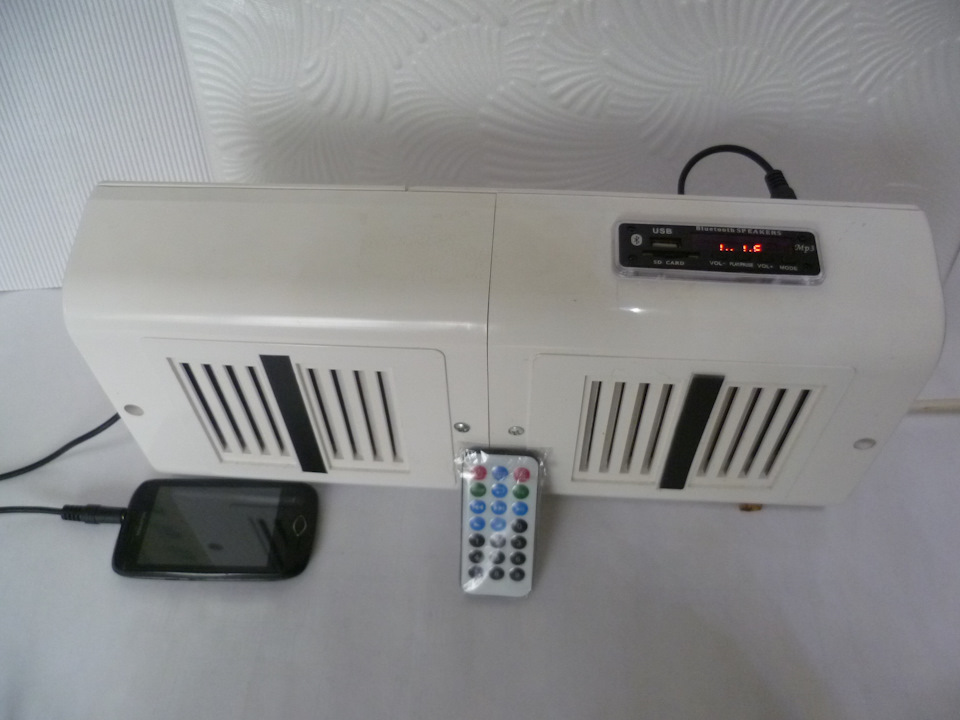

Монтируем на задней стенке все компоненты, панель врезаем в корпус. Питание в этом варианте от сети 220в. При желании можно запитать от любого источника 12в (аккумулятора и т. д.). Теперь можно слушать радио, прослушивать музыку через Bluetooth или аудиовход AUX c с телефона или планшета. Себестоимость несравнима с готовыми фабричными аналогами.
Тем более собрана своими руками. При желании можно всю электронику разместить в любом другом корпусе (старый музыкальный центр, автомагнитола, корпус от колонки и т.п.)
Подробнее можно посмотреть в видео
28 октября 2017
Поделиться:
А если к этому модулю подвести 12 вольт и подцепить колонку то будет работать или необходимо обязательно какой нибудь усилитель звука?
Стоял старый муз. центр THOMSON у которого был жив только конечный усь и колонки. .Вот что получилось. Звук достойный для ТАКОГО аппарата. Стоимость 300р и день убитого времени. Конечно у vitekc759 сделано все гораздо проще.
Давай пока, блаженный.
Вот незнаю. Сейчас блютус колонок на любой цвет и размер. Смысл городить? Если только воемени много.
Я езжу на Toyota Probox
Можно по аккуратней всё сделать а не так топорно тяп-ляп.
Ребят …ну не знаю…
Может хорош уже в двадцать первом веке колесо из говна и палок изобретать ?
Вот такой музыкальный центр с АУКС входом продаётся за 2 тысячи рублей на Авито.
Играет обалденно.
У меня таких два- один от компа, в качестве озвучки стоит, другой в гараже качает.
Играет от телефона, через шнур с Али за 45 рублей.
Повторю — играет весьма не плохо…весьма.
И где тут профит от паяния кучи говняных схемок с Али и получения в результате ибического геморроя фуфельного звука ?
Ну как дети прям…
Несуществующий пользователь
Без машины
Ребят …ну не знаю…
Может хорош уже в двадцать первом веке колесо из говна и палок изобретать ?
Вот такой музыкальный центр с АУКС входом продаётся за 2 тысячи рублей на Авито.
Играет обалденно.
У меня таких два- один от компа, в качестве озвучки стоит, другой в гараже качает.
Играет от телефона, через шнур с Али за 45 рублей.
Повторю — играет весьма не плохо…весьма.
И где тут профит от паяния кучи говняных схемок с Али и получения в результате ибического геморроя фуфельного звука ?
Ну как дети прям…
Интересно когда это через аукс был качественный звук?
Как меня раздражают такие вот глупые комментарии.
Вроде бы и отвечать время жалко, а вот не ответишь, так кто то прочитает ветку и подумает, что…ага. вот оно в чём минус такого музыкального центра…нет качества в АУКСе…ага…
Дядя!
У меня дома музыкальная система на топовых компонентах Маранц, стоящей в несколько раз дороже всего твоего гаража…отсюда вывод, что мои уши довольно таки тренированы в звуковом плане.
И если сравнивать flac, поданый на этот Филипс и тот звуковой шум, который может воссоздать поделка топикстартера, то я тебя уверяю-при прослушке ты первый будешь визжать от восторга при прослушивании звука от этой простой Фильки.
я писал исходя из своего опыта. И большинство не являются аудиофилами, тратящами бабло на аппаратуру. Мне тоже хотелось качественного звука, но когда я выяснил цену вопроса аккустической подготовки пространства, то забил на это.
Также и в машине поставил динамики не исходя из аккустики, а чтобы не мешали и по самому бюджетному пути, потому как лепить туда, где им место у меня нет финансовой возможности.
А вы тут негодуя мошной трясете.
В бюджетном сегменте никогда через аукс нормального звука не будет, а один бубнеж.
Да к чему мне твоя лирика ?
Ещё раз — подав флак на эту Фильку звук будет весьма не плох…весьма.
Это, разумеется будет не идеальный звук, но поделку автора порвёт в разы.
Наверное ты прав, потому как я флаком не страдал никогда. Смысла не было.
Но ведь все равно ж нето, если по нормальному.
Ребят …ну не знаю…
Может хорош уже в двадцать первом веке колесо из говна и палок изобретать ?
Вот такой музыкальный центр с АУКС входом продаётся за 2 тысячи рублей на Авито.
Играет обалденно.
У меня таких два- один от компа, в качестве озвучки стоит, другой в гараже качает.
Играет от телефона, через шнур с Али за 45 рублей.
Повторю — играет весьма не плохо…весьма.
И где тут профит от паяния кучи говняных схемок с Али и получения в результате ибического геморроя фуфельного звука ?
Ну как дети прям…
Угу, где только найтить за 2тыщи нечто подобное? либо в НН барыги совсем нюх потеряли, либо чо. У меня, например. болталась комп.акустика — свины какие-то. Приклеил эту приблуду — стало хорошо =) затрат в 300рублей — ничего страшного =) Для дачи норм.
Дома джамо 🙂 мне нраица
Источник: www.drive2.ru
Как собрать Hi-Fi кинотеатр у себя дома
Как и было обещано, выкладываю статью по сборке и настройке домашнего кинотеатра класса Hi-Fi у себя дома. Все советы основаны на личном опыте инсталляции данного оборудования в различных неподготовленных помещениях.
Итак, вы решили собрать себе хороший кинотеатр с DolbyAtmos. Что понадобится для его сборки и настройки?
Компоненты домашнего кинотеатра
AV Ресивер
Как говорит нам википедия AV ресивер – это многоканальный усилитель с декодерами цифрового аудиопотока (ЦАП – цифро-аналоговый преобразователь), тюнером и коммутатором аудио- и видеосигналов для бытового применения в системах домашнего кинотеатра. Может преобразовывать звуковые и видеоформаты.
Ресивер – это мозговой центр нашего домашнего кинотеатра. Именно через него проходит вся коммутация нашей системы. Как правило они оборудованы большим количеством цифровых и аналоговых входов, для возможности подключения всего домашнего мультимедиа, от Blu-ray плеера до игровой приставки.
Как подобрать ресивер для DolbyAtmos? На данный момент поддержка DolbyAtmos присутствует у всех производителей ресиверов, как правило в топовом сегменте. Отдельно можно выделить компанию Onkyo которая сделала ставку на более широкий круг покупателей, выпустив линейку ресиверов среднего ценового сегмента с Atmos. Самый бюджетный ресивер на данный момент стоит около 36-37 т.р. Но, естественно, наличие Atmos далеко не показатель того, что ресивер вам подходит.
На что еще следует обратить внимание при выборе ресивера
- Мощность. Сигнал в устройство приходит не усиленный, а только в несколько милливатт, чего недостаточно для воспроизведения данного сигнала акустической системой. Для этого и используется система усиления сигнала, но мощность – не только показатель громкости, которую вы можете получить. Обратите внимание на то, что практически все производители в характеристиках устройств указывают что-то вроде – мощность 100Вт на канал, нагружен 1 канал. Это означает, что данную мощность устройство может подать только в том случае, если подключена только ОДНА колонка. Естественно при подключении всех колонок мощность будет ниже, пропорционально их количеству.
- Возможности коммутации. Перед покупкой ресивера лучше определиться, что вы к нему будете подключать, нужен ли Wi-Fi и Bluetooth, хотите ли вы поставить доп. усилитель для фронтальной пары или подключить винил. На данный момент большинство ресиверов – это универсальные устройства, которые сами могут послужить источником аудио сигнала без дополнительных внешних устройств, таких как CD или NP проигрыватели. Также обратите внимание на возможность подключение АС по Bi-amping> зачем это нужно расскажу ниже.
- ЦАП. Качество цифро-аналогового преобразователя напрямую влияет на качество звука полученного от цифровых источников.
- Сила тока. Очень важный и не всеми указываемый параметр. Он влияет на возможность воспроизведения НЧ сигнала на одинаковом уровне в течении продолжительного времени. Например звук отбойного молотка – если конденсаторы не смогут накопить нужный заряд, то данный звук будет затухающим вне зависимости от громкости, при этом также звук начнет сливаться в общий гул, хотя как мы знаем отбойный молоток все-таки это повторяющиеся НЧ удары.
- Прослушка. Так как ресивер это только 40% от вашего финального звука, то лучше его прослушать с акустикой которую вы себе выбрали. Тем более что особенности слуха у каждого индивидуальные, лучше всего слушать не в рафинированных условиях специально подготовленного помещения, так как для того, чтобы добиться такого звука дома самым простым вариантом будет построить помещение для ДК.
Акустические системы
Собственно говоря это и есть ваш звук. На данный момент на рынке присутствует огромное количество производителей которые могут предложить акустику любых форм и размеров. В классической системе 5.1 как правило используются 2 напольные фронтальные колонки, отвечающие за воспроизведения основного звука, 2 тыловые полочные, которые как правило служат только для спецэффектов и центральный канал. Сабвуфер, подключаемый к ресиверу, должен быть активным, то есть со своим встроенным усилителем, пассивные сабвуферы к AV ресиверам подключить нельзя. Для воспроизведения сигнала DolbyAtmos нам понадобятся либо DolbyAtmos колонки, например Onkyo SKH-410, либо же потолочная встраиваемая акустика.
На что обратить внимание
- Мощность. Мощность АС это не показатель её громкости, а показатель её надежности, то есть того, какой сигнал она сможет переварить. При подборе акустики нужно учитывать очень важно, что бы мощность акустики была выше максимальной мощности усилителя. Также важно, что бы параметр сопротивления был либо таким же, либо выше чем у усилительной части источника сигнала.
- Дисперсия распространения звука акустической системы. На данный момент у акустических систем угол распространения звуковой волны варьируется от 90 до 160 градусов. Чем выше данный показатель, тем удобнее АС в установке, так как не требует поворота к слушателю. Некоторые колонки отличаются эгоистичным характером, рассчитанным только на одного слушателя, некоторые, наоборот, более дружелюбны.
- Расположение фазоинвертора. Фазоинвертор обеспечивает расширение НЧ диапазона АС за счет резонанса его трубы на частоте ниже, чем у НЧ динамика. Его расположение может быть либо на фронтальной, либо на тыловой части АС, и оно влияет на её установку. При фронтальном фазоинверторе АС можно устанавливать близко к стене, что облегчает задачу при инсталляции в ограниченном пространстве, в случае с тыловым расположением чем ближе АС к стене тем больше НЧ сигнала и в звуке появляется каша. В случае если вам все-таки придется расположить колонки близко к стене, то рекомендуется разместить сзади шумопоглащающий материал.
- Количество полос. Так как один динамик не сможет адекватно воспроизвести звук всего слышимого диапазона, то для НЧ, ВЧ и СЧ частот производители используют разные воспроизводящие динамики, то есть 3-х полосная акустика имеет отдельные динамики для воспроизведения сигнала каждого диапазона. В 2-х полосной акустике, как правило, есть отдельный динамик для НЧ диапазона и СЧ, ВЧ динамик.
- Bi-amping. Данная функция позволяет подключить НЧ и СЧ, ВЧ каскад к отдельным усилителям. Что это дает? В данном случае мы нивелируем негативное влияние друг на друга НЧ и СЧ сигнала
- Прослушка. У каждой АС свои нюансы воспроизведения, каждая из них по своему украшает звук. Поэтому, как я уже говорил при выборе комплекта лучше всего его будет прослушать в живую.
Источник сигнала
Для просмотров фильмов нам, естественно, понадобится плеер, который данный сигнал будет подавать. Подойдет как Blu-ray так и медиаплеер.
На что обратить внимание
- Поддержка нужных декодеров. Это пожалуй главное, что от плеера нам нужно, сможет ли он подать нам DolbyAtmos сигнал или нет.
- Подключения. Как правило все плееры сейчас оборудованы HDMI входом, но так же важно знать есть ли там Wi-Fi, например для того, чтобы перевести управление вашими устройствами на смартфон.
Провода для подключения и доп. аксессуары
Есть популярное мнение, что дорогие кабели для подключения всей системы – это аудиофильская блажь для «укушенных серебряным кабелем». Это не так, чем выше качество вашей системы, тем выше её чувствительность к внешним факторам, в том числе к ЭМВ искажениям. Конечно же, не стоит покупать себе кабель за 25000$, но и совсем экономить тоже не стоит.
На что обратить внимание
- Сечение акустического кабеля. Акустический кабель должен быть не менее 2.5 мм^2 для того, что бы нивелировать искажения в сигнале. Кабель сейчас практически весь выполнен из OFHC меди с разным количеством девяток после запятой.
- Материал разъемов. Позолоченные разъемы на вашем кабеле это не только показатель того, что вы можете себе купить позолоченный кабель. Окисление контактов приводит к негативному влиянию на качество звука, создавая дополнительные искажения.
- Оплетка кабеля. Как уже было указано, чем выше качество вашей техники, тем выше её чувствительность к внешним факторам, качественное экранирование кабеля позволит избавиться от искажений сигнала из за внешних ЭМ искажений.
- Демпферы. При подборке того, как установить вашу технику, обратите внимание на защиту от вибрации. На демпфирование многие производители тратят огромное количество денег, иногда в самой цене ресивера большая часть заложена именно в защите от вибраций. Сейчас на рынке можно найти множество разных демпферов на любой вкус. Однажды я демпфировал усилитель разрезанной резиной от старого барабанного пэда.
- Длина кабеля. Кабель лучше брать с запасом, потому что шанс того, что понадобится перемещение колонок и компонентов очень велик.
Настройка и установка
Итак, мы выбрали себе все, что нужно для домашнего кинотеатра и привезли домой. Осталось самое интересное – подключение и настройка.
Подготовка помещения
Начнем с акустики помещения, чем больше у вас в помещении мягких шумопоглощающих предметов, тем лучше. Это не обязательно должны быть специально купленные и размещенные вещи. Диваны, шторы, кресла также являются шумопоглотителями.
Как расположить фронтальную пару
Расстояние между фронтальными АС и расстояние между каждой колонкой и слушателем должны составить равнобедренный треугольник. Из этого же треугольника можно рассчитать угол поворота АС к слушателю, грубо говоря, если представить, что ваши руки – стороны треугольника, образующие угол в 90 гардусов, то они визуально должны упираться в фронтальную часть динамика. Но в случае с динамиками с широкой дисперсией распространения сигнала колонки поворачивать не нужно. Расстояние между колонками вы можете выбрать на слух, при помощи стерео звука, желательно с вокалом.
Как расположить тыловые колонки
Тыловые колонки лучше разместить немного дальше зоны прослушивания на уровне головы слушателя (для этого есть специальные подставки, либо настенные крепежи), напротив фронтального канала.
Как расположить центральный канал
Тут, собственно говоря, все очень логично и просто, центральный канал располагается по центру экрана, который служит для просмотра. Естественно на пол его ставить нельзя, так как это нарушает картину звучания человеческого голоса.
Как расположить сабвуфер
Сабвуфер лучше расположить во фронтальной зоне прослушивания, вплотную к стене, для того, что бы добиться более громогласных эффектов за счет отражения звука от стены.
Как расположить колонки для Atmos
Если колонки для Atmos встроены во фронтальную пару, то сложностей с их установкой не будет. То же можно сказать и про дополнительные колонки, которые устанавливаются на фронтальную пару. Но данные АС не смогут адекватно работать в случае, если у вас в квартире (помещении) используются подвесные или натяжные потолки, в таком случае лучше использовать потолочную акустику.
Подключение к ресиверу
Совет из моей личной практики, в первую очередь подключите все акустические и видеокабели сначала к ресиверу, потом подключать провода копаясь в ворохе коннекторов очень тяжело. В качестве коннекторов к акустическому кабелю рекомендую использовать разъем типа «банан», это значительно облегчит все подключения. Обратите внимание на то, чтобы акустический и сетевой кабель не пересекались, в случае с обычным сетевым кабелем он может дать сильные искажения на сигнал проходящий по акустическому кабелю.
Авто настройка
Сейчас практически каждый ресивер обладает функцией авто настройки. Рекомендую им пользоваться, так как он делает большое количество настроек за вас. Работает данная система как сонар, проверяя расположение громкость и акустику помещения. В дальнейшем вы уже можете отстроить звук под себя.
Заключение
Итак мы собрали и настроили домашний кинотеатр. Естественно описанное здесь не является на все 100% универсальным рецептом, все-таки каждая настройка делается под слушателя. Но указанные здесь нюансы нужно учитывать при каждой настройке. Естественно, это не идеальный вариант настройки системы, но ведь не каждый захочет сделать ремонт из-за хорошего звука.
В дальнейшем я планирую рассмотреть AV ресиверы более подробно.
