Развитие технологий обусловило применение в бытовых помещениях, квартирах и частных домах современного оборудования систем освещения. Все чаще становится модным и практичным использование светодиодных люстр с дистанционным управлением. В оснащении такого рода освещения сильно нуждаются стадионы, залы для проведения концертов и другие помещения и территории с большими размерами и потолками, где нужно управлять светом удаленно. Установка светодиодной люстры позволяет включать или выключать свет, находясь в кровати, после чего не потребуется ходить в темноте. Но, как и вся техника, иногда такое оборудование требует ремонта.

Устройство и схема подключения люстры с пультом дистанционного управления

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

ШИКАРНАЯ люстра с Алиэкспресс ПОДРОБНЫЙ ОБЗОР

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Блок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Важно отметить! Диоды соединены последовательно, и при поломке одного элемента, функционировать перестанет вся группа.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем. Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции. Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться. При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой.

Для качественного подключения нужно выполнять следующие требования:

Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания.

Oneplus a3010 что это

Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой
Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор.

Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

не работает группа ламп;
не работает переключатель;
не включается люстра от пульта;
люстра не работает совсем;
самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Важно! Самой распространенной неполадкой является засорение контактов на плате пульта. Чтобы это исправить, нужно ПДУ разобрать и прочистить контакты микросхемы от грязи и пыли.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампочки работают частично

Для сложных моделей характерна проблема, когда не работает одна или несколько групп лампочек – например, диодные. Необходимо проверить сами источники, и если они сломаны, требуется заменить на новые. Если замена не помогла, проверяется трансформатор на предмет целостности при помощи мультиметра. Неработающий компонент заменяют.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

ЛюстрыИщем проблему и производим ремонт люстры с дистанционным управлением дома

ЛюстрыЧто делать, если люстра не включается с пульта

Правильное соединение проводов

Чтобы не приходилось выполнять ремонт проводки электросети из-за неправильного выполнения соединения проводов рекомендуется правильно соединять. Для этого придерживайтесь следующих правил:

Самый лучший способ соединения проводников это места скрутки — пропаять, если этого не делать, то спустя время проводник окислится, будет перегреваться и придет в непригодность.
Но для подключения люстры этот способ соединения проводов не особенно практичен. Лучше использовать метод соединения проводов с помощью клеммников или колпачков.

Эти меры предосторожности позволят долгое время не производить ремонт светового оборудования и электропроводки, а также уменьшит риск возникновения замыкания и пожара в электросети.

Источник: kupi-krasku.ru

Помогите собрать китайскую светодиодную люстру с пультом

А история такая: вчера взялась я собрать люстру в спальню. Сразу скажу — не такую конкретно, как на фото, но очень похожую. В полный ступор меня сразу же ввело отсутствие инструкции. И вот, просидев 2 часа, измучив вконец мозг, я всего-то и собрала, что 6 центральных элементов. Но с ними сразу все было просто и понятно.

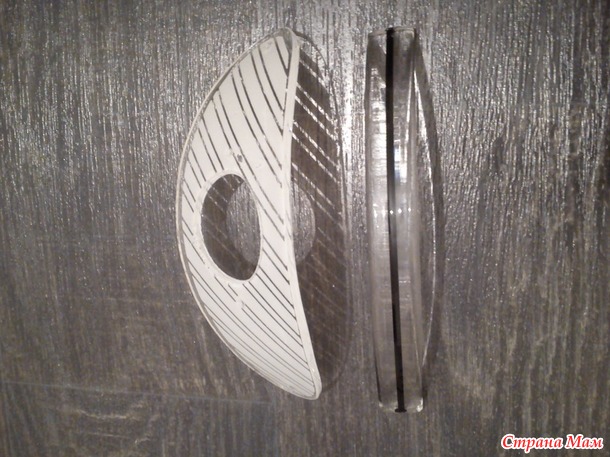

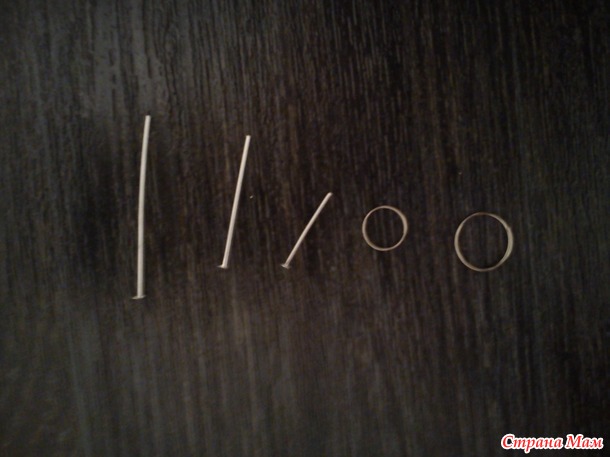

А остальное? Как крепить плоские трубочки и лепестки? Я в полнейшей панике и в абсолютном ступоре. Кто собирал такие и сталкивался — помогите мне, пожалуйста. Элементы и тот листочек «инструкцию», который был вложен в коробку сфотографировать смогу вечером,

Как выбрать бюстгальтер на Алиэкспресс

Инструкция выглядит так:

Помогите собрать китайскую светодиодную люстру с пультом

Коды для вставки:

Скопируйте код и вставьте в окошко создания записи на LiveInternet, предварительно включив там режим «Источник»

HTML-код:

BB-код для форумов:

Как это будет выглядеть?

Девочки! Вопрос в заголовке!
А история такая: вчера взялась я собрать люстру в спальню. Сразу скажу — не такую конкретно, как на фото, но очень похожую. В полный ступор меня сразу же ввело отсутствие инструкции. И вот, просидев 2 часа, измучив вконец мозг, я всего-то и собрала, что 6 центральных элементов. Но с ними сразу все было просто и понятно. А остальное? Читать полностью

katia1217

25.02.2016

137

4 комментария

Лучший кулинарный портал рунета 152251 Рецептов 1603967 Пользователей

Построим каркасный дом вашей мечты

Каркасный дом с мансардой V363 «Хьюстон»

Каркасный дом с гаражом V276 «Рокфорд»

Каркасный дом с 4 спальнями V242 «Аляска»

Каркасный дом с 4 спальнями и вторым светом V021 «Ватервел»

1. Жизнь взаймы. Эрих Мария Ремарк Мужчина, его автомобиль, хрупкая девушка, умирающая от туберкулеза. Героиня тратит все деньги на платья Balenciaga, а герой очень хочет верить в лучшее. Ироничный и абсурдный финал переворачивает эту сентиментальную историю с ног на голову.

Если верить в сомнительный тезис о том, что каждая девушка в 17 лет должна читать Ремарка, то пусть уж это будет «Жизнь взаймы». 2. Портрет Дориана Грея. Оскар Уайльд

Девочки, на одном сайте сегодня бурно проходили обсуждения о том «Что я никогла не сделаю при следующем ремонте». Тема оказалась такая актуальная и интересная, что я решила поднять ее здесь. Давайте поделимся своими ошибками и удачами в ремонте и обстановке наших гнездышек. Начну с себя.

Моя мама очень любит какие то смотреть или вычитывать полезные разные советы. И вот она со мной поделилась очередным советом как навести порядок в ящичке на кухне с магазинными пакетами. Хочу поделится своим МК. Надеюсь кому то пригодится. А почему навеяно постами Флайледи, ну потому что мне нравится читать эти посты, смотреть результаты.

Всего 20 минут и уже наш дом чище и аккуратнее.

Решила написать, как у меня ведётся этот самый семейный бюджет. Знаете, я сама не семи пядей во лбу и путём проб и ошибок научилась-таки вести домашнюю бухгалтерию. Для себя я нашла «золотую середину» и вычислила «золотое правило».

Источник: www.stranamam.ru

Как подключить люстру с пультом

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Как подключить люстру с пультом

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Как подключить люстру с пультом

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Как подключить люстру с пультом

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Как подключить люстру с пультом

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство. Подключается люстра с пультом к сети как обычный светильник:

Как подключить люстру с пультом

фазный провод к клемме L;
нулевой к терминалу N;
если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Важно! Если применяется светильник класса защиты 1, то защитное заземление является единственной (помимо основной изоляции) мерой предохранения от поражения электрическим током при пробое изоляционного слоя. Применять его в сетях TN-C нельзя – работать он будет, но безопасность не обеспечит.

Ошибка e1 варочная панель Haier

Как подключить люстру с пультом

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1..3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Как подключить люстру с пультом

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы Напряжение, В Потребляемая мощность, Вт

Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

При установке надо просуммировать общую мощность ламп и сравнить ее с наибольшей допустимой (указана на корпусе трансформатора).

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Как подключить люстру с пультом

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

Как подключить люстру с пультом

подать напряжение на люстру с настенного выключателя;
выждать несколько секунд, направить на светильник пульт;
нажать специально выделенную для синхронизации кнопку;
через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле.

Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

Для закрепления информации видео.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Панков Алексей

Инженер-электрик. Специалист по проектированию и эксплуатации электротехнических изделий.
