Как снять заднюю крышку на Xiaomi redmi note 4

Вы в пути. Неожиданный звонок. Выхватываете телефон из кармана: всего лишь одно неловкое движение… И вот он, лежит, красавец, на асфальте с новым узором на экране. Знакомая ситуация? Не расстраивайтесь!

Поменять экран при желании можно даже самому.

Вопрос цены

Услуги салона по ремонту Xiaomi в среднем обойдутся в 800-1000 рублей только за работу. Плюс сумма запчасти от 1000 до 2000 рублей. Возможно, придется немного подождать: если детали нет в наличии, фирма будет заказывать ее на одном из специализированных сайтов. Впрочем, вы и сами сможете приобрести нужную запчасть.

Зачастую модуль приходит вместе с инструментами, необходимыми для его замены – очередной аргумент в пользу попытки hand made. Замена стекла Xiaomi redmi практически идентична на моделях 2, 3, 3x, 4, 3 pro, 4 pro за небольшими нюансами. Их рассмотрим отдельно, уже по ходу ремонта.

Как заменить стекло на Xiaomi redmi

Следует проверить глубину проблемы: отвечает ли экран на прикосновения; нет ли на нем темных пятен, радужных разводов, «мертвых зон». Если все это отсутствует, то, скорее всего, пострадало только стекло. В продаже можно найти тачскрин отдельно от дисплея (примерно 150-300 рублей, в зависимости от модели). Для работы нам понадобятся крестовая отвертка, небольшая металлическая лопатка (или любой другой инструмент, которым легко поддевать детали), канцелярский скотч, технический фен, 3М-скотч шириной 5 мм (продается на любом радиорынке).

Как открыть Xiaomi Redmi Note 4 / Как снять заднюю крышку Ксиоми Редми Нот 4 / Канал открывашка

1. Снимаем заднюю крышку Xiaomi и избавляемся от аккумулятора и симкарт. Но, например, в версии 4 и 4 pro крышка соединена шлейфом, который, потянув вверх, элементарно отделяется. Отвинчиваем пластмассовую панель, винт шлейфа камеры и убираем ее и плату. В последних моделях телефона батарею получится снять только на этом этапе. Приступаем непосредственно к удалению поврежденного стекла.
2. Канцелярским скотчем проклеиваем особенно пострадавшие зоны экрана и защищаем разъем динамиков, чтобы те не пострадали в дальнейшем. Нам необходимо термовоздействие на стекло. В идеале воспользоваться техническим феном, если такой имеется в вашем распоряжении. Не перестарайтесь с температурой: 90 градусов – допустимый максимум при котором не пострадает корпус телефона.
3. При помощи воздействия горячим воздухом сначала отклеиваем часть стекла без трещин (или с минимальным их количеством). Одновременно с этим продеваем под стекло что-нибудь тонкое, но упругое. Под воздействием горячего воздуха тачскрин понемногу будет отставать, а вы должны ему помогать, продвигая вперед струю фена и вашу импровизированную деталь. Во многих моделях телефона под кнопками меню находится рассеиватель света, а в модели 4 pro еще и тонкая защитная прокладка – хрупкие предметы, которые легко повредить. Поэтому все маневры должны быть проведены с ювелирной аккуратностью. Удалите все остатки старого клея.
4. Теперь по краям рамки двойным слоем проклеиваем 3М-скотч, снимаем полоску-защиту и прикрепляем на него новое стекло. Будьте внимательны: тут есть отверстия, в которые нужно протянуть шлейфы сенсора и дисплея. Крепим шлейф и соостный кабель к плате. Собираем телефон.

Поменять стекло на Xiaomi redmi своими руками не так-то просто. На форумах часто обсуждается печальный опыт, к которому привела попытка отсоединить тачскрин от дисплея. По опыту умельцев, оба предмета будто вросли друг в друга. Профессионалы уверяют: с полноценным модулем домашним мастерам будет гораздо проще справиться.

Как снять заднюю крышку Xiaomi Redmi Note 4 , Redmi Note 4x

Меняем модуль. Пошаговая инструкция

1. Разбирается телефон идентично «Действию 1». Выкручиваем болты материнки. Они идут по разные стороны: первый недалеко от батареи, второй чуть выше. Затем убираем мешающие нам два маленьких болта в верхнем левом углу и самый большой около камеры. Наконец, пришло время отсоединения шлейфов: громкости, модуля, камеры и двух плат. Мы добрались до защитных вставок – два элемента черного цвета сверху и снизу телефона. Они легко отходят от корпуса.
2. Обработав термически, отклеиваем материнскую плату и медленно тянем вверх. Удаляем аккумулятор и шлейф дисплея. Откручиваем два коннектора внизу устройства и отсоединяем плату. Под ней вы увидите еще три шлейфа, два из которых сенсор и дисплей. Отсоединяете их, не прикасаясь к тому, что идет параллельно левой стенке телефона. Перед нами открылся доступ к модулю, но без обработки горячим воздухом снять его не получится.
3. 3М-скотчем проходимся по всему периметру рамки. Два шлейфа, отсоединенные нами в самом конце, протягиваем в отверстия модуля. Снимаем защиту скотча и с максимальной точностью прикладываем к проклеенным краям новый модуль. Действуйте очень аккуратно: скотч приклеит деталь намертво. Наконец, собираем телефон и проверяем его работу.

На сэкономленные на ремонте деньги можно купить защитное стекло и твердый чехол. Это значительно увеличит шансы вашего экрана прожить долгой жизнью и верно служить своему хозяину.

Источник: www.gadgetparts.ru

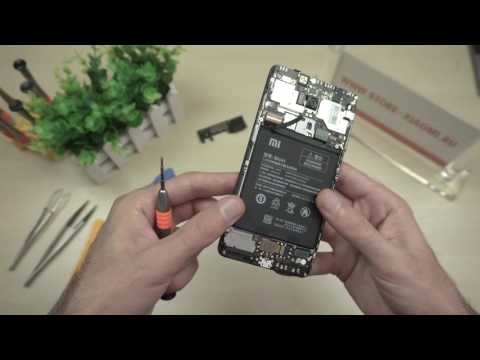

Разбираем Xiaomi Redmi Note 4 — снимаем плату и батарею

В этом ролике мы разберем Xiaomi Redmi note 4, посмотрим, из каких компонентов он состоит, а также обратим внимание на то, как не испортить аппарат при разборе.

Кадры из видео

Тэги из видео
Комментарии пользователей:
Вова Дорофеев
2021-03-11 11:13:50

Для тех кто не понял про болты, есть глобалка и есть китайская версия. Отличаются батареей BN41 и BN43 и наличием болтов снизу. Принцип замеры батареи абсолютно одинаковый.

Саша Морозов
2021-03-08 09:07:03

Это снапдрагон или как?

KG ТЕХНИКА
2021-03-03 09:59:43
2020-04-29 00:22:30

Я бы хотел вас спросить про цену смены платы на сяоми редми 5+, она у меня сгорела.

Kirill Silchenko
2020-03-21 21:47:22

Крайне непрофессионально действует молодой технический блогер.

2020-03-17 13:19:28

скажите пожалуйста размеры отверстий торцевых болтов? ну или тип. Ну что бы я мог найти и приобрести необходимый инструмент для раскручивания. Спасибо

Дмитрий Бушуев
2019-12-31 11:05:41
Владимир Ленин
2019-12-25 09:32:56

Интересно сколько человек выломали слот симкарты по этой видео инструкции? Начинать видео нужно было первым делом с того,что необходимо вытащить лоток с симкартой.

Рома Яковлев
2019-08-18 15:48:49

это не четвертый а китайская версия X. Они отличаются кардинально. Во первых датчик отпечатка пальца находится на телефоне а не на крышке. дисплеи разные ну итд.

Елена Сыромолотова
2019-07-19 19:32:06

Спасибо, очень помогли, все починилось.

2019-07-06 11:10:17
2019-06-07 17:34:39
2019-06-07 17:33:11
Владислав Серов
2019-06-01 14:50:46

Как отремонтировать порт 3.5 перестал работать

2019-04-20 03:54:39

А у меня нету двух болтов с торца

2019-04-17 07:04:13

«видим две полоски потянув за которые сможем легко вытащить аккум». Разобрал телефон, вижу две полоски, потянул — обе тут же оборвались. Аккум прилеплен намертво. Смог вытащить только смяв его к чертям (к счастью вынимал как раз для того чтобы сменить). Невероятно ублюдочная технология. За инструкцию спасибо!)

2019-04-03 13:24:21

Отличное видео, очень подробное и понятное.

Телефон стал перегреваться под нагрузкой и перезагружаться, что можно предпринять?

2019-03-10 16:02:54

Спасибо за видос. разобрал такой же, утопленник.влагу убрал, спиртом протер.полчаса полет нормальный.там посмотрим.

Источник: www.enjoytoys.ru

Как включить Xiaomi redmi note 4 — Способы которые помогут

Как включить Xiaomi redmi note 4, эта проблема появляется очень редко. И вызвана серьёзным нарушением в программном обеспечении телефона.

Что может вызывать такую проблему, и как это происходит:

Долго играл на Xiaomi redmi note 4, и он сам отключился. После повторного включения загрузка дальше логотипа не шла.

Уронил в воду Сяоми, но сразу вынул, после пару часов, он отключился. На включение нажимаю, а реакции никакой нет. Когда ставлю на зарядку, то мигает индикатор на смартфоне.

Грелась задняя крышка, на Хиаоми редми нот 4, и быстро уходил заряд батареи. И вот однажды он просто перестал включаться.

Поставил на ночь на зарядку, а на утро, заметил что мигает красный диод и телефон не включается.

Собственно, телефоны:

• Redmi Note 4 на процессоре Helio X20. Первый из линейки. Его внешней особенностью является цельнометалический корпус с характерными фасками и аккуратными линиями антенны, которые практически не ощущаются тактильно.
• Redmi Note 4 на процессоре Snapdragon 625 (Global). Помимо процессора изменились материалы и конструкция корпуса. Корпус приобрел две платисковые вставки, лишился торцевых болтов, фасок, сменилось количество и расположение отверстий и разъемов.
• Redmi Note 4Xна процессоре Snapdragon 625 (Global). Признаемся, помимо надписи на коробке, выяснить чем Note 4X отличается от Note 4 Snapdragon 625 нам так и не удалось.
• Redmi Note 4X на процессоре Helio X20. Данная модель продается только в Китае, однако, благодаря любителям Aliexpress, такое устройство легко может оказаться на столе мастера по ремонту. Отличается корпусом с пластиковыми вставками без торцевых болтов (наподобие Note 4 Snapdragon), однако разъемы и отверстия расположены как на Redmi Note 4 Helio X20.

Последовательность действий

1. Достаём из корпуса телефона лоток для сим-карт. Это часто забывают делать те, кто занимается разборкой впервые. Однако это обязательно следует сделать, ведь лоток будет ощутимо мешать в ходе работы. И не забудьте выключить телефон, нажав кнопку питания.
2. Перед началом разборки убедитесь, что у вас под рукой есть специальная лопатка для работы с мелкой бытовой техникой и крестообразная отвёртка.
3. При помощи лопатки аккуратно поддеваем заднюю крышку гаджета, открывая защёлки. Приготовьтесь к тому, что сделать это не так уж и просто, и без приложения физических усилий вы вряд ли справитесь. Но и слишком усердствовать, конечно, тоже не стоит. Главное — использовать на этом этапе только лопатку или альтернативное вспомогательное средство, у которого края неострые. В противном случае вы рискуете серьёзно повредить крышку.

1. Когда вы справились с предыдущей задачей, медленно откройте заднюю крышку. Почему нельзя допускать резких движений? Потому что крайне важно не повредить шлейф, присоединяющий тачскрин к корпусу. При помощи небольшой отвёртки откидываем пломбу, крепящую его, и теперь разбираем телефон дальше.
2. Перед нами внутренности смартфона. Вверху находится чипсет, на котором установлена защитная плата. Чуть ниже – батарея. Над чипсетом — модули камер. Именно камеры проще всего снять. Для этого нужно откинуть пломбу фиксации, как и в случае со шлейфом тачскрина. Чтобы добраться до процессора или снять батарею, нужно откручивать шурупы по периметру. Для этого нам как раз и пригодится крестообразная отвёртка.
3. Когда мы открутим все шурупы, то разберём смартфон полностью. Помните, что размер шурупов неодинаков. Верхние немного длиннее, чем нижние. Это обязательно нужно учитывать при их сортировке.

1. Сняв защитную плату, видим пломбу крепления батареи. В некоторых телефонах для снятия батареи недостаточно откинуть пломбу. Приходится ещё и подогреть корпус, ведь батарея приклеена. Если вы будете делать это, то настоятельно советуем действовать крайне осторожно и держать источник огня на солидном расстоянии от телефона.

Когда разборка Xiaomi Redmi 4 завершена, можем приступать к сборке гаджета. Делается это очень просто – выполняйте все перечисленные действия в обратном порядке. Особенное внимание уделите креплению шлейфа тачскрина – здесь действовать нужно предельно осторожно.

Дисплейные модули

В зависимости от процессора установленного в телефоне, дисплеи бывают двух видов:

• Дисплей Xiaomi Redmi Note 4/4X Helio X20 с тачкрином в сборе. Шлейф дисплея прямой, шлейф сенсора выведен в нижней части.
• Дисплей Xiaomi Redmi Note 4/4X Snapdragon 625 с тачкрином в сборе. Шлейф дисплея слегка изогнут, шлейф сенсора выведен в верхней части.

Пошаговая инструкция по замене экрана на Xiaomi Redmi Note 4

Сегодня в ремонте видавший виды Redmi Note 4. Помимо разбитого экрана и мятой задней крышки, повреждена пластиковая рамка корпуса. По желанию клиента заменим разбитый «перед» на новый, белого цвета.

Сам экран, крышку и другие запчасти можно найти тут.

Разбора начинаем с извлечения лотка SIM-карт и выкручивания двух винтов в нижней части телефона.

Лопаткой для разбора высвобождаем корпус из задней крышки. Не торопимся «рвать» крышку.

Сканер на задней части крышки соединен с основной платой телефона, прежде чем убрать крышку, отключим этот шлейф.

Для текущего ремонта, разбирать телефон полностью не нужно, затронем лишь 2 помеченных разъема: дисплейный модуль слева и аккумулятор справа.

К слову, сразу же отключим батарейку. Избежим многих неприятностей и случайностей.

Чтобы подключить новый дисплейный модуль для проверки, нам придется разобрать нижнюю часть телефона, так как именно там расположен разъем для подключения тачскрина. Странное решение от Xiaomi, но встречающееся и у других производителей.

Выкручиваем винты, убираем накладку, отключаем помеченные шлейфы и антенный кабель. Саму плату аккуратно отклеиваем, она сейчас пригодится нам.

Отключаем старый дисплей модуль и подготавливаем новый.

Следующий шаг – демонтаж аккумуляторной батареи. Он требуется не только для тестового включения, но и для конечной замены дисплея, ведь все шлейфы расположены под АКБ.

Пользуемся исключительно пластиковым инструментом.

Для проверки запчасти потребуется слегка изощриться. Подключаем нижнюю плату с межплатным шлейфом поверх батареи. Дисплей развернем, основной шлейф подключаем к плате, а разъем тачскрина в нижнюю плату.

Внимание: старайтесь не допускать излишнего перегиба и изломов шлейфов, они могут повредиться.

Если все подключено верно, возвращаем на место коннектор батарейки и запускаем аппарат.

Тестируем яркость и равномерность подсветки, отсутствие графических искажений и т.д.

Проверка сенсора осуществляет двумя способами:

1. Задействованием всех элементов управления программной оболочки (шторки, кнопки, иконки, ползунки яркости и боковые жесты управления, если таковые имеются) и перетаскиванием иконки любого приложения на рабочем столе по всей площади;
2. Включением специального режима отображения прикосновения к сенсорному экрану:

• Приложение «Настройки»
• пункт «О телефоне / Об устройстве»
• многократное нажатие на строку «Версия MIUI», до появления сообщения о включении режим разработчика
• возвращаемся на основной экран настроек
• строка «Дополнительные настройки»
• прокручиваем вниз и находим появившийся пункт «Для разработчиков», переходим в него (на различных устройствах данный пункт меню может прятаться в «Специальных возможностях», «Дополнительных настройках», «Системных настройках» и т.д.)
• включаем пункт «Для разработчиков» и ищем внизу раздел «Ввод»
• «Отображать касания» и вуаля – за пальцем следует координатная сетка оставляющая линию прикосновения, позволяющая полностью проверить тачскрин на исправность и исключить ложные и фантомные нажатия

Новая запчасть прошла проверку, а значит разбираем наш «конструктор» и отправляем аппарат на термковрик. 99 градусов и 3 минуты.

Запчасть раннее подвергалась замене, усилий по отделению дисплея практически не потребовалось.

Полностью вычищаем рамку от всех следов старого клея, скотча, грязи и пыли. Перед нанесением клея дополнительно обезжириваем поверхность изопропиловым спиртом.

Аккуратным и ровным слоем наносим клей B-7000 на все края рамки. Клей лучше слегка перелить, чем недолить. Излишки убираются достаточно легко, после подсыхания, а вот недостаток может обернуться просветами подсветки или плохим монтажом.

После нанесения оставляем клей подсыхать на 5-10 минут и устанавливаем дисплей.

Устанавливает батарейку обратно на старый скотч нет смысла, так что заменим его на новый, акриловый. Тщательно очищаем все следы старого и наносим две полоски на прежнее место и приклеиваем аккумуляторную батарею.

Все готово и отлично работает. Рекомендуем после полной сборки телефона отправить его под гнет или зафиксировать специальными прищепками, это повысит качество монтажа.

Типы матриц и ревизии

Redmi Note 4/4X комплектуются матрицами трех производителей:

Так же применяются микросхемы сенсоров от различных производителей. Если Вам повезло, и родной дисплейный модуль еще хоть как-то функционирует, можно зайти в инженерное меню и узнать какая микросхема и матрица установлена. Нужно зайти в: «Настройки» — «О телефоне» и 5 раз нажать по полю «Версии ядра», там заходим в меню «Software version».

Если же дисплейный модуль Вашего телефона находится в полностью нерабочем состоянии, совсем не значит, что его тут же нужно утилизировать, настоятельно рекомендуем сохранить или сфотографировать маркировки на шлейфах. Мы часто сталкиваемся с ситуацией, когда мастер поспешил выбросить родную деталь, ему не подошла ревизия и конечно же, ничего не остается кроме как вслепую подбирать дисплей. Производителя матрицы можно легко определить по маркировке на шлейфе дисплея:

• B-1, B-2 – BOE (обычно холодные тона)
• T-0 – TianMa (более теплые тона)
• S-0 – Sharp (холодные тона, высокая яркость)

Однако это все совсем не значит, что в устройстве, родной модуль которого был с матрицей TianMа не будет работать модуль с матрицей BOE. Тут все зависит сугубо от устройства и версии прошивки MIUI. Вот несколько признаков того, что Вам не подошла матрица, либо микросхема сенсора.

Советы по замене батарейки

Телефон Mi, замена аккумулятора и ремонт нередко оказываются взаимосвязанными вещами, если в процессе разборки устройства были допущены ошибки.

Давайте ознакомимся с проблемами, которые довольно часто возникают у пользователей.

• Крышка смартфона держится очень крепко. Снять ее с Редми бывает достаточно сложно. Поэтому при возникновении проблем лучше отнести аппарат в сервисный центр.
• Если сам аккумулятор не поддается рукам, нужно поддеть его пластиковой картой или медиатором. Ведь батарейка держится на двустороннем скотче, который отличается надежной фиксацией. При появлении хруста после попыток поддеть АКБ прекратите процесс и отдайте смартфон специалистам.
• При возникновении проблем с включением телефона нужно проверить правильность креплений шлейфа. Именно он соединяет батарейку с материнской платой. То же самое касается сканера отпечатка пальца.
• Если крышка не защелкнулась окончательно или люфтит после замены аккумулятора, требуется прижать ее как можно сильнее до фиксации всех защелок.

Замена батареи на Xiaomi –

«Мораль сей басни такова…»

Наша компания не первый год на рынке комплектующих к мобильным гаджетам. И в связи с его ростом количество производителей аппаратов и комплектующих растет уже даже не в арифметической, а в геометрической прогрессии. Есть полная уверенность в том, что данная тенденция сохранится. Техническая грамотность и информированность, как со стороны мастера, так и со стороны поставщика как никогда важна. Мы надеемся, что смогли пролить хоть немного света на линейку телефонов Redmi Note 4/4X и комплектующих к ним.

Зачем проводить разборку

В домашних условиях возможна разборка Xiaomi Redmi 4a и последующий ремонт в случае, если вы не столкнулись с поломкой экрана или системного чипа. Эти мероприятия очень сложны, и для их проведения потребуются специальные вспомогательные приборы. Разумеется, в доме обычного человека их быть не может.

Зато, если нужно заменить камеру или батарею, то есть смысл в самостоятельной разборке смартфона и проведении ремонтных работ без дополнительных затрат. Иногда к разборке прибегают не только из-за поломки, но даже из-за простого любопытства, желая проверить, действительно ли под крышкой установлены те комплектующие, которые заявлены производителем.

Одним словом, уметь делать разборку Xiaomi Redmi 4a Pro будет совсем нелишним. А потому сегодня мы расскажем вам, как разобрать Redmi 4 Pro в домашних условиях.
