Разгон оперативной памяти DDR3, DDR4, DDR5: Как правильно сделать? Плюсы и минусы разгона

Компьютеры и ноутбуки оснащают все более мощными компонентами, а тепловыделение процессоров и видеокарт растет вместе с производительностью.

Чаще всего инженеры повышают параметры чипов за счет “заводского” разгона, так что для конечного покупателя польза от ручного разгона большинства актуальных процессоров или видеокарт минимальна.

В таких условиях выгоднее всего разгонять оперативную память. В этой статье мы расскажем о самых важных нюансах разгона ОЗУ для ПК и ноутбуков. После прочтения вы сможете сами решить нужен ли вам разгон оперативки и как это сделать самостоятельно.

Что такое “разгон” оперативной памяти. Плюсы и минусы

В первую очередь, под “разгоном” ОЗУ понимают повышение тактовой частоты работы чипов памяти. Реже, под понятие “разгон” подпадает снижение задержек “таймингов” либо оба упомянутых действия одновременно.

Цель данной операции – повышение пропускной способности памяти. Для этого мы стремимся к максимальной частоте, при минимально возможных задержках и напряжении памяти.

SO-DIMM DDR3 РАЗГОН и перепрошивка ОПЕРАТИВНОЙ ПАМЯТИ

Плюсы очевидны – компьютер становится более “отзывчивым”, быстрее выполняются все микрооперации, повышается общий комфорт работы в любых приложениях и играх.

Но есть и недостатки: при повышении частоты чипы памяти больше нагреваются, и, при превышении допустимых лимитов, у них может существенно сократится срок жизни. Кроме того, любой ручной разгон автоматически лишает вас гарантии.

Тайминги, напряжение, ранговость, BIOS

У чипов памяти есть несколько основных параметров, которые важны для разгона:

1. Тактовая частота чипов памяти;
2. Латентность (тайминги, задержки);
3. Напряжение чипа памяти;
4. Ранговость.

Частота и тайминги

Эти два параметра необходимо рассматривать в комплексе, так как они тесно связаны.

Частота обозначает количество циклов (тактов) чтения/записи и передачи данных. Например, ОЗУ с частотой 3200 МГц* выполняет 3200 млн таких циклов за одну секунду.

Поэтому чем выше частота, тем больше циклов передачи данных сможет совершить память за секунду, тем выше ее пропускная способность.

Тайминги/задержки/латентность. Отрезок времени, который нужен чтобы выполнить ту или иную операцию. Тут можно привести простую аналогию: скорость бегуна – это его частота, а время необходимое чтобы “смотреть под ноги” и анализировать ситуацию – задержка.

Для забега на длинную дистанцию по прямой важнее будет именно частота/скорость, а для бега с препятствиями и сменой направления – минимальные задержки.

В работе компьютера, высокая частота будет определяющим параметром при обработке больших файлов, а низкие задержки – при передаче множества микро пакетов данных (например при работе браузера).

Измеряются тайминги не в абсолютном времени (в наносекундах, например), а в доле от длины такта. Чем выше частота (и меньше длина такта) тем выше латентность. Чтобы вычислить длительность задержки в наносекундах используйте данную формулу:

Разгон оперативной памяти DDR3 через биос

2000 * CL / U = T

Здесь 2000 – постоянное значение (константа), CL – относительное значение тайминга, U – частота памяти в МГц, T – задержка в наносекундах.

Интересно, что в абсолютном времени задержка CL15 для 3000 МГц и CL16 для 3200 МГц одинакова – 10 нс. Так что больших значений таймингов у новой DDR5 памяти боятся не стоит – в наносекундах их значение будет сопоставимо с аналогами DDR4.

Тайминги бывают первичными – их указывают в маркировке памяти (например: CL 16-18-18-36) и вторичными – они отображаются только в BIOS при ручной настройке.

Первичные тайминги можно изменять как “пакетно”, сразу все, так и по отдельности. Для эффективного домашнего “пользовательского” разгона специфика каждого из значений первичных таймингов не слишком важна.

Достаточно знать, что лучше всего выбрать минимальные значения, при которых память будет стабильно работать. Вторичные тайминги вообще лучше не трогать, если вы не специалист.

Напряжение чипа памяти

Здесь стоит оговорится, что регулировать напряжением можно как на ячейках (чипах) памяти, так и на контроллере. Но в рамках статьи мы будем говорить именно о напряжении на ячейках памяти. Из физики мы знаем что потребляемая мощность P равна силе тока I умноженной на напряжение U.

Вот формула: P = I x U. Чтобы увеличить частоту памяти нужно поднять потребляемую мощность, а значит и напряжение. Увеличение напряжения повышает также нагрев чипов памяти.

У разных поколений памяти разные значения напряжения и разный порог достижимых частот:

Поколение памяти

Напряжение, Вольт

Частота, МГц

Базовое напряжение – то при котором работают ячейки памяти данного поколения “в стоке”, эффективное – при котором получается добиться оптимальных результатов по разгону, максимальное – лимит по напряжению для данного поколения.

* в продаже встречаются комплекты памяти DDR4 с напряжением 1,5 В, они всегда оснащены радиаторами. Такие комплекты тестируют на заводе и производитель гарантирует их корректную работу на предустановленных XMP профилях. Дополнительно разгонять подобную память нельзя.

Ранговость

Память бывает одно-, двух- или четырех ранговой. Ранг это блок данных, шириной 64 бита. Ранговость зависит от объема и количества распаянных на печатной плате ячеек памяти.

Например, 16 чипов по 4 бита или 8 чипов по 8 бит формируют одноранговую структуру. 16 чипов по 8 бит формируют 2-ранговую структуру. 4-ранговая память это 32 чипа по 8 бит. В сегменте домашних ПК 4-ранговые ОЗУ встречаются довольно редко.

2-ранговая память опережает одноранговую по пропускной способности примерно на 5-6,5%. Четырех ранговая опережает двух ранговую на 2-2,5%. Технология AMD Infinity Fabric лучше работает с 2-х и 4-х ранговой памятью.

Зато в разгоне у одноранговой памяти преимущество, так как контроллеру необходимо обращаться к одному блоку данных вместо двух или 4-х блоков.

Узнать ранговость памяти вы можете из описания конкретной модели на сайте производителя, в мониторинговом ПО (о котором мы расскажем далее в статье) или по маркировке (у каждого бренда она своя).

Что такое BIOS или UEFI?

BIOS (basic input/output system – базовая система ввода/вывода) – это низкоуровневая оболочка, позволяющая работать непосредственно с аппаратурой (комплектующими) компьютера и настраивать их параметры.

Впоследствии BIOS сменила UEFI (Unified Extensible Firmware Interface – интерфейс расширяемой прошивки) – более совершенный набор микропрограмм.

Хотя BIOS вы уже не встретите на ПК выпущенных после 2000-х, многие продолжают называть этой аббревиатурой прошивку UEFI. Они отличаются между собой по доступному функционалу и возможностям, но выполняют одни и те же задачи, поэтому использование термина BIOS не будет ошибкой.

Разгон для разных платформ и поколений оперативной памяти

Прежде чем приступить к разгону необходимо определится с такими нюансами (в порядке приоритета):

Поддерживает ли разгон ваша платформа?

ПК

Для памяти DDR4, DDR5

• Intel. Разгон поддерживают материнские платы с индексом Z в начале названия чипсета (из актуальных это: Z590, Z690, Z790);
• AMD. Разгон поддерживают все материнские платы на сокете AM4 и AM5.

Для памяти DDR3

• Intel. Разгон поддерживают материнские платы с индексом Z в начале названия чипсета: Z490, Z390;
• AMD. Разгон возможен на отдельных моделях, уточнить на каких именно можно в поиске на сайте производителя.

Ноутбуки

Возможность разгона необходимо уточнять на сайте производителя ноутбука для каждой модели отдельно. Оперативная память для ноутбуков выпускается в уменьшенном форм-факторе SO-DIMM, однако во всем остальном разгоняется аналогично серверной или ПК-ОЗУ.

Есть ли ограничение по максимальной частоте памяти у вашей материнской платы или процессора?

Материнская плата или процессор могут иметь лимит по максимально поддерживаемой частоте оперативной памяти. Здесь лучше смотреть по процессору, так как мат.плата может обладать более высоким лимитом. Найти данные по лимитам процессоров можно вводя модель на сайте AMD или Intel.

Учтите базовые параметры памяти

Например: DDR4 16GB (2x8GB) 3200 MHz Fury Beast Black Kingston Fury, как следует из названия, это память, способная взять частоту 3200 МГц с главным таймингом CL 16, при напряжении 1,35 (последние два параметра указаны в развернутом описании продукта).

То есть это самый быстрый из заводских XMP-профилей данной памяти. Следовательно разгоном можно считать показатели превышающие заводские параметры, частоту выше 3200 МГц, или более низкие тайминги при той же частоте.

От поколения памяти зависит максимальная частота, которой (теоретически) могут достичь планки ОЗУ. В меньшей степени порог частоты зависит еще и от качества самих чипов памяти, возможностей теплоотвода радиатора (если он есть) и максимального напряжения на котором могут стабильно работать конкретные чипы. Сама процедура разгона для DDR3, DDR4 и DDR5 идентична.

Пара слов о безопасности. Ручной разгон лишает вас гарантии, но отследить что вы пытались разгонять память сложно технически – производители говорят об этом скорее для острастки.

Да и “спалить” память очень сложно – компьютер или ноутбук с неправильно выставленными параметрами ОЗУ просто не запустятся. Другое дело, что при работе на повышенном напряжении ячейки памяти могут раньше “стареть” при недостаточном уровне охлаждения.

Если ПК не запускается с какими-то настройками, вы всегда можете сбросить их до начальных или выставить предустановленные производителем.

Программы которые будут полезны для разгона оперативной памяти

DRAM Calculator for Ryzen. Программа, которая помогает подобрать оптимальные тайминги, частоту и напряжение памяти для использования с процессорами AMD Ryzen.

Данная программа не может определить самостоятельно оснащение памяти и системы – вам придется вводить эти данные самостоятельно.

* Почему нет аналогичной программы для процессоров Intel? Все дело в том, что у процессоров AMD Ryzen есть определенная специфика – шина Infinity Fabric, которая задействует ОЗУ для ускорения обмена данными между чипами процессора. В случае с AMD очень важно, чтобы тайминги памяти были парными. Для Intel подобной проблемы не существует. Оптимальные параметры придется искать в интернете, на форумах оверклокеров.

Программы для мониторинга показателей:

• CPU-Z (бесплатная) – определяет конфигурацию и характеристики модулей памяти (тип чипов памяти, ранговость и т.д), показывает точные частоты, напряжение и тайминги планок ОЗУ;
• Aida64 (лицензия) – программа для мониторинга всех процессов компьютера в режиме реального времени. Кроме широкого набора самых разнообразных бенчмарков. В Aida64 есть уникальный стресс-тест, после прохождения которого вы можете наверняка сказать стабильна ли система с заданными параметрами. Хотя программа платная, вы можете скачать Trial-версию – этого хватит чтобы настроить и протестировать память.

Виды разгона оперативной памяти

Разгон бывает ручным или автоматическим. Ручной – это подбор оптимальных параметров в BIOS/UEFI методом перебора. Автоматический – это тот, который производитель осуществляет на заводе. Для того чтобы его применить вам необходимо выставить в BIOS один из предустановленных XMP профилей.

XMP (Extreme Memory Profile) это разработка компании Intel представляющая из себя сохраненный набор настроек для операционной памяти: частота, напряжение, значение первичных таймингов.

Производители создают несколько (иногда до двух десятков) таких наборов, при которых они тестировали работоспособность памяти и гарантируют стабильность ее работы. То есть при автоматическом разгоне вы просто выбираете один из готовых XMP профилей.

Процесс разгона оперативной памяти

Если предустановленных XMP профилей нет или выставленные там параметры вас не устраивают, вы можете выставить все необходимые настройки самостоятельно.

SO-DIMM DDR3 РАЗГОН и перепрошивка ОПЕРАТИВНОЙ ПАМЯТИ

109 ответов к «SO-DIMM DDR3 РАЗГОН и перепрошивка ОПЕРАТИВНОЙ ПАМЯТИ»

MyName Here :

Любая кастомизация это создание себе же головняка. Эти нестандартные планки памяти никуда не деть кроме своего ноута, а при продаже покупатель скажет что за херня с памятью, что ты сюда такое засунул, давай нормальную стандартную память мне чтобы я мог потом заменить/докупить.

Andrey Rushchenko :
а что мешает вернуть взад как было?!
Future TM :
а можно ли с переходником разогнать эту оперативку на пк?
Юрий Лу :

Здравствуйте , подскажите кто в теме .
Ноутбучная память DDR3 1600(11) 8Gх16, вставлял в 3 ноута везде черный экран , что делать ?

Дмитрий Дружинин :

Норм видосик. Скажи если в курсе? Есть подгнившая ддр3 содимм , над ламелями стоят вроде как резисторные сборки сопротивление не помню.На разных версиях оперативки они разные. Плашку хочется восстановить.Че делать?? Ковырятся искать такую же сборку или методом колхозинга из 4х сопротивлений ?

по моему там у всех одинаковое сопротивление
Александр Антонов :

Хороший материал, а SPD флэшек можно заказать пару 10ов. цена вопроса копейки, вопрос только в профите производительности, для себя — да ради интереса и.т.д. Для знакомых, но не в реализацию.

Денис Измайлов :
Лайк. Тема интесна.
Денис Прокопенко :
Добрый день, сработает ли данный метод с обычной DIMM памятью?
Andrey Shuba :

Мне бы понизить частоту с 1800 до 1333. Есть старый ноут Dell Inspiron n5040 (core i3-380m) и уже имеются 2 планки по 4Gb 1800MHz, с которыми ноут не запускается. Хотел продать/обменять, но мне перепрошить легче и быстрее. Или можно как-то BIOS ноута поправить? Может посоветуете решение.

нуу я описал способ, через биос увы никак
Andrey Shuba :
Михаил Бобров :
В каком вы городе?
Andrew E :
Интересно, спасибо. Можно, пожалуйста, подробнее про самодельную раму?
Denis Togushakov :

у меня стоит память DDR3 с частотой 1600 МГц, а работает почему то в режиме 800 МГц . Почему? и что делать?

зависит от аппарата
Илья Савельев :

Скорее всего работает на частоте 1600, просто некоторые аппараты на AMD показывают реальную частоту а не эффективную, для памяти ддр3 1600 реальная частота 800.

РОСКОМНАДЗОР :

Блин, классная тема
Я бы посмотрел ещё про ddr4, какого-нибудь кингстон (хьюникс)
А то зачастую в биосе ноутбука даже тайминги выставить нельзя))

Никита Никитенко :

Я так понимаю тайминги в этих прошивках залочены, может эти чипы на такой частоте не заводятся с этими таймингами, если поиграться с ними возможно получиться завести эту плашку на 2133, ну, если я правильно понял

чипы там как на десктопных планках
Zhenya Nikolaev :
Zhenya Nikolaev :
Антoshka Крот :
А возможно ли прошить обычную декстопную оперу?
Антон Крот да
Антoshka Крот :
Антoshka Крот :
Valik Aleshevich :

отличный гайд!
жаль что вышел так поздно. то есть мне не попался, когда я с этим вопросом столкнулся в отношении переделывания ddr3 в ddr3l))
небольшое уточнение:
spd читается и шьется по i2c-протоколу. в компьютере это происходит через шину smbus, но по-сути это просто обертка над i2c…
то есть, теоретически, никакого программатора нам не нужно вовсе. ибо есть утилиты способные работать с smbus (и шить тоже, естественно). не знаю как в венде, там вроде бы всего одна прога и та платная, а в линуксе это модуль ядра eeprom и штатные утилиты i2cdump и i2cset из пакета i2ctool.
то есть, коль уж вы нашли планку со стандартным eprom 25-серии (лично мне такие никогда не попадались), или перепаяли его откуда угодно, то вы наверняка прошьете такой spd из линукса.
но, как и сказал автор, все новые eeprom-ки идут с защитой от записи. там по этой защите масса нюансов, это либо защита части чипа, либо полная, а иногда такая «защита» разведена на самой планке, то есть сам чип не залочен и достаточно всего лишь отрезать одну ногу от земли.. в общем проще перепаять копеечную 25-тую флешку, которым цена 10руб…

Val Freeman :

Автору респект, очень познавательно! Хотелось бы спросить: а зачем это делать аппаратно, если большинство настроек по разгону памяти (вольтаж, частоты, тайминги) можно сделать программно в БИОС?

в ноутах нет возможности что то в биосе менять касательно разгона
Val Freeman :
MOOARTA :

Ты и не выжмеш больше 1866 мегагерц на ноутбуках )) даже на геймерских я таких не видел чтобы туда втыкали номральные чипсеты как правило в них стоят всякие недо офисные варианты даже в игровых ноутах и в них и кроится ограничение на частоту памяти ( найти ноутбук самые первые поколения ален варе от дела где используется слай и кросфаер возможно в тех решениях стоят нмоарльный северный мост который может большще чем 1866 мегагерц ). На ноутах помоему нету процесоров с подержкой ддр3 памяти с встроенным контролером памяти. Ну во всяком случаи я таких не знаю и не замарачивался.

Fake Name :
не хватает в конце тестов… а то искать их по всему видео стоило ли того или нет
LARRY999 Y :
какие хитрые производители
Евгений Ивлев :

Привет ! У меня ноут ACER Extensa 5630G , в нём два слота под оперативку , с завода установлена ( 2 GB 800 мгц ) — одна планка . ВОПРОС : Если я поставлю во второй слот ещё точно такую же . ,, ЭФФЕКТ БУДЕТ , ОТ РАБОТЫ НОУТА ,, .

смотря в каких задачах, дуаю да, т.к 2 гб маловато
Евгений Ивлев :
Евгений Ивлев :
Texhuk PC :
Дело хорошее и нужное.
Научиться переделывать ecc reg в non ecc ,было бы ещё лучше.
боюсь там все несколько сложнее
Artem Dmitrenko :

блин думал, сейчас свою ddr4 перепрошью, а нет(, а если spd закупить разблоченых и напаять их на ddr4 будет работать?

Artem Dmitrenko нет
Andrei Letvinov :
Wandert :
Очень интересно спасибо!
пожалуйста)
Anton Smetanin :
Ничего не понятно, но очень интересно) спасибо)
тал тинов :

Зачем ? Продал старую и купил новую . Если бы можно было сделать так чтобы ноутбук работал с более быстрой памятью в этом был бы смысл…

Euthanasia :

по поводу ограничения частоты памяти до 1866,скорей всего виноват контроллер памяти,уж не знаю как он в ноубуках,но на пк его тоже надо гнать с высокочастотными планками,иначе будет сдерживать

Перекресток миров :
Прикольная тема, но стоит заморачиваться только с нормальными объемами
Дмитрий Горшков :
Давно в тарков гоняешь?
Александр Морженко — поэт каменного века :
Подскажи какой парсер для свежих обьяв по ноутбукам для авито использовать. Кинь ссылку поз
посл раз парсерлм в 17 году пользовался, его уже увы нету, ищите в яндексе
Александр Донецк :
если так по логике разобраться то цпу тоже есть свой биос? интересно его можно будет прошить?
Сергей Шермонов :

ОЧень круто смотреть твои обзоры! Подскажи пожалуйста после обновления биос перестали работать 2 планки оперативки из 3 он ее видит но оставляет в резерве системы, мог ли слететь XMP после прошивки биоса?

Сергей Шермонов маловероятно
Dmitriy I :
хоп мусорок
Alex Green Home :

Есть ноут VIZIO CT15 с 4Gb бордированной памяти. Возможно ли поменять чипы на 8Gb, вытащить SPD из bios, отредактировать и закинуть обратно ?

возможно в теории но не выгодно экономически
Den Rudenko :
Хорошая идея так впаривать)
Marek K :
where you can buy ddr4 asus postcard .
Евгений K. :
Классно, конечно. Кому то обязательно поможет. Но не мне) Обе плашки оказались защищенными)

Мобильный мир mobillko :
Позновательно
Propretor :

На счет переходника DDR4 под SO-DIMM. Все совсем не так сладко, как вы описываете. Купил для разных целей сразу 5 штук. Покапал здесь: https://Aliexpress.ru/item/4000126879484.html?spm=a2g0s.12269583.0.0.242533b2EqtOYk, хотя нет никакой разницы — весь Ali забит только одной версией. Итог печальный.

Мать ASUS PRIME B350 PLUS, Hynix HMA41GS6AFR8N-TF 8Гб 2133МГц 15-15-15-36-50 1.2В Hynix A-die chip 2-х ранковый — не идет, Corsair CMSO8GX4M1A2133C15 8Гб 2133МГц 15-15-15-36-51 1.2В Hynix M-die chip 1-о ранковый — не идет, Crucial Technology Ballistix Sport PC4-21300 BLS16G4S26BFSD.16FD 16Гб 2666МГц 16-18-18-38-61 c XMP 1.2В Micron D-die chip 2-х ранковый — не идет. При том что частоты в BIOS SETUP были перепробованы в диапазоне от 2133 до 1333МГц. Система не стартует, даже до звуковой сигнализации дело не доходит, а экран черный.

Propretor :

Источник: tehia.ru

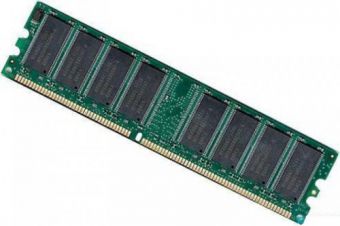

Как понизить частоту памяти

Понижение частоты оперативной памяти требуется довольно в редких случаях, к примеру, если вы разогнали процессор. Также снижение частоты памяти может понадобиться, если вы определенный период не собираетесь сильно загружать компьютер, а например, будете его использовать только для посещения интернет-страничек. Тогда понижение частоты процессора и памяти значительно снизит температуру компонентов и уровень шума вентиляторов.

Статьи по теме:

• Как понизить частоту памяти
• Как разогнать оперативную память
• Как уменьшить загрузку оперативной памяти

Вам понадобится

• — компьютер с ОС Windows.

Инструкция

Очень часто понизить частоту работы оперативной памяти можно только лишь используя BIOS. Нижеприведенный способ, скорее всего, не подойдет для некоторых моделей ноутбуков. Также он может не подойти для владельцев компьютеров с устаревшим BIOS. Многое зависит от модели вашей материнской платы. На некоторых из них ручная регулировка частоты оперативной памяти попросту заблокирована.

Включите компьютер. Сразу после нажатия кнопки включения питания нажмите на клавиатуре кнопку Del. Вместо привычной для вас загрузки операционной системы вы попадете в меню BIOS. Совершать управление в этом меню нужно с помощью стрелочек на клавиатуре, так как управление мышкой будет недоступно.

В основном BIOS-меню выберите вкладку Advanced, после чего в возникшем меню — CPU Configuration. Дальше кликните по параметру под названием Memory Controller. После этого пройдите на Memory Configuration. Затем вам необходимо выбрать параметр Memory Frequeng. В списке возможных вариантов для этого параметра выберите Manual.

Теперь в текущем окне будет еще один доступный параметр Frequeny. Выберите его. Появится список доступных частот. Выберите доступною частоту ниже текущей, на которой будет работать память. Теперь пройдите в основное меню. Выйдите из BIOS. Когда вы нажмете Exit, появится окно с запросом сохранения настроек. Выберите параметр Save.

Компьютер перезагрузится, и память будет работать на сниженной частоте.

Если после снижения частоты памяти возникли проблемы, то рекомендуется восстановить стандартные частоты. Для этого в строке Memory Frequeng установите значение Auto. После перезагрузки настройки будут восстановлены. Также часто если система не сможет работать на заданной вами частоте, она попросту восстановит настройки работы памяти по умолчанию.
