Начала как то жужжать не так моя x1. Решил разобрать. После вандального разбора — обнаружил заглушку под которой винт. Правда заглушку тоже надо ковырнуть. Можно отверстие сделать и шурупом вытащить.
Подшипник 684 размер 4*9*4. Заказывать сразу. Мне кажется через год у всех попадает влага. В первую очередь в подшипник. так же сальник под насадкой умирает. Возможно из-за пружины которая прижимает сальник к валу, но скорее всего из-за грязи которая под колпачек попадает.
В детской soocas c1 резинка не прижата пружиной и сальник живой. хотя там вибрация слабее.
С новья обязательно туда консистентной смазки ложить и периодически чистить и менять ее. Возможно без колпачка даже лучше будет. Сальник нашел на али.
Toothbrush Waterproof Sealing Parts For Hx6950 Hq9332
www.Aliexpress.com/item/3…t.0.0.35563c00Z066EEhttps://www.drive2.ru/b/604321003635476756/» target=»_blank»]www.drive2.ru[/mask_link]
Ремонт зубной щетки Xiaomi Soocas X3 | China-Service
Электрическая зубная щетка Xiaomi Soocas X3 v2. разборка, доработка, ремонт и сравнение с первой ревизией
в данном обзоре будет сравнение трех зубных щеток soocas x3 разных ревизий, с их разборкой, перебором двигателя и модернизацией в виде дополнительной влагозащиты. а началась вся эпопея с того, что однажды моя зубная щетка просто перестала включаться, а после разборки внутри обнаружился океан, который омывал кварц
пролог
зубная щетка покупалась за 35$, что как мне кажется правильная для нее цена, которую часто можно увидеть в акциях
1. инструмент/разбор

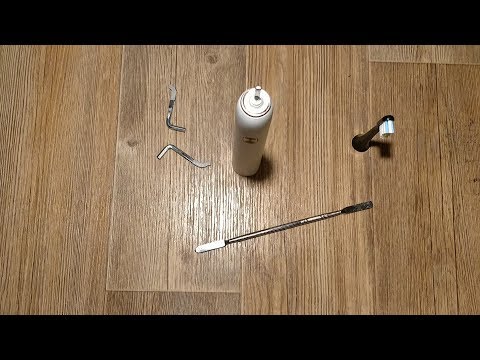

инструмент для разбора изготавливался из шестигранников Z-образной формы, одна из сторон которого стачивалась на клин и стачиваем все острые грани
после чего для дополнительной защиты можем одеть рабочую часть «инструмента» в термоусадку
разбор начинается со скидывания задней крышки с помощью инструмента в центре на фото выше, для этого АККУРАТНО вставляем его под крышку вертикально на ~4мм и наклоняем, пока крышка не выйдет, далее ее можно поддеть им же или вытащить руками
после чего, изготовленный заранее инструмент из ключей используем для поддевания лапок, которыми внутренняя часть щетки держится за внешнюю. для этого просовываем шестригранник под лапку, после чего поднимаем его до упора вверх и проворотом отжимаем каждую лапку от корпуса, после чего надавливаем на вал и блок с электроникой и движком без усилий оказывается у вас в руках
если быть аккуратным, можно сохранить лапки в хорошем состоянии
2. значительные различия
в наличии имеются три зубные щетки разных ревизий:
куплена 8.2017 (белая, труп) уплотнитель вокруг вала силиконовый полностью, питание от сети 110/220 3w
куплена 6.2017 (белая) уплотнитель вокруг вала силиконовый, с резиновыми вставками, которая превращается в каку, питание от сети так же 110/220 3w
куплена 6.2019 (черная) новая ревизия платы, зарядка от usb 5v/0.5a
как мы видим на плате изменились не только компоненты, но и их расположение, а так же появилась модель и ревизия платы, в моем случае это X3USB-MB V1.32
на держателе движка судя по всему дата изготовления или сборки устройства
движки идентичные
3. модернизация влагозащиты
для сего действа нам потребуется цапонлак и силикон смазочный, чем более липкий, тем лучше, я пользуюсь вот таким
если плата мокрая, сушим, после чего наносим цапонлак маленькой кистью в два слоя до кнопки и сушим каждый слой феном
подшипники движка сверху и снизу я смазывал смесью бензина и машинного масла 3/1 через шприц
снимаем или отгибаем силиконовый уплотнитель вала движка и мажем его силиконом снизу и сверху
мажем силиконом черный уплотнительную резинку-демпфер
собираем детальки обратно в корпус, центруя по кнопке. мажем силиконом резиночку на нижней крышке и защелкиваем ее
поздравляю, сборка окончена
4. перебор движка
двигатель, из-за щеток собирается довольно сложно и вероятно в четыре умелых руки, по этому настоятельно рекомендую подумать о целесообразности данного действа. если нужно восстановить подвижность подшипников, можно без разборки залить их wd-40 и дать немного поработать
море, которое плескалось внутри дохлой щетки щетки не только ее утопило, но и залило движок, в связи с чем была предпринята попытка его реанимировать
внутри движка был адок из окислов, а так же очень мощные самариевые магниты
после чистке в ультразвуке с разбавленным преобразователем ржавчины и небольшой механической, железки стали выглядеть уже нормально
вал с подшипником запресовывал в корпус сверлильной стойке, дальнейшую сборку цензурно описать и уж тем более снять не получилось. щетки отгибал через два отверстия в нижней крышке с помощью проволочек
5. сравнение ревизий и почему зарядки не совместимы
новая щетка вибрирует значительно сильнее, вероятно это связано не только с износом старого движка, но и у нее в принципе дури больше. к сожалению не сделал осциллограмму работы движка новой щетки, первый режим старой выглядит следующим образом
а теперь самое интересное, новая щетка не заряжается от старой зарядки, а старая от новой заряжается и вот почему
старая щетка заряжается от своей зарядки напряжением 5.4в
новая щетка от новой зарядки заряжается напряжением в 9в
при подключении к новой зарядке, старая щетка тоже заряжается но на катушке всего 1.2в из чего можно сделать вывод, что зарядки щеток не совместимы, поскольку старая щетка от новой зарядки вероятно будет заряжаться целую вечность
видео разбора щетки:
з.ы. заботливая фирма xiaomi так модернизирует свои щетки, что ревизии не совместимы внутри одной модели, при этом не решая реальные проблемы с влагозащитой. печально все это. так же, как и отсутствие деталей или наличие их по заоблачным ценам 🙁
Планирую купить +14 Добавить в избранное Обзор понравился +39 +63
- xiaomi,
- Xiaomi Soocas X3 v2,
- Электрические зубные щетки
- 15 августа 2019, 19:57
- автор: bOBERmASTER
- просмотры: 27163
Источник: mysku.club
Xiaomi Soocas X3 disassembly / разборка зубной щетки
как дополнение к статье: mysku.ru/blog/china-stores/74824.html щетка разбиралась уже неоднократно, первые несколько раз без подходящего инструмента, в связи с этим крепления выглядят страшно, плата в лаке, резинки смазаны, двигатель восстановлен
