Владельцы Xiaomi Redmi 8A редко жалуются на свой смартфон, однако в процессе эксплуатации пользователь может столкнуться с различными проблемами. Для их решения порой требуется полная разборка Xiaomi Redmi 8A. В подобной ситуации настоятельно рекомендуется обращаться за помощью в сервисный центр, но, если такой возможности нет, можно разобрать Xiaomi Redmi 8A самостоятельно.
Что для этого понадобится
Xiaomi Redmi 8A, как и любой другой смартфон на базе операционной системы Андроид, не получится разобрать без специальных инструментов. Нередко они продаются целым комплектом, однако его можно собрать из подручных средств:
- пластиковая карта (медиатор);
- присоска;
- маленькая отвертка крестового типа;
- изопропиловый спирт;
- салфетки.
Только при наличии всех рекомендованных компонентов можно приступать к разборке. И, поскольку Xiaomi Redmi 8A обладает несъемным аккумулятором, этот процесс будет довольно сложным и требующим тщательного изучения.
Xiaomi Redmi 8A разборка / Xiaomi Redmi 8A teardown
Процесс разборки Xiaomi Redmi 8A
Чтобы выполнить разборку смартфона с минимальным количеством последствий, за основу возьмем процесс выполнения операции в сервисном центре. Это поможет вам сориентироваться и действовать ровно так, как это делают профессионалы:
- Выключите смартфон.
- Извлеките лоток для SIM-карт и карт памяти.
- Положите мобильное устройство экраном вниз. В идеале нужно нагреть телефон на сепараторе для упрощения разборки.
- Установите присоску.
- Одной рукой оттягивая присоску и прижимая корпус, постарайтесь вставить под крышку уголок пластиковой карты или медиатор. Чем тоньше она будет, тем лучше.
- Если крышка будет тяжело отходить, воспользуйтесь изопропиловым спиртом.
- В конечном итоге вы должны пройтись пластиковой картой по корпусу всего смартфона, чтобы крышка полностью отклеилась.
- Снимите пломбы, защищающие винты.
- Поочередно выкрутите все винты, которые удерживают системную плату. Но будьте внимательны, так как винтики могут быть разных размеров. Вам нужно запомнить, где и какой из них был установлен, чтобы в процессе обратной сборки не столкнуться со сложностями.
- Снимите кожух.
- Отщелкните шлейф аккумуляторной батареи, чтобы обесточить смартфон. Делайте это неметаллическим прибором.
- Извлеките блок полифонического динамика, открутив винты, расположенные в нижней части корпуса.
- Снимите каретку SIM-карты.
- Отщелкните дисплейный шлейф.
- Отклейте хлястик батареи.
- Потянув за него, извлеките аккумулятор.
- Открепите межплатный шлейф, который располагается под батарейкой.
- Отщелкните коаксиальный кабель и шлейф сканера отпечатков.
- Извлеките материнскую плату.
REDMI 8A //РАЗБОР смартфона ОБЗОР изнутри
Дальнейший план действий зависит от того, для каких целей осуществляется разборка. Безусловно, некоторые пункты инструкции можно пропустить, однако подробная иллюстрация всех шагов помогает понять, из каких компонентов состоит Xiaomi Redmi 8A.
Поделитесь страницей с друзьями:
Источник: proshivku.ru
Как разобрать редми 8 а
Кратко пройдемся по основным элементам. Общий вид
Задняя крышка
Нижняя и верхняя защитная крышка
Материнская плата
Вспомогательная нижняя плата
Лоток сим
Как разобрать redmi 8a
КАК РАЗОБРАТЬ XIAOMI REDMI 8/XIAOMI REDMI 8 ИНСТРУКЦИЯ ПО РАЗБОРКЕ
[Обзоры] как разобрать Redmi note 8 pro

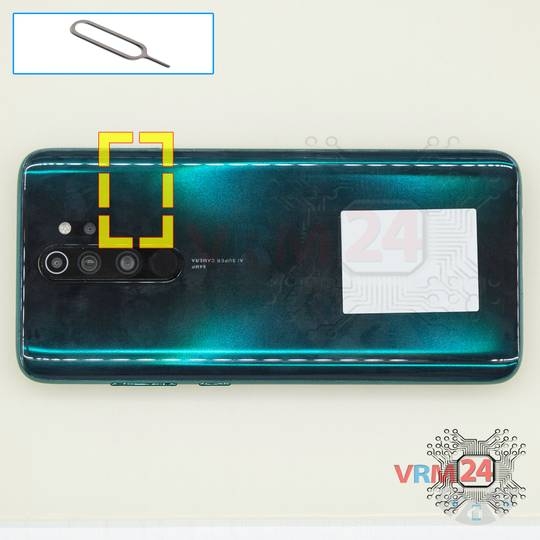

Шаг 1При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.
⚠ Обратите внимание!Не нажимайте слишком сильно это может привести к поломке.
2020-04-10 19:40:16 Upload

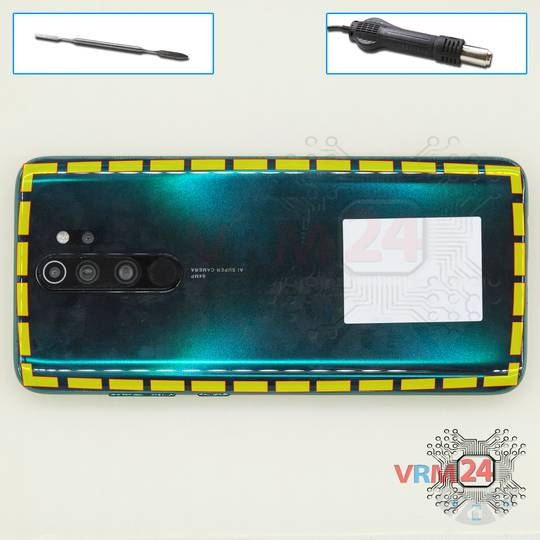

Шаг 2Открываем заднюю крышку.
⚠ Обратите внимание!Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.
2020-04-10 19:43:57 Upload
2020-04-10 19:44:06 Upload
Шаг 3Отсоединяем крышку.
2020-04-10 19:44:46 Upload

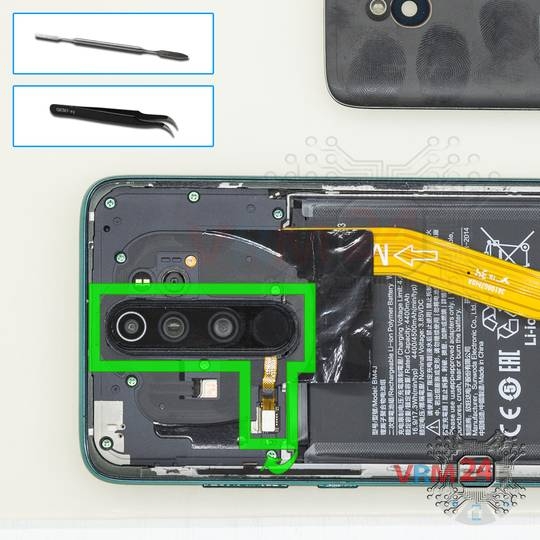

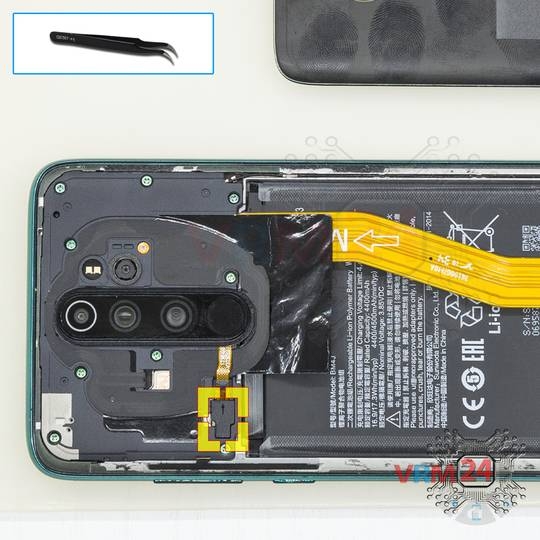

Шаг 4Отсоединяем коннектор и убираем стекло камер с датчиком отпечатка пальцев.
2020-04-10 19:45:24 Upload
2020-04-10 19:45:36 Upload

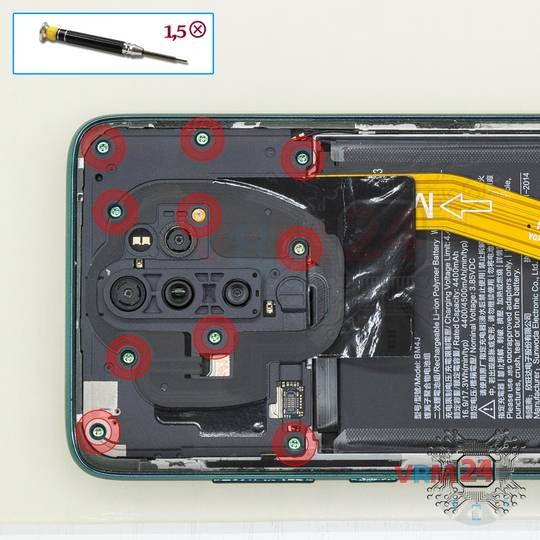

Шаг 5При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов.
2020-04-10 19:46:20 Upload

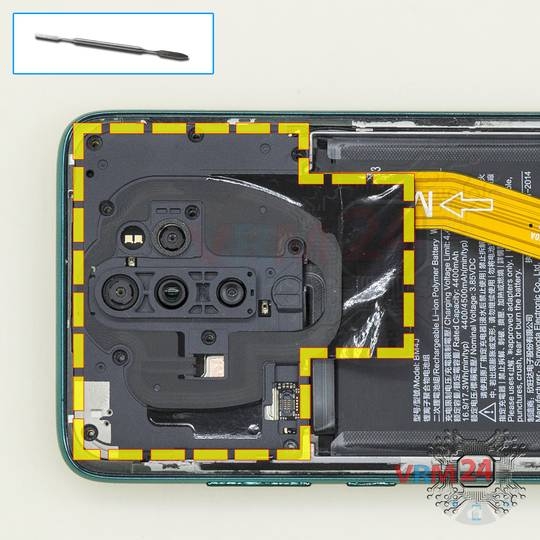

Шаг 6Отсоединяем крышку скрывающую плату.
2020-04-10 19:46:51 Upload
Шаг 7Отсоединяем коннектор аккумуляторной батареи. Xiaomi Redmi Note 8 Pro is BM4J.
⚠ Обратите внимание!Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
2020-04-10 19:47:22 Upload

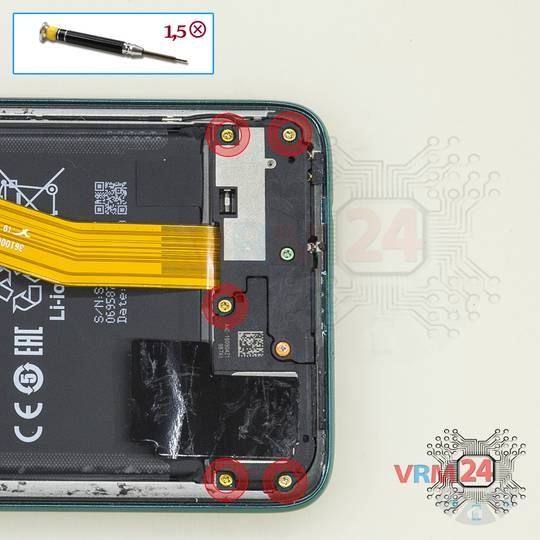

Шаг 8При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов в нижней части.
2020-04-10 19:47:47 Upload

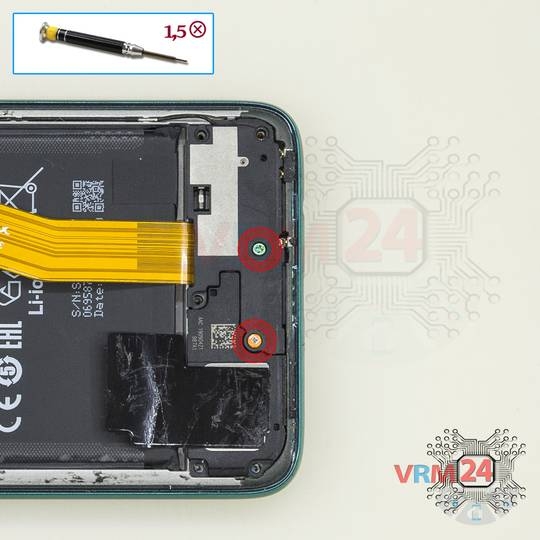

Шаг 9При помощи отвертки (крестовая 1,5 мм) откручиваем 2 длинных болта в нижней части.
2020-04-10 19:48:43 Upload

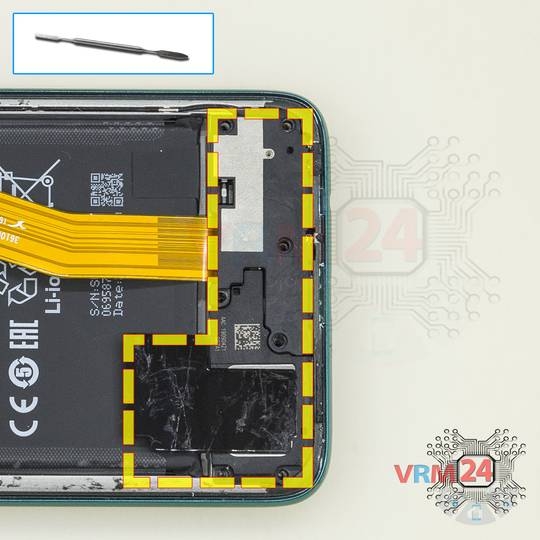

Шаг 10Отсоединяем крышку и нижний блок с динамиком
2020-04-10 19:49:19 Upload
Шаг 11При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на дополнительной плате.
2020-04-10 19:49:45 Upload

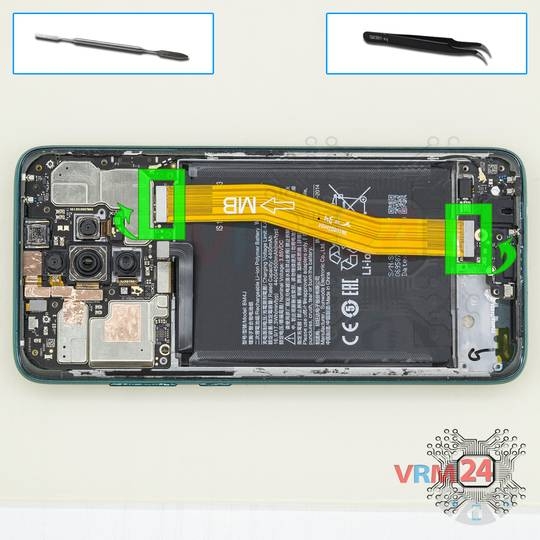

Шаг 12Отсоединяем коннекторы и снимаем межплатный кабель.
2020-04-10 19:50:17 Upload
Шаг 13Отсоединяем коннектор на дополнительной печатной плате.
2020-04-10 19:50:44 Upload
Шаг 14Снимаем печатную плату.
2020-04-10 19:55:10 Upload
Шаг 15Отсоединяем коннекторы на печатной плате
2020-04-10 19:55:49 Upload

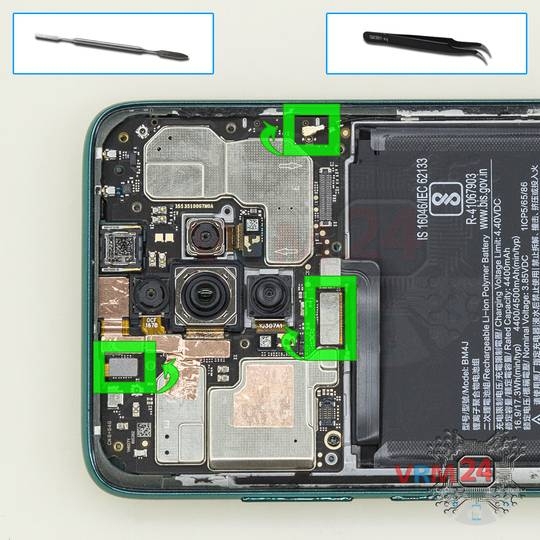

Шаг 16Отсоединяем коннекторы на печатной плате и снимаем четыре тыловые камеры
2020-04-10 19:56:25 Upload
Шаг 17Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
2020-04-10 19:56:52 Upload

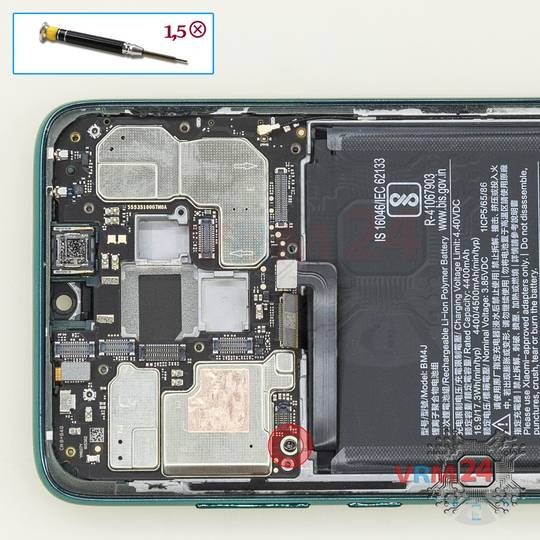

Шаг 18При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.
2020-04-10 19:57:20 Upload

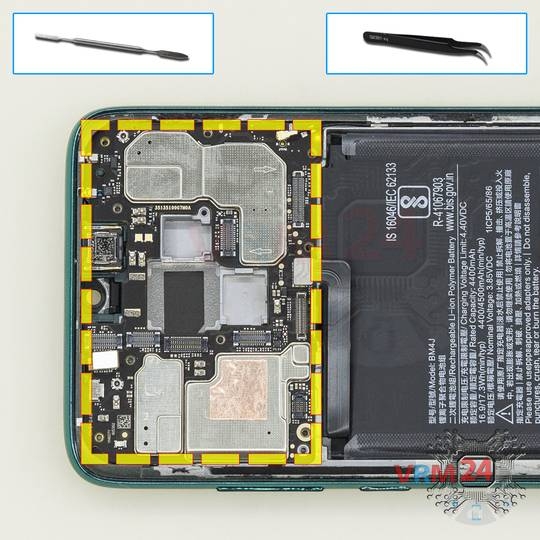

Шаг 19Снимаем печатную плату.
2020-04-10 19:57:49 Upload

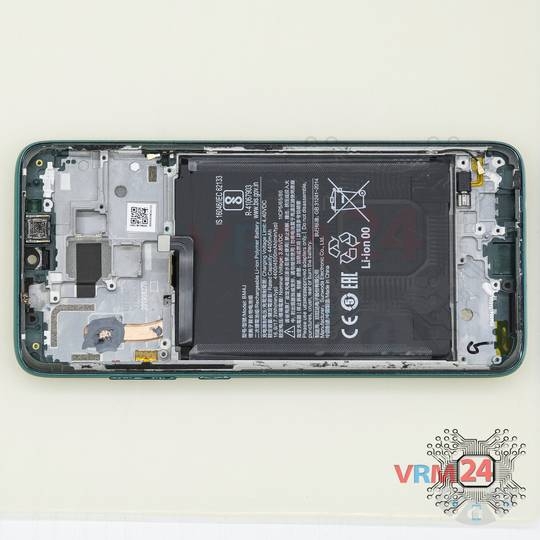

Шаг 20Элементы на рамке модуля.
2020-04-10 19:58:24 Upload
MACTAK | из Redmi Note 4
MACTAK | из Redmi Note 4
4157413692 | из Redmi Note 5
4172359143 | из Mi 9 Lite
Andreses851 | из Redmi 8A
3 дня подряд
7 дней подряд
21 день подряд
Нас 1 500 000
Сделаем Mi Community лучшим домом
Китайский Новый Год
Стикерпак Mi Bunny
110 миллионов устройств Redmi Note
Улучшим Mi Community вместе!
День семьи 2020
Сделаем Mi Community лучшим домом! #4
Mi Bunny #2
Mi Bunny #3
Mi Bunny #4
Подробнее Обновить
Mi Comm APP
Изменить
Cookies Preference Center
We use cookies on this website. To learn in detail about how we use cookies, please read our full Cookies Notice. To reject all non-essential cookies simply click «Save and Close» below. To accept or reject cookies by category please simply click on the tabs to the left. You can revisit and change your settings at any time. read more
These cookies are necessary for the website to function and cannot be switched off in our systems. They are usually only set in response to actions made by you which amount to a request for services such as setting your privacy preferences, logging in or filling in formsYou can set your browser to block or alert you about these cookies, but some parts of thesite will not then work. These cookies do not store any personally identifiable information.
These cookies are necessary for the website to function and cannot be switched off in our systems. They are usually only set in response to actions made by you which amount to a request for services such as setting your privacy preferences, logging in or filling in formsYou can set your browser to block or alert you about these cookies, but some parts of thesite will not then work. These cookies do not store any personally identifiable information.
These cookies are necessary for the website to function and cannot be switched off in our systems. They are usually only set in response to actions made by you which amount to a request for services such as setting your privacy preferences, logging in or filling in formsYou can set your browser to block or alert you about these cookies, but some parts of thesite will not then work. These cookies do not store any personally identifiable information.
Замена экрана xiaomi redmi 8 Ремонт и настройка xiaomi
- После неудачного падения разбился экран на Сяоми Редми 8 Ноте. Сколько будет стоить замена модуля на этом аппарате?
- Подскажите, пожалуйста, цену вопроса по замене экрана на Ксаоми 8-ой модели. И реально ли выполнить ее своими силами?
- Недавно уронила свой Хиаоми, весь экран покрылся трещинами. Но, при этом продолжает показывать и реагирует сенсор. Это значит, что матрица исправна и можно ли заменить только стекло?
Замена экрана xiaomi redmi 8
- На первом выполняется подготовка смартфона. Из него необходимо вынуть все лишнее, речь идет о СИМ-карте и флешке.
- Затем необходимо аккуратно отстегнуть заднюю крышку от металлического основания. Сверху имеется специальная прорезь, куда вставляется пластиковый плоский инструмент или шпатель. Тут главное не переусердствовать, потому что можно сломать фиксаторы.
- На следующем этапе крышка аккуратно отводится, потому что в нее встроен сканер отпечатка. Соответственно, к нему подходит шлейф, который необходимо отсоединить.
Инструкция Как Разобрать Xiaomi Redmi 8A
Видео Инструкция как разобрать Xiaomi Redmi 8A загружено 19.11.2019 12:37 пользователем MobRazbor Service, продолжительность: 04:09.
Новые видео на канале Mobrazbor Service
- Инструкция Как Разобрать Dexp V241
- Инструкция Как Разобрать Texet Tm-414
- Инструкция Как Разобрать Nokia 1
Что еще посмотреть на канале Mobrazbor Service
| 422 | 23.03.2020 | ||
| Инструкция Как Разобрать Digma Linx A171 | |||
| 939 | 22.03.2020 | ||
| Инструкция Как Разобрать Digma Linx A105 2G | |||
| 215 | 21.03.2020 | ||
| Инструкция Как Разобрать Digma Linx С170 | |||
Поделиться с друзьями:
Добавить временную метку
Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды
Фото обложки и кадры из видео
Инструкция Как Разобрать Xiaomi Redmi 8A, Mobrazbor Service
Аналитика просмотров видео на канале Mobrazbor Service
Гистограмма просмотров видео «Инструкция Как Разобрать Xiaomi Redmi 8A» в сравнении с последними загруженными видео.
Похожие публикации:
- Как отформатировать жесткий диск на мак
- Как скачать приложение на телевизор lg
- Как скачать шаблон для презентации powerpoint
- Как ускорить вай фай на телефоне андроид
Источник: big-soviet.ru
Разборка/Ремонт мобильного девайса Xiaomi Redmi 8A (Ксиоми РедМи 8а) с описанием каждого шага и необходимого набора инструментов.
Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
Шаг 2. Открываем заднюю крышку
При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.
⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.
Шаг 3. Откручиваем винты
С помощью отвертки (Phillips 1,5 мм PH #000) открутите девять винтов.
Шаг 4. Открываем крышку
Подденьте за края. Переместите инструмент для открывания вдоль края, отсоедините зажимы и снимите крышку, скрывающую материнскую плату.
Шаг 5. Отсоединяем коннектор аккумуляторной батареи
При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.
ℹ️️ В модели Xiaomi Redmi 8A установлен аккумулятор BN51 емкостью 5000 мАч.
⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.
Шаг 6. Откручиваем винты
С помощью отвертки (Philips 1,5 мм PH #000) открутите семь винтов.
Шаг 7. Отсоединяем динамик
Подденьте за край и отсоедините сборку динамика.
Шаг 8. Откручиваем винт
С помощью отвертки (Phillips 1,5 мм PH #000) открутите один винт, фиксирующий субплату.
Шаг 9. Отсоединяем межплатный шлейф
Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).
⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.
ℹ️️ Стрелочка на шлейфе указывает его правильное положение.
Шаг 10. Отсоединяем коннектор
Отсоедините разъем коаксиального кабеля.
Шаг 11. Отсоединяем субплату
Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, гнездо для наушников, пружинные контакты на динамик, вибромотор и антенный блок.
⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
Шаг 12. Отсоединяем камеры
Отсоедините разъемы на материнской плате и снимите основную и фронтальную (селфи) камеры.
Шаг 13. Отсоединяем коннекторы
Подденьте разъемы шлейфа дисплейного модуля, коаксиального кабеля.
⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
Шаг 14. Отсоединяем печатную плату
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 15. В рамке дисплейного модуля
ℹ️️ В рамке дисплея осталось: разговорный динамик.
Источник: vrm24.com
