Разбираем умные весы Xiaomi Mi Smart Scale 2. В ходе сегодняшней статьи ниже вы увидите нижнюю часть, верхнюю часть, управляющую плату с дисплеем и без, датчики веса, отсек для батареек и места креплений. Начнем с внешних характеристик.

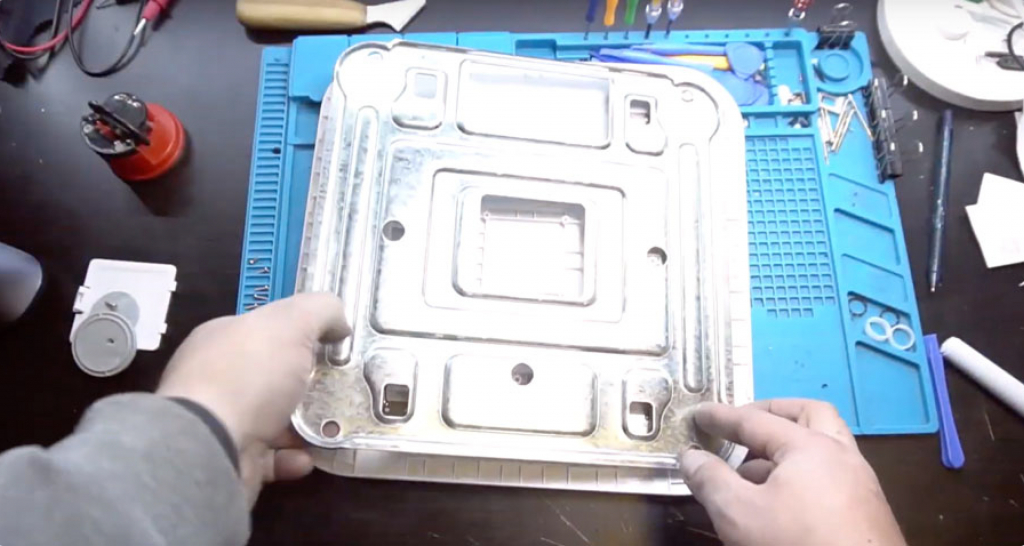

Корпус снаружи и внутри:
Внутренние компоненты, датчики и отсек для батареек:

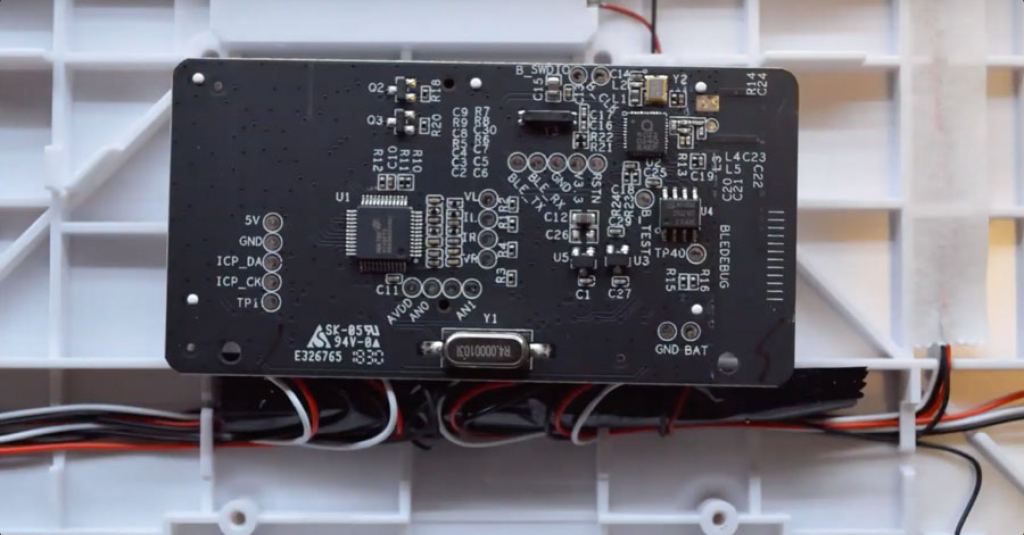

Управляющая плата без дисплея:
Разбираем весы Xiaomi Mi Smart Scale 2 teardown
Видео процесса разборки Xiaomi Mi Smart Scale 2:
Источник статьи gadgetpage.ru
Источник: gadgetpage.ru
Как разобрать весы xiaomi
Корпус снаружи и внутри: Внутренние компоненты, датчики и отсек для батареек:
Управляющая плата без дисплея:
Видео процесса разборки Xiaomi Mi Smart Scale 2:
Как Разобрать Весы Xiaomi Mi Body Composition Scale 2 (Nun4048Gl) How To Disassemble
Сломались весы, решил разобрать и записал на видео т.к. в интернете не нашел информации как это сделать. Разбирайте в том случае если у вас закончилась гарантия. В процессе разборки сломалась одна защелка. Xiaomi Scale 2, Весы Xiaomi разборка. NUN4048GL. Track — The Island — tubebackr [Audio Library Release]
Music provided by Audio Library Plus
Watch — https://youtu.be/Q5aVaUgXoA8
Новые видео на канале Nepryakhin
- Выбираем Белое Вино До 10$ На Праздник
- How Install Zebra Setup Utilities Wireless Communication Zebra Qln220 Настройка Беспроводной Связи
Как разобрать весы xiaomi
Разборка умных весов Xiaomi Mi Smart Scale 2
Корпус снаружи и внутри: Внутренние компоненты, датчики и отсек для батареек:
Управляющая плата без дисплея:
Видео процесса разборки Xiaomi Mi Smart Scale 2:
Разбираем весы Xiaomi Mi Smart Scale 2 teardown
В этом видео мы покажем как разобрать весы Xiaomi Mi Smart Scale 2 Фото разборки весов можно посмотреть по ссылке: Сервисный центр по ремонту цифровой техники в Москве:
Олег Шум
Спасибо за разборку, лайк! подскажите как такие весы переделать под интервальные замеры (без снятия веса) — под пчеловодческие весы?
Vladimir Ilichev
У меня разряжаются быстро,как бы их на литий переделать?)
SAMMY
Подскажите пожалуйста, весы не выключают экран, постоянно загораются и тухнут. Даже когда не ставновишься на них. Как решить такую проблему. Буду очень благодарен.
NoBody
Finally! I’m actually working on the Huawei version but was scratching my head over where to find the next screws lol. Thanks
Николай Онуфриенко
Как разобрать mi body composition scale 2 ?
Не считывает данные имт, только вес видит.
EDC hobby
УВАЖАЕМЫЙ! Спасибо тебе! Я то смог бы разобрать весы, а мог бы и сломать их, вырвав ножку. А так, я знал что делать. Разобрал, поставил на место металлические пластинки, весы снова работают, всё хорошо.
Большое спасибо!
Роман Болгарчук
А у меня немножко другая модель Yunmai SE Smart Scale White Модель: M1680. Там нет в этом месте винтов. Может подскажете как её разобрать? Хотя, мне её разбирать не нужно, Хочу отучить весы от батареек, подключи вместо них соответствующий блок питания. Пока не получается.
Может у кого получилось?
Lin Hanwen
U didnt mention the screw under the 4 rubber. pad .
David Davidson
Там есть где нибудь кнопка сброса?? Как сбросить настройки весов?
ЧТО ИЗ ЧЕГО
У меня на весах висит вес 35 кг и не выключаются. Скажите пж в чем может быть проблема ? Лучше в сервис нести или можно разобрать и исправить?
iphone 2018
В новых моделях под резиновыми ножками один винт и потом ещё один винт, видать в старых моделях их не было, а косяки с припоем так и остались )) я так понимаю их только для этого все и разбирают))
Гаджеты, ремонт, обзоры и распаковки
Т.е. там только датчики веса и никакого смысла вставать на весы только голыми ногами — нет? Где то я читал, что носки лучше снимать, вставая на эти весы.
Похожие публикации:
- Как посмотреть статистику яндекс дзен
- Как поставить градусы в маткаде
- Как сохранить переписку в whatsapp на компьютер
- Какой фотоаппарат лучше сони или кэнон
Источник: big-soviet.ru
Что находится внутри умных весов? Разбираем Xiaomi Smart Scale 2
Подписывайтесь на нашу рассылку, узнавайте первыми о новинках, конкурсах и акциях!
Мы уже рассказывали о том, какими бывают «умные» весы. В этой же статье хотелось бы посмотреть на внутренности одной из самых популярных моделей на рынке, модели Xiaomi Mi Smart Scale 2.
Начнем разборку гаджета и наконец разберемся, как он устроен.
Разбираем умные весы Xiaomi Mi Smart Scale 2
Проделав работу над ошибками, инженеры и дизайнеры Xiaomi несколько доработали свой гаджет. Обновленные датчики и электроника разместились в лаконичном аккуратном корпусе. Что ж, вскроем его, дабы увидеть все комплектующие собственными глазами.
Шаг 1. Для разборки потребуется открыть крышку батарейного отсека и при помощи крестообразной отвертки выкрутить четыре крепежных винта.

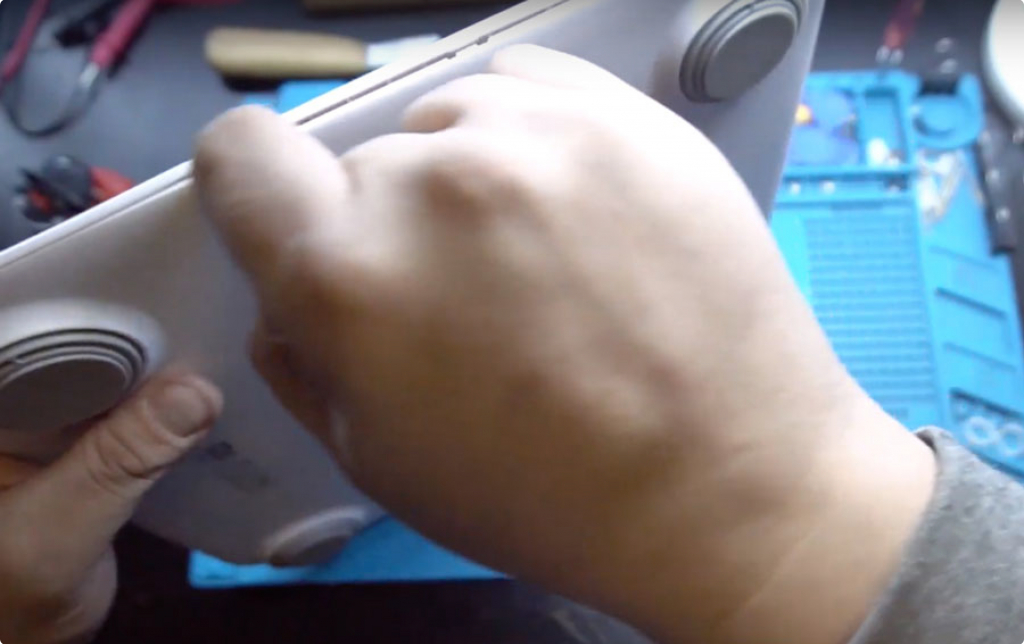

Шаг 2. Корпус весов зафиксирован на пластиковые защелки, поэтому для отделения верхней крышки желательно воспользоваться пластиковой картой. Защелки расположены по периметру всего корпуса.
Шаг 3. Открыв весы, можно увидеть всю электронику. Четыре датчика давления, плата управления и дисплей.
Так выглядит самый главный элемент любых весов — датчик давления. В Xiaomi Smart Scale 2 их восемь: четыре на нижней части и четыре на верхней.
Главная плата управления с чипом.

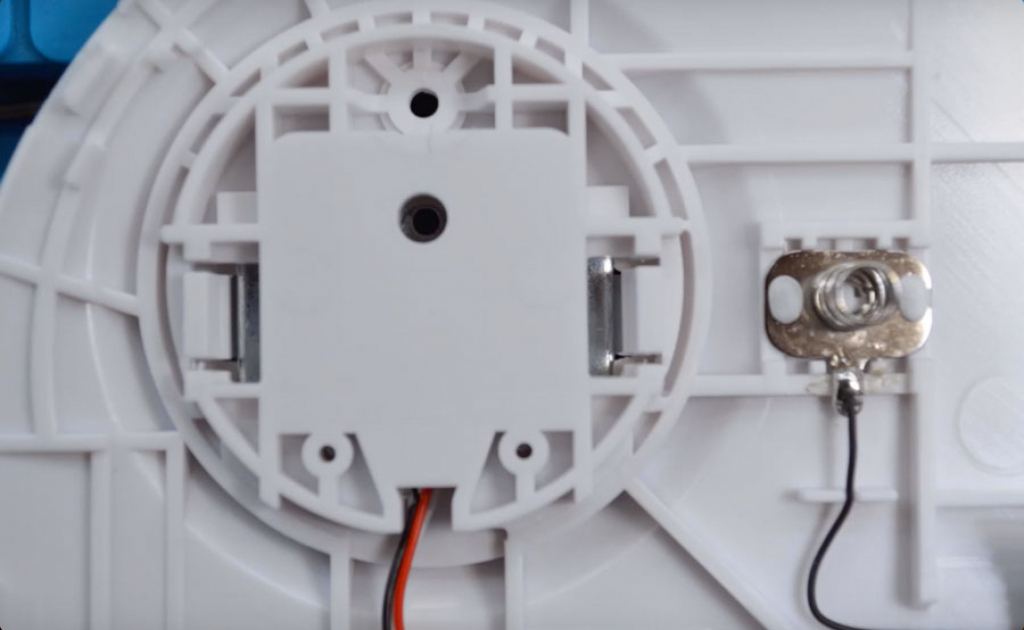

Шаг 4. Под прорезиненными заглушками (4 штуки) расположены датчики давления, зафиксированные одним винтом.

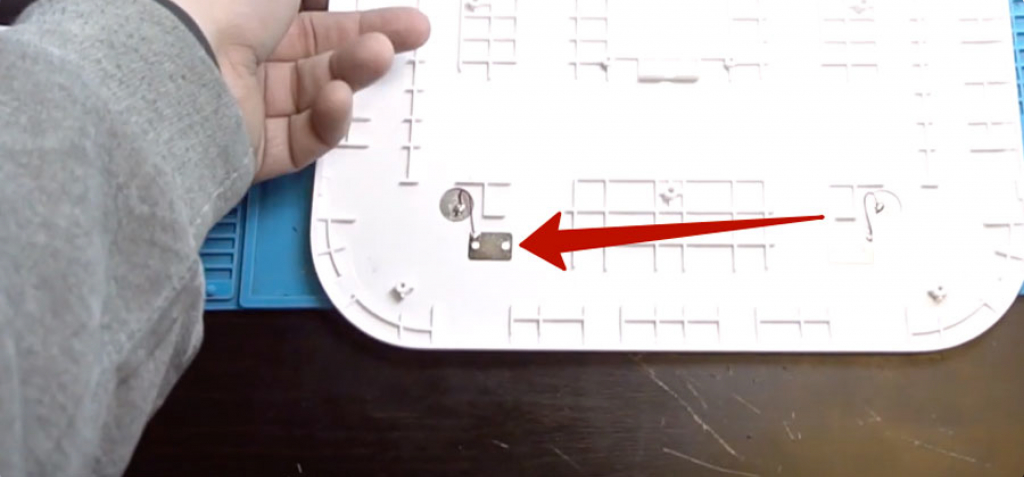

Между верхней и нижней крышкой расположена металлическая прокладка, позволяющая более точно рассчитывать изменение сопротивления для биоимпедансного анализа.
А это те самые датчики, замеряющие сопротивление тела с целью вычисления его качественного состава.
Как видно по разборке, «умные» весы сложно назвать сверх технологичным устройством. Механизм их работы весьма прост, но, тем не менее, данная категория устройств позволяет эффективно бороться с лишними килограммами и поддерживать организм в тонусе.
