Владельцы Xiaomi Mi 9 Lite редко жалуются на свой смартфон, однако в процессе эксплуатации пользователь может столкнуться с различными проблемами. Для их решения порой требуется полная разборка Xiaomi Mi 9 Lite. В подобной ситуации настоятельно рекомендуется обращаться за помощью в сервисный центр, но, если такой возможности нет, можно разобрать Xiaomi Mi 9 Lite самостоятельно.
Что для этого понадобится
Xiaomi Mi 9 Lite, как и любой другой смартфон на базе операционной системы Андроид, не получится разобрать без специальных инструментов. Нередко они продаются целым комплектом, однако его можно собрать из подручных средств:
- пластиковая карта (медиатор);
- присоска;
- маленькая отвертка крестового типа;
- изопропиловый спирт;
- салфетки.
Только при наличии всех рекомендованных компонентов можно приступать к разборке. И, поскольку Xiaomi Mi 9 Lite обладает несъемным аккумулятором, этот процесс будет довольно сложным и требующим тщательного изучения.
XIAOMI Mi9 LITE //РАЗБОР смартфона ОБЗОР изнутри //рамка НЕ МЕТАЛЛ
Процесс разборки Xiaomi Mi 9 Lite
Чтобы выполнить разборку смартфона с минимальным количеством последствий, за основу возьмем процесс выполнения операции в сервисном центре. Это поможет вам сориентироваться и действовать ровно так, как это делают профессионалы:
- Выключите смартфон.
- Извлеките лоток для SIM-карт и карт памяти.
- Положите мобильное устройство экраном вниз. В идеале нужно нагреть телефон на сепараторе для упрощения разборки.
- Установите присоску.
- Одной рукой оттягивая присоску и прижимая корпус, постарайтесь вставить под крышку уголок пластиковой карты или медиатор. Чем тоньше она будет, тем лучше.
- Если крышка будет тяжело отходить, воспользуйтесь изопропиловым спиртом.
- В конечном итоге вы должны пройтись пластиковой картой по корпусу всего смартфона, чтобы крышка полностью отклеилась.
- Снимите пломбы, защищающие винты.
- Поочередно выкрутите все винты, которые удерживают системную плату. Но будьте внимательны, так как винтики могут быть разных размеров. Вам нужно запомнить, где и какой из них был установлен, чтобы в процессе обратной сборки не столкнуться со сложностями.
- Снимите кожух.
- Отщелкните шлейф аккумуляторной батареи, чтобы обесточить смартфон. Делайте это неметаллическим прибором.
- Извлеките блок полифонического динамика, открутив винты, расположенные в нижней части корпуса.
- Снимите каретку SIM-карты.
- Отщелкните дисплейный шлейф.
- Отклейте хлястик батареи.
- Потянув за него, извлеките аккумулятор.
- Открепите межплатный шлейф, который располагается под батарейкой.
- Отщелкните коаксиальный кабель и шлейф сканера отпечатков.
- Извлеките материнскую плату.
Дальнейший план действий зависит от того, для каких целей осуществляется разборка. Безусловно, некоторые пункты инструкции можно пропустить, однако подробная иллюстрация всех шагов помогает понять, из каких компонентов состоит Xiaomi Mi 9 Lite.
Как разобрать xiaomi mi 9 lite
После обзора и изучения Xiaomi Mi9 мы решили подойти к вопросу более радикально и по традиции разобрать смартфон, чтобы посмотреть детали девайса. Начнем с общего фото, где видны основные элементы.
2020-04-09 23:41:20 Upload

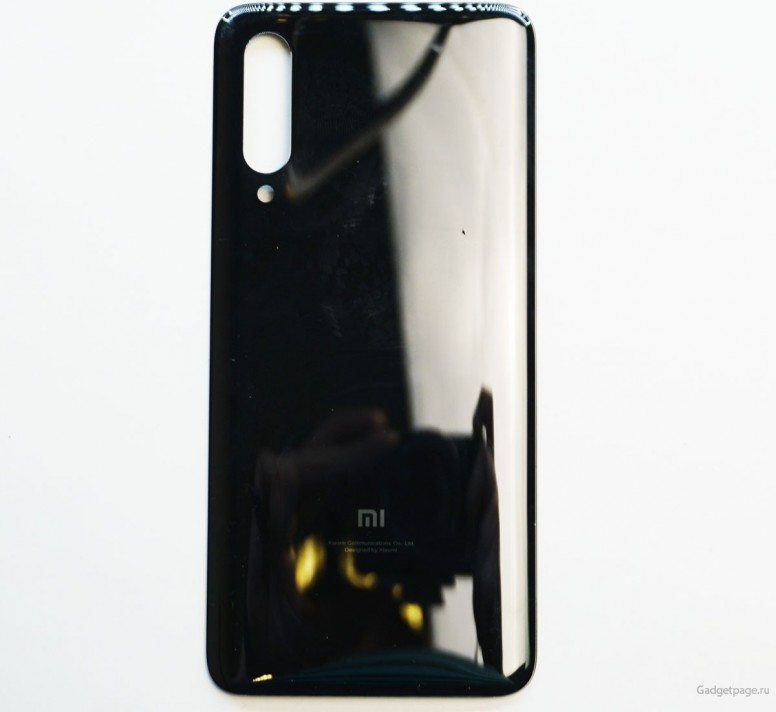

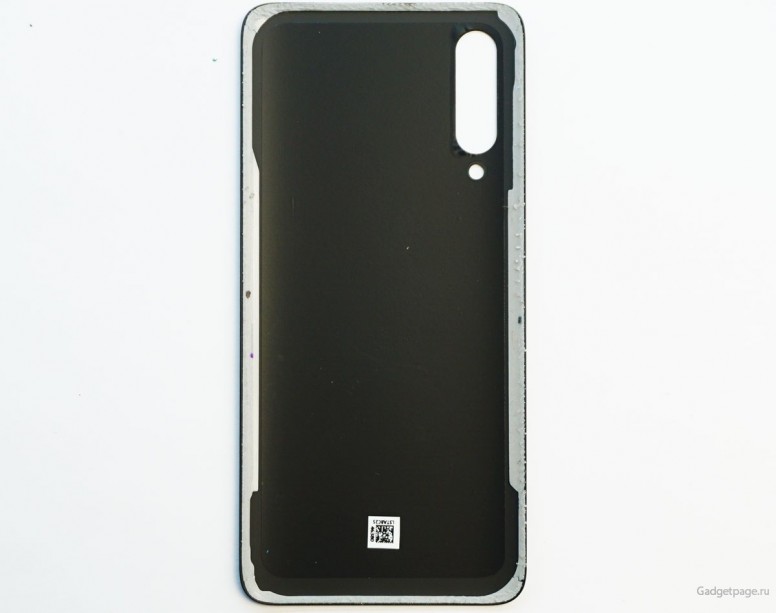

. Крышка с нескольких сторон. Как мы видим, она совсем тонкая и имеет хороший клеевой слой по краям.
2020-04-09 23:42:37 Upload
2020-04-09 23:42:54 Upload

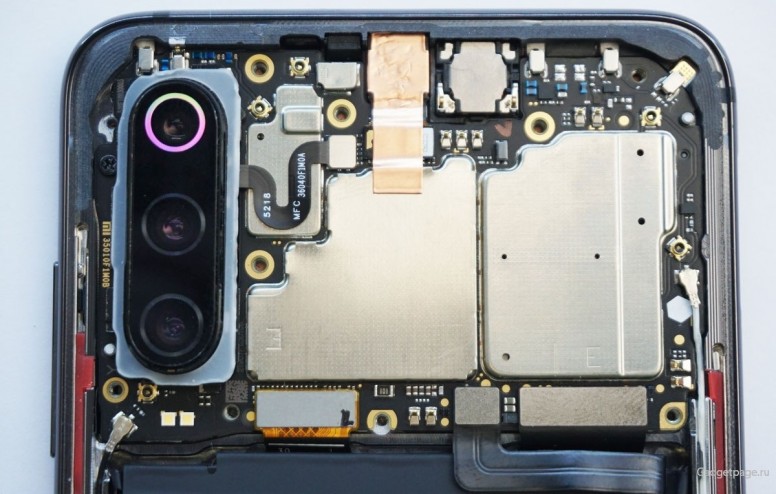

Внутри стандартная компоновка. Сверху основная плата, чуть ниже аккумулятор занимающий большую часть площади смартфона и в самом низу вспомогательная плата отвечающая за питание и динамик.
2020-04-09 23:43:31 Upload
2020-04-09 23:44:07 Upload

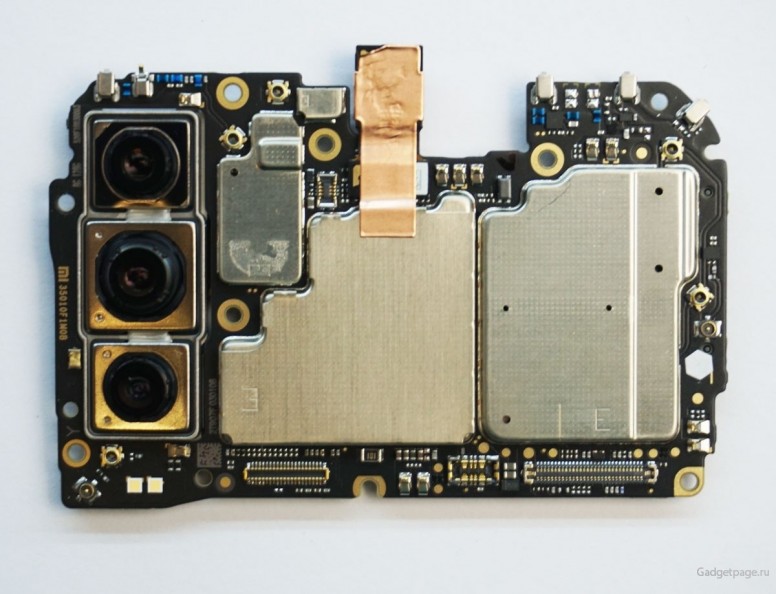

Рассматривая детали внимательнее мы видим как грамотно разнесены рабочие элементы на платах. Качественная пайка, хороший и продуманный отвод тепла также присутствует здесь.
2020-04-09 23:44:37 Upload
2020-04-09 23:45:17 Upload

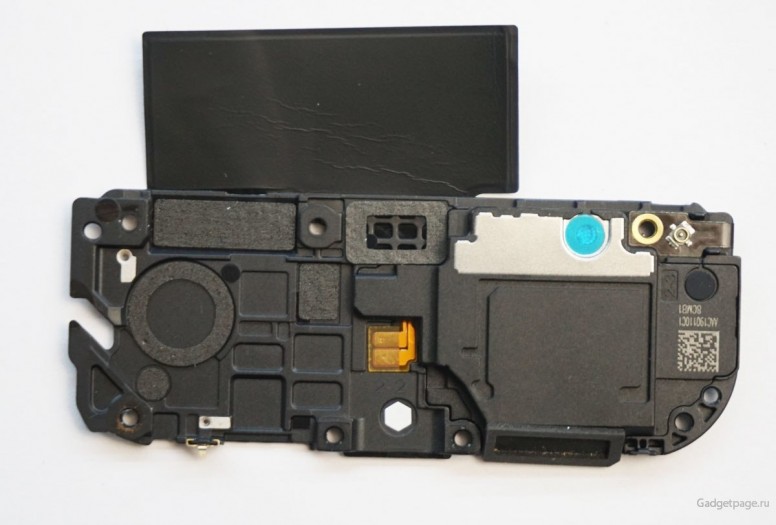

Платы защищены пластиковыми элементами защиты.
2020-04-09 23:46:26 Upload

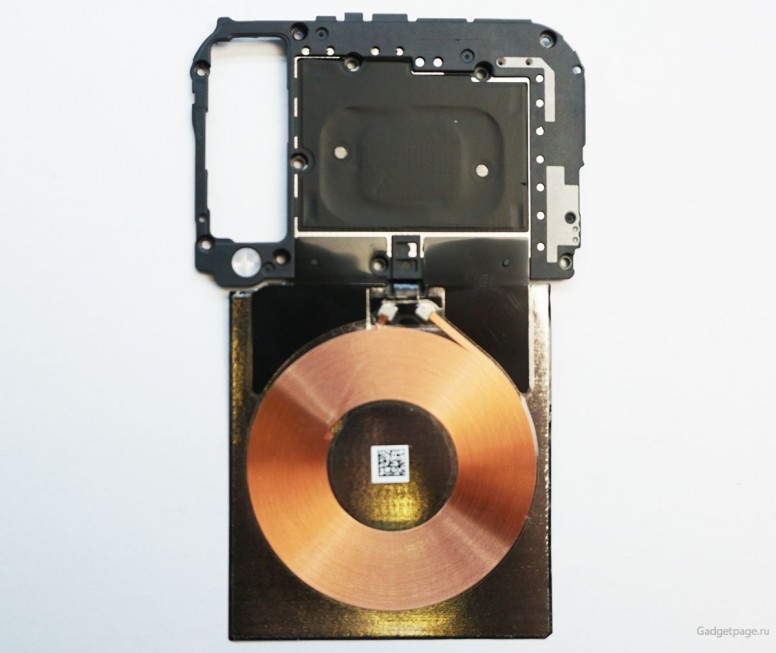

Ах да, чуть не забыли. Ведь в Mi 9 добавили NFC и нет, он не закреплен на крышке и держится непосредственно на смартфоне, выглядя следующим образом.
Разбор Xiaomi Mi9 (Фото + видео)
Крышка с нескольких сторон. Как мы видим, она совсем тонкая и имеет хороший клеевой слой по краям.
Внутри стандартная компоновка. Сверху основная плата, чуть ниже аккумулятор занимающий большую часть площади смартфона и в самом низу вспомогательная плата отвечающая за питание и динамик.
Рассматривая детали внимательнее мы видим как грамотно разнесены рабочие элементы на платах. Качественная пайка, хороший и продуманный отвод тепла также присутствует здесь.
Платы защищены пластиковыми элементами защиты.
Ах да, чуть не забыли. Ведь в Mi 9 добавили NFC и нет, он не закреплен на крышке и держится непосредственно на смартфоне, выглядя следующим образом.
Видео разбора Xiaomi Mi9
Разборка/Ремонт мобильного девайса Xiaomi Mi 9 Lite (Ксиоми Ми 9 Лайт) с описанием каждого шага и необходимого набора инструментов.
Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
Шаг 2. Открываем заднюю крышку
Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.
ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.
Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.
Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.
