Разборка ноутбука Xiaomi Mi notebook pro 15.6 (сушим клавиатуру)

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

На днях произошла ужасная вещь — на клавиатуру ноутбука вылилось небольшое, но достаточное для глюков количество воды. Хорошо, что вода оказалось чистой, и особенно то, что в Красноярске вода содержит мало примесей (за несколько лет в чайнике нет ни капли накипи).

Что нужно делать, если что-то подобное случилось с Вами:

1. Быстро перевернуть ноутбук, позволить жидкости вытечь из клавиатуры ( при этом стоит следить, чтобы жидкость в этот момент не стекала на матрицу.
2. Вытереть тряпкой остатки воды
3. (спорный пункт!) Я взял баллон со сжатым воздухом и продул под всеми клавишами, при этом вылетело много жидкости. Возможно, таким образом можно лишь усугубить ситуацию, загнав жидкость потоком воздуха куда не следует.
4. Теперь нужно разобрать ноутбук и просушить клавиатуру. Других вариантов нет.

Имейте ввиду, что если Вы конкретно залили клавиатуру, то можете попрощаться с ноутбуком и вот почему:

Xiaomi Mi Notebook Pro, Инструкция по разборке, чистке и смазки кулеров [4K]

• Клавиатур пока нет ни в России, ни в Китае! Я обзвонил много сервисных центров, и даже общался с людьми, которые отправляют по гарантии ноутбуки в Китай для ремонта. Заменить ее, пока не представляется возможным.
• Если жидкость попала и клавиши залипли, то не сможете работать даже с внешней клавиатурой. Отключить шлейф тоже не получится, т.к. Вы отключите клавишу включения, а без нее тоже никак.

Шансы на восстановление, в прочем, есть всегда.

В моем случае, даже после просушки феном (без разборки) клавиши периодически залипали. Определить залитые клавиши помогла программа keyboard tester. Все встало на свои места только после разборки клавиатуры и полной просушки в течении 24 часов на батарее центрального отопления.

Приступим к разборке.

• Положите ноутбук на мягкую поверхность, иначе рискуете получить много царапин на крышке. Подковырните центральную верхнюю ножку и сдвиньте ее для доступа к винтам. Открутите все 9 винтов по периметру.

• После этого необходимо взять присоску (например от видеорегистратора), и немного потяну ей крышку на себя, чтобы подлезть под крышку пластиковой карточкой и отщелкнуть по всему периметру. Не прилагайте большие усилия, так можно погнуть крышку. Защелки не только по периметру, но и парочка в центре.
• Крышка снята. отсоединяем шлейфы и разъемы (батарея, динамики, антенны), откручиваем винты батареи и материнской платы.

• Шлейф дисплея отключать не нужно, он не помешает. Снимите аккумулятор. Приподнимите левый край материнской платы и сдвиньте ее немного влево, чтобы разъем для наушников вышел из отверстия корпуса. После этого поднимите материнскую плату так, будто открываете ноутбук и положите ее рядом.

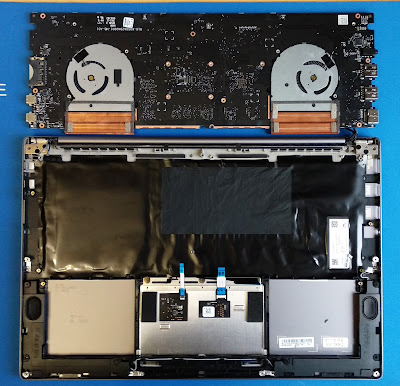

• Теперь, наверное, самое сложное. Под материнской платой находится черная пленка, закрывающая клавиатуру. Она очень качественно приклеена и хорошо защищает материнскую плату (на фото она изрядно помята, т.к. фото было сделано уже после отклеивания). Эта пленка очень качественно защищает материнскую плату от влаги, попавшей на клавиатуру. Медленно и осторожно отклейте ее.

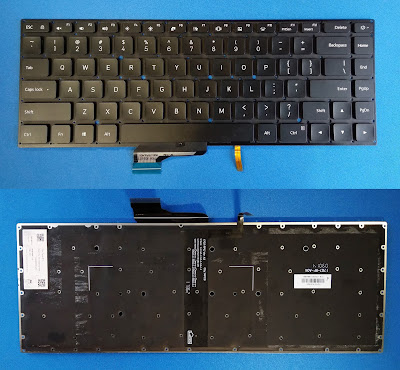

• Вот и клавиатура. Теперь наберитесь терпения и открутите 79 маленьких винтика. Главное их не потерять.

• Дальше нужно снять залипающие клавиши (а лучше все) и просушить клавиатуру

Мне повезло и я отделался легким испугом. После просушки все работает как и раньше.

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Использование UART + DMA при заранее неизветном количестве принимаемых символов (STM32)

У контроллеров STM32, в большинстве своем, отсутствует как таковой буфер приемника UART. Исходя из этой особенности, приходится создавать кольцевой буфер и использовать прерывания. При низкой тактовой частоте ядра и высоких скоростях UART это оказывается очень накладно как по производительности, так и по энергопотреблению. Всего этого можно избежать при помощи DMA, но как?

Ведь при настройке DMA указывается фиксированный размер буфера, в который копируются принятые данные. К тому же у DMA есть прерывания только при полном и половинном заполнении буфера. Фактически, если вы уверены, что длина принимаемых данных не превысит длину буфера, прерывания от DMA можно не использовать вовсе. А обойтись только прерыванием IDLE от UART.

Флаг прерывания IDLE в интерфейсе UART выставляется в случае, если после стоп-бита последнего переданного символа на линии RX нет данных в течении времени приема одного символа. Флаг IDLE сбрасывается программно.

Как запрограммировать STM32 без программатора

Мало кто знает, а в особенности те, кто только начинает изучать микроконтроллеры STM32, что их можно запрограммировать не имея специального программатора. Необходимо лишь выбрать режим загрузки контроллера через встроенный загрузчик, подключитьcя через UART и записать необходимый код. Теперь обо всем подробнее.

Большая часть контроллеров STM32 имеет встроенный (нестираемый) загрузчик в специальной области памяти, который работает по протоколам UART, SPI, I2C и CAN. Конечно же проще всего работать через UART, т.к. он есть почти у каждого, кто имеет дела с электроникой, поэтому его и будем рассматривать. Выбор области памяти, из которой осуществляется загрузка контроллера осуществляется подачей низкого или высокого уровня на ножки BOOTx (может быть как одна, так и несколько). Подробнее о том, как выбрать загрузчик на конкретном контроллере указано в AN2606. Так же в AN2606 указано, какой интерфейс контроллера можно использовать для программирования. Еще, чтобы записать код

Источник: diymcblog.blogspot.com

Как разобрать ноутбук xiaomi

В этой пошаговой статье рассмотрим как быстро и безопасно разобрать ультрабук Xiaomi Mi Notebook Air 13.3 и заменить батарею

Через 1,5-2 года использования ультрабука в режиме максимальной производительности, родная батарея начала терять емкость и заряда стало хватать минут на 30-40 вместо 6 часов.

Новая батарея была заказан на сайте Aliexpress по данной ссылке: https://Aliexpress.ru/item/32989387366.html (R13B01W). Батарея приехала дней за 5 курьерской службой DPD.

В коробке по мимо самой батареи продавец положил набор отверток и инструкцию по замене и эксплуатации на русском языке.

Итак, для замены батареи откручиваем болты на задней крышке и снимаем крышку. Всего болтов 8 шт., один из болтов прячется под центральной резинкой в верхней части крышки. Для откручивания болтов потребуется отвертка типа «torx» (звездой) T5х50 мм.

После съема крышки увидим батарею в нижней части корпуса ультрабука. Для съема аккумуляторной батареи откручиваем два болта обычной крестовой отверткой по краям батареи и снимаем шлейф в районе «+/-».

На родной батареи имеется маркировка «R13B01W», именно по этой маркировке производился поиск новой батареи на сайте Алиэкспресс.

Процесс установки новой батареи не слишком сложный — устанавливаем в батарейный отсек взамен оригинальной, прикручиваем двумя болтами и подсоединяем шлейф.

При подсоединении шлейфа немного пришлось повозится с загибанием проводов, т.к. они были немного длинноватыми и была опасность их повредить, но все получилось, шлейф подсоединен, ноутбук заработал от батареи.

Для «раскачивания» нового аккумулятора рекомендуется в первый раз заряжать его в течении 6-12 часов, а затем без источника питания разряжать до 3% с повторением процесса 2-3 раза.

Надеюсь, эта статья поможет вам в замене аккумулятора на своём ноутбуке.

Источник: amur.pro

Разборка ноутбука Xiaomi Mi Notebook Pro 15.6: фото внутренностей, микросхемы, контроллеры, чипы

Здесь вы сможете посмотреть маркировку микросхем, которая может понадобиться при ремонте ноутбука Xiaomi Mi Notebook Pro 15.6 2018 года для определения (если подгорела) и оперативного заказа микросхем. А те у кого нет такого аппарата смогут просто поглазеть как устроены современные переносные ЭВМ

Приобрести на Aliexpress

*это конечно уже новые нафаршированные версии. *помните про превышение порога стоимости посылки

Как разобрать?

Открутить все винтики, в том числе один будет под ножкой (её необходимо снять!).

Далее аккуратно наточенной пластиковой картой или открывашкой пройтись по периметру отщелкивая защелки, желательно помогать присоской.

После этого крышку убираем, на плате ничего н замыкаем.

Необходимо конечно же обесточить устройство путем отключения шлейфа аккумуляторной батареи (показано на фото!).

Ну а далее можно уже и сообразить.

USB 3.0 Type-A

544BV 8Y503: USB Charging Port Controller and Power Switch TPS2544
Купить на Aliexpress (от 0.65?/pcs): https://ali.ski/gqxCBT

Сзади защитные диоды C94 H: Low Capacitance ESD Protection Array For High Speed Data Interfaces AZC099-04S
Купить на Aliexpress (1.2?/10pcs): https://ali.ski/mqMzG

USB Type-C PD

Dual-mode DisplayPort™ version 1.2 Repeater PBS8330B
Купить на Aliexpress (1.2?/10pcs): https://ali.ski/FO_wi

Single Port USB 3.0 Repeater PS8713
Купить на Aliexpress (1.2?/1pcs): https://ali.ski/vb4KLA

Type-C Power Delivery Controller RTS5441P
Купить на Aliexpress (1.5?/1pcs): https://ali.ski/SnfQU

8S30 TI USB Type- Port Protector: Short-to-VBUS Overvoltage and IEC ESD Protection TPD8S300
Купить на Aliexpress (14?/10pcs): https://ali.ski/9mGGi

X5PT5 SKK61311 USB PD and Type-C current-limited power switch NX5P3290
Купить на Aliexpress (2.5?/1pcs): https://ali.ski/68RHp

Cardreader

REALTEK RTS5170 Cardreader Chip RTS5170
Купить на Aliexpress (2.77?/1pcs): https://ali.ski/FR_tAl

HDMI

Jitter Cleaning Repeater PS8407
Купить на Aliexpress (23?/10pcs): https://ali.ski/J4Es2j

WiFi

Intel Dual Band Wireless-AC 8265

Оперативная память

Дискретная видеокарта

Процессор

Аудио-усилитель для динамиков

5766m Texas Instruments TAS576xM 2×50-W/4-Ω PurePath™ Smart Amp
Купить на Aliexpress (3.3?/1pcs): https://ali.ski/cZFeF9

Материнская плата отдельно

Еще фото

Шлейф сенсорной панели (тачпада). Если перестал работать (в диспетчере ошибка 43) переподключите его, может отходить контакт.

Видео платы в 4K

Кому нужно еще более подробно рассмотреть плату, то вот еще и видосик:
