Как разобрать наушники Xiaomi piston

Штатная гарнитура моего Lenovo a789 дала дуба, развалился «пульт», и одна из половинок улетела в неизвестном направлении. Сей прискорбный факт сподвиг меня приобрести XIAOMI Piston II Gold , причем сразу пару штук.

Как утверждали интернеты, данные уши обладают весьма приличным качеством звучания. И они не обманули — наушники звучат очень даже достойно. Но вот беда — штеккер у них распаян по-айфоновски:

У меня нет айфона, у меня нет ни одного устройства с такой распайкой в доме вообще, и я решил заменить штеккер. К слову, родной штеккер запаян насмерть едкой, вонючей пластмассой, нельзя просто так взять и перекинуть два провода, чтобы стало как надо мне, то есть вот так:

Как разобрать наушники? Легко!

Поэтому я пошел по очень простому пути — взял провод со штеккером от родной гарнитуры и припаял его к пистонам. Если надумаете повторить подвиг, или припаять новый штеккер из магазина, провода нужно припаять так:

После этого они начинают воспроизводить музыку так, как должны, и в моем случае можно ещё отвечать на вызов кнопкой с «пульта» и использовать гарнитурный микрофонов пистонов.

И ещё: идеально по проводам подходит штеккер от гарнитуры телефона Nokia 301. По качеству звучания она просто ужасная, потому отрывать совсем не жалко (я припаял его ко вторым пистонам), а вот провода по цвету и количеству идеально совпадают с пистонами.

XIAOMI Piston II Gold действительно отличные наушники, и качеством сборки, и качеством звучания. Однако, нестандартный штеккер немного удручает, во всяком случае меня. Я не люблю лишний раз возиться. Надеюсь, эта короткая заметка кому-нибудь сэкономит немного времени.

Узнавайте о новых статьях быстрее. Подпишитесь на наши каналы в Telegram и Twitter.

Судя по тому, что вы читаете этот текст, вы дочитали эту статью до конца. Если она вам понравилась, поделитесь, пожалуйста, с помощью кнопок ниже. Спасибо за вашу поддержку!

Вы здесь: Главная страница » Разное » Переделываем XIAOMI Piston II Gold под обычный штеккер

Сергей Ткаченко создал этот сайт в далёком 2009 году, и с тех пор продолжает над ним работать, публикуя новые материалы о Windows и её приложениях практически каждый день. Посмотреть все записи автора Сергей Ткаченко

Автор Сергей Ткаченко Опубликовано 30 апреля 2014 30 апреля 2014 Рубрики Разное

Переделываем XIAOMI Piston II Gold под обычный штеккер: 18 комментариев

morfiyc :

Точно знаю что есть переходники с обычных наушников на айфоновские. Может и обратно есть если поискать. Гораздо проще было бы) и наверное симпатичнее.

РЕМОНТ наушников Xiaomi Mi Piston Fresh Bloom Black #piston3 #xiaomi #ремонт

Сергей Ткаченко :

Симпатичней точно бы было — факт.
Можно было бы купить отдельный штеккер и припаять к нему провода — вот этот вариант был бы оптимальным, но все магазины радиодеталей в моем городе далеко от места работы, да ещё и с графиком работы, совпадающим с моим, так что я не скоро бы добрался.

виктор :
Спасибо долго искал описание проводов в наушниках
Сергей Ткаченко :
Пожалуйста

Тема живая ? Нужна помощь в ремонте xiaomi. Некоторые моменты не понятны, т.к. я в первый раз проделываю эту процедуру. Хочу задать несколько вопросов. Отпишитесь, если кто увидит моё сообщение. Спасибо!

Сергей Ткаченко :
Рассказывайте, в чем у вас проблема.
Дмитрий :

Подскажите, пожалуйста каким образом можно вскрыть пистон для ремонта? Левый перестал работать. Спасибо

Сергей Ткаченко :
К сожалению, не знаю.
Я свои пока не разбирал

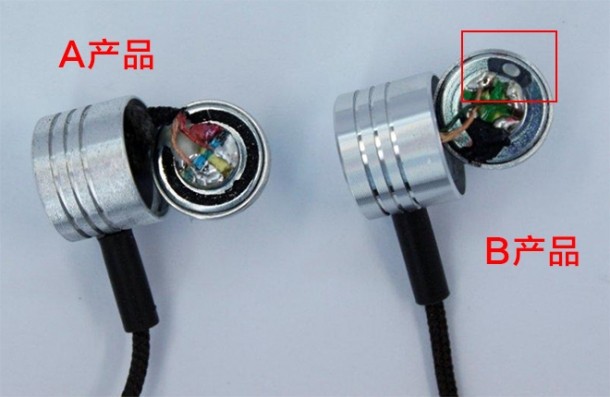

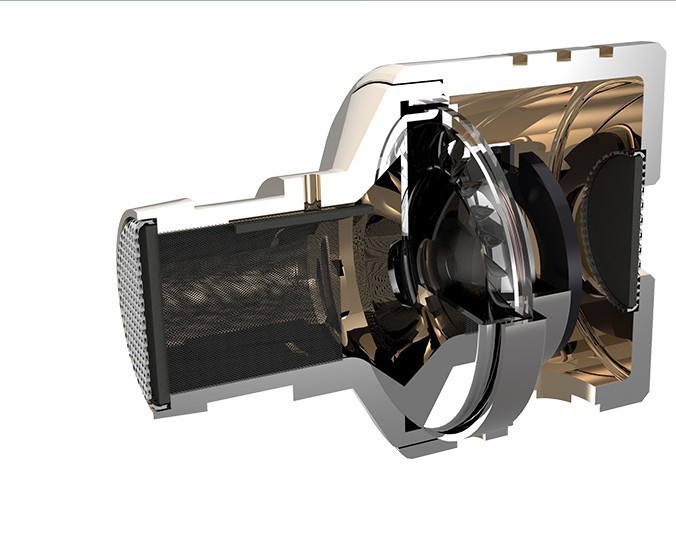

Чтобы разобрать пистон в наушниках Xiaomi Piston следует снять с него резинку. Затем взять небольшими щипчиками за выступ, на котором сидела резинка, другой рукой удерживая корпус пистона, аккуратно вытянуть выступ из корпуса. Внутри очень нежные проводки, поэтому тяните аккуратно, чтобы не пришлось их припаивать в случае обрыва.

вот тут видно как это

Источник: winreviewer.com

Пластиковая труба в качестве клея при ремонте бракованных Xiaomi Piston 3

Принесли мне на днях наушники Xiaomi piston. Вот-вот распакованные наушники, только что прибывшие со всеми нами любимого Aliexpress, оказались бракованными, со врожденным дефектом — оторванным проводком в разъеме. И как показывают комментарии магазина, случай этот далеко не единичный… Что ж, а мне как раз давно хотелось попробовать использовать пластиковую трубу в качестве термоклея.

Уж не знаю почему Xiaomi портит себе репутацию на мелочах, пусть китайцы сами разбираются, сегодня не об этом. Сегодня опять ремонт разъема и опять пластиковые трубы.

Я уже писал о том , как можно самостоятельно изготовить полноценный разъем для наушников, выплавив его из пластиковых труб.

Когда есть родной разъем обычно проще починить его, чем выплавлять новый разъем целиком. И как будет показано далее, можно использовать нарезанную пластиковую трубу, как полиэтиленовый клей, но обо всем по порядку.

Как бы там не было, первым делом необходимо разобрать.

Снимаем резинку с разъема наушников:

Удобно снимать резинку скатывая ее как чулок, предварительно засовывая под нее иглу и отрывая клей.

Сняв резинку, не торопитесь выворачивать ее. Одевать ее обратно так же удобнее раскатывая чулко.

Перерезаем провод и по началу видим 4 проводка. Золотых(желтых) проводка отвечающих за землю(G) два и один явно толще второго. Раскручиваем толстый и обнаруживаем под ним еще один проводок — микрофонный(зеленый — M) .

Отлично. Теперь у нас 5 проводков… А разъем 4-х контактный.

В статье “ Пять проводков на четыре контакта ” приводятся самые часто встречающиеся цветовые комбинации проводков, а так же способы самостоятельного определения назначения проводков.

Золой проводок который был толстым — это земля микрофона, а тонкий золотой — земля наушников. Скручиваем обе земли вместе и получаем 4 проводка

С самого разъема тем временем необходимо оторвать полиэтиленовый клей, которым залиты места пайки. После того, как контакты почищены, припаиваем проводки к разъему:

Втыкаем наушники в аудио устройство и проверяем все ли работает. Работает? ОК, едем дальше.

Если вы испытываете трудности с пайкой, возможно стоит начать с чего-то по проще, например “ Ремонт наушников голыми руками, без паяльника! ”

Находим кусочек пластиковой трубы, сантиметра 2-3, можно и больше и нарезаем его узкими полосками вдоль. Именно это Вы уже видели в обложке статьи:

Теперь положив кусочек пластика на разъем не работавших наушников приплавляем его краешек паяльником.

Под жаром паяльника пластик размягчается и ему можно придавать необходимую форму — гнуть, мазать и т.д. Удобнее “оборачивать” разъем в пластик, постепенно продвигаясь паяльником по кусочку пластика. Выглядит это дело следующим образом:

Когда круг пройден, переплавляем пластик и рядом делаем еще круг. И так пока не завернем пластиком весь разъем и часть провода. Еще лучше, если провод Вы пережмете колечком из толстой поволоки. Припаянные проводки должны оказаться вплавленными в пластик. Если слой пластика оказался мал — наплавляем поверх еще кусочек, и так до тех пор, пока не будет достигнута необходимая толщина.

Постепенными наплавлениями и вождениями паяльника придаем разъему необходимую форму.

Я старался сделать так, чтобы верхняя резиночка плотно села на пластик. В этом плане я немного даже перестарался XD и резиночки не хватило натянуться на весь разъем.

Но это даже хорошо — я оголил от трубного пластика пластмасску разъема, удлинив тем самым его тонкую часть. Это удобно когда на телефон, с которого прослушивается музыка, одевается чехол. В таком случае подобный разъем всегда дотянется до телефона)

Этот пластик очень надежен. Разъем, сделанный целиком из него уже благополучно прожил пол года каждодневного использования, и похоже, что переживет сами наушники :-D.

Перейти к общей статье по ремонту разъема наушников

Небесный Андрей/ автор статьи

Привет! В этом окошке авторы блогов любят мериться крутостью биографий. Мне же будет гораздо приятнее услышать критику статей и блога в комментариях. Обычный человек, который любит музыку, копание в железе, электронике и софте, особенно когда эти вещи пересекаются и составляют целое, отсюда и название — АудиоГик. Материалы этого сайта — личный опыт, который, надеюсь, пригодится и Вам. Приятно, что прочитали 🙂

Источник: audiogeek.ru

Как правильно разобрать наушники: беспроводные и проводные. Как разобрать блютуз гарнитуру

При этом, как и в первом случае, здесь тоже нашел видео с такой же проблемой и именно с правым наушником. Правда, у его автора дорожка не отрывалась от текстолита, контакт просто был плохо припаян и отвалился. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.

Как правильно разобрать наушники: беспроводные и проводные

Стандартные китайские наушники представлены парой проводов с двумя динамиками на одном конце и штекером на другом. В гарнитурах есть микрофон с панелью управления, где размещены кнопки для переключения треков, приёма вызовов и качелька громкости. Чтобы разобрать наушники для ремонта, модернизации или почистить их, нужны пара минут, аккуратные и точные движения рук, простейшие инструменты.

Общие правила вскрытия корпуса наушников разных видов (и предостережение)

Сломанные наушники, где из строя вышел один динамик или возле него повреждён кабель, можно отремонтировать. Для оценки ситуации и возможного ремонта необходимо открыть наушники. С одной стороны, их можно починить. Но без соответствующего опыта, знаний, ловкости рук и вследствие неаккуратности механизм защёлки на затычках или вкладышах легко ломается, рвутся кабеля, нарушаются места пайки. Вследствие работы металлическим инструментом на пластиковом корпусе остаются царапины и вмятины.

Мы рассмотрим основные правила и дадим общие рекомендации по разборке наушников: накладных, вкладышей, вакуумных, внутриканальных.

Чтобы вскрыть наушники, особые инструменты не нужны. Для большинства моделей достаточно крестообразной отвёртки соответствующего размера и профиля, тонкого острого предмета вроде лопатки для разбора телефона (на Алиэкспресс стоит пару десятков рублей), лезвия от канцелярского ножа, скальпеля.

Чтобы вскрыть наушники, особые инструменты не нужны. Для большинства моделей достаточно крестообразной отвёртки соответствующего размера и профиля, тонкого острого предмета вроде лопатки для разбора телефона (на Алиэкспресс стоит пару десятков рублей), лезвия от канцелярского ножа, скальпеля.

Распространённые причины поломки

Наиболее часто встречаются следующие причины поломки:

• Внутренние повреждения. К ним относится нарушение целостности разъёма, контактов, внезапная деформация мембраны или её разрыв.
• Внешние: перелом или разрыв кабеля, оторвался наушник или разъём.
• Выход из строя внутренних составляющих и внешней оболочки из-за старости.
• Небрежное обращение с аксессуаром, его загрязнение пылью, грязью, мелкими насекомым.
• Постоянное попадание воды внутрь наушников.

Определить, действительно ли наушники вышли из строя, довольно просто, обратив вимание на следующие признаки:

• Тихий звук или его отсутствие.
• Прерывание звучания, его периодическое пропадание.
• Механические повреждения.
• Полный разрыв кабеля или нарушение его целостной оболочки.

Если вы хотите, чтобы поломки возникали как можно реже, старайтесь держать наушники в чистоте, не надевайте их в дождливую погоду, не заламывайте провод, резко не дергайте его.

Кроме этого, приобретая данный аксессуар, следите за тем, чтобы его мощность и мощность основного устройства были практически одинаковыми. В том случае, если этот параметр будет разным, звук получится искажённым.

Если не работает один наушник

Не следует забывать о том, что выход из строя наушника может быть спровоцирован слишком сильным загрязнением

Прежде чем паниковать и выбрасывать, попробуйте их починить. Для этого следует произвести детальный осмотр и определить причину неисправности:

• Посмотрите на штекер наушника, хорошо ли он вставлен в определённое гнездо на приборе.
• В устройстве, к которому подключаются наушники, может не быть подходящего драйвера. Зачастую все необходимые драйвера находятся на диске, который идёт в комплекте с наушниками. Если его нет, придётся самостоятельно найти их в интернете.
• Детально осмотрите шнур. Возможно, в местах соединения со штекером или наушниками есть загибы, переломы или разрывы. Попытайтесь заменить повреждённый шнур, наладив нормальное звучание.
• Проблема может заключаться также в поломке динамика. Если наушник неразборной, аксессуар придётся выбросить. При желании починить его придётся заплатить немало денег за новый динамик и его качественную установку, потому что самостоятельно выполнить эту операцию в домашних условиях довольно сложно.

Теперь попробуйте поддеть одну часть и попытаться разъединить их. Для перехвата, чтобы корпус не «сел» на место можно использовать дополнительные приспособления, например, спички.

Резюмируя итоги

В начале ремонта, я не думал, что не смогу починить гарнитуру своими руками. Но оказалось, что это вполне реально при небольшом опыте ремонта электроники, только с начальными навыками пайки. Дочурка была рада, что снова может слушать музыку без проводов, а я получил дополнительный скилл самостоятельного ремонта и небольшой плюсик в карму.

Показательно, что не работает ни левый, ни правый наушник. То есть один и тот же заводской брак присутствует и там и там. Это со временем приводит к гарантированному выходу устройства из строя, т.к. тряска в процессе эксплуатации в любом случае будет присутствовать.

Производитель беспроводной гарнитуры Meizu Pop не потрудился закрепить аккумулятор в корпусе, из-за чего и происходят почти все поломки в данной модели. Болтающийся аккумулятор со временем просто отрывает дорожки с контактами от текстолита. Так же можно было сделать контакты аккумулятора гибкими, чтобы компенсировать вибрацию.

На креплении удерживающих магнитиков в корпусе док станции так же сэкономили. Они были плохо приклеены на своих посадочных местах. Здесь тоже требовались минимальные затраты, чтобы в принципе избежать возникновения данной проблемы.

Пол года назад я купил дочери в подарок беспроводные наушники Meizu Pop. Они были дороже самых бюджетных моделей аналогичных блютуз гарнитур примерно в три раза, хотя их характеристики не отличаются. Но меня подкупили их дизайн и компактность, для девочки такой подарок мне показался самым подходящим.

Особенности ремонта беспроводных наушников JBL TWS

Пометка в модели TWS говорит о том, что наушники является полностью беспроводными (true wireless). Они схожи по строению корпуса с популярной моделью Apple AirPods . Такие наушники требуют внимательности, так как изготавливаются из мелких пластиковых деталей. Для разбора беспроводных JBL наушников также понадобится инструмент с тонким, желательно металлическим концом. Это нужно, чтобы отделять пластиковые части, которые посажены на клей или просто соединены пластиковыми «защёлками».

Даже среди этого вида наушников JBL встречаются разные формы: продолговаты, сферические и прочие. Последние имеют «шов» по центру. Разбор наушников продолговатой формы следует начинать с нижней части, где есть съёмная крышка. Далее нужно снять пластиковую крышку с верхней части (там, где наушник соприкасается с человеческим ухом).

Часто для крепления этих деталей не используется клей. Так как в нём содержатся химические соединения, которые могут вызывать аллергические реакции.

Под крышкой находятся динамик, аккумулятор и микрофон. Если есть необходимость вынуть содержимое корпуса, удобнее всего это сделать пинцетом. При сборке наушника проблем возникнуть не должно. Он также легко станет на место, как и был снят, в том случае, если вы ничего не повредили.

Причины поломки гарнитуры JBL

На самом деле поломок в беспроводных наушниках может быть не так уж и много. Особенно таких, когда требуется из разобрать. Если, конечно, говорить о тех, которые мы можем починить в домашних условиях при наличии простых инструментов: паяльника, отвёртки, ножа. Самой частой проблемой в наушниках (и не только в беспроводных) является надлом провода. Это случается даже с TWS наушниками, у которых проводов нет вообще, кроме проводящих контакт внутри корпуса.

Ещё одной распространённой проблемой является «отживший своё» аккумулятор. Особенно, если вам не посчастливилось приобрести поддельную продукцию. В которой батарея внутри корпуса может вздуться за 6 месяцев активного использования наушников.

Накладные и полноразмерные – игровые, меломанские и студийные модели. Многое зависит от конструкции, но принцип единственный. Для ремонта и диагностики начинайте с динамика, к которому ведут кабеля.

Как разобрать вакуумные наушники

Если случилась поломка вакуумной гарнитуры около динамика, потребуется разобрать её. Алгоритм ваших действий должен быть следующим:

1. Найдите шов на корпусе наушника. На него необходимо воздействовать при помощи ножа или другого тонкого, но крепкого элемента. Для того чтобы шов разошёлся на корпус можно немного нажать плоскогубцами.
2. Когда корпус откроется вы сможете увидеть внутреннюю часть наушника. Это динамик с контактами. При помощи паяльника отсоедините повреждённые жилы, но прежде всего необходимо пометить цвет изоляции. Используйте маркер, чтобы в дальнейшем не запутаться.
3. От общего кабеля гарнитуры потребуется отрезать нерабочий элемент. У рабочего провода зачистите жилы и припаяйте их к контактам динамика. Чётко соблюдайте ваши пометки на изоляции.

Для диагностики правильности выполненной работы подключите гарнитуру к гаджету, включите музыку. Если всё работает как нужно, склейте половинку разобранного корпуса. По такому же принципу можно разобрать и блютуз гарнитуру.

Как разобрать большие беспроводные наушники

Если у вас вышли из строя большие наушники их также можно разобрать. Динамики спрятаны внутри корпуса, его разборка становится сложнее из-за того, что имеются скрытые шурупы и защёлки. Если при разборе вы не обнаружите все элементы, можете попросту сломать пластиковые детали.

ВАЖНО. У разных производителей наушников используются разные методы крепления, будьте внимательны.

Рассмотрим несколько основных вариантов:

• К примеру, для разбора гарнитуры Sennheiser HD203 для начала потребуется снять амбушюр. Эти мягкие прокладки прикреплены при помощи специальных защёлок, их легко можно отсоединить, вооружившись обычной пластиковой карточкой. Под мягкой прокладкой вы увидите 4 шурупа. Открутите их при помощи отвёртки.
• Половинки корпуса не склеены между собой. После того как вы скрутите шурупы не составит труда разъединить элементы. На передней панели установлены динамики именно к их контактам потребуется припаять новый провод, если старый вышел из строя.

Другие производители могут приклеивать мягкие накладки, в таком случае для их снятия потребуется воспользоваться ножом или отвёрткой. Крепление половинок может быть осуществлено при помощи шурупов или защёлок. При разборе гарнитуры будьте внимательны, не торопитесь, чтобы ничего не отломать.

Источник: morkoffki.net
