Доброго времени суток! Подскажите, как разобрать это соединение — шарнир? (самопроизвольно складывается) внутри серого поворотника так же был винтик, но его выкручивание ясности в процесс не привнесло. и мало ли кому понадобится фото платы, провод тут вынуть нельзя, но внутри ножки есть соединение, чтобы до него достать, нужно открутить плату и вытянуть немного с обратной стороны, отсоединяемые ли так клемники не вынимая непонятно, но мне кажется, что нет. может у кого есть видео порядка разборки лампы, я не нашел.
Добавить решение
Решения и ответы 7
Киберград 04.02.2020 23:07
Вам придётся разрушить шарнир, в дальнейшем можно использовать вместо него резьбовое соединение.
Комментарии
Отвертка на Киргизской 22.07.2017 09:34
Добрый день. Только экспериментальным путем. не инструкций не видео нет
Источник: www.servicebox.ru
Ремонт настольной лампы
Лампа Xiaomi Yeelight Desk Lamp с прищепкой и аккумулятором
Еще один интересный осветительный прибор вышел из под крыла Xiaomi Yeelight — настольная лампа (модель YLTD12YL) с аккумулятором и подставкой в виде прищепки, которая позволяет закрепить ее как на горизонтальной, так и на вертикальной поверхностях. Об этой лампе и пойдет речь данном в обзоре.

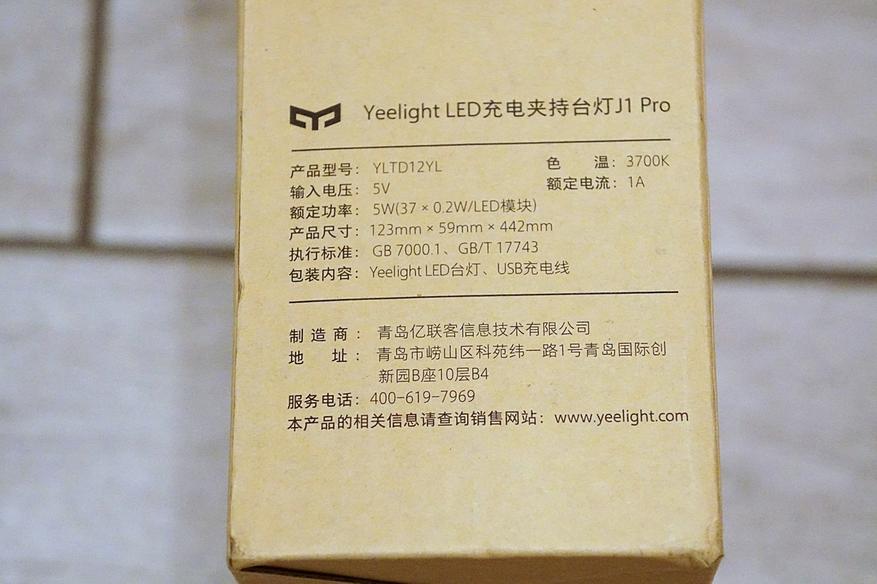

Лампа обладает мощностью 5Вт, цветовой температурой: 3700К и весьма емким аккумулятором на 1500mAh. Индекс цветопередачи CRI >90.

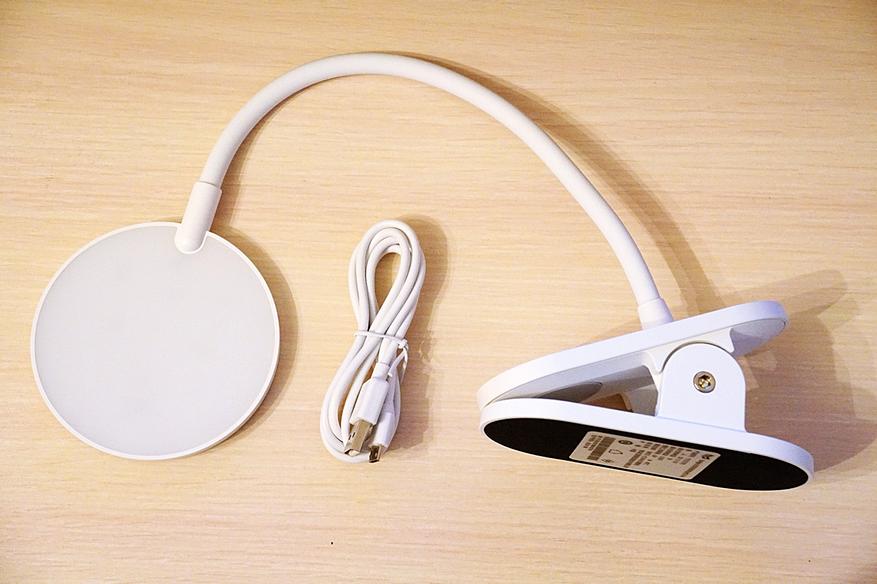

Комплектация: настольная лампа и зарядный кабель.
Лампа состоит из основания подставки-прищепки со встроенным аккумулятором, плоского и весьма тонкого осветительного элемента и гибкой стойки, их соединяющей, которая позволяет направить поток света, практически, в любую сторону и под любым углом.
Высота стойки около 290мм:
Диаметр осветительного элемента 95мм, толщина всего 9.5мм:
 |
 |
Разбираю лампу Xiaomi Mijia Smart LED
Толщина гибкой стойки около 9мм:
 |
 |

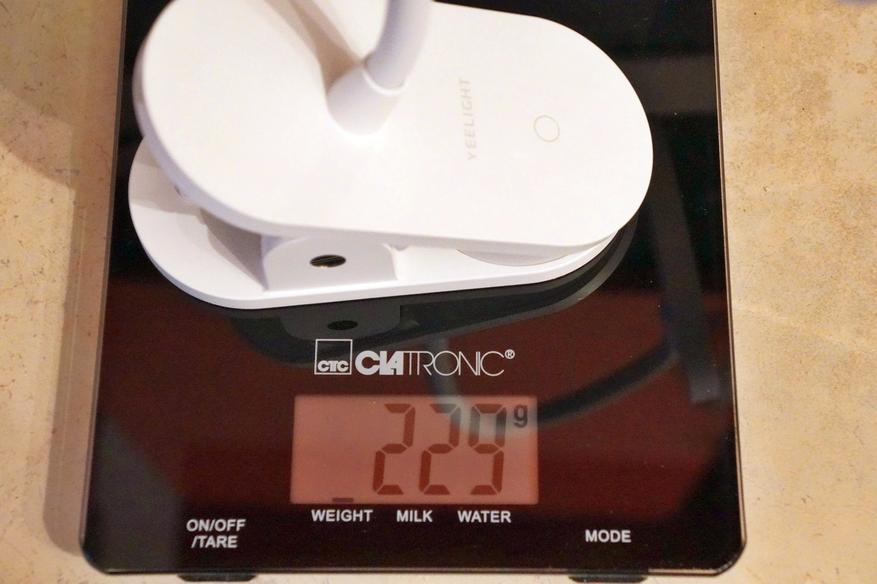

Вес лампы 230гр:
На основании расположена сенсорная кнопка включения лампы и переключения режимов яркости, которых у нее три (переключаются последовательно). Диммирования, то есть плавной регулировки, нет:
Прищепка достаточно мощная и позволяет фиксировать лампу почти везде, где это позволяет конфигурация места установки:
При параллельной установке частей прищепки, расстояние межу ними 30мм, максимально раздвигаются на 95мм:
 |
 |
Отличному сцеплению с поверхностью способствуют силиконовые накладки на внутренних сторонах частей прищепки, не позволяющие лампе соскальзывать с места крепления:
На верхней части прищепки, сзади, расположен зарядный порт и индикатор зарядки:

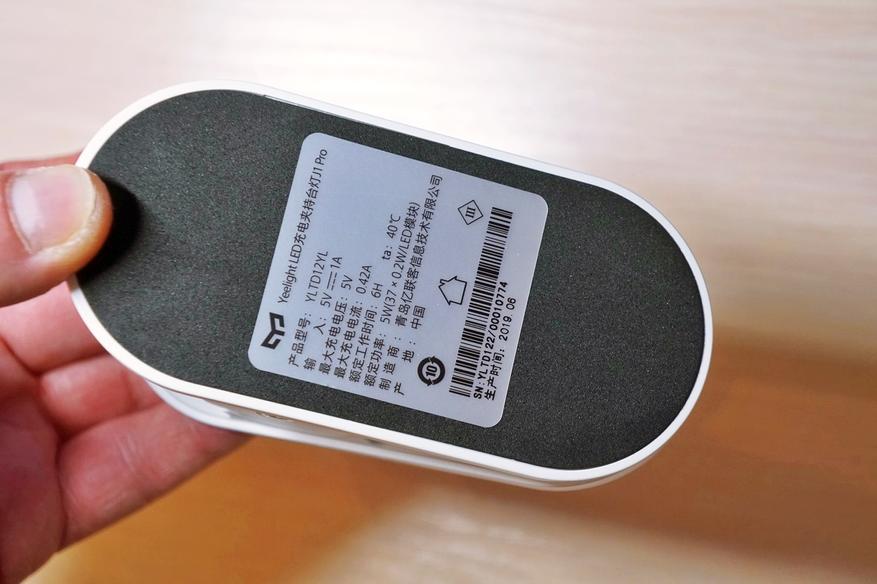

Помимо крепления прищепкой, лампу можно просто установить на горизонтальную поверхность, на нижней платформе противоскользящая накладка:

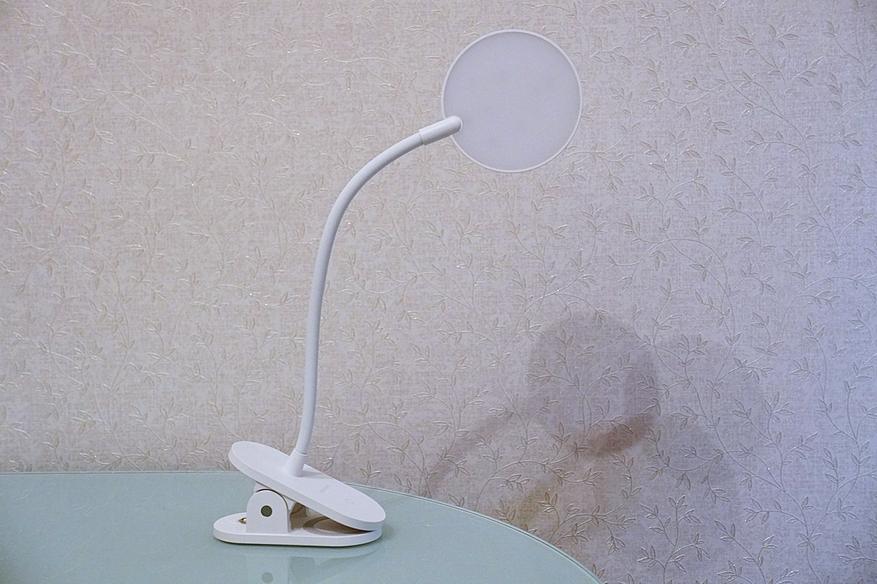

Гибкая стойка позволяет ее изгибать как угодно, и вращать вокруг оси осветительный элемент:
Даже на тонких столешницах (10мм) лампа удерживается хорошо:
Тут установлена на 16мм полке:
Пример фиксации на вертикальной трубе отопления (хотя, на нее лучше не вешать, т.к. напомню, что в верхней части прищепки расположен LI-Ion аккумулятор):
Как светит
Как я уже упомянул, у лампы есть три режима яркости. При включенном слабом режиме яркости лампу хорошо использовать в качестве ночника, при среднем и самом ярком можно читать и вышивать 🙂
В тонком осветительном элементе расположено 37 светодиодов, каждый мощностью 0.42Вт. Лампа дает белый равномерно рассеянный свет с цветовой температурой 3700К, что близко к естественному утреннему освещению.
Три режима яркости от самого яркого к слабому (именно так переключаются режимы):
 |
 |
 |

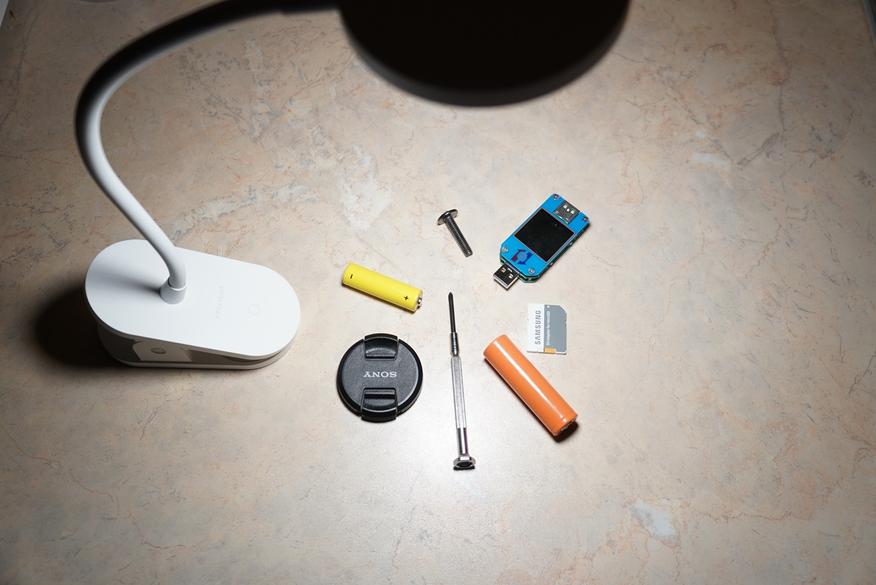

Вот сравнение в освещении предметов с высоты 265мм:
Совместил для удобства сравнения:
 |
 |
 |
Показания люксометра: Яркий 476lux; средний 242lux; слабый 51lux
 |
 |
 |
Отмечу, что если коснуться и подержать палец на сенсоре при включенной лампе, то она выключается, а последующее включение происходит именно с того режима в котором ее выключили, что удобно. При подключении кабелем к зарядке 5В лампа может работать в процессе зарядки.
Время работы от аккумулятора, в зависимости от режима: яркий — до 6 часов; средний — до 14 часов; слабый — до 50 часов.
Зарядка проходит током примерно в 0.5A, в течении 3 часов 45 минут, емкость аккумулятора соответствует заявленной:
 |
 |
В процессе зарядки горит красный индикатор, которой гаснет при ее завершении.
Подводя итог, хотел бы сказать, что лампа произвела очень хорошее впечатление: качественная сборка, три режима работы, позволяющие ее использовать и в качестве ночника и в качестве полноценной настольной — яркости хватает, хотя, конечно, размером она, несколько, уступает некоторым стационарным настольными. Отмечу отличную автономность, за счет емкого аккумулятора, компактность в «свернутом» виде и функциональность, как по настройке направления светового потока, так и возможности ее установить, почти как угодно, за счет мощной прищепки.
Купить можно тут:
JD.RU с купоном: JDXMAS4 или Aliexpress
Источник: www.ixbt.com
Как отремонтировать
настольную сенсорную LED лампу
Современные настольные лампы со встроенными светодиодами по электрической схеме мало чем отличаются от цокольной светодиодной лампы. Отличие заключается только в конструктивном исполнении. Драйвер обычно находится в основании лампы, а светодиоды – в излучателе.
Пришлось ремонтировать настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD, изображенный на фотографии. Лампа сначала перестала включаться с первого раза, а потом отказала полностью.
Как разобрать настольный светильник
Для ремонта лампы нужно было добраться до драйвера. Для этого потребовалось разобрать основание светильника.
Головки нескольких саморезов, скрепляющих половинки основания, были закрыты резиновыми кружками, одновременно выполняющими функцию ножек. Ножки удерживались с помощью липкого слоя. Для снятия ножек понадобилось поддеть их за край острым предметом. После этого с помощью крестовой отвертки саморезы были откручены и основание разобрано.
Электрическая схема и конструкция
печатной платы настольного светильника
В корпусе настольной лампы была размещена только одна печатная плата драйвера, закрепленная с помощью двух саморезов.
На основании светильника был закреплен разъем, на который с адаптера подавалось питающее напряжение постоянного тока 12 В. От разъема к плате шли два провода по которым на нее подавалось питающее напряжение. На фотографии это два нижних провода справа, красный и черный. По двум верхним проводам питающее напряжение подавалось на светодиоды.
Со стороны проводников на печатной плате было припаяно несколько резисторов, выпрямительный диод и микросхема типа HC8T0506, обеспечивающая сенсорное включение лампы и необходимый ток для диммирования светодиодов.
На противоположной стороне платы находилось два электролитических конденсатора и два активных элемента. Стабилизатор напряжения L7808 на напряжение 5 В, и ключевой n-p-n транзистор D808. Было еще три простых конденсатора и резистор.
Для удобства самостоятельного ремонта настольного светильника начертил его структурную электрическую схему, которая изображена на фотографии.
Питающее напряжение 220 В от бытовой электропроводки подается на выносной блок питания, который преобразует переменное напряжение в напряжение постоянного тока величиной 12 В. Такая конструкция настольной лампы удобна тем, что в случае полного перегорания блока питания его легко заменить другим стандартным.
Так как для работы микросхемы HC8T0506 нужно напряжение 5 В, то на входе схемы установлена микросхема L7808, снижающая напряжение до 5 В. Величина тока, необходимая для заданного свечения светодиодов обеспечивается с помощью транзистора D808.
В качестве источника света в настольной лампе установлено 12 светодиодов мощностью по 0,5 Вт. Как и во многих других led светильниках светодиоды подключены не правильно, параллельно четыре группы по три последовательно соединенных светодиода.
При такой схеме включения в случае перегорания одной из триад, ток через другие увеличится на 25%, что повлечет их перегрев и перегорание. Но, похоже, светодиоды были в лампе надежными, так как лампа до поломки при ежедневной эксплуатации отработала 7 лет.
Ремонт настольной светодиодной лампы
Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.
Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.
Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.
Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.
Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.
Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы — стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.
После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.
Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.
Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.
