Как разобрать Lenovo tab 7

Если вам необходимо открыть крышку планшета, прочитайте нашу статью. Мы расскажем вам, можно ли самостоятельно снять заднюю крышку и как обезопасить себя в ходе работы.

Как открыть крышку планшета?

Многие планшеты внешне создают впечатление монолитности. Не видно никаких защелок или винтиков, только различные разъемы и кнопки. Понятно, что это обманчивое впечатление, но, тем не менее, разобраться самостоятельно, как открыть крышку планшета непросто. Познакомьтесь с нашими рекомендациями, и вы сможете сделать это.

Прежде, чем приступить к разборке планшета, необходимо подумать, есть ли в этом необходимость. Если вы не владеете навыками работы с электроникой, лучше сразу отнесите свой девайс к специалисту. Вы вряд ли сможете решить проблему, а повредить что-нибудь внутри — легко.

Для многих цель съема крышки — это замена аккумулятора. Но в отличие от ноутбуков и сотовых телефонов, в планшетах он спаян с материнской платой. Если вы умеете очень аккуратно паять, можете попробовать разобрать свой девайс. В противном случае, этого делать не стоит.

Lenovo Tab4 7 TB-7504X Замена разъема зарядки

Открываем крышку

Открыть заднюю крышку любого планшета не очень легко, поэтому попробуем разобраться в базовых этапах работы. Если вы являетесь обладателем редкой модели, лучше почитать соответствующие рекомендации на профильных форумах или же обратиться за помощью к специалисту.

Digma Optima 10.5 3G замена тачскрина

В этом видео расс…

Как разобрать планшет Digma Plane 7.8 3G PS7008EG

В этом видео мы покажем как разобрать планшет Digma Plane 7.8 3G. Вы узнаете на что нужно обратить внимание при разб.

Для работы вам понадобятся:

• набор отверток, включающий прямую, крестовидную, трех- и шестигранную;
• гитарный медиатор или пластиковая карточка;
• термофен.

Ход работы

1. Прежде всего, хорошенько осмотрите планшет. Перед тем, как снять заднюю крышку, у многих моделей необходимо открутить винты или отщелкнуть фиксаторы. Фиксаторы, скорее всего, вы заметите, а вот шурупы могут быть спрятаны под резиновыми заглушками. Если вы увидите такие, то аккуратно подцепите и проверьте, нет ли под ними шурупов.
2. Шурупы обнаружены. Подберите в своем наборе отверток подходящую и открутите их. Если есть фиксаторы, отщелкните их.
3. Теперь начинается очень кропотливая работа. Потихоньку подденьте медиатором или пластиковой карточкой крышку планшета. Делать это необходимо предельно осторожно, чтобы не повредить хрупкие компоненты техники. В большинстве случаев работа по снятию задней панели на этом и заканчивается. Но есть и модели, которые трудно открыть.

Трудности снятия крышки

К аппаратам, которые трудно открываются, относится продукция Apple. Планшеты такого типа разбираются очень сложно, поэтому хорошо подумайте, перед тем, как делать это. У некоторых моделей для дополнительной фиксации и защиты от несервисного обслуживания, задняя панель посажена на клей. Вот тут нам и пригодится термофен.

Разборка, ремонт, замена USB Lenovo TAB4 8

В XXI веке жизнь человека тесно связана с различной цифровой техникой. Даже ребёнку трудно представить свою жизнь без различных гаджетов. Как раз-таки, по вине детей чаще всего происходят поломки компьютеров, игровых приставок, смартфонов. Многие люди, по тем или иным причинам, не желают обращаться в сервисные центры, за помощью профессиональных мастеров.

Отремонтировать технику в домашних условиях, конечно можно. Но далеко не каждый знает, как разобрать планшет, мобильный телефон или даже мышку своими руками. Разберемся с поломками «таблетов», и узнаем как его открыть и починить.

Представленная инструкция подойдёт для многих планшет. Хоть они все и отличаются внешне, по сути различий в разборе устройства практически нет.

Информация в статье подойдёт для обладателей гаджетов от следующих производителей: Wexler, Wacom, PiPO, Prestigio Multipad, Digma, Huawei, Chuwi, Teclast, Cube, FNF, Onda, Colorfly, Ainol, Ramos, BQ, Irbis, Explay, Ginzzu, teXet, Vertex, Mystery, Qumo, Dexp, Oysters, Supra, No-name, и также актуальна для таких брендов как: Apple, Lenovo, Microsoft, Acer, Asus, Sony, Samsung Galaxy Tab.

Весь процесс состоит из нескольких этапов:

1. Снятие задней крышки.
2. Отделение передней панели.
3. Извлечение аккумулятора.
4. Работы с дисплеем.
5. Рассмотрим каждый этап подробно.

Прежде чем приступить к разбору гаджета, следует помнить, что ваше неквалифицированное вмешательство может навсегда вывести аппарат из строя. Не аккуратное обращение с инструментом может повредить контакты, материнскую плату, экран или главный процессор устройства.

Необходимый набор инструментов для разборки

Для того чтобы вскрыть какое-либо устройство, необходим набор инструментов. В случае с ремонтом планшетного компьютера Он выглядит следующим образом.

• Специальные набор фигурных отвёрток. На различных девайсах присутствуют винты различного форм-фактора. Подобный комплект отвёрток с разнообразным сечением как нельзя кстати придётся при починке.
• Тонкий нож или пластиковая лопатка. Поможет вскрыть плотно прилегающие друг к другу элементы корпуса. Можно использовать гитарный медиатор.
• Хирургический пинцет. Справиться там, где пальцами не подлезть.
• Супер — клей или скотч. Многие элементы производитель крепит именно при помощи скотча. Понадобятся после ремонта, чтобы вернуть всё на исходные позиции.
• Паяльный фен. Понадобится при отсоединении сенсора от матрицы, и защитного стекла от рамки корпуса.

Основные этапы работы

Поломок, послуживших причиной разбора Андроид планшета, может быть масса: разбилось стекло, не включается, требует замены гнездо зарядки, не получается извлечь или вставить симку.

Снятие крышки

• Внимательно ознакомьтесь с инструкцией (идёт в комплекте с устройством или посмотрите в интернете).
• С использованием пластиковой лопатки, медиатора или тонкого ножа, найдите крепящие фиксаторы. На различных моделях они расположены в разных местах. Старайтесь не повредить их. В дальнейшем сложно будет собрать девайс обратно.
• Осмотрите корпус на наличие винтов и шурупов. Если таковые есть, выкрутите их при помощи подходящей фигурной отвёртки.

Вскрываем верхнюю часть

Передняя часть вскрывается аналогичным способом. Нужно отщёлкнуть все фиксаторы. Обратите внимание на шурупы внутри планшета, после снятия задней крышки. Некоторые из них проходят насквозь и держат рамку передней панели. Все действия выполняйте крайне аккуратно, чтобы не разбить монитор.

Отключаем шлейфы

Шлейф – это плоская полоска проводов. В зависимости от назначения имеет разную ширину. Как правило, самый широкий из них идет от материнской платы к дисплею. Узкими шлейфами подсоединяют микрофон, динамики, кнопки управления громкостью, батарея.

После того как пластиковый корпус будет отделён от основного железа, осмотрите внутренности гаджета. При помощи пинцета осторожно отсоедините все шлейфы.

Будьте осторожны! Порванный шлейф практически невозможно восстановить. Придётся вбить в навигатор адрес ближайшего магазина радиодеталей.

Вытаскиваем аккумулятор

Аккумуляторная батарея в «таблетах» встроенная, и подключена к устройству шлейфом. Её не получится извлечь как батарейку из телефона. В большинстве случаев крепится на двухстороннем скотче, шурупах либо клеевой основе. Воспользуйтесь одним из инструментов из своего набора, в зависимости от способа крепления. Извлеките батарею.

Работы с экраном

Здесь как никогда пригодятся «прямые руки». Работая с феном, из-за недостатка опыта, можно полностью «убить» самые дорогостоящие детали планшета: сенсор, матрицу дисплея и материнскую плату. Дальнейший ремонт в таком случае обойдётся в копеечку. Проще купить новый гаджет.

Экран представляет собой три элемента: защитное стекло, тачскрин, матрица монитора. Чтобы отделить тачскрин от матрицы, нагрейте его феном по краям. Под действием температуры клей расплавится, и дальнейшее отделение не составит труда.

Чтобы отделить защитное стекло от корпуса, воспользуйтесь пластиковой картой. С её помощью отщёлкните фиксаторы, которые находятся на передней панели. Если в процессе некоторые из них выйдут из строя, для того чтобы вернуть технике прежний вид, нам поможет двухсторонний скотч, или несколько капель клея.

Источник: kreslomeshokopt.ru

ремонт планшета ЛЕНОВО 6700

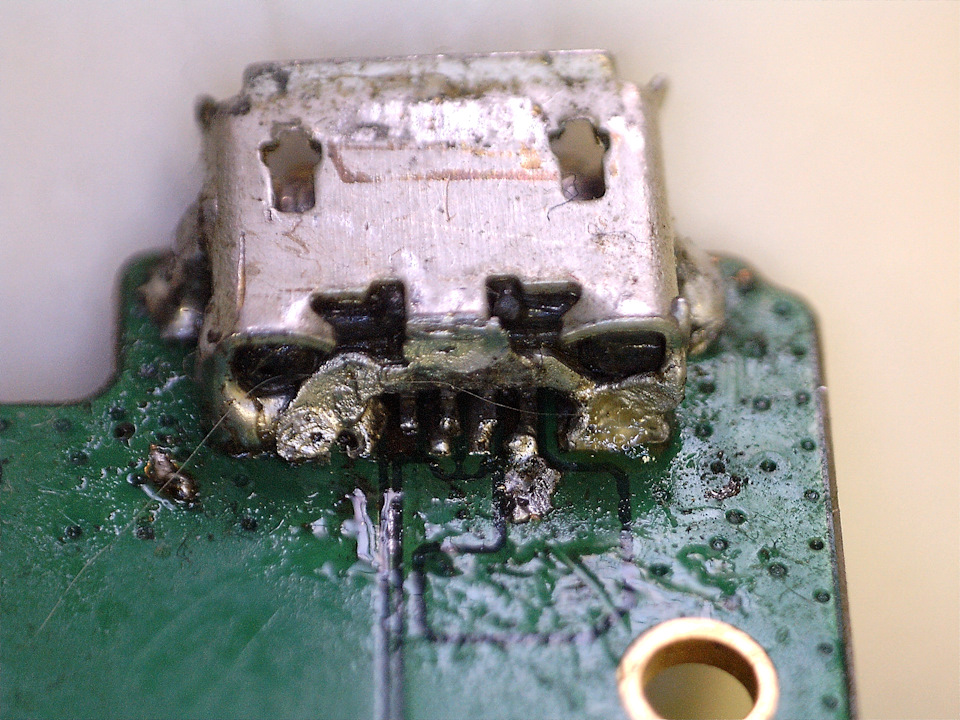

принесли планшет после неоднократных попыток ремонта в «сервисе».

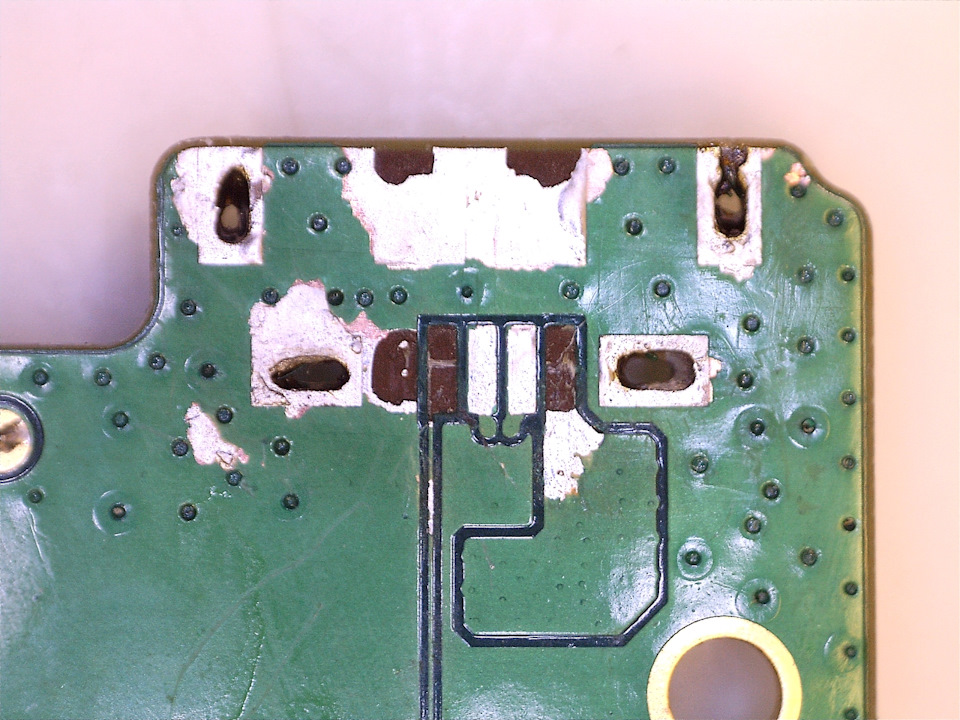

отпаял старый разъем термовоздушным паяльником, почистил плату оплёткой

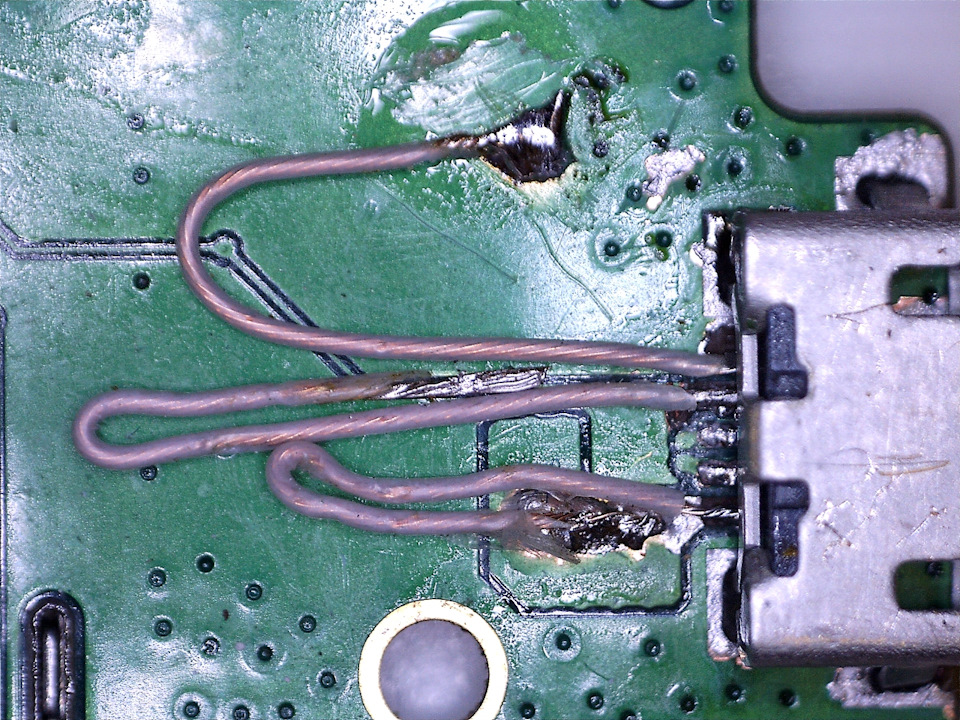

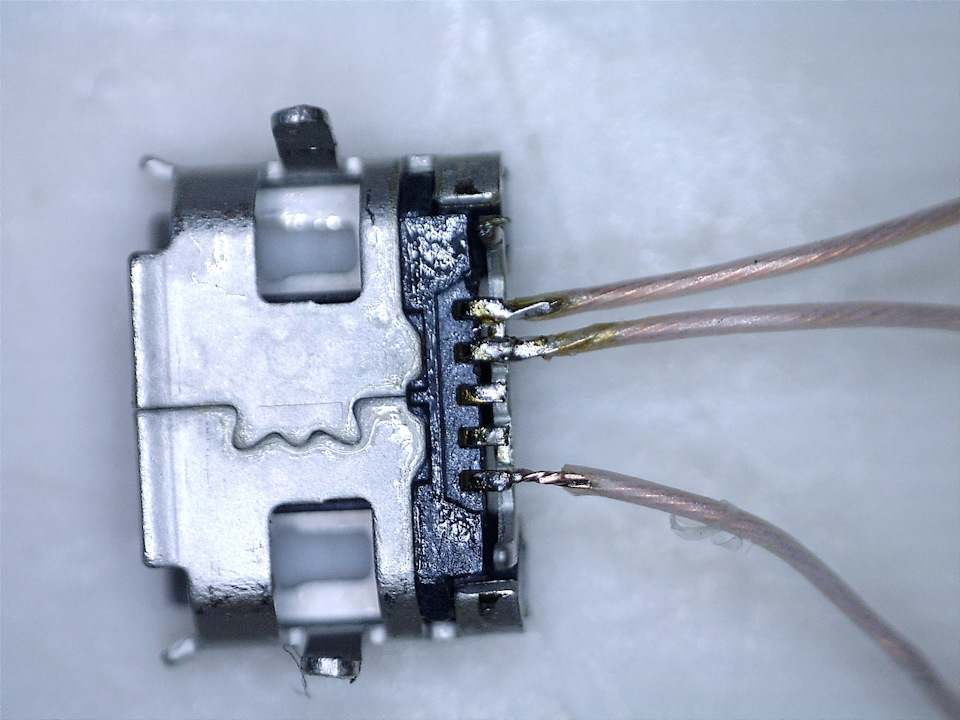

картина не утешительная-нет 3-х дорожек, принято решение удлиннять ноги новому разъёму

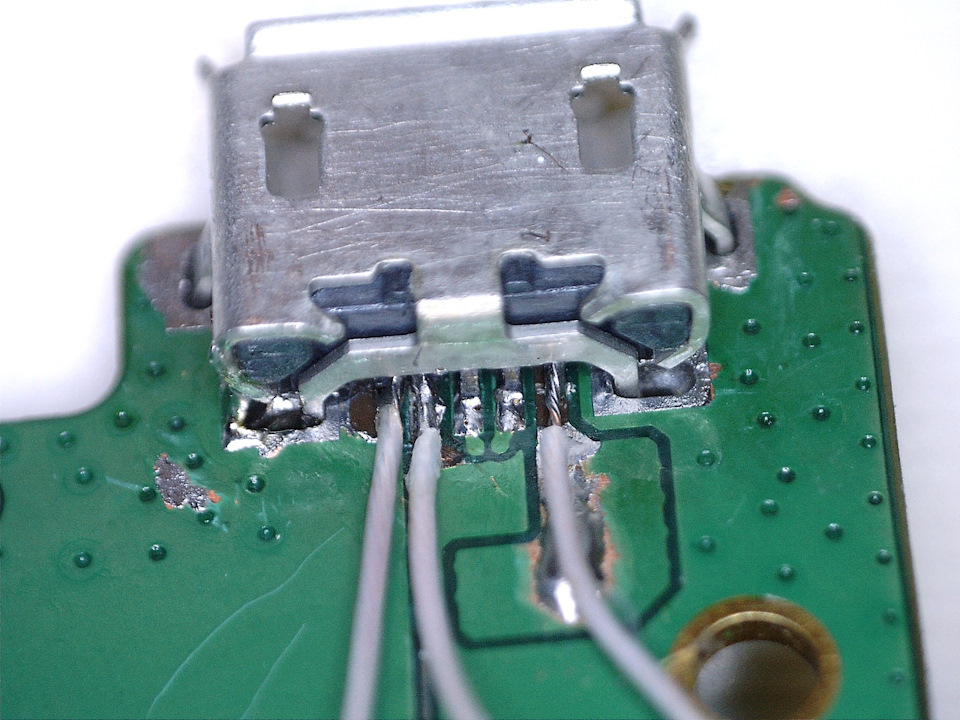

дальше всё просто паяем

паял 20-ти ватным паяльником с заточенным жалом с применением увеличилки, контроль(и фото тоже) под USB микроскопом. после сборки всё заработало. профессионально такими ремонтами не занимаюсь, но навыками пайки владею.

17 ноября 2019
Поделиться:

Супер, тоже пытался несколько раз перепаивать юсбшки, подлые они ))))

Нужно жестко закрепить контакты, в таком исполнении все оторвут с остальными дорожками

не стоит беспокоится, всё закреплено припоем и крепким словцом.

Ну ты же с душой а в сервисе по…Вчера сам забрал скороварку с сервиса написали ремонту не подлежит гарантия кончилась, а стало еще хуже проверить на месте Нет возможности Как не крути мой КОСЯК.

Как по мне ЮСБ разъем настолько убитый, что лучше было бы его заменить

в тексте -«принято решение удлиннять ноги новому разъёму»

Ну, вообще-то разъём всегда меняется на новый по умалчиванию. А по теме, обычное рукожопство, можно сделать намного аккуратнее, без проводов.

расскажите вариант решения проблемы без проводов.

Кинуть аккуратно лужонку совсем не вариант?) Нафига там мгтф вообще не понятно, да и практически в всех планшетах места децел и плата на место не станет.

всё на место встало и замечательно работает. а каким проводом обеспечена работоспособность гаджета клиента не интересует. по технологичности исполнения работ и принимая во внимание конструктивные особенности разъёма и места его монтажа мною принят такой вариант.

а про USB микроскоп по-подробнее можно?

что именно интересует?

я думал, что будет самоделка какая то. А покупной неохота. Спасибо

Несуществующий пользователь
Без машины

что именно интересует?

И про увеличилку тоже расскажите.

Мне как раз такой не хватает — чтобы разобрать разъём, нужно в нём тонкой иглочкой отжать защёлки микроконтактов.
И позарез не хватает каой-нибудь увеличилки, через которую можно смотреть во время работы, очков +1 от слепошарости не хватает.
Пока думаю, как примастрячить плоскую линзу со встроеннной подсветкой.

моя увеличилка-объектив от какой-то техники 20-х, ещё есть очки +3 для тонких работ и конечно часовые увеличилки 3-х и 10-х.

Несуществующий пользователь
Без машины

С мощными очками или наглазными лупами всё понятно, но я предполагаю что-то типа штатива, на котором будет в постоянной позиции увеличительное стекло и будет подсветка. Пока у меня из всех роскошеств только плоская бифокальная лупа.
А хотелось бы вот это www.wildberries.ru/catalo…/detail.aspx?targetUrl=SG

Зачёт.
А того …(micter-Cmitt777)… чудака только банить

МГТФ эт конечно жестко и по «оборонному»)))
За реализацию плюс. Но в будущем, используйте в таких случаях ( когда пятаки оторваны только под площадкой, и рядом есть к чему цепляться) просто перемычки. А если нужно трассировать, то рекомендую эмалированый провод, можно достать из провода гарнитур к примеру.

Не нужно слишком «утолщать» в данном случае МГТФ-ом. На таких расстояниях, пара жилок по 0.1 мм скроченых вместе, вполне прокачивают более полутора ампер.

спасибо за совет, но привычка делать навсегда сильнее.

впайка МГТФ тут не дает «навсегда». Это не тот случай. Тут чтоб «навсегда», нужно уделить внимание креплению корпуса разъема к плате. А толщина проводника тут роли никакой не играет, относительно продолжительности службы предмета.

А в случае ненадлежащего крепления разъема, либо просто следующего, очередного варварского его вырывания, МГТФ сделает обратное- он оторвет остатки контактных площадок. Ибо он «сильнее» их. И в итоге, будет только хуже.А если пропаяно «волосами», то они благополучно просто оторвуться, и можно будет по новой их распаять., вот это тоже имейте ввиду.

оторванный разъём как раз и будет висеть на МГТФ(длинна позволяет). оторвут вероятнее с куском платы-за пайку ручаюсь.

Действительно в случае слишком хорошего закрепления корпуса есть риск что оторвут с платой потом но как правило это крайне редко происходит.
Я бы взял провод многожильный 1,5-2,5 кв.мм, распушил его, и взял одну жилу. Маску рядом с оторванными пятаками снял и кинул бы напрямую.

У супруги на samsung j7 отвалился usb разъём, принёс в сервис, говорят, мол — делов дофига, давайте 2300, потому, как разъём стоит 1600 + работа. Я тут же «погуглил» и послал их на х*р.
В итоге — купил разъём за 90 р. и за 15мин. перепаял…
такие вот дела)

когда есть где купить комплектуху-уже хорошо.

Я езжу на Bugatti Type 46

У супруги на samsung j7 отвалился usb разъём, принёс в сервис, говорят, мол — делов дофига, давайте 2300, потому, как разъём стоит 1600 + работа. Я тут же «погуглил» и послал их на х*р.
В итоге — купил разъём за 90 р. и за 15мин. перепаял…
такие вот дела)

Перестань сказки рассказывать

Я могу такой же разъем за 15 минут поменять. 7-ка на болтах. Там выклеивать морду не надо.

Я езжу на Bugatti Type 46

Да я смотрю вы там на Украине все всё можете, а по факту только майданы и устраивайте.

Вам плохо? Может скорую?

Я езжу на Bugatti Type 46

У нас нет скорой.

mister-smitt777

Перестань сказки рассказывать

У супруги на samsung j7 отвалился usb разъём, принёс в сервис, говорят, мол — делов дофига, давайте 2300, потому, как разъём стоит 1600 + работа. Я тут же «погуглил» и послал их на х*р.
В итоге — купил разъём за 90 р. и за 15мин. перепаял…
такие вот дела)

Вап повезло что при разборке телефона у вас не разбился дисплей. Современные Самсунг ремонтируются через одно место

Дисплей не приклеен.

я и говорю что повезло

Судя по пайке, сервис был по ремонту кастрюль

что-то я сомневаюсь, что там могут ремонтировать что-либо.

Судя по пайке, сервис был по ремонту кастрюль

Это была не пайка, а лепнина)))

Я езжу на Ford Escort Mk5

Да, накакали знатно! Спецы!

Лишний труд с пайкой проводов на ноги разъёма. Целесообразнее посадить разъём на плату, а к ногам паяться голым проводом сечением 0,1мм.
Земля и питание на фото вообще вплотную. Каплей олова можно было обойтись…
А «сервисмены» и прогреть толком не могли припой, судя по виду)

к примеру шлейф IDE пустить на жилы) МГТФ толстоват

МГТФ многожильный, пару волосин от его пучка скрутить и облудить можно

Лишний труд с пайкой проводов на ноги разъёма. Целесообразнее посадить разъём на плату, а к ногам паяться голым проводом сечением 0,1мм.
Земля и питание на фото вообще вплотную. Каплей олова можно было обойтись…
А «сервисмены» и прогреть толком не могли припой, судя по виду)

сечение 0,1 выдержит 1,5 А зарядки? земля и питание как раз крайние контакты.

Выдержит конечно. Я знаю распиновку)

Несуществующий пользователь
Без машины

Сервисы сейчас многие имеют «очень квалифицированных специалистов с ровными руками» ))) А твои кривые и не оттуда растут 😉

не оттуда-значит не руки, а я ими ем.

Если что, это сарказм был ))) Работа как по мне то зачет.

я уж испугался-не ногами ли ем.

Фена вам не хватает, после очистки платы корпус разъема необходимо залудить и феном посадить на место, далее пропаиваются монтажные ножки разъема и далее контакты. Которых не хватает наращивают обычным медным проводом из катушки какого-нибудь советского телевизора))) сечение +- волос
А так видно что любите это дело и делаете аккуратно удачи!)

после посадки разъёма к контактам не подлезть паяльником(конструкция разъёма не позволяет). обмоточный провод в таких местах не применяю(по плюсовому контакту бегает до 1,5 А)

Жало у вас не той конфигурации, все там нормально выдерживает) чистая медь))) можно было из вашего провода жилу вынуть и этого было бы достаточно

запас по сечению питания не повредит.

дорожки на плате страдают от толстых проводов

пускай страдают, меня их личная жизнь не беспокоит.

Я езжу на LADA Калина универсал

Потому что в сервисах работают тупые ютуберы.
При мне в сервисе мастер тупой, с включенном на всю ( порядка +500С) паяльник, красным от накала, выпаивал MicroUSB из платы смартфона.
И это при наличии в станции рабочего Фена.
И это в сетевой мастерской Айфон Клуб, они собирают мастеров, тупых лохов, и разводят лохов клиентов.
Сам занимаюсь ремонтом, и на месяц устроился к ним, посмотреть как работают «Мастера»
Вообще не советую обрашатся в мастерскую, если вы того мастера, незнаете хотя бы лет 5, что он работает.
Там все почти такие, и после «ремонта» ваш аппарат проработает полгода мах, и пропишется навсегда, либо будет непригодный к ремонту.
Так как ремонт там делают, на удачу.

Мне паяли под микроскопом тачскин к дисплею установил он глючит а потом перестал работать, снял аккуратно обычным паяльником пропаял все супер работает

Потому что в сервисах работают тупые ютуберы.
При мне в сервисе мастер тупой, с включенном на всю ( порядка +500С) паяльник, красным от накала, выпаивал MicroUSB из платы смартфона.
И это при наличии в станции рабочего Фена.
И это в сетевой мастерской Айфон Клуб, они собирают мастеров, тупых лохов, и разводят лохов клиентов.
Сам занимаюсь ремонтом, и на месяц устроился к ним, посмотреть как работают «Мастера»
Вообще не советую обрашатся в мастерскую, если вы того мастера, незнаете хотя бы лет 5, что он работает.
Там все почти такие, и после «ремонта» ваш аппарат проработает полгода мах, и пропишется навсегда, либо будет непригодный к ремонту.
Так как ремонт там делают, на удачу.

Сейчас зарплаты у мастеров невелики, не стоит удивляться, что туда набирают студентов и прочих ютуберов.

Потому что в сервисах работают тупые ютуберы.
При мне в сервисе мастер тупой, с включенном на всю ( порядка +500С) паяльник, красным от накала, выпаивал MicroUSB из платы смартфона.
И это при наличии в станции рабочего Фена.
И это в сетевой мастерской Айфон Клуб, они собирают мастеров, тупых лохов, и разводят лохов клиентов.
Сам занимаюсь ремонтом, и на месяц устроился к ним, посмотреть как работают «Мастера»
Вообще не советую обрашатся в мастерскую, если вы того мастера, незнаете хотя бы лет 5, что он работает.
Там все почти такие, и после «ремонта» ваш аппарат проработает полгода мах, и пропишется навсегда, либо будет непригодный к ремонту.
Так как ремонт там делают, на удачу.

привычка ремонтировать на всегда

Потому что в сервисах работают тупые ютуберы.
При мне в сервисе мастер тупой, с включенном на всю ( порядка +500С) паяльник, красным от накала, выпаивал MicroUSB из платы смартфона.
И это при наличии в станции рабочего Фена.
И это в сетевой мастерской Айфон Клуб, они собирают мастеров, тупых лохов, и разводят лохов клиентов.
Сам занимаюсь ремонтом, и на месяц устроился к ним, посмотреть как работают «Мастера»
Вообще не советую обрашатся в мастерскую, если вы того мастера, незнаете хотя бы лет 5, что он работает.
Там все почти такие, и после «ремонта» ваш аппарат проработает полгода мах, и пропишется навсегда, либо будет непригодный к ремонту.
Так как ремонт там делают, на удачу.

Обновлять то аппараты надо, мастера и стараются!)))

Я езжу на Bugatti Type 46

Потому что в сервисах работают тупые ютуберы.
При мне в сервисе мастер тупой, с включенном на всю ( порядка +500С) паяльник, красным от накала, выпаивал MicroUSB из платы смартфона.
И это при наличии в станции рабочего Фена.
И это в сетевой мастерской Айфон Клуб, они собирают мастеров, тупых лохов, и разводят лохов клиентов.
Сам занимаюсь ремонтом, и на месяц устроился к ним, посмотреть как работают «Мастера»
Вообще не советую обрашатся в мастерскую, если вы того мастера, незнаете хотя бы лет 5, что он работает.
Там все почти такие, и после «ремонта» ваш аппарат проработает полгода мах, и пропишется навсегда, либо будет непригодный к ремонту.
Так как ремонт там делают, на удачу.

Вижу ты хороший мастер, оборудование постоянно обновляет.

Я езжу на LADA Калина универсал

Стремлюсь им быть.
А какой есть, судить клиентам.
Свою работу полностью с фото и видео отчётом делаю, и если косячу, есть где увидеть клиенту.

Источник: www.drive2.ru

Lenovo Tab M7 (TB-7305F/X) как разобрать? LENOVO TAB M7 DISASSEMBLY/ TAB M8 (TB-8505F/X)- аналогично

В данном видео мы произведем неполный разбор планшета Lenono Tab M7 (TB-7305X) для замены разъема питания. Для этого придется отклеить дисплейный модуль. В отличии от подобных планшетов этого производителя, задняя крышка на на нем не снимается. Разбор планшета Lenovo TAB M8 (TB-8505F/TB-8505F) производится аналогично!

Кадры из видео

Тэги из видео
Комментарии пользователей:
2023-01-18 09:13:41

Що робить єслі він не включається чорний єкран но він заряжається

2023-01-17 16:32:18

Можеш пж сказать що робить єлсі одірвалися ті дві штуки

Anvar Rysmetov
2022-06-23 16:46:27

подскажите пожалуйста где на плате этой модели расположена антенна вай фай ? я не специалист но мне нужно припаять вывод для внешней антенны
антенн я нашел 3 шт сверху слева и справа и одна снизу через провод идет кто из них кто понять немогу

2022-04-12 15:49:28

Здравствуйте.
Как удалить контакты с планшета леново таб 7? Спасибо за ответ

2022-03-13 07:18:30

Ничего полезного, можно было бы ещё показать как плата снимается и батарея.

Іван Іванов
2021-12-11 04:03:28

Планшет lenovo tab m, когда экран заблокирован иногда срабатывает динамик (начинает издавать какие-то звуки ГУДИТ), привожу в чувство дисплей, перестаёт издавать звуки, снова ставлю на блок — снова гудит. Так бывает редко, но это неприятно. Подскажите пожалуйста в чём причина?

2021-10-20 19:39:29

Как называется плата?

2021-08-26 16:33:48

Шлейф с дисплея снимается ? Потому как с Али дисплеи продаются без шлейфа

Калампыр Мухтарова
2021-08-03 03:52:13

На этот планшет можно вставить симку

InControVert
2021-05-14 18:53:36

Это хорошее видео, чтобы увидеть, как вы развязать все Но не как повторно прикрепить стекло у меня возникли проблемы, что мой экран отохвл сам по себе не знаю, как так я срочно нужно знать, как повесить стекло на передней части на задней части стекла поэтому только подключен к этому разъему на заднем корпусе, но не оставаться сидящим или связаны друг с другом. он не придерживается, что заднее жилье. Ты можешь мне помочь??

InControVert
2021-05-14 18:51:09

It’s good video to see how you untie everything But not how to re-attach the glass I’m having a problem that my screen has come off on its own don’t know how so I urgently need to know How to hang the glass at the front back on the rear part the glass is therefore only connected to that connector on the rear housing but does not stay seated or related to each other. it doesn’t stick to that rear housing. can you help me ??

Источник: www.enjoytoys.ru
