Разборка китайской техники – процесс не всегда понятный и очевидный. Болты и крепления порой спрятаны в самых неожиданных местах. Для того, чтобы облегчить вам доступ к внутренностям портативной колонки TG109, я подготовил для вас пошаговую инструкцию.
Как разобрать TG109 – пошаговая инструкция
- Снимаем защитные колпачки у крепления силиконовой ручки. Под ними скрываются саморезы, удерживающие крепление и боковую декоративную накладку.Откручиваем два самореза.
- Снимаем боковые накладки. Удерживаются они на пластиковых защёлках. Сидят они довольно плотно. Для того, чтобы не повредить колонку, воспользуйтесь пластиковым медиатором.
- После снятия боковых накладок нам будут доступны саморезы, крепящие пассивные излучатели с торцов колонки. Откручиваем их все и снимаем излучатели.
- Снимаем подставку. Саморезы, которые крепят её к корпусу, спрятаны под резиновыми накладками.
- Снимаем накладку для разъёмов зарядки и подключения внешних источников
- Отклеиваем резиновую накладку с кнопок управления. Под ней четыре самореза. Откручиваем их.
- С торцов колонки декоративная ткань приклеена на термоклей. Аккуратно отклеиваем её, поддевая отверткой. Отклеивается довольно легко.
- Снимаем ткань с колонки, стягивая её как чулок.
- Откручиваем восемь саморезов, соединяющих половинки корпуса колонки.
- Разъединяем корпус и получаем доступ к внутренностям.
Разбираем колонку, xiaomi mi Bluetooth Speaker,мелкий ремонт)
XiAOMi БАС ПУШКА
Как видите, чтобы разобрать колонку TG109, не требуется много усилий. По всем вопросам пишите в комментариях.
Источник: andapps.ru
Ремонт портативной беспроводной (Bluetooth) колонки JBL Clip 3

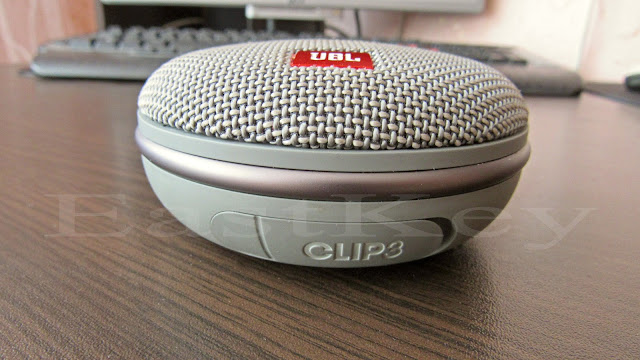

Портативная водонепроницаемая колонка JBL Clip третьего поколения. Как разобрать колонку, почему не работает, не играет музыка и как устроена. При активном использовании техники не обходится без неприятностей, которые способны привести устройство к неработоспособности. Колонка подключается по Bluetooth к телефону, но музыку не слышно – эту неисправность необходимо устранить.
Причина, по которой произошла неисправность JBL Clip 3 – это ее падение. Теперь если ее потрясти, слышно, как внутри что-то болтается. Первое подозрение было на то, что что-то произошло с динамиком либо его проводами.
Как разобрать портативную Bluetooth колонку
Разбирать начинаю со снятия верхней крышки в виде сетки. Аккуратно поддеваем чем-нибудь, стараясь не оставлять вмятины и царапины на корпусе.
Откручиваем 6 болтов, расположенных по периметру. Они соединяют две половинки корпуса колонки.

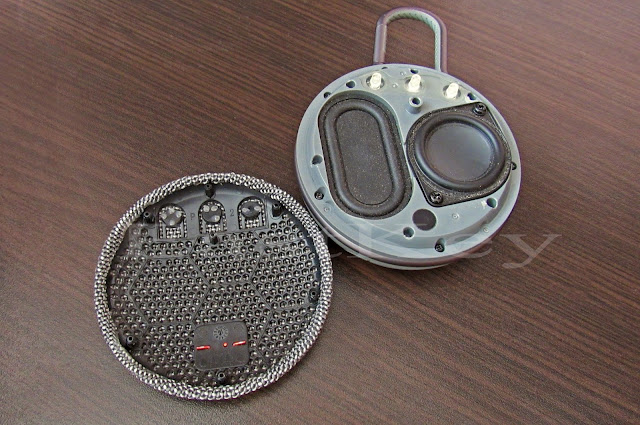

Затем отсоединяем провода из разъёмов для того, чтобы раскрыть две половинки корпуса портативной колонки.
- 2-х проводной белый разъём слева на фото – динамик;
- 4-х проводной белый разъём справа на фото – аккумулятор;
- 4-х проводной красный разъём в центре на фото – кнопки управления;
- 2-х проводной белый разъём внизу слева на фото – микрофон;
- 6-и проводной белый разъём внизу в центре на фото – AUX и USB разъёмы колонки;
Поиск неисправности Bluetooth колонки
После того, как я разобрал, начинаю проверять целостность динамика. Для проверки необходимо мультиметром проверить сопротивление динамика и прозвонить провода. Провода оказались целыми, сопротивление динамика 2 Ома. Здесь всё исправно. Проверяю разъёмы, качество пайки и их целостность – также все в норме.

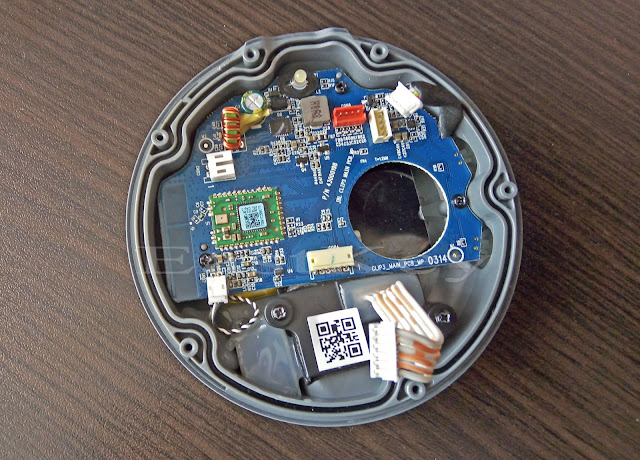

А что же стучало внутри при тряске? Это был аккумулятор. Он приклеен на нижней части корпуса на двусторонний скотч. При ударе ,видимо ,скотч отклеился и аккумулятор отправился в свободное путешествие по корпусу колонки.
Необходимо закрепить аккумуляторную батарею, чтобы она была надёжно зафиксирована. Так же нужно снять плату для визуального осмотра и поиска неисправности, для этого отвинчиваю болты.

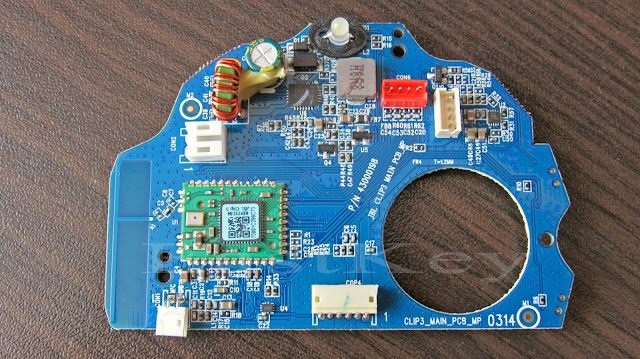

Так выглядит снятая плата портативной беспроводной (Bluetooth) колонки JBL Clip 3. Передняя сторона.

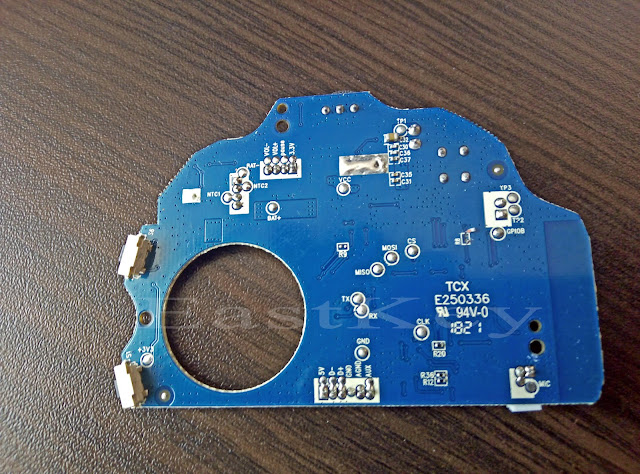

Так выглядит задняя сторона акустической системы.
Если присмотреться, то на обратной стороне платы есть SMD резистор R8 и он оторван. Это, скорее всего, и есть причина неисправности отсутствия звука в колонке.
Я замерил сопротивление этого резистора – 1,5 Ком. Дорожка рядом с резистором почти переломалась, ее нужно будет восстановить.
Ремонт портативной беспроводной (Bluetooth) колонки JBL Clip 3
Что ж, для того, чтобы проверить, будет ли работать колонка после восстановления дорожки и резистора – нужно это сделать.
Небольшим паяльником запаиваю SMD резистор на своё место, для удобства использую пинцет. Ножом очищаю дорожки, ведущие к резистору с обеих сторон, и наношу слой припоя. Он укрепит дорожку и не даст оторваться резистору в дальнейшем.

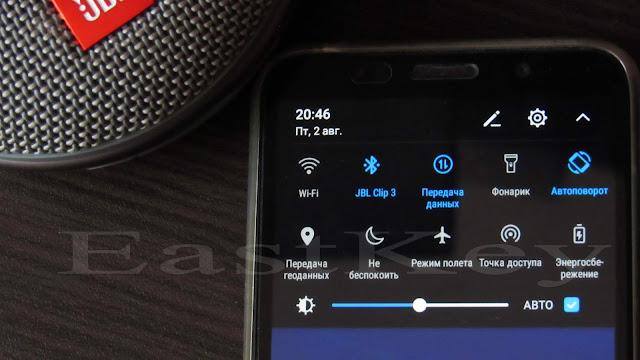

После выполненных работ проверяю колонку, подключив ее к своему телефону.
В колонке раздаётся звук включения и подключения по Bluetooth. Включаю музыку, и колонка ее воспроизводит.
Видимо аккумулятор, оторвавшись от корпуса, ударил по резистору. SMD резистор тут же оторвался вместе с дорожкой, после чего звук в колонке пропал.
Источник: ddr256.blogspot.com
Разбор портативной колонки Mifa A10 Plus своими руками
Совсем недавно я стал обладателем портативной колонки Mifa A10 Plus. Звук в этой колонке мне очень понравился, но и без проблем не обошлось, а именно в моем случае были проблемы с радиусом действия Bluetooth, звук начинал заикаться через пару метров. Я конечно же сразу открыл спор и запросил частичный возврат средств. Спор я выиграл, но денежного возврата пока не дождался.
Поэтому решил попытаться устранить проблему своими руками и сразу же написать небольшой гайд, как правильно выполнить разбор портативной колонки Mifa A10 Plus. Который пытался найти сам, но именно на Mifa A10 + так и не нашел. Процедура на самом деле не сложная и должен справиться любой кто знает, как пользоваться отверткой, ну и конечно же быть осторожным и внимательным. Все ниже описанные действия вы делаете на свой страх и риск. Ответственности за работоспособность вашей колонки я не несу.
Что понадобится для разбора колонки Mifa A10 +
Вся процедура занимает не более 10 минут и для этого нам понадобится небольшая фигурная отвертка, пластиковый медиатор и лопатка с помощью которой можно будет снять сетку и боковые пластиковые накладки без царапин. Приступим ближе к делу.
Разбор портативной колонки Mifa A10 Plus
Самым первым делом выключаем колонку и переворачиваем ее. Под маленькими присосками находятся четыре винта, поэтому аккуратно снимаем присоски, они приклеены на двухсторонний скотч и выкручиваем четыре винта. Снимаем нижнюю пластиковую заглушку и приступаем к снятию боковых пластиковых накладок, при этом пассивные излучатели остаются на месте. Сделать это можно и руками, но я воспользовался пластиковой лопаткой.
Разбор портативной колонки Mifa A10 Plus
Следующий шаг который нам нужно сделать это снять резиновую накладку с панели управления колонкой, она также держится на двухстороннем скотче. А уже под ней находится восемь винтов, которые откручиваем с помощью фигурной отвертки. Теперь поддеваем саму панель управления и аккуратно ее извлекаем ее из корпуса. Снизу этой панели прикреплен шлейф, отключить его достаточно просто, для этого открываем защелку серого цвета рядом со шлейфом и просто его вытаскиваем.
Снятие панели управления на колонке Mifa A10 Plus
И вот подошли к самому сложному, что нам нужно будет сделать, это снять металлическую защитную сетку со стороны двух динамиков. Для этого поддеваем ее равномерно с двух сторон и попытаться аккуратно снять. Делать это лучше пластиковыми предметами, чтобы не поцарапать сетку.
И последнее, что потребуется для полной разборки колонки, это выкрутить винты которые находятся возле динамиков их всего восемь. Здесь понадобится тонкая и в то же время достаточно длинная, фигурная отвертка. Теперь можно отделить одну часть колонки от другой, все это делается не спеша, что бы не оторвать провода от платы.
Плата находится в специальных пазах сделанных на одной из части корпуса. Как я уже говорил с самого начала поста. У меня были проблемы с радиусом действия bluetooth, как оказалось проблема была в оторванной антенне от платы.
Разбор корпуса колонки и извлечение платы
Устранить проблему не составило труда. Мне кажется, что она установлена не в самом удачно месте и при обратной сборке колонки ее очень легко оторвать снова. Скорее всего с такой проблемой столкнется кто-то еще. Надеюсь, что данное руководство поможет Вам устранить проблему.
Процесс сбора колонки
Процесс сборки выполняется в обратном порядке, но обязательно убедитесь, что плата встала в пазы и провода не будут передавлены корпусом, также динамики должны находится на своих места без каких либо зазоров, это может повлиять на качество звука.
На этом пост подошел к концу, если у Вас остались какие-то вопросы прошу задавать их в комментариях, рад буду ответить каждому. Также не забывайте оценивать статью и делиться ее с друзьями, возможно кто-то не знал или не слышал про наши каналы на Яндекс Дзен и телеграмм, советую подписаться, там много интересно информации, которая будет полезна, как новичку, так и технарю.
