Как разобрать беспроводную зарядку Xiaomi 20w

Приобрел себе Xiaomi Wireless Car Charger на 20 Вт под свой Mi 11 Ultra. Но рассказ сегодня не о нём конкретно. Обзорчик по нему выложу чуть позже. Сегодня о решении проблемы с креплением сей штуки на наше авто!

Полный размер
Вот он, Красавец… Официальный завоз))

И приобрел, и распаковал, столкнулся с тем, о чем думал изначально… Не встает он стандартными креплениями в наше авто никак…

Полный размер
Полный комплект… А вдруг встанет?! =)

Второй слева — типа в воздуховод универсальное крепление… Но точно не для нашего авто…
Есть конечно в комплекте кронштейн на липучке, но уж совсем не хотелось к его помощи прибегать. На самом деле была ещё до покупки шальная мысль, а вдруг удастся как-то приспособить его на свой предыдущий держатель с профилированной рамкой крепления под нашу модель авто, выкладывал обзорчик:

Беспроводная зарядка Xiaomi MI wireless charging на 20W (QI)

www.drive2.ru/l/597018597159603282/

Полный размер
То, с чем катался последнее время. Классный, но надоело штекер зарядки втыкать =)

И вообщем-то можно было бы, суть креплений все похожи… Но размер шарика крепления между крепежной основой и непосредственно частью держателя на старом держателе существенно меньше, чем на новом… А именно этот шарик закрепляется в части держателя на обоих…

Полный размер

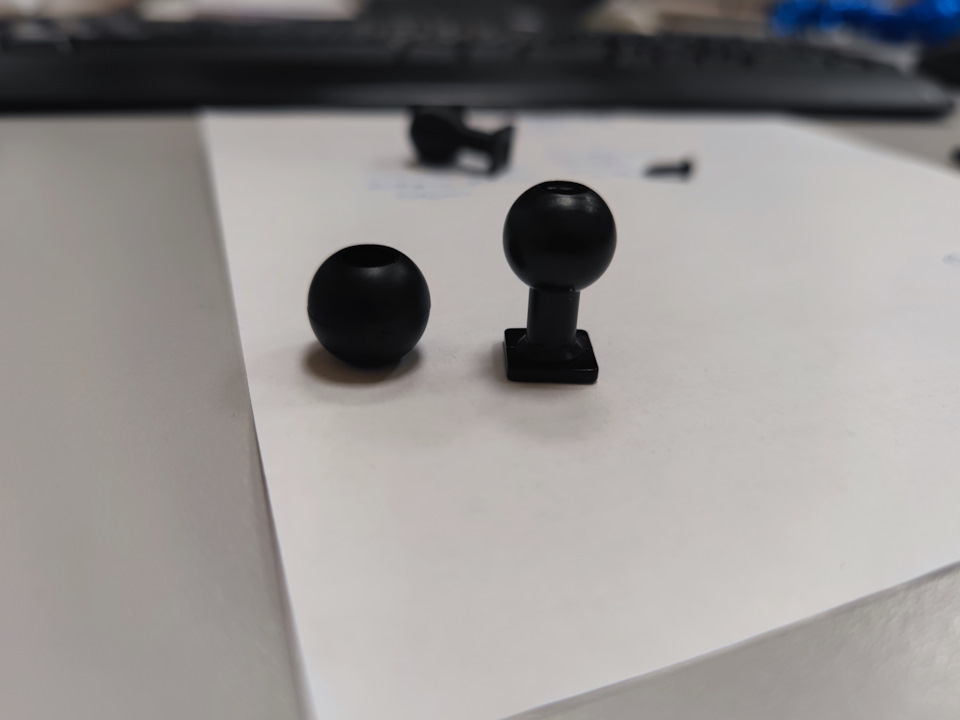

Слева — от нового, справа от старого…

Да и в старом шарик является монолитом со штангой, которая, в свою очередь, саморезом прикрепляется к профилированной под торпедо моей Ауди А6 С8 рамке… А задумка была хорошая… Красиво, нигде ничего не мешало бы… Практически родное решение…
Была мысль срезать со штанги старого крепления шарик и попробовать прикрутить от нового, но нет. Не надежно. Честно говоря думал уже подарить кому-нибудь эту беспроводную зарядку-держатель. И вдруг вспомнил о том, что пару лет назад думал приобрести себе 3D принтер для развлечений, но в силу отсутствия времени отказался от этой затеи. А ведь такую штуку самое то просто распечатать… И полез я на Авито, искать кто поможет.

И сразу же мне повезло, нашел объявление, владельца принтеров зовут Сергей. Обрисовал задачу, выслал фото. По словам Сергея задача вроде бы элементарная, попросил выслать примерный чертёж. Собрал волю в кулак, нашёл у инженеров на работе штангенциркуль.

Беспроводная зарядка Xiaomi WCJ02ZM на 20W в машину

Полный размер
Кипит работа!

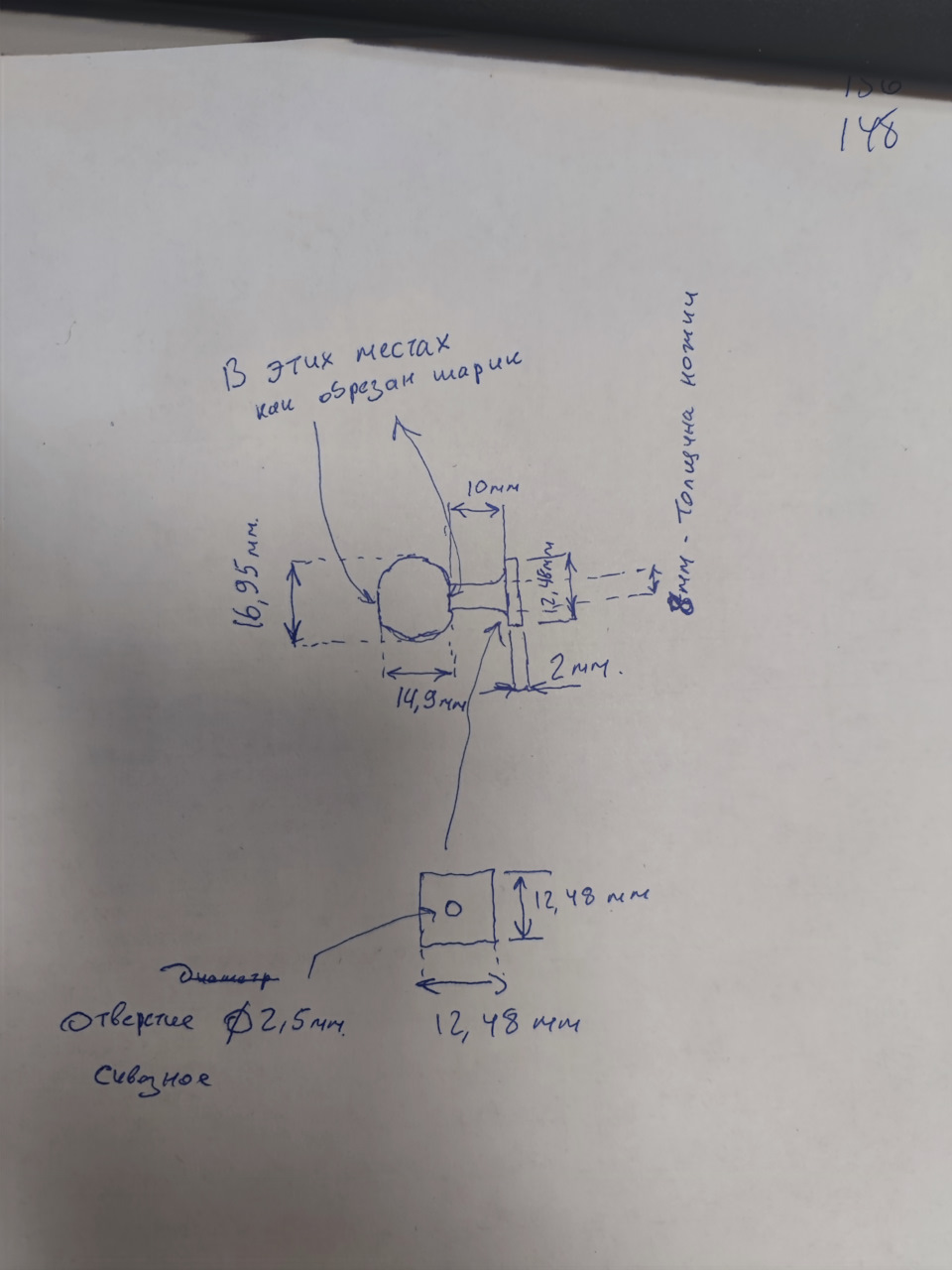

Попробовал воскресить в памяти все свои знания в изучаемой во времена универа начертательной геометрии (не удалось) и родил следующий шедевр:

Полный размер
Ребята… Какой размах, какая грация в этом… =))

Убедившись что чертёж безупречен и сама Мария Кюри не смогла бы лучше, выслал шедевр человеку.

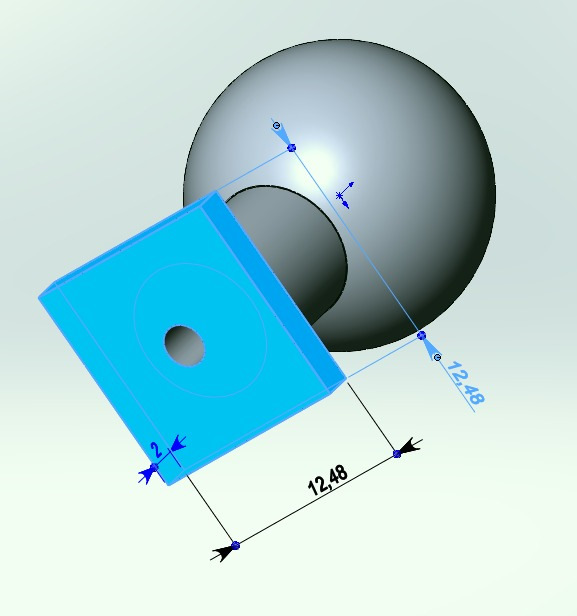

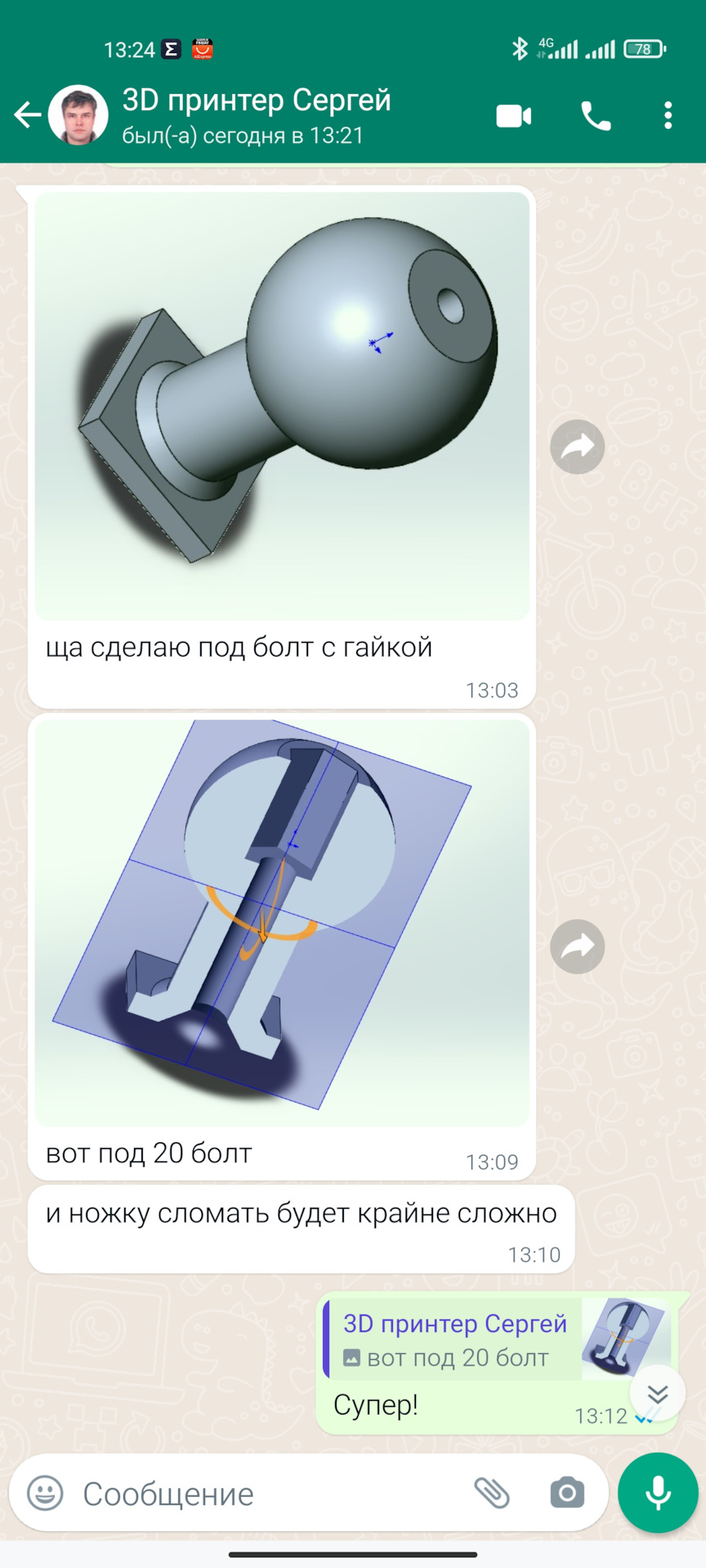

Как ни странно человек все понял… И даже предложил сделать вариант штанги с шариком со сквозным отверстием и спрофилировать на сфере пространство под внутреннюю гайку, что бы железобетонно закрепить всё это на винт при необходимости. В итоге взял и то и то, и под саморез, и под винт. Цена вопроса в 400 рублей была более чем гуманна, за 3D моделирование денег с меня не взяли. Пошел недолгий этап согласований:

Вообщем и целом найденный на авито специалист по 3D печати оставил исключительно положительные впечатления. Подошел ответственно, с выдумкой и предложениями своими к казалось бы простейшей копеечной задаче.

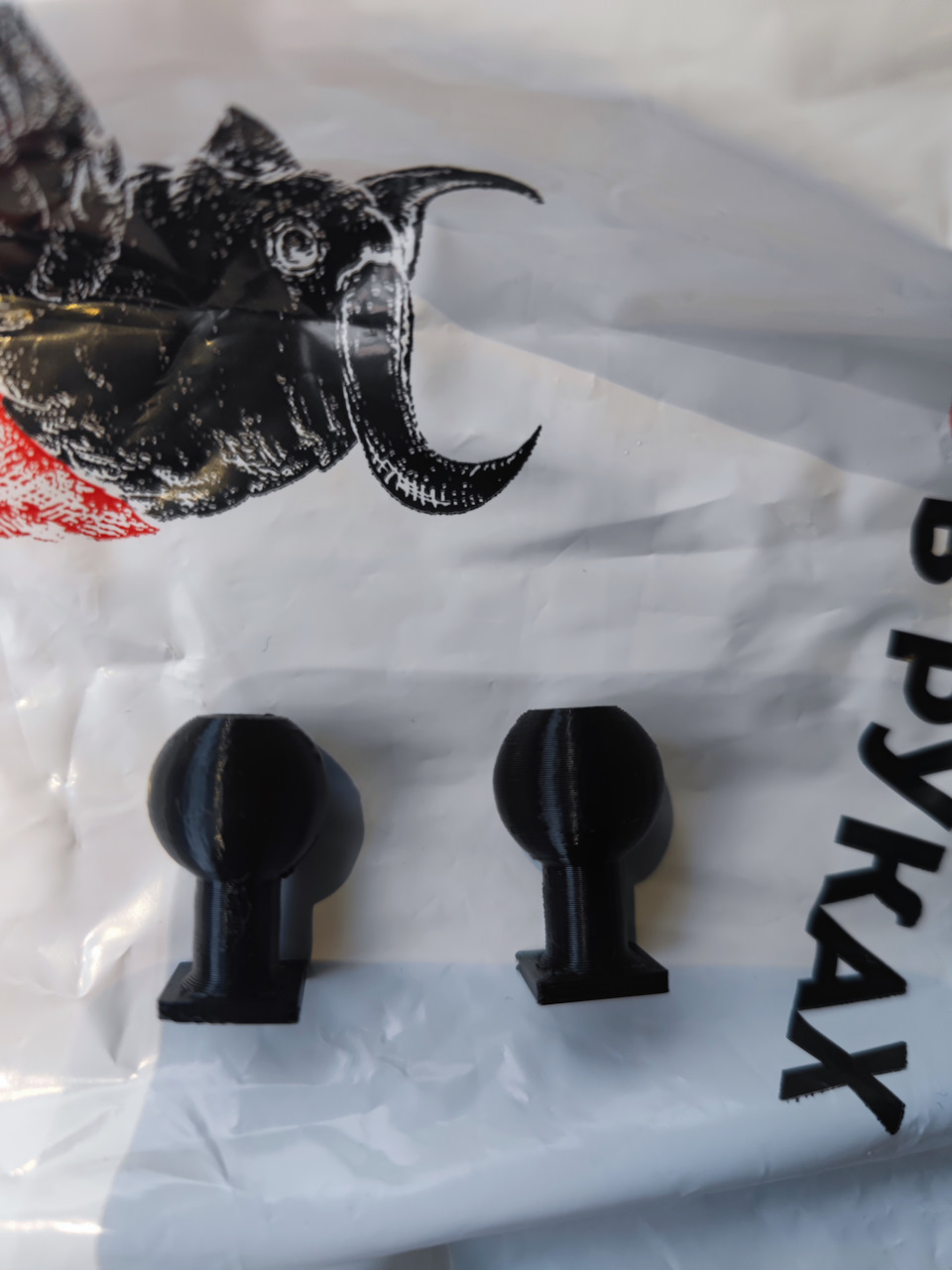

И вот я еду на Пролетарку за изделиями, и забираю:

Полный размер
И для самореза, и для винта с гайкой!))

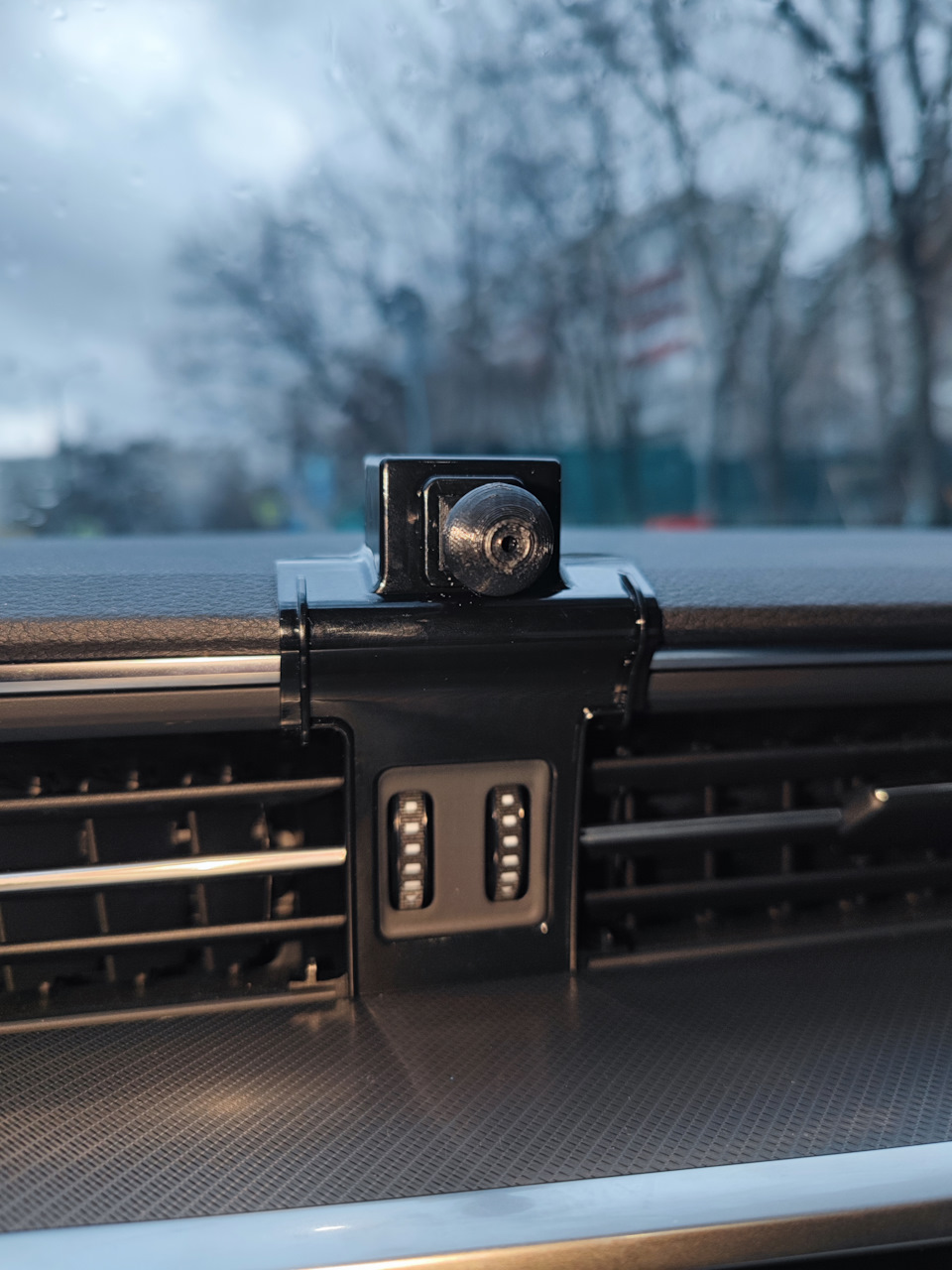

Естественно взяв с собой саму зарядку, саморез, отвертку. И сразу же в машине прикрепляю всё на место! Аллилуя, размер основания и отверстие под саморез в самый раз, штанга со сферой идеально крепится в старой спрофилированной рамке:

Полный размер

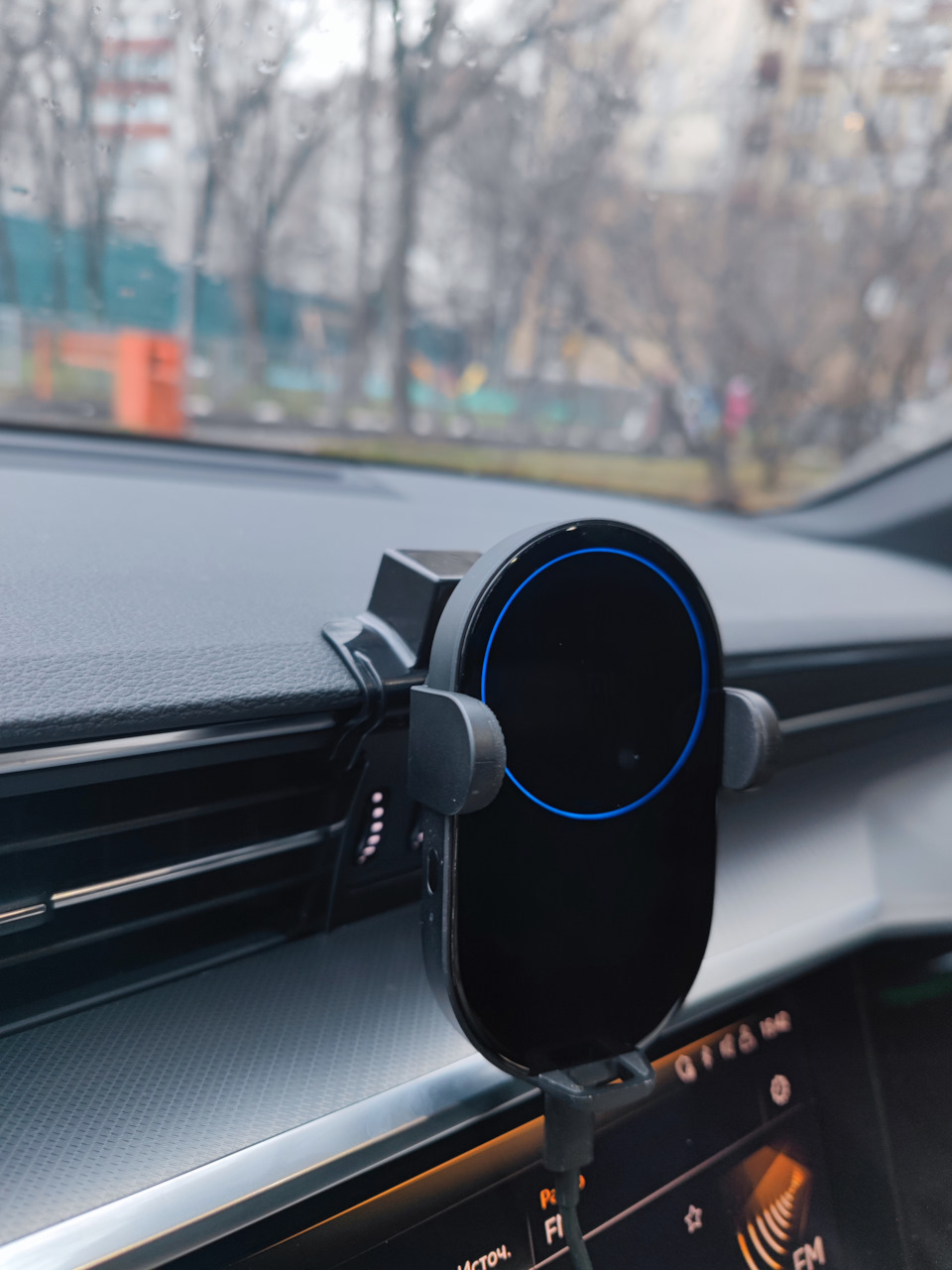

И везёт дважды: размер шарика так же подходит, основная часть беспроводной зарядкидержателя садится на него и вполне себе неплохо держится:

Полный размер

Полный размер

Полный размер
Убрать с центра экрана провод лечится проводом большей длинны… Но надо убирать совсем конечно…

Конечно, нет предела совершенству, думаю напечатанную на 3D принтере часть ещё немного доработаю по размерам. Надо бы шарик на 0,7 — 1 мм побольше сделать для более четкой фиксации. Возможно с длиной штанги поиграться. Ну да теперь есть к кому обращаться, покатаюсь, гляну и решу что дальше придумать.

Чуть позже выложу обзор самой беспроводной зарядки-держателя Xiaomi Wirless Car Charger, покатаюсь немного с ней, пойму плюсыминусы! Если кому пригодится — только рад! Контактом человека, у которого все чертежи под сию заморочку есть, — поделюсь. =)

Все возражения и пожелания прошу в комментариях. Welcome =)

P.S. Есть у меня мысли как убрать провод от центра экрана… Но как бы его невидимым сделать вообще пока нет решения окончательного. В воздуховод спрятать?! Есть идеи?!

Источник: www.drive2.ru

Руководство пользователя подставки для беспроводной зарядки Xiaomi Mi 20W

Внимательно прочтите это руководство перед использованием и сохраните его для использования в будущем.

Продукт закончилсяview

Подставка для беспроводной зарядки Mi 20W — это универсальный продукт для зарядки, который поддерживает быструю беспроводную зарядку и поддерживает горизонтальное и вертикальное размещение устройств. Подключив порт USB-C с помощью кабеля USB, вы можете заряжать свои устройства по беспроводной сети, просто положив их на поверхность подставки.

инструкции

1. Используйте прилагаемое оригинальное зарядное устройство и USB-кабель для подключения зарядной подставки к источнику питания. После подключения светодиодный индикатор трижды мигнет зеленым светом, после чего вы сможете заряжать свои устройства на подставке для зарядки по беспроводной сети.
   Требования к адаптеру:

• а. Адаптеры 5 В / 1 А не поддерживаются.
• б. Адаптеры 5 В / 2 А поддерживают беспроводную зарядку 5 Вт.
• c. Адаптеры QC2.0 / QC3.0 (18 Вт и выше) поддерживают беспроводную зарядку 10 Вт. *
• d. Адаптеры QC3.0 класса B (27 Вт и выше) поддерживают быструю беспроводную зарядку мощностью 20 Вт.
  * * Ваш мобильный телефон должен поддерживать быструю зарядку 20 Вт.

Поместите Qi-совместимое устройство в центр подставки для беспроводной зарядки, чтобы зарядка началась автоматически. Когда зарядная подставка находится в нормальном состоянии, светодиодный индикатор горит зеленым.

При беспроводной зарядке держите устройство по центру подставки для беспроводной зарядки. Если устройство не начинает заряжаться сразу, отрегулируйте положение устройства, пока не появится значок зарядки (см. Рисунок ниже для правильного размещения устройства).

Когда светодиодный индикатор мигает зеленым, в подставке для беспроводной зарядки произошла ошибка и были активированы защитные меры. Убедитесь, что на зарядной подставке нет металлических предметов. Если да, удалите их и проверьте, возобновляет ли зарядная подставка зарядку. Если проблема не исчезнет, ​​обратитесь в отдел послепродажного обслуживания.

Меры предосторожности

• При использовании подставки для зарядки для беспроводной зарядки устройства с защитным чехлом убедитесь, что он неметаллический и имеет толщину не более 4 мм.
• Не подвергайте зарядную стойку давлению или ударам.
• Не разбирайте и не модифицируйте подставку для зарядки.
• Держите зарядную стойку вдали от огня и не погружайте ее в воду.
• Не используйте эту подставку для зарядки в очень жарких, влажных или агрессивных средах, чтобы не повредить ее электрическую цепь.
• Не размещайте карты с магнитной полосой или чипом (например, удостоверение личности или банковскую карту) рядом с зарядной стойкой или на ней, чтобы не повредить карту.
• Сохраняйте расстояние не менее 20 см между имплантированными медицинскими устройствами (такими как кардиостимуляторы, кохлеарные имплантаты) и подставкой для зарядки, чтобы избежать возможных помех для медицинских устройств.
• Подставка для зарядки — это не игрушка. Держите его подальше от детей.
• Чтобы добиться лучшей производительности при зарядке, не используйте его в местах с высокими температурами или недостаточным теплоотводом, например, на простынях или ковриках для мыши.

Информация о WEEE

Все продукты, отмеченные этим символом, являются отходами электрического и электронного оборудования (WEEE согласно директиве 2012/19 / EU), которые нельзя смешивать с несортированными бытовыми отходами. Вместо этого вам следует защищать здоровье человека и окружающую среду, передавая свое использованное оборудование в специальный пункт сбора отходов электрического и электронного оборудования, назначенный правительством или местными властями. Правильная утилизация и переработка помогут предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Пожалуйста, свяжитесь с установщиком или местными властями для получения дополнительной информации о местонахождении, а также об условиях использования таких пунктов сбора.

CE

Настоящим Zimi Corporation заявляет, что подставка для беспроводной зарядки Mi 20W типа радиооборудования соответствует Директиве 2014/53 / EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете: http://www.mi.com/global/service/support/declaration.html

Характеристики

• Название: Подставка для беспроводной зарядки Mi 20 Вт
• Модель: WPC02ZM
• Входной порт: USB-C
• Вход: 5 В = 2 А 9 В = 1.6 А 12–16 В = 1.7 А Макс.
• Мощность: 20 Вт Макс.
• Дальность передачи: до 4 мм
• Рабочая частота: 110–148 кГц
• Рабочая температура: от 0 ° C до 35 ° C
• Размеры изделия: 109.7 × 91 × 91 мм

Для получения дополнительной информации перейдите на www.mi.com

Изготовлено для: Xiaomi Communications Co., Ltd.
Производитель: Zimi Corporation (компания Mi Ecosystem).
Адрес: A913, No. 159 Chengjiang Road, Jiangyin, Jiangsu, China

Источник: manuals.plus

Отзыв: Зарядное устройство Xiaomi Mi Qi Car Wireless Charger 20W — Не рекомендую

Пол-года назад купила автомобильную зарядку Xiaomi Mi Qi Car Wireless Charger 20W. Сразу очень понравилась, т к до этого пользовалась обычным кабелем, не удобно. Данная зарядка вставляется в решетку дефлектора, сама по проводу подключается в прикуриватель.

Получается ты едешь за рулём и можешь смотреть смс, которые тебе приходят или открыть навигатор на телефоне и т д. Но сразу после покупки данного устройства начала замечать, что у автомобиля откуда не возьмись появилась проблема. У меня Ford Fiesta se 2017 года. Он перестал заводиться. При чем не каждый раз. Сначала с мужем подумали на сигнализацию. Поехала на сто, где ее устанавливали.

Проверили, все нормально. Также попросили, чтобы я продемонстрировала как именно не заводится авто, но именно в тот раз все завелось. Также посоветовали сделать копию ключа от авто. Копию сделала, потратила 100 дол. Но проблема не исчезла.

Поехала на другое сто. Сделали диагностику, ошибок нет. Также попросили продемонстрировать как именно не заводится, но и в этом случае все завелось. Единственное, что мне посоветовали, это снять с брелка все остальные пульты, таблетки и ключи, электрик сказал, что они могут создавать фон и глушить чип ключа. Так и сделала.

Но проблема не исчезла.

В очередной раз нам нужно было куда-то срочно ехать. Пришли в паркинг, машина не заводится и все. Минут 20 я ее пыталась завести. При этом мой телефон iPhone X стоял на зарядке. Потом муж решил попробовать сам, сел за руль, снял с зарядки телефон и все завелось.
Сделали вывод, что есть связь с этой зарядкой. После чего уже наблюдала. Садилась в машину, сразу ставила телефон на зарядку, машина не заводилась (не каждый раз), убирала телефон с зарядки и все получалось. Теперь уже точно знаю, что во всем виновата данная зарядка. Позвонила на сто, сообщила, что проблема обнаружена.

Мне посоветовали выбросить данное зарядное устройство, т к оно создаёт электромагнитное поле, которое может негативно отразиться на работе электроники автомобиля.
Такая вот автомобильная зарядка несовместимая с автомобилем.
Покупала в интернете. Цена 900 грн

Источник: otzovik.com
