В статье расписаны последовательные действия по разборке ноутбука Аsus К53S, а также даны рекомендации по его чистке.
Порядок разборки – инструкция
Разборку ноутбука Аsus К53S необходимо начинать со снятия аккумулятора.
Далее откручиваются два винта с помощью которых крепиться нижняя крышка за которой находится жесткий диск, модуль wi-fi, модули памяти.
Откручиваем четыре винта, которые держать жесткий диск.
Тянем за хлястик влево и извлекаем накопитель.
Выкручиваем винт с резьбой М2 длиной 3 мм, который находиться под жестким диском.
Отсоединяем антенные провода от модуля wi-fi и откручиваем последний.
Извлекаем модуль оперативной памяти.

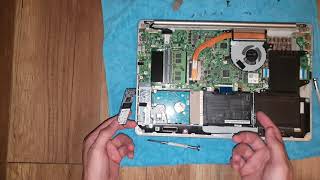

Разборка ASUS X543U VivoBook 15 (disassembly)
Откручиваем все винты, которые держат нижнюю часть корпуса. Начинаем с винтов, которые держат петли.
Откручиваем два винта под батареей, а также винты, находящиеся рядом с модулями памяти и wi-fi, на фото ниже их видно плохо, но в реальности не заметить сложно.
Проводим визуальный осмотр на предмет забытых открученных винтов.
Переворачиваем ноутбук, теперь нам нужно извлечь клавиатуру.
Клавиатура Аsus К53S держится на пяти пластиковых защелках, которые слегка подпружинены, чтобы ее извлечь, необходимо чем-то их подковырнуть.
Поочередно слева на право или наоборот поддеваем клавиатуру в районе замков и извлекаем ее.
Поднимать нужно аккуратно, чтобы не повредить шлейф, который короткий.
Шлейф крепиться с помощью двух заглушек, они отодвигаются вправо с помощью ногтей или плоского инструмента и вынимается.
Отщелкиваем остальные шлейфы: тачпада, кнопки включения.
Откручиваем винт, который держит оптический привод и извлекаем последний.
Откручиваем три винта, которые находились под оптическим приводом, сразу их не видно, только после снятия последнего.
Откручиваем шесть винтов, с помощью которых держится верхняя крышка.
Снимаем верхнюю часть корпуса, которая держится на пластиковых защелках.
Будьте осторожны, не сломайте защелки, лучше делать все руками без инструмента, так лучше чувствуется изгиб пластика.
Делаем все аккуратно по одной защелки за один раз.
Верхняя часть корпуса снята, придерживайте ноутбук, так как под весом матрицы он может упасть.
Отсоединяем шлейф матрицы, для этого отклеиваем скотч, и без усилий отсоединяем шлейф.
Отсоединяем шлейф USB панели.
Откручиваем четыре винта, которые держат материнскую плату.
Отсоединяем акустический кабель.
Откручиваем турбинную систему охлаждения, которую держит один винт.
Извлекаем системную плату.
Откладываем в сторону корпус ноутбука, а системную плату оставляем.
Чистим Аsus К53S от пыли
Если вам необходимо почистить ноутбук Аsus К53S от пыли, то снимаем систему охлаждения.
Перед тем как откручивать семь винтов, крепящие систему охлаждения ноутбука, обратите внимание на их нумерацию, возле каждого винта стоит цифра, от 1 до 7.
В такой же последовательности откручиваем каждый винт, но только до половины. Делается это для того, чтобы не было какого-то перекоса в процессоре из-за неравномерности откручивания винтов, и чтобы не сколоть хрупкий кристалл.
Отсоединяем питание турбины охлаждения.
Далее откручиваем все винты до конца и извлекаем систему охлаждения равномерно отрывая ее от корпуса системной платы.
Далее отклеиваем наклейку на турбине охлаждения, ее придется заменить.
Перегибаем турбину охлаждения в месте прохождения клейкой ленты и проверяем на наличие пыли, при наличии чистим.
Далее очищаем процессор от старой термопасты.
Наносим свежий слой и собираем ноутбук в обратной последовательности.
Последнее обновление 30.11.2018
Источник: it-topic.ru
Как разобрать asus vivo
Видео подборки онлайн. Смотрите Разборка asus vivobook 15 x510 в хорошем качестве, обсуждайте и делитесь с друзьями.
Как разобрать ASUS VivoBook 15 F542UF , обслуживание чистка от пыли и замена термопасты, апгрейд.
BEST DEVICE 1 год назад
Здравствуйте, если Вы находитесь в Нижнем Новгороде, я всегда готов помочь с апгрейдом и ремонтом ноутбука. Пишите . Смотреть / Download
ASUS Vivobook 15 X513ea установка дополнительного HDD (connecting Additional HDD)
rkm432 1 год назад
У обоих продавцов есть как шлейф так и корзина, просто в конкретный момент получилось, что у одного не было шлейфа, . Смотреть / Download
Разборка и установка SSD M.2 SATA в ноутбук ASUS X510UF
Your Unboxing 2 года назад
Стоковая комплектация ЦП Intel Core i7-8550U ГП Nvidia MX130 2GB ОЗУ DDR4-2400 МГц-8GB 1планка (2 слота) . Смотреть / Download
Разборка ASUS X543U VivoBook 15 (disassembly)
Точка ремонта 2 года назад
Видео по разбору ноутбука Смотреть / Download
ASUS Vivobook 15 X512FL обзор, разборка и тест.
Work Team 3 года назад
Обзор, вскрытие, стрестест, геймпдей ноутбука Асус вивобук Смотреть / Download
Разборка Asus VivoBook 15 X510 / How To Disassemble Laptop Asus VivoBook 15 X510
q win 5 лет назад
Разборка Asus VivoBook 15 X510 Смотреть / Download
Источник: ratetube.ru
Снимаем клавиатуру с ноутбука ASUS
При необходимости на ноутбуках марки ASUS можно снять клавиатуру с теми или иными целями. В рамках данной статьи мы расскажем, как это можно сделать.
Снимаем клавиатуру с ноутбука
Существует множество моделей лэптопов, выпущенных компанией ASUS. Однако в подавляющем большинстве случаев клава имеет идентичную конструкцию.
Вариант 1: Съемная клавиатура
Если вы используете обычную модель ноутбука ASUS, не имеющую отношения к игровым устройствам, клаву можно извлечь без полного разбора. Для этого достаточно избавиться от нескольких фиксаторов.
-
Выключите ноутбук, извлеките аккумулятор и отключите зарядное устройство.
После этого клавиатура будет отключена и ее можно почистить или заменить.
Вариант 2: Встроенная клавиатура
Данную разновидность можно встретить на современных игровых лэптопах ASUS и отличается она от прочих устройств тем, что по умолчанию встроена в верхнюю панель. Вследствие этого единственный вариант ее отключения заключается в полном разборе ноутбука.
Открываем лэптоп
- Переверните девайс, извлеките батарею и отключите устройство от электросети.
- Выкрутите все винтики на задней поверхности, открыв доступ к некоторым компонентам устройства.
- По необходимости отключите видимые компоненты, что зачастую относится к жесткому диску, дисководу и оперативной памяти.
Некоторые модели со встроенной клавиатурой можно открыть, попросту выкрутив винтики на задней крышке.
- С помощью тонкой отвертки или другого подходящего инструмента отсоедините верхнюю панель лэптопа от задней. Через образовавшееся пространство между материнской платой и крышкой аккуратно отключите все видимые шлейфы.
Снимаем клавиатуру
- Теперь, чтобы отсоединить клавиатуру от корпуса, потребуется приложить немало усилий из-за металлических заклепок. Для начала нужно убрать защитную пленку, которая в будущем еще может потребоваться.
- Металлическую часть с заклепками необходимо снять в первую очередь. Сделать это можно с помощью отвертки, отсоединяя ее от крышки ноутбука.
- Оставшуюся часть нужно с осторожностью выдавить с обратной стороны верхней панели. При этом давление следует применять на те места, где расположены основные фиксаторы.
- В случае успешного извлечения клавиатура будет снята и ее можно заменить.
Если в процессе извлечения корпус был поврежден, с установкой новой клавы могут возникнуть некоторые проблемы.
Заключение
На ноутбуках марки ASUS в большинстве случаев клавиатура имеет самое простое крепление, в то время как на лэптопах других фирм процесс может быть на порядок сложнее. В случае возникновения вопросов по ее отключению на устройствах ASUS обращайтесь к нам через комментарии.
