С помощью данной модели умного выключателя от известного бренда Aqara, Вы с легкостью сможете управлять освещенностью в вашей комнате посредством удаленного контроля с помощью мобильного приложения Mihome либо Aqara Home.
Установка
Для того, чтобы установить переключатель в стену, не требуется никакая переделка проводки или штробления, достаточно просто открутить обычный выключатель света и на его место установить смарт выключатель E1, благодаря совместимости со стандартными круглыми европейскими подрозетниками.
Протокол связи
Связь с миром происходит по протоколу ZigBee 3.0 с помощью совместимого шлюза. Выключатель коннектится по стабильному протоколу ZigBee к хабу, а шлюз (модели концентраторов M1S, M2, E1) выходит в интернет по WiFi, например.
Голосовое управление
Также поддерживается голосовое управление, к примеру Яндекс Алиса, и тем самым в дополнение к управлению с телефона и через разнообразную автоматизацию (работа по датчику открытия, движения и так далее), появляется возможность управлять светом во всей квартире с помощью голосовых команд
Установка квадратного подрозетника для выключателей Aqara
Где купить
☑️ Новинки серии Aqara E1:
► Aqara E1 беспроводная кнопка: http://ali.pub/5yjbjp
► Aqara E1 датчик открытия: http://ali.pub/5yjbn0
► Aqara E1 датчик протечки: http://ali.pub/5yjboy
► Aqara E1 USB шлюх http://ali.pub/5yjbqp
► Выключатель Aqara D1 Zigbee до 3 клавиш http://ali.pub/5gl8ss
► Настенный выключатель Xiaomi Bluetooth BLE http://ali.pub/5h1h5q | http://ali.pub/5hdx5c
► Выключатель Xiaomi Mijia 3 в 1 со встроенным термометром и гигрометром Bluetooth BLE http://ali.pub/5ko636
► Сенсорный выключатель Xiaomi Bluetooth http://ali.pub/5h2ece
► Выключатель Xiaomi Aqara Wall Switch http://ali.pub/58rqv9
► Сенсорный выключатель Xiaomi PTX wifi http://ali.pub/4kesnh
► Подрозетник 86*86 для выключателей http://ali.pub/4iai16
► Датчик движения Xiaomi Mi 2 Bluetooth BLE http://ali.pub/5h1f5s (из обзора)
► Выключатель Yagusmart Tuya с WiFi кнопочный http://ali.pub/5u3ee5 (из предыдущего обзора)
☑️ В качестве шлюза:
► Шлюз MultiMode Gateway 3 с ZigBee 3.0 и Bluetooth http://ali.pub/5v2j3p | http://ali.pub/55jqix
► Шлюз Aqara M1S EU с Zigbee 3.0 http://ali.pub/5v2js7 (из обзора)
► Шлюз Aqara M1S с Zigbee 3.0 http://ali.pub/56oceh
☑️ В России:
► Шлюз Aqara M1S EU с Zigbee 3.0 https://ya.cc/abdMk (из обзора)
► Шлюз MultiMode Gateway 3 с ZigBee 3.0 и Bluetooth https://ya.cc/LZJiU
► Умный выключатель Aqara D1 https://ya.cc/J3NuJ
☑️ Достоинства:
* входит в стандартный круглый подрозетник
* не требует нулевой линии
* сделали почти бесшумное нажатие на клавишу
* работает с MiHome и Aqara home
* работает с Алисой Яндекс
☑️ Таймкоды:
00:00 – Приветствие
00:45 – Распаковка
01:55 – Разбор
03:55 – Подключение в Mihome
07:30 – Подключение в Aqara home
Как просто и легко установить китайский выключатель Xiaomi Agara Mi Home в бетон без подрозетника
08:29 – Работа с Алисой
#Умныйдом #Умныйвыключатель #Aqara #Mihome #AqaraE1
⇒ Лучший кэшбэк сервис! (возвращайте до 90% с ЛЮБЫХ покупок) http://ali.pub/39cpru ✔
Подписывайтесь на сообщества канала Вконтакте Китай поможет:
⇒ https://vk.com/kitaj_pomozhet ✔
Показать субтитры
Субтитры: здравствуйте сейчас у нас такая вот новинка умный выключатель Aqara е1 бывает она клавиш, бывает двух клавишный, выключались сделали наконец-то под круглый подрозетник размер 86 86 на 30 и 15 миллиметров провел связи коби 30 максимальный ток 5 ампер 220 вольт 50 герц минимальная мощность нагрузки 3 ватта максимально 1100 ватт от 0 до 40 градусов или поздно рабочий важности от наряды не уступите данный выключали работает приложение а кожухом а также должен работать приложение mi home для связи с выключателем требуется любой шлюз отакара который зигги 30 поддерживает например такой вот окара м1 с шлюз либо же с мульти моды готовы три мейджи от сяоми шлюзом кругленьким открываем коробку такая вот комплектация 2 винта для крепления инструкция инструкция на китайском дальше сам выключатель такой вот дизайн у него сразу хочу отметить то что сделали тихую кнопку тихо нажатия кнопки а затем совсем-совсем немного выступает где-то 28 сантиметров здесь максимальный 55 версия без два провода здесь фаза elle elle один выход фазы то есть лампочки уже к нагрузке то есть вместо обычно выключатель данный выключатель легко ставится даже есть вас всего два провода подходит нулевой провод не нужен легко вставляется в любой подрозетник круглый вместо полно остается ну также можно в 86 на 86 поставить коробку без проблем 10 на винты прикрутить универсальный корпус я думаю для на клавишного и для двух клавиш на за щелочки открыть очень качественно сделано две контактные площадки под кнопки не обычные кнопки сделано вот как в пультах управления например вот такой вот резиночки поэтому они практически бесшумны клацают это хорошо ресурса думал должен быть больше чем у обычных тактовых кнопочек единственным возможным придется обслуживать там протереть контакты все будет отлично спиртиком два светодиода здесь 10 и где модуль и схема питания дальше еще аккуратнее разбирать вот собственно вся схема здесь стоит как и прямо обычное реле на 16 ампер по обходу предохранитель нас отары питания тросик 5 ампер зависит от вольт предохранитель скорее всего это сделано довольно симпатично качество хорошее главное легко собирается и разбирается это хорошо подлечим myhome попробуем и также по коробкам собрал такую схемку базовый провод заходит сюда клеммы эль выходит через один через выключатель на лампочку 1 конец лампочки уже к нулевому проводу все манипуляции производите при выключенном питании обязательно установки выключателя и так далее проверяйте сто раз лучше проверить давайте сначала попробуем подключить myhome шлюз у меня мульти мода готовы три регион китай включаем розетку как видим что выключатель работает реле обычно электромеханическая щелкает то есть в отличие от выключатель с предыдущего обзора котором стоит 7 стр нет 2 окна цене здесь будет звук теперь жмем кнопочку добавить новые устройства еще в поиске и один не отбил а каров смарку вал свечи и 1 без нейтрали одиночные клавиша есть еще двух клавиш не жмем кнопочку добавить пожалуйста нажмите на кнопку более 5 секунд пока синий индикатор не загорится не замигает эти индикаторы с пропищал мульти моды готовы три добавляется выбираем обзорная основной плагин выключателю так выглядит включать-выключать можно можно обратный отсчет завести таймер обратного отсчета через сколько он выключится на 24 часов заводить таймер обратного отсчета такие вот события как источник события могут быть клик включена или выключена клик то пусть и тогда можно свет включить либо чё такой запустить любой сценарий отправите у давление на устройству посмотрим клик пришло уведомление включаем-выключаем тоже пришло уведомление при любом включение или выключение он всегда выполняет автоматизация а другие автоматизации только при включении 3 автоматизации только при выключении по датчику движения допустим если обнаружен движение тогда можно включить данный выключатель окара выключить или включить или выключить допустим включить подошел автоматизация сработала обнаружено движение 1007 вот то есть довольно быстро работает вот пошевелился опять свободу автоматизация то есть видим что myhome прекрасно работает зайдем свойства индикаторы выключать вот эти синенькие память сбоя питания это запоминаю предыдущий статус включен или выключен если питание выключится сеть весь 20 пропадет на чем замены режим есть анти мерцания если мерцать некоторые лампочки будут то проблема должна пропасть есть еще ускоренный режим работы после настройки скорость отклика устройство станет быстрее через него такой ускоренный режим то есть . летает по ракет . на механическое включение будет быстрее так журнал так flex тут нет режима что ещё спрашивали можно ли сделать функции беспроводного выключателя да здесь есть включении функции без права на выключателя отключилась функцию без самом выключателя и риски теперь нельзя включить лампочку но он будет работать как источник событий только то есть он работает как бесправное выключатель в данном случае если взять двух клавиш не допустим такое же выключали ту одну клавишу можно настроить как бесплатно выключатель другой к проводной то есть может клавиша на включать свет включать либо вытяжку допустим да другую клавишу настроить на какое-то любое событие в районе россии нет пока выключатель такого теперь попробуем вакаро home добавить данный выключатель включаем шлюз добавляем сначала выбираем регион материковый китай добавить шлюз hop https://kitaipomozhet.ru/aqara-e1-switch-eu-novyj-umnyj-vykljuchatel-zigbee-3-0-dlja-kru-2/» target=»_blank»]kitaipomozhet.ru[/mask_link]
Умный свет 3: монтаж выключателей Aqara.
В прошлой статье я рассказал о достоинствах и недостатков умных выключателей Aqara, сегодня расскажу об особенностях их монтажа в Российских реалиях.
Aqara — китайский бренд, и эти выключатели сделаны под китайские стандарты, а значит в теории должны монтироваться в квадратные китайские подрозетники. Выглядят эти подрозетники приблизительно так:
Если ремонт только предстоит, лучше конечно заранее закупиться такими подрозетниками. Только стоит заранее определиться какие у вас будут стены, подрозетники для гипсокартона конструктивно отличаются от подрешетников для бетонных стен. Даже если вы потом примете решение об установке выключателей под стандартные круглые подрозетники, они отлично встанут в эти квадратные, а вот «квадратные» выключатели установить в круглые подрозетники так-же легко не получится.
Классический выключатель Legrand Valena в квадратном подрозетнике.
Но если ремонт не планируется, а умный свет хочется здесь и сейчас, то придется немного «колхозить». Итак: имеем круглый подрозетник и выключатель Aqara:
Пытаемся вставить, не входит:
Берем нож (выжигатель, паяльник, ножовку по металлу, лобзик) и начинаем резать:
Должно получиться как-то так:
Проверяем: все входит и выходит:
Для эксперимента выбран подрозетник для гипсокартона, крепления к стене должны располагаться сверху и снизу, крепления выключателя к подрозетнику — слева и справа, отверстия крепления в выключателе и подрозетнике при этом должны совпасть.
Демонтируем старый выключатель:
Примеряем новый подрозетник с выключателем, не входит:
Снова беремся за нож, и из круглого отверстия делаем квадратное:
Снова примеряем, входит:
Круглый подрозетник с вырезанными углами потерял жесткость, по этому установить его в отверстие, да еще и потом установить выключатель, оказалось довольно проблематично, в некоторых местах получилось довольно легко, кое где никак не получалось. Выход — выбросить подрозетник и прикрутить выключатель саморезами или дюпель-шурупами по углам прямо к стене, конструкция выключателя это позволяет:
Если стена капитальная, а подрозетник плотно замурован, его извлекать не обязательно. Берем острую стамеску и молоток, (есть так-же такой электроинструмент как бокорез) и выдалбливаем квадратное отверстие не извлекая подрозетник:
Если планируется, что выключатели будут управлять не обычными светильниками, а умными, то в подрозетнике эту линию соединяем напрямую, чтобы умная лампа была включена постоянно.
Если выключатель Aqara двухклавишный и без нулевой линии — то хотя-бы одна клавиша должна управлять обычным светильником.
Если необходимо управлять одним выключателем двумя умными приборами — то необходимо выбрать либо версию с N проводом, либо беспроводную версию. В последнем случае вам не придется менять или переделывать подрозетник, беспроводную версию можно прикрутить к стандартным креплениям круглого подрозетника, либо вообще приклеить на комплектный скотч в любом удобном месте.
На сегодня всё, в следующей, думаю, заключительной части расскажу про настройку этих выключателей в колобке (Atom Homey) и в связке шлюз Xiaomi — Raspberry Pi — HomeKit.
Источник: dzen.ru
Лишние мысли.
Делюсь опытом, советами, историями, да и всем подряд. И вообще использую как открытую записную книжку вдруг кому что пригодится.
Умный дом. Настенный выключатель.
Как я рассказывал ранние для борьбы с влажностью в ванной установил принудительный запуск вытяжки для этого использовал умный дом. Но техническая реализация была весьма кривая и я её передела.
Прикупил настенный двухкнопочный выключатель от Xiaomi. Исполнение простое просто выключатель ставится вместо имеющегося но управление идет как через кнопки на самом выключателе, так и программно.
В самом исполнении есть два нюанса.
1. выключатель китайский а у них вместо круглого подрозетника используются квадратные т.е. для монтирования вместо имеющегося надо расширять подрозетник и долбить немного стену.
2. Кнопки так называемые мон
о стабильные т.е. после нажатия кнопка возвращается в исходное положение. По началу непривычно.
 |
| Готовим подрозетник. |
С расширением подрозетника проблем не было по краям стандартной коробки сверлим отверстие подрезаем круглую коробку или удаляем её совсем. После в идеале поставить полноценную квадратную коробку, но я немного напутал с заказом и мне пришол выключатель без коробки, поэтому пришлось плясать.
 |

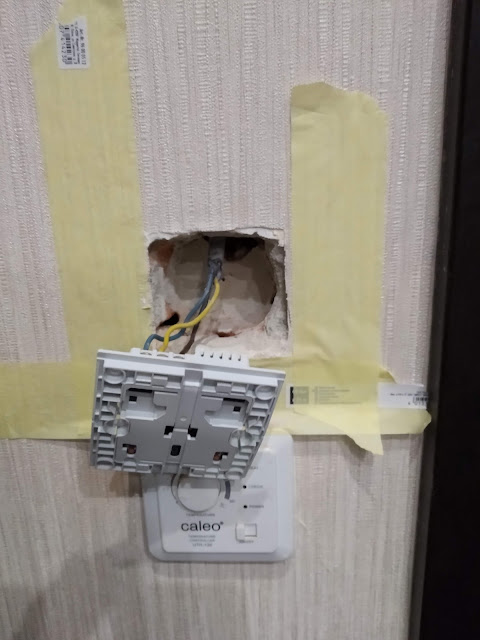

| Рассверлен подрозетник и удалена коробка. Выключатель без кнопок. |
Суть в том что сам выключатель крепится только на два болта которые должны выкручиваться в коробку, но немного помучавшись найдя в завалах ненужные выключатели и заменив с них болты с зажимами получилось закрепить выключатель.
 |

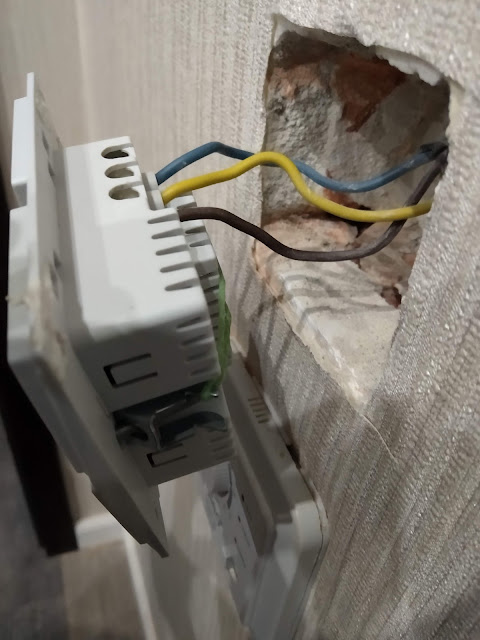

| Моя выдумка. Установлены раздвигающиеся ножки. |
 |
| Вид с другой стороны. |
Так же под каждой кнопкой есть небольшая подсветка но я её в темноте не различаю.
 |

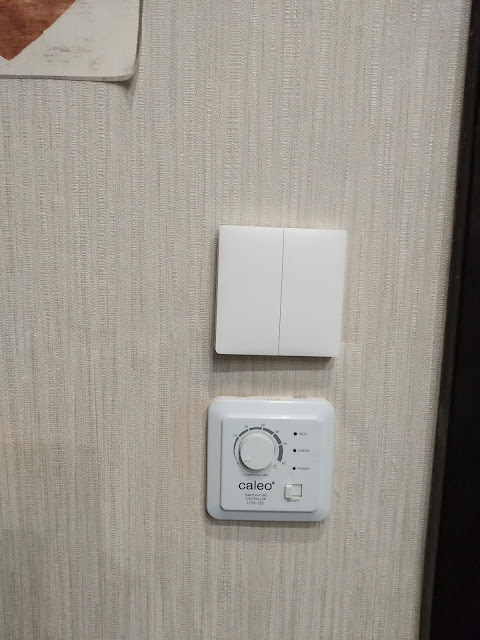

| Вид готового выключателя. |
А так работает на ура.
Теперь сценарий у меня такой, при включении света в ванной включается вентилятор, при этом его можно включить отдельно без включения света, также вентелятор автоматически включается если уровень влажности в ванной выше установленных мной показателей, плюсь включение этого всего удаленно.
