Как работает датчик протечки Xiaomi

Содержание

Протечка воды в квартире – неприятная ситуация, которая может грозить порчей не только вашего имущества, но и затоплением соседей, что уже является поводом для разбирательства. Системы умного дома, в том числе и Aqara, постепенно заполняют пробел в этой области. Первым модулем в решении проблем с затоплением жилья стал датчик протечки воды Xiaomi Aqara Water Leak Sensor.

Зачем ставить датчик протечки

Сегодня в квартире находится немало устройств, которые потребляют воду в автоматическом режиме. Прежде всего, это посудомоечная и стиральная машины. Если что-то пойдёт не так (а вероятность поломки есть всегда), вода из системы окажется на полу. Да и разводку водопроводных труб вместе с кранами и смесителями нельзя сбрасывать со счетов – пробой корпуса, износ уплотнителей, гидроудар в системе – всё это может привести к непоправимому.

Затапливали ли вы соседей?

Минимальный итог – испорченное половое покрытие (ламинат, паркет). Но даже если у вас плитка – распространение воды по комнате угрожает мебели. Если же воду вовремя не перекрыть, то она пройдёт через перекрытие, а вам придётся возмещать ущерб соседям.

Bluetooth датчик протечки Xiaomi Flood Detector для умного дома

Установка датчика протечки Aqara – это первый шаг к предупреждению такой ситуации.

Также датчик пригодится, если соседи сильно затопят вас – ведь если дело произойдёт ночью, может пострадать обстановка и техника.

Внешний вид и устройство

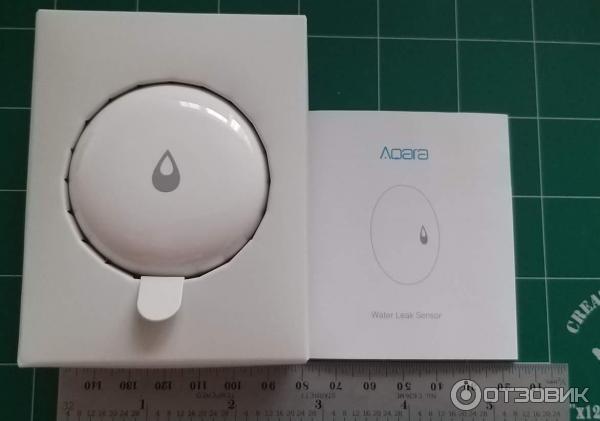

Датчик поставляется в небольшой прямоугольной коробке с минималистичным дизайном. Он круглый, спереди слегка выпуклый, сзади плоский. На белом глянцевом пластике – изображение капли, которое отсылает к назначению устройства. На задней поверхности размещены два металлических контакта и съёмная крышка для батарейки.

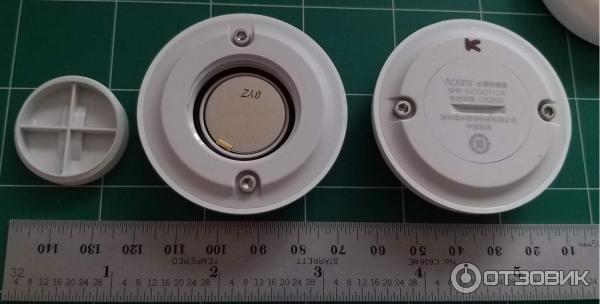

Отсек резьбовой, с резиновым уплотнителем. Тип элемента питания – CR2032, такой же, как используется в десктопных материнских платах. По отзывам пользователей, заряда хватает примерно на год использования, после этого начинает приходить уведомление о низком заряде батареи и необходимости сменить элемент питания.

внешний вид

После замены батарейки иногда возникает проблема: частые сообщения о разряде элемента питания. Как правило, для устранения проблемы нужно просто обновить прошивку.

Сам корпус датчика легко разбирается на две части, которые также проложены резиновым кольцом. Такая конструкция позволяет завить производителю о полной водонепроницаемости прибора на глубине до одного метра длительностью до одного часа и присвоить ему класс водозащиты IP 67.

Размещённая внутри электронная плата имеет синий светодиод сигнальной подсветки и кнопку сопряжения по центру, которая нажимается сквозь упругий корпус.

Схема работы датчика протечек Aqara

Прибор кладётся или крепится в любом месте, где возможна непредвиденная протечка – возле стиральной машины, посудомойки, под раковиной или кухонной мойкой. Схема расположения – горизонтальная. После того как в районе датчика появится вода, два контакта с донной стороны замкнутся, и устройство подаст сигнал.

blank

Принимающим устройством является шлюз с поддержкой протокола передачи данных ZigBee. Это может быть как фирменный модуль системы «умный дом» Aqara, так и Xiaomi Gateway 2.

Хаб концентратор Xiaomi AQARA Hub
Xiaomi Gateway 2

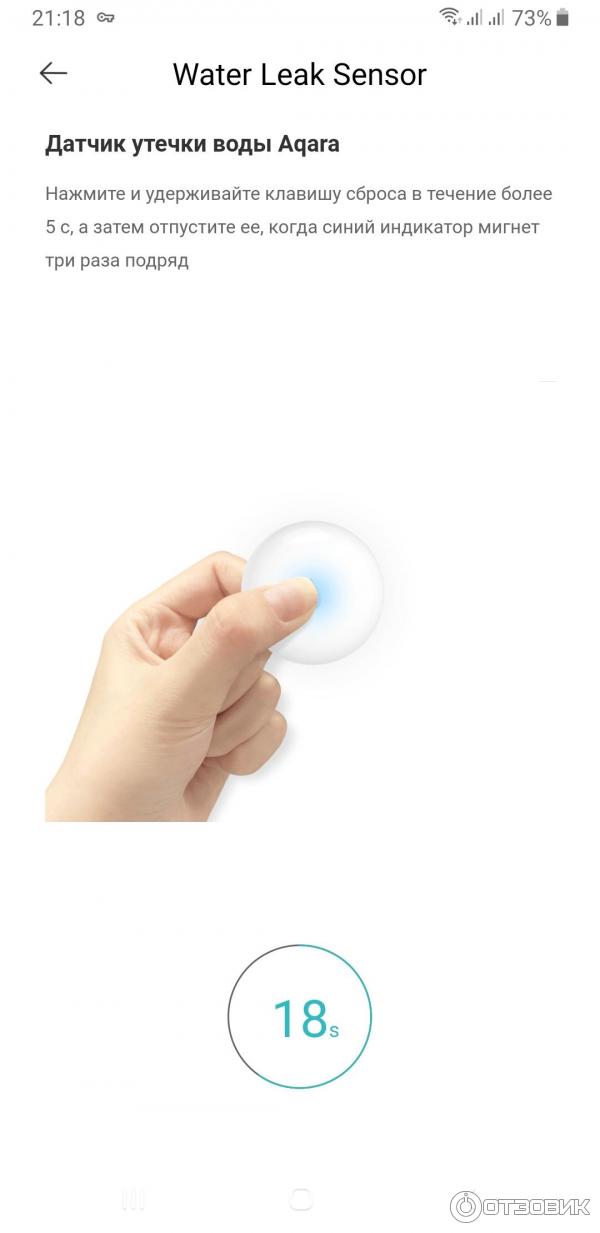

Для того чтобы подключить датчик, необходимо удерживать палец на кнопке под изображением капли примерно в течение 5 секунд. После сопряжения со шлюзом начнёт мигать синий светодиод, а в программном интерфейсе «умного дома» появится соответствующая вкладка.

Разработчики предусмотрели несколько сценариев при срабатывании датчика:

Подача звукового сигнала при обнаружении протечки. Звук издаёт шлюз, в котором размещён динамик.
Световая сигнализация (для этого необходима установленная «умная лампа»).
Автоматическое перекрытие потока воды на входе в квартиру (требует специальной запорной арматуры).

Отправка push-сообщения на смартфон владельца.
Отключение сигнализации после того, как контакты датчика размыкаются (протечка устранена).

Realme или Xiaomi отзывы

Интерфейс и плагины

Для управления системой «умного дома» удобнее всего использовать приложения с русифицированным интерфейсом. Одним из самых популярных является MiHome.

Price: Free

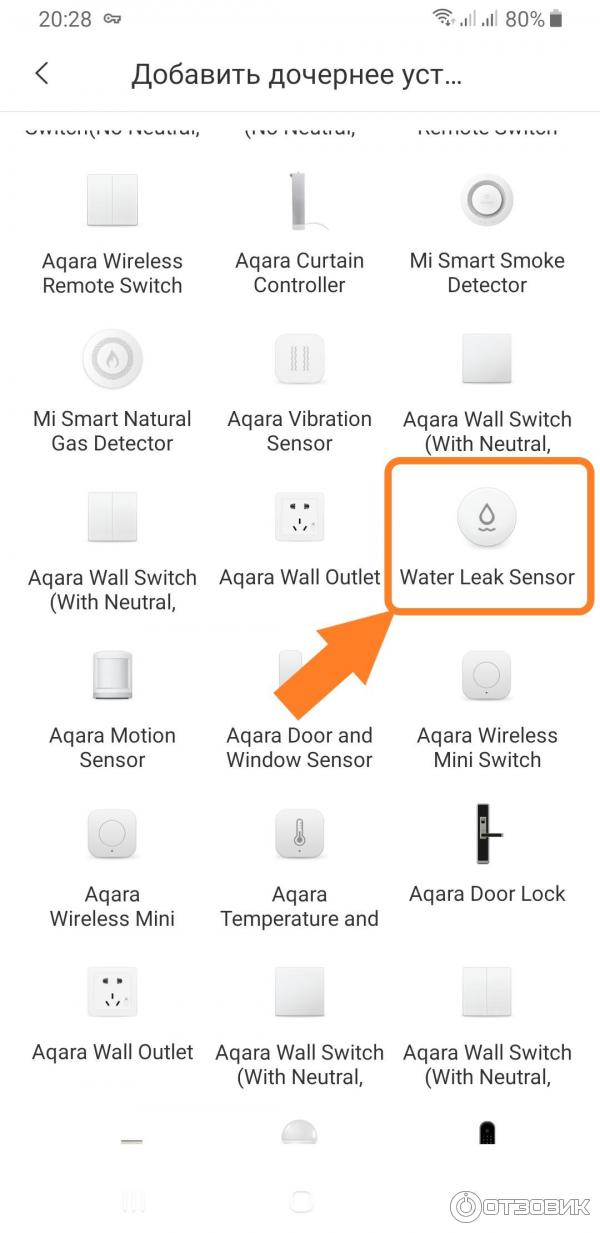

Зайдя в меню шлюза, первым делом добавляют новое устройство, удерживая кнопку с каплей. После этого задают параметры: имя и расположение датчика.

У датчика нет отельного плагина, в окне доступны лишь две вкладки:

Сценарии (здесь можно задать схему работы)
Журнал (сюда пишется история срабатывания датчика)

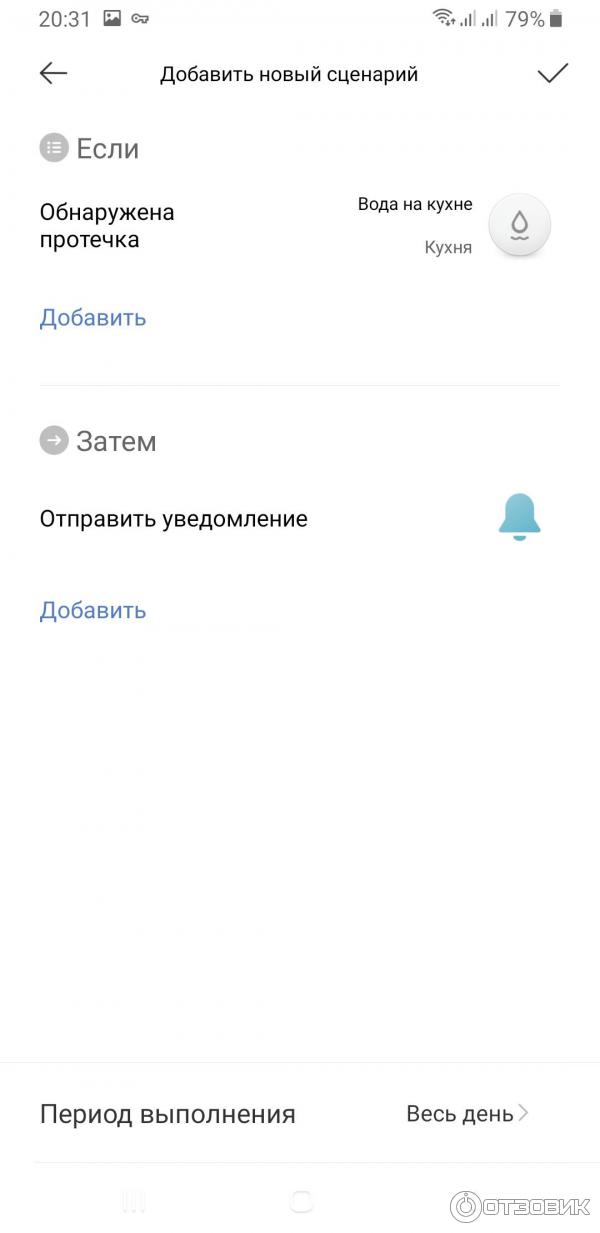

В разделе «Сценарии» на выбор предлагается всего два варианта: «есть протечка» и «сухо». В первом случае «из коробки» можно включить режим Tandem gateway Alarm. При срабатывании датчика включится сирена на шлюзе.

Приятная новость: если не устраивает стоковый звук, можно присвоить любую мелодию или рингтон, который звучит более мелодично или менее раздражает.

Намного более интересным (и полезным) представляется автоматическое перекрывание воды по сигналу с датчика протечки Aqara. К сожалению, на сегодняшний день ни Xiaomi, ни дочерние компании не выпускают запорную арматуру с электроприводом. Однако при желании заказать такую можно на Aliexpress, причём в двух вариантах исполнения: либо вентиль со встроенным электрическим клапаном, либо привод, который можно установить на любой кран с рукояткой рычажного типа.

Ждём появление запорной арматуры Aqara для создания полного цикла безопасности от протечек.

Принцип действия такой автоматики прост: она подключается к сети 220 В, откуда подаётся две фазы и ноль. Пока ток проходит, клапан открыт, как только одна из фаз размыкается, вентиль перекрывает подачу воды. Отключение происходит по сигналу со шлюза, а для реализации необходима Smart-розетка или выключатель Aqara.

Однако самое нужное – это, конечно же, информирование владельца жилья о протечке, когда его нет дома. Даже при отсутствии автоматической запорной арматуры push-уведомление на смартфон позволит примчаться самому, позвонить жене или соседям.

Источник: smarthomegadget.ru

Обзор датчика протечки воды Aqara для умного дома Xiaomi

Наверное инженеры Xiaomi посмотрели мой обзор по переделке датчика открытия в датчик протечки и решили сделать отдельный датчик. Давайте же рассмотрим его поближе.

Где купить?

Осмотр

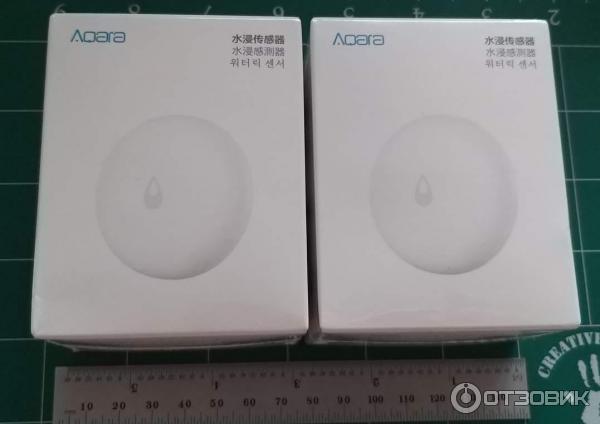

Поставляется датчик в белой безликой коробке, характерной для большинства датчиков системы.

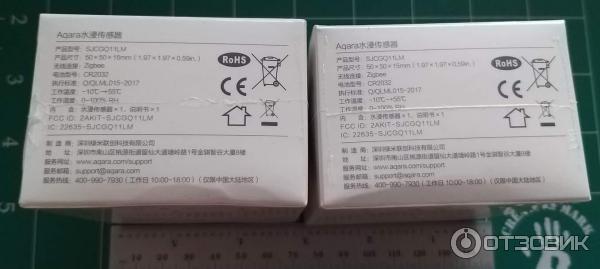

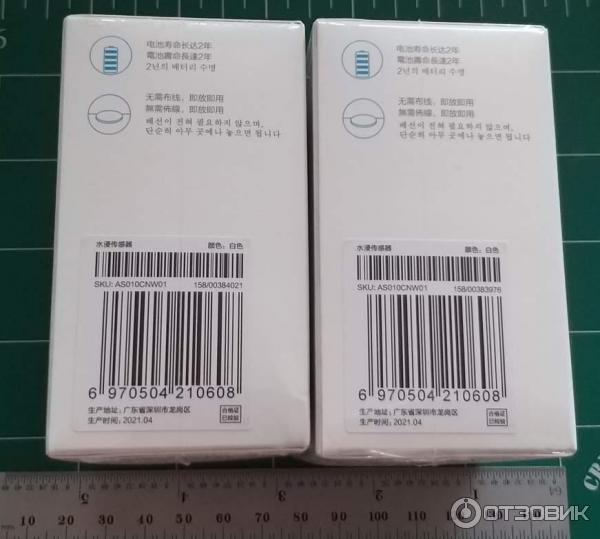

На обратной стороне, традиционно указаны технические характеристики, из которых следует выделить основные — размер 50 мм в диаметре и 15 мм в высоту, протокол ZigBee — естественно, питание CR2032 и работа при температурах -10 + 55 С и влажности от 0 до 100%

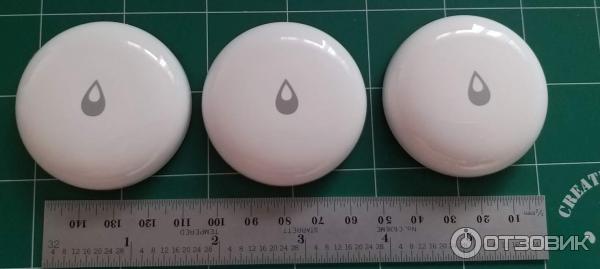

Переходим к содержимому. Внешне датчик более всего напоминает беспроводную кнопку Xiaomi Mijia — только с капелькой

Сзади находятся два контакта — для определения затопления и батарейный отсек

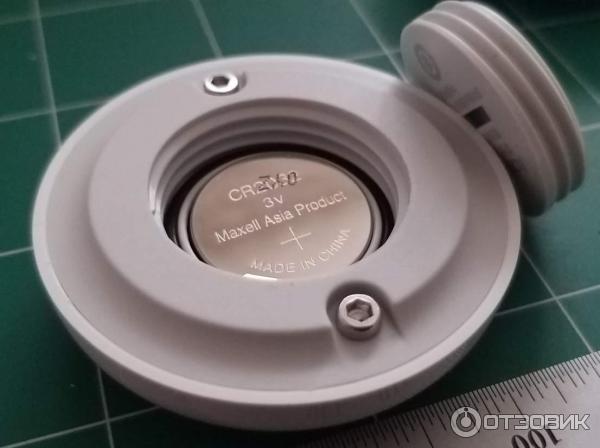

Батарейка CR2032 спрятана за завинчивающейся крышкой, с прорезиненной заглушкой

Программное обеспечение

Подключение — стандартным методом, через плагин управления шлюзом, вкладка устройства. Датчик не только внешне напоминает кнопку — он ее и содержит, как раз под капелькой. Это кнопка сопряжения — на которую надо нажимать в течении 5 секунд, пока не начнет мигать синий светодиод, который в выключенном состоянии невидим под верхним слоем.

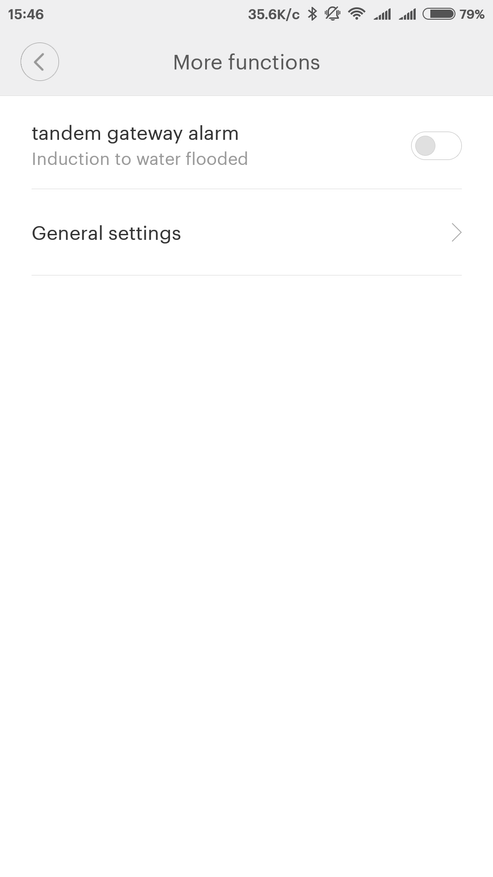

Отдельного плагина датчик не имеет — есть только страница управления с вкладками перечня сценариев и лога срабатываний. В правом верхнем углу имеется кнопка с… — дополнительные настройки. Там можно включить и выключить опцию Tandem gateway Alarm — такая же имеется и у датчика дыма, если она активна, то при срабатывании датчика включится сигнализация на шлюзе, который им управляет. В General Setting — стандартные опции по переименованию, локации и добавлению иконки на рабочий стол.

В сценариях датчик может служить как условие и имеет 2 варианта действий — на китайском. Первый — обнаружение протечки, второй — протечка устранена.

Беспроводной пылесос Xiaomi v10 отзывы dreame

В качестве теста — я установил на первое условие — включение лампочки RGBW — красным цветом и уведомление на телефон, и второе условие — включение лампочки в зеленом цвете.

Испытания

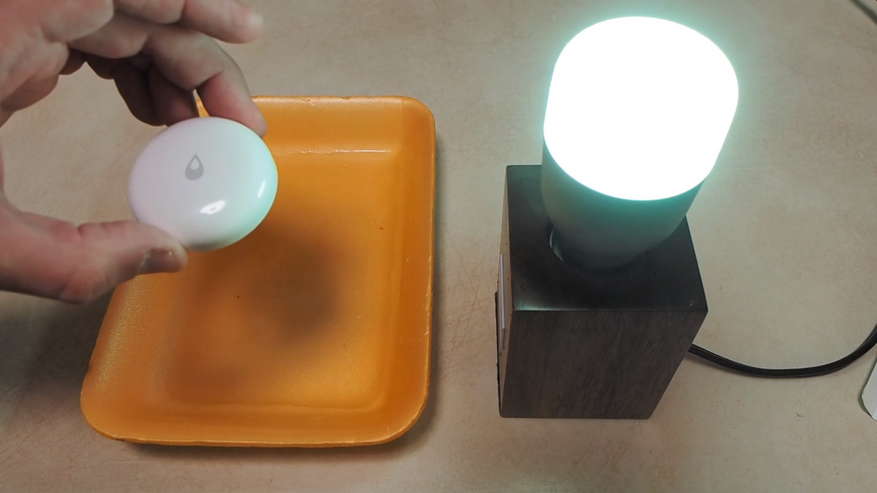

Для испытания я помещал датчик в емкость с водой — время срабатывания сценария — практически мгновенное, можно увидеть в моем видеообзоре, которые будет в конце текстового. После попадания в воду — лампочка включалась в режиме красного света, а на телефон приходило пуш уведомление. По умолчанию включена опция Tandem gateway Alarm — шлюз включается в режиме сирены.

После того как датчик извлекается из воды и протирается — включается второй сценарий — устранение протечки — в моем примере — включение лампочки в режиме зеленого цвета.

Вывод

Сравнивая с моей самоделкой — этот датчик не нужно дорабатывать, ему не страшна заливка водой, нет проводов. По цене — обычная цена его дороже, но на распродаже можно поймать в принципе за те же деньги.

Что касается его полезности — она есть, вовремя узнать о протечке — поможет вам здорово сэкономить на ремонте, а установив управляемые краны на ввод воды — и вовсе его избежать.

К покупке — однозначно рекомендую.

Видеообзор датчика протечки:

Видеообзор переделки датчика открытия

Источник: www.ixbt.com

Отзыв: Датчик утечки воды Xiaomi — с чего все началось.

Почти начало.
Все началось почти четыре недели назад, когда я, говоря словами Михаила Зощенко, схлестнулся с продавцом систем защиты протечек от воды имени древнеримского божественного повелителя морей и водных стихий.

В этой жизни меня топили дважды и все по большой любви. Это были любвеобильные соседи сверху. Своей любовью к экономии на сантехнике они пытались испортить мой ремонт, но к моему счастью, у них этого не получилось.

Что удивительно, но оба раза были связаны с полотенцесушителями. Да, теми самыми, водяными, проточными, через которые бежит горячая вода по всему подъезду, рассылая лучи тепла отдельными изгибами своего нержавеющего тела.

И вот этот самый продавец, начинает меня усиленно убеждать, что должен я пройтись по всем своим соседям и уговорить их приобрести фантастическую систему автоматического перекрытия подачи воды в квартиру в случае протечки за жалкие гроши.

И его средство с двумя проводными датчиками стоит неприлично смешных денег, и еще столько же за установку, а так как моим соседям также будет хорошо и радостно так за цену, то и сразу наступит всеобщее благоденствие.

Когда я убедительному продавцу, сказал, что система повелевающая кранами на вводе в квартиру перекроет только подачу воды, а в случае протечки с полотенцесушителем она будет мягко говоря бесполезна, а если замахнуться в глобальных масштабах квартиры — то и на систему центрального отопления тоже нужно ставить такое чудо.

Просто представьте себе объем работ, по установке (сантехник жадно потирает потные лапки, так как грядет врезка в существующие коммуникации по отдельному шаровому крану, причем в идеале сразу после запорного крана и перед водосчетчиком). Я — отчетливо представил.

А теперь, вернемся к почти началу, что я сделал своими руками за минимальные деньги, не вложив ни копейки в свою существующую систему водоснабжения и оставив сантехника и продавца голодными.

В самом дешевом варианте контроллер (Шлюз) Xiaomi Gateway 2 + пара беспроводных датчиков протечки решают проблему раннего оповещения (лучше три датчика ванна+кухня+туалет).

Итого в моем варианте — 5300 рублей за систему оповещения, что многократно дешевле божественной железяки с проводными и беспроводными датчиками и без работы за установку. (Справочно — один «величественный» беспроводной датчик Smart 868 стоит больше 5000 рублей и питается от CR123А).

Вы можете со мной не согласиться, вот же в дорогой системе перекрывается подача воды. А если заливают вас? Закрывать воду бесполезно. Если течет труба у полотенцесушителя? Эффект — от такой системы ноль.

Какой сяоми лучше для девушки

Если течет радиатор отопления — нулевой эффект.

Если мы уехали в отпуск, то магистральные краны будут мной перекрыты.

А теперь вишенка на торте — важно, чтобы закрывающая система умела штатно, по расписанию, проводить минимум раз в два месяца тренировочное управление шаровыми кранами, закрывая и открывая их.

Если этого не делать, шаровой кран закиснет и перестанет выполнять свою главную функцию — перекрывать подачу воды. Конечно, немаловажную роль здесь играет качество поступающей воды.

Все в том же магазине Mi Homes Online Store, на китайской онлайн площадке пара датчиков протечки Aqara в начале мае 2022 года с бесплатной доставкой со склада в России обошлась мне в 2184 рубля.
