Ручной заклепочник — инструмент, предназначенный для скрепления листовых материалов. Чаще всего заклепками скрепляют листы металла толщиной до 3мм, однако можно прикрепить лист металла к профилю или уголку. Заклепочник у нас вытяжной, принцип его действия немного другой, нежели клепание обычными заклепками и молотком. В этой статье мы рассмотрим основные виды ручного инструмента для клепания, как подобрать заклепки и как пользоваться данным устройством.
Как работать вытяжным заклепочником
Прежде всего необходимо просверлить отверстие через оба скрепляемых листа, насквозь. Диаметр отверстия должен быть по диаметру заклепок. Затем «заряжаем» заклепку и вставляем ее сквозь оба листа и начинаем сжимать рукоятку(понадобится не один сжим). Заклепка начинает сплющиваться, когда шарик полностью втягивается в заклепку — хвост заклепки откусывается.
На что способен ЗАКЛЕПОЧНИК и как им пользоваться?
В результате мы имеем заклепанные с двух сторон 2 листа металла. На фото ниже можно посмотреть инструкцию в картинках.
Видео — как правильно клепать
Сняли с напарником для вас видео, как пользоваться заклепочником. Надеюсь, оно вам поможет понять, как и что делать.
Какие бывают заклепочники:
Обычная недорогая модель
Взять к примеру, самый дешевый вариант от фирмы Stayer — самое первое фото. Его стоимость 300 рублей. Он поддерживает все диаметры заклепок(2.4 мм, 3.2, 4 и 4.8 мм), так что вы сможете подобрать диаметр заклепок наиболее подходящий для скрепляемых материалов.
Для примера, тонкие заклепки диаметром 2.4 мм предназначены для скрепления листового материала общей толщиной до 5 мм. Конечно, есть еще такой параметр вытяжных заклепок, как длина. Чем длиннее заклепка — тем более толстый материал можно скрепить.
Предлагаю вашему вниманию таблицу соотношения размера заклепок и толщины материала.
Заклепочники с поворотной «головой»
Он отличается от обычного тем, что «башка» заклепочника может поворачиваться на 360 градусов. Это очень помогает при работе в труднодоступных местах, там, где обычным не подлезть. Правда и стоит он подороже, примерно 350 рублей. Также рассматриваем модель фирмы Стайер.
Усиленные модели (двуручные)
Для людей, кто работает заклепочником постоянно, выпускают силовые варианты.
Отличаются от обычных тем, что сжимают его двумя руками, соответственно значительно экономятся силы. Представьте, что вам нужно заклепать 500 заклепок. Обычным заклепочником такой объем работ выполнить будет трудновато, а усиленным можно все склепать гораздо быстрее и без напряга. Как выглядит усиленный — на фото ниже.

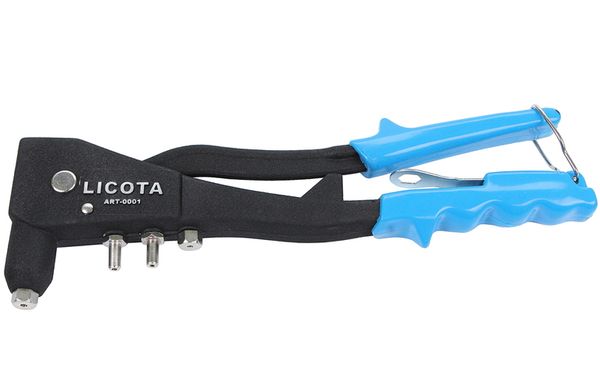

Профессиональные модели с увеличенным сроком службы
Помимо бытовых моделей, для домашних работ, в продаже есть и профессиональные. Отличаются от бытовых более качественным исполнением и повышенным сроком службы. Для примера — модель фирмы kraftool. Обычная, неповоротная модель, однако стоит заметно дороже. На фото ниже заклепочник Крафтул — цена 400 рублей.
У всех заклепочников в комплекте идет 4 сменных насадки-штуцера для разных диаметров заклепок. Меняются они с помощью специального ключа, который также идет в комплекте.
Заклепки как правило, продаются небольшими упаковками, по 50 штук. Заклепки различаются по диаметру и длине, чем толще и длиннее заклепка — тем дороже стоит упаковка. Для примера:
- 3.2*6 мм — цена 26 рублей
- 4*12 — стоимость 35 рублей
- 4.8*16 — 50 рублей
При покупке расходников не забывайте, что заклепки нужны для заклепочника, вытяжные. А то в магазинах продаются и обычные, которые клепаются молотком.
Источник: bezhelme.ru
Как работает ручной заклёпочник
Ручной заклёпочник — простой инструмент, который используется в работе с листовыми материалами. Существует два основных типа клепальников — вытяжной и резьбовой. Первый используется для неразрывного соединения двух (или более) листовых материалов. Второй — для создания в тонком листовом материале прочного резьбового соединения. Подробно рассмотрим устройство заклёпочников и особенности их использования.
Устройство заклёпочников с ручным приводом
Общее для всех типов ручных клепальников — устройство рабочей головки. Механизм заклёпочника состоит из корпуса цанги в состав которого входит: зажимные губки с насечками (у профессиональных инструментов они изготовлены из твердого сплава), зажимная втулка, пружина и резьбовая крышка. Сверху цанга закрывается крышкой, в которую вкручиваются съемные насадки. Как правило, в комплект заклёпочника входит несколько различных насадок для заклёпок разного диаметра и гаечный ключ для их установки.
Одноручные (стандартные)
Инструмент Г-образной формы, где рабочей является только одна рукоятка. Позволяет работать с вытяжными заклёпками диаметром до 4,8 мм и резьбовыми до размера М6.
Заклёпочник ручной
Опционально может оснащаться поворотной головкой с возможностью вращения на 360 градусов, что позволяет производить монтаж заклёпок даже в ограниченном пространстве.

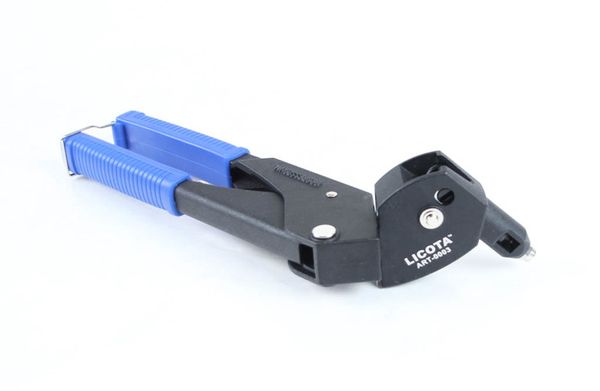

Заклёпочник с поворотной головкой
Двуручные
Инструмент V-образной формы, где усилие сжатия обеспечивают обе рукоятки. Увеличенная длина рукояток дает больший рычаг, и, как следствие, дополнительное усилие. Такой инструмент позволяет монтировать резьбовые клёпки размером до М12 и вытяжные диаметром до 6,4 мм.

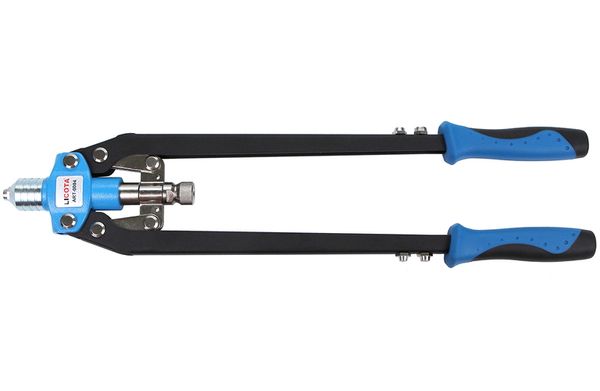

Заклёпочник рычажный двуручный
Кулисный
Он же “гармошка” или “жабка”. Инструмент с многорычажным механизмом, позволяющий оператору приложить меньшее усилие и работать одной рукой. При этом вытяжное усилие «на выходе» сопоставимо с двуручной моделью. Предназначен для вытяжных заклёпок диаметром до 6,4 мм.

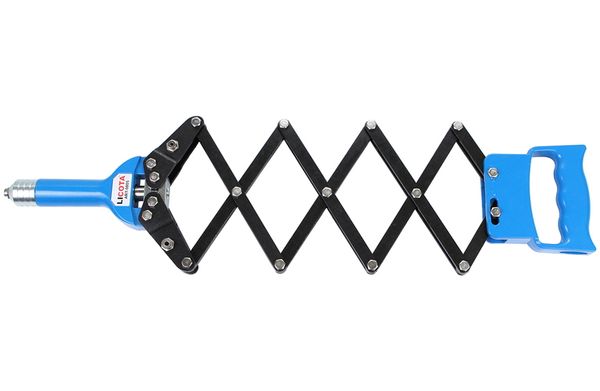

Заклёпочник кулисный «гармошка»
Как пользоваться заклёпочником
Вытяжные
Вытяжной заклёпочник пригодится в случае, когда нужно соединить два (или более) листа материала. Воздействие механизма приводит к сминанию клёпки с обратной стороны посредством вытягивания шпильки наружу.
Технология вытяжных заклёпочников позволяет устанавливать заклёпки «вслепую», то есть, находясь с одной стороны рабочей поверхности.
Для того, чтобы заклепать необходимые детали, требуется просверлить в них отверстия. Диаметр отверстий должен быть больше диаметра рабочей части заклёпки примерно на 1 мм.
Порядок установки вытяжных заклепок:
- Подбирается рабочая насадка под нужный диаметр заклёпки.
- Металлический цилиндр заклёпки вставляется в отверстие соединяемых деталей.
- Заклёпочник упирается в буртик заклёпки и крепко захватывает губками пуансон.
- Оператор прилагает усилие на рукоятки инструмента.
- Цилиндр протягивается сквозь тело заклёпки, формируя тем самым надёжное соединение. При достижении определенного тягового усилия, стержень обламывается.
Основные размеры клёпок для таких заклёпочников: 2,4; 3,2; 4; 4,8 и 6,4 мм. Когда мы говорим о размерах вытяжных заклёпок, речь идет о размере рабочей части, а не о размере хвостовика.
ВАЖНО! Некоторые производители указывают максимальный диаметр вытяжной заклёпки 6,4 мм при том, что модель явно относится к категории бюджетных. Но верно это лишь отчасти. Диаметр 6,4 мм является максимальным для алюминиевых заклёпок, а диаметр «нержавейки» по факту не превышает 4,8 или даже 4 мм.
Резьбовые
Монтаж таких клёпок занимает больше времени, чем монтаж вытяжных, но данный тип заклёпочников незаменим там, где в листовом материале необходимо сделать резьбовое отверстие. Нарезание резьбы стандартным методом (с помощью метчика) в данном случае неприменимо. Листовой материал слишком тонкий, чтобы обеспечить необходимую прочность резьбы: нарезать удастся максимум пару витков, и такую резьбу сорвет при первом же серьезном усилии.
Часть с внутренней резьбой при применений резьбовой заклёпки обладает достаточной прочностью, но является неразборной, как в классическом соединении «гайка-болт».
Установка резьбовых заклёпок:
- Подбирается рабочая насадка с требуемой резьбой.
- На насадку накручивается резьбовая гайка-заклёпка. Важно, чтобы она была накручена полностью, без свободных витков резьбы.
- Металлический цилиндр заклёпки вставляется в отверстие соединяемых деталей.
- Механизм, втягивая резьбовую шпильку, сминает заклёпку на материале.
- Резьбовая насадка выкручивается вручную.
У резьбовых заклёпок основная характеристика — размер метрической резьбы. Основные размеры: М3, М4, М5, М6, М8, М10, М12. Самым распространенным — является М6.
Также встречаются комбинированные заклёпочники, поставляемые в комплекте вытяжными и резьбовыми насадками: одно- и двуручные. Кулисные модели, из-за особенностей конструкции бывают только вытяжными.
Расстояние между заклёпками
Не проблема, но довольно часто задаваемый вопрос. Ответ: расстояние между двумя ближайшими клёпками должно составлять не менее трех диаметров. Пример — минимальное расстояние между центрами заклёпок диаметром 4,8 мм равно 14,4 мм.
Подробный обзор на основные виды ручных заклёпочников можно посмотреть здесь:
Источник: blogs.garwin.ru
Как пользоваться ручным заклепочником?
Очень часто у домашнего мастера возникает потребность соединить между собой металлические заготовки, и в этом случае приобретает актуальность [заклепочник ручной], который позволяет выполнить прочное соединение быстро и при минимальных физических усилиях.
Следует отметить, что пользоваться этим устройством очень просто, да и цена на обыкновенную модель находится в разумных пределах.
Использовать его можно для различных типов металлов и в любом случае схема работы всегда остается одной и той же.
Конечно, при необходимости клепать можно и молотком, однако если необходимо поставить большое количество клепок, то на это уйдет не только много времени, но и силы.
Ручной заклепочник позволяет ускорить рабочий процесс в несколько раз, при этом усилия, которые придется потратить на выполнение необходимых операций, минимальные.
В настоящее время есть несколько различных типов ручных моделей заклепочников, каждая из которых имеет свой принцип работы, а также достоинства и недостатки.
Какой из заклепочников ручного типа лучше выбрать, каждый мастер решает сам, однако, при этом следует учитывать определенные нюансы.
Общее описание
Еще совсем недавно принцип, по которому производилось соединение при помощи заклепок, имело огромное количество недостатков и тонкостей, что исключало возможность его реализации в домашних условиях.
В первую очередь, клепание имело огромное количество самых разных сложностей в технологическом плане, кроме этого, соединение данного типа было весьма трудоемким.
Необходимо было прилагать большую физическую нагрузку, чтобы установить в нужном месте соответствующую заклепку.
Также не всегда можно было выполнить крепление с обеих сторон материала.
Эти и многие другие недостатки делали соединение при помощи заклепок, которое отличается достаточно высокой надежностью, не популярным.
Следует отметить, что в домашних условиях в те времена инструментом, предназначенным для клепания, пользоваться было не только неудобно, но и не безопасно.
Конечно, над этой проблемой постоянно работали инженеры из разных стран мира, и как следствие их работы на свет появился заклепочник ручного типа, который имеет компактные размеры, а самое главное, позволяет производить надежное соединение при минимальных физических усилиях.
Устройство такого инструмента ручного типа достаточно простое, кроме этого, использовать его для соответствующей работы очень просто.
Данный универсальный инструмент позволяет обеспечить доступ к соединению непосредственно к обеим сторонам одновременно, притом, что никакой дополнительной поддержки не требуется.
Единственное, что требуется при работе с заклепочником ручного типа, это просверлить в металлических заготовках отверстие под установку клепки, после чего останется только закрепить ее соответствующим инструментом.
ВАЖНО ЗНАТЬ: Применение 3D фрезерных станков с ЧПУ по металлу
Вся работа достаточно простая, а выполнить ее без проблем сможет каждый. Следует отметить и то, что цена такого универсального и удобного инструмента находится в пределах доступности.
Виды и типы инструмента
В настоящее время домашнему мастеру доступно несколько видов ручных заклепочников, а именно — вытяжной, а также резьбовой, цена которых не сильно отличается друг от друга.
Для того чтобы понять, какой из них лучше и какой следует приобрести — резьбовой или вытяжной, необходимо понять принцип действия каждого из них в отдельности.
Заклепочник вытяжной ручного типа осуществляет крепление заклепки за счет создания определенного тягового усилия.
В тех элементах, которые необходимо соединить между собой, выполняется сквозное отверстие определенного диаметра, после чего в самом устройстве фиксируется заклепка.
Далее заклепка аккуратно вставляется непосредственно в предварительно просверленное отверстие и тщательно распирается. Фиксация заклепки осуществляется за счет сжиманий и разжиманий рукоятки заклепочника.
Данное устройство имеет некоторые свои конструктивные особенности.
Так, в рабочем органе вытяжной заклепочник оснащен специальным шариком, который при придании инструменту усилия, начинает втягиваться в трубку самой заклепки, и за счет этого плотно распирает ее изнутри.
Соответственно, с лицевой стороны заклепка сплющивается и обеспечивает прочную фиксацию между собой соединяемых деталей.
Для бытовых целей можно также приобрести заклепочник резьбовых типов. Резьбовой заклепочник имеет практически аналогичный принцип работы.
Единственное различие заключается в том, что при использовании резьбовых заклепочников, шарик в рабочем органе втягивается внутрь заклепки за счет вращения нарезанной резьбы.
Данный тип соединений считается оптимальным для материалов с небольшой толщиной, на поверхности которых достаточно проблематично выполнить нарезание резьбы, однако требуется соединение резьбовых типов.
При использовании резьбовых заклепочников ручного типа появляется возможность при необходимости вкрутить в саму заклепку винт или болт.
Следует отметить, что наиболее часто в бытовых целях используется вытяжной заклепочник ручного типа, так как он более функционален и универсален, кроме этого, цена на него значительно ниже, чем на вышеописанный инструмент.
Разновидности приводов
Конечно, наиболее часто встречаются заклепочники именно ручного типа, однако есть устройства, оснащенные различными видами приводов.
Так, эти универсальные устройства по исполнению привода могут делиться на пневматические, пневмогидравлические, а также на механические.
Конечно, на устройства с различным приводом установлена своя цена. В бытовых целях, как правило, используют те модели, которые имеют привод механического типа, которые так же имеют свое условное деление.
ВАЖНО ЗНАТЬ: Устройство станка для заточки пильных дисков
Их принято различать на те, которые предназначены для работы одной рукой, а также для работы двумя руками.
Кроме этого, есть устройства под названием «гармошка», пользоваться которыми следует одной рукой.
Следует отметить и то, что цена на заклепочники может зависеть от фирмы производителя инструмента, соответственно, более известные бренды будут стоить несколько дороже, притом, что качество соединения будет аналогичным по сравнению с обычной моделью.
Те заклепочники, которые оснащены как пневматическим, так и пневмогидравлическим приводами, используются, как правило, на промышленных предприятиях и имеют более сложное устройство.
Ручные модели заклепочников в большинстве случаев продаются в комплекте со съемными головками, что дает возможность работать с заклепками самого разного размера.
Кроме этого, если в комплекте отсутствует головка с требуемым размером, то ее всегда можно приобрести в любом специализированном магазине.
Это больше относится к головкам с не совсем стандартными размерами, так как в комплекте, как правило, есть все необходимые габариты насадок.
Несмотря на достаточно большой ассортимент инструмента данного типа, специалисты рекомендуют выбрать для домашних целей вытяжной заклепочник, цена которого находится в пределах разумного.
Принцип крепежа
Наиболее часто в домашних условиях необходимо выполнить именно вытяжной крепеж. Данный элемент состоит из двух отдельных частей, а именно, гильзы и стрежня.
В некотором роде такая своеобразная конструкция по внешнему виду напоминает маленькую шпагу, в которой в качестве ручки выступает гильза.
Для того чтобы выполнить крепление по месту, гильзу следует вставить в отверстие, которое было предварительно просверлено при помощи дрели.
Далее берется заклепочник, который особым образом втягивает в себя стержень, после чего гильза полностью расплющивается, тем самым образуется прочное и надежно крепление. Вся операция по клепке материалов занимает минимум времени и достаточно просто выполняется своими руками без сильных физических усилий.
Вытяжной заклепочник не только обеспечивает высокую скорость работы, но и наделяет соединение рядом преимуществ.
В первую очередь, при помощи данного инструмента можно клепать даже тогда, когда имеется свободный доступ только лишь к одной стороне поверхностей заготовок.
Следует отметить и то, что ручной вытяжной заклепочник можно совершенно свободно использовать даже на весу, при этом нет необходимости использовать какие-либо дополнительные инструменты.
Даже если цена этого устройства будет относительно высокой, то скорость работы и ее качество исполнения поможет быстро его окупить.
ВАЖНО ЗНАТЬ: Особенности горизонтально фрезерных станков по металлу
Следует отметить и то, что сегодня в продаже можно найти вытяжной заклепочник как ручной и резьбовой типов, так и оснащенный пневматической или электрической тягой, что в несколько раз повышает эффективность его использования.
Также необходимо знать, что качество соединения во многом зависит и от самой заклепки, а также материала ее изготовления. На видео, которое размещено выше, подробно рассказано, как пользоваться заклепочником с ручной тягой.
Принцип работы устройства
Работать с ручным заклепочником очень просто, и для этого нет необходимости обладать какими-то специфическими знаниями. Прежде всего, необходимо правильно приобрести сам инструмент.
В этом случае его цена не должна быть определяющим фактором. Лучше выбрать инструмент известной марки, обладающий хорошей прочностью и высокой надежностью.
После того как заклепочник ручного типа будет приобретен, следует наметить на поверхности скрепляемых элементов места под отверстия.
Сделать это следует так, чтобы в обязательном порядке после проделывания отверстия на разных листах, сами отверстия совпали между собой.
Далее необходимо правильно выбрать сверло по металлу, которое должно в точности повторять размеры самой заклепки. При помощи дрели проделывается в заготовках необходимое количество отверстий.
Затем непосредственно в само отверстие вставляется подходящего диаметра заклепка и аккуратно сжимается ручка инструмента. При использовании заклепочника ручного типа необходимо будет сделать несколько различных жимов.
Во время придания заклепочнику усилия, стержень заклепки начнет постепенно вытягиваться, а гильза наоборот расплющиваться.
Если посмотреть на заклепку с обратной стороны после ее расплющивания, то можно будет увидеть достаточно широкие лепестки.
В результате этого с одной стороны скрепляемого материала будет находиться шляпка самой заклепки, а с другой расплющенные лепестки.
После того как стержень полностью втянется, необходимо будет в обязательном порядке аккуратно откусить все образовавшиеся излишки кусачками.
На видео, которое размещено ниже, подробно рассказано о том, как самостоятельно работать заклепочником ручного типа.
При покупке ручного инструмента цена не должна выступать определяющим фактором. Как правило, ручные модели низкого качества по низкой стоимости обеспечивают плохое качество соединения, а кроме этого, быстро выходят из строя.
В настоящее время ручные заклепочники, как вытяжной так и резьбовой, можно приобрести практически во всех специализированных магазинах, где они представлены в широком ассортименте.
Также следует обратить внимание и на качество самих заклепок, а также на материал, из которого они изготовлены.
