Для работы с разными аккумуляторами (их разряда) обзавелся электронной нагрузкой (на постоянный ток), какой-то китайский нонейм. Зная о «китайских» характеристиках, выбрал модель с запасом, как бы до 150Вт (на самом деле с оговорками).

Устройство весьма спартанское. У него нет корпуса, нет удобных кнопок (только распаянные «нажималки»), нет блока питания. И приехало оно просто в картонной коробке без обозначений и даже без инструкции.

Но общий сценарий использования прост. Подключаете устройство к собственному питанию (12В), подключаете тестируемый источник питания (например, аккумулятор), выставляете настройки (ток разряда, напряжение отсечки), запускаете разряд. Устройство само производит разряд (выбранным током), считает время. По времени и току оно же считает емкость в А·ч. При достижении напряжения отсечки разряд прекращается, можно оценить емкость аккумулятора.

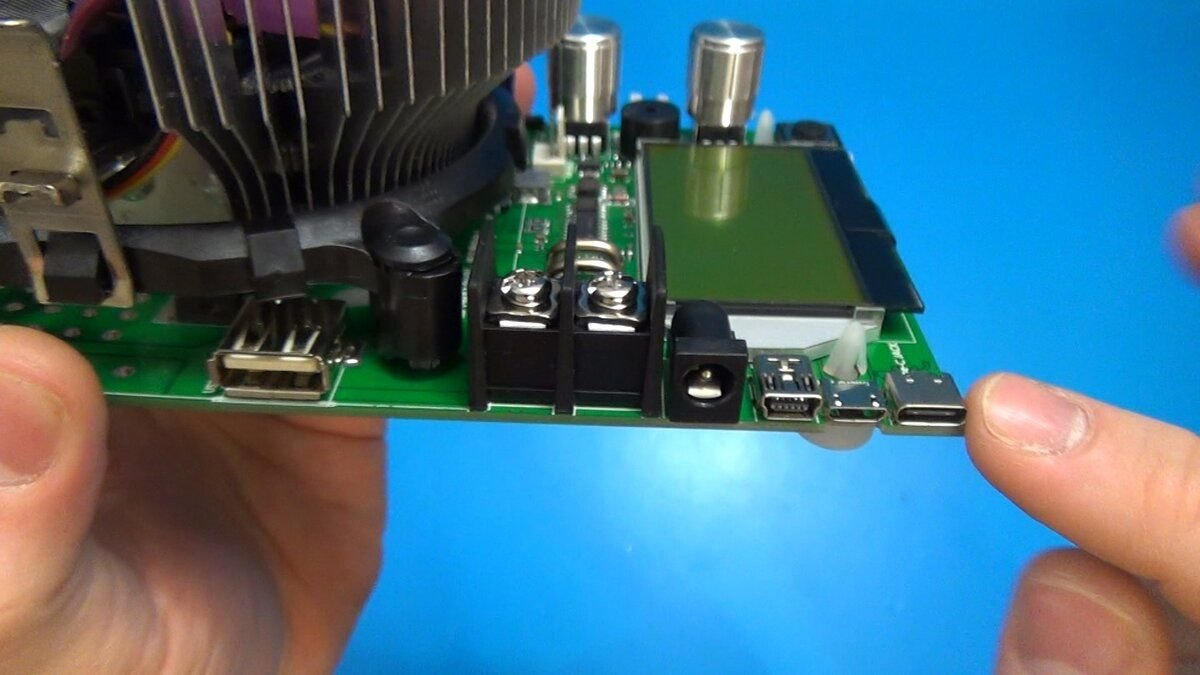

Вид со стороны подключений:

Разъем для подключения блока питания на 12В (постоянный ток). В комплекте его нет. Я использовал от зарядки Robiton, нормально работает. Это питание нужно для работы самого устройства.

Новинка 2021г.-Эл нагрузка с Алиэкспресс ZPB30A1P V3.0 60W Распаковка, обзор Нюансы по блоку питания

Разъем для вентилятора (уже подключен).

Переменный резистор для регулировки контраста изображения на экране (именно контраста, а не яркости, как иногда пишут).

И винтовой клеммник для подключения тестируемого источника питания. Сделано «по-взрослому» — с четырехпроводной схемой подключения:

A+ и A- для подключения нагрузки (с замером тока), V+ и V- используются для точного измерения напряжения. Это нужно из-за падения напряжения на проводах (особенно при увеличении тока разряда). Таким образом, два провода от A+ и V+ идут к «плюсу» тестируемого источника. Два провода от A- и V- идут, соответственно, к его «минусу».

В простейшем случае (когда провода достаточно толстые, а ток небольшой) можно использовать обычную двухпроводную схему. A+ и V+ замыкаются на клеммнике, один провод от них идет к «плюсу» тестируемого источника. И аналогично замыкаются A- и V-, один провод от них идет к «минусу».

Нельзя использовать тестируемый источник в качестве питания устройства (поскольку результаты будут заведомо неверны, да и возможна нестабильная работа).

Будьте аккуратны при подключении тестируемого источника. Настоятельно рекомендуется это выполнять при полностью отключенном устройстве. И нужно аккуратно соблюдать полярность подключения, я вовсе не уверен в наличии защиты от переполюсовки.

Для взаимодействия с устройством есть экран и четыре кнопки («нажималки») по бокам от него:

Кнопки слева — это «+» и «-«.

Кнопки справа — это «Select» (сверху) и «Start/Stop» (снизу).

Нажатие на кнопки сопровождается довольно громким писком «пищалки».

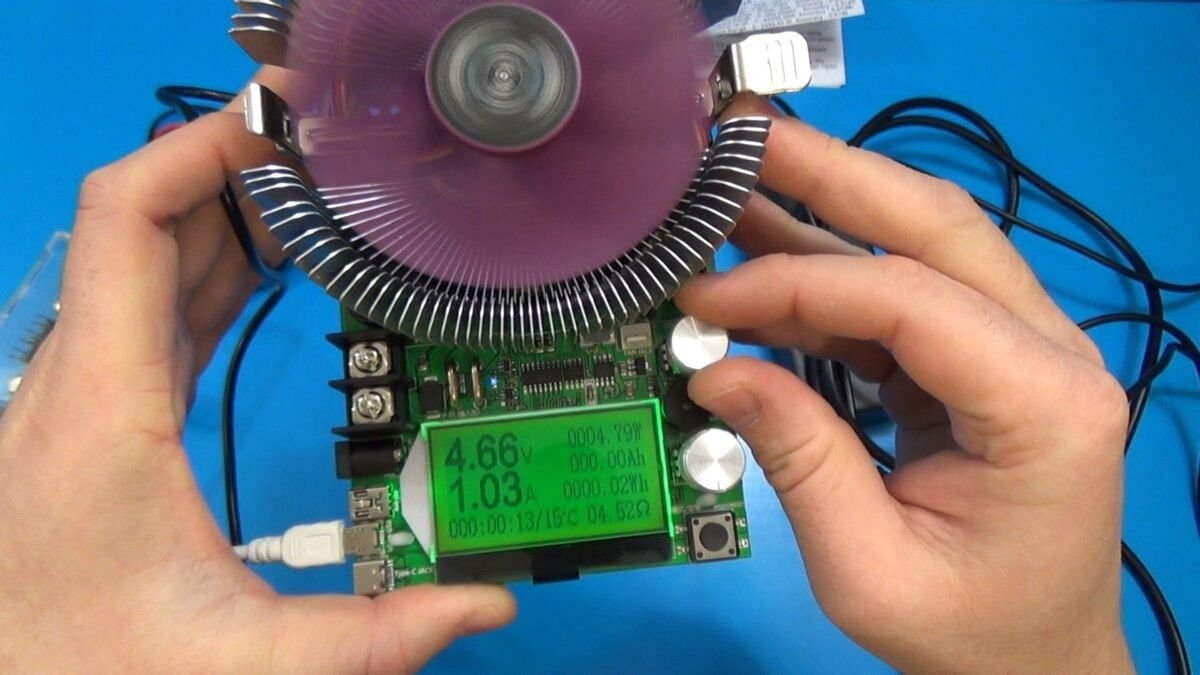

В верхней строке на экране выдаются напряжение на тестируемом источнике (Вольты), измеряемый ток разряда (Амперы, если разряд не ведется, то показываются нули) и состояние: OF — разряд не идет, ON — разряд идет, OV — разряд не идет (окончен по достижению напряжения).

В нижней части слева выводится один из параметров (по умолчанию они показываются автоматически по очереди): время разряда (суммарное), температура (на радиаторе), мгновенная мощность (расчетная из напряжения и тока), подсчитанная емкость (суммарная, в А·ч).

В нижней части справа задаются настройки. Настройки две: ток разряда (I: от 0.01А до 10.00А с шагом 0.01А) и напряжение окончания разряда (V: от 0В до 60В с шагом 0.01В).

Для изменения настроек выбирается положение курсора кнопкой «Select» (каждое нажатие смещает курсор направо циклически). Пять позиций курсора: V или I, две цифры до точки, две цифры после точки. Значение над курсором изменяется кнопками «+» и «-«.

Пример установки напряжения отсечки в 10.49В:

Пример установки тока разряда в 1.23А:

Для начала разряда нужно нажать кнопку «Start/Stop». Для ручной остановки разряда опять нажать ее же.

Идет разряд (справа сверху ON) током 0.1А:

Разряд так же останавливается при достижении выставленного напряжения. Точнее говоря, выставляется минимальное, но допустимое напряжение. Например, если задано 12.00В, то именно при 12.00В разряд все еще идет, а вот при падении до 11.99В сразу же останавливается. Остановка сопровождается недолгим звуковым сигналом. В правом верхнем углу появляется индикация OV.

Как удешевить доставку с Алиэкспресс

Автовыключение по напряжению можно убрать, выставив 0В.

При установке тока учитывается мощность. При напряжениях больше 15В ток разряда ограничивается (предел меньше 10А), чтобы мощность не превышала 150Вт.

Настройки тока и напряжения можно изменять и во время разряда.

Ток выдерживается довольно точно, хотя, конечно, вывод значения с точностью аж до 1 мА довольно оптимистичен, но до 10 мА вполне похоже на правду.

Если источник не может выдать выставленный ток, то все равно разряд продолжается, но ток снижается (это видно по отображению измеряемого тока).

Накопленные значения (время разряда, емкость Ач) автоматически НЕ сбрасываются даже при отключении питания устройства. Это правильно. Для сброса нужно нажать и удерживать кнопку «Start/Stop».

Хочу отметить, что подсчет Вт·ч устройство, к сожалению, не ведет. Но я об этом заранее знал, мне достаточно А·ч.

Рассеивать 150Вт в тепло на радиаторе — это не такая простая задача в этих габаритах, поэтому здесь присутствует и вентилятор (дешевый и довольно шумный). Для повышенной мощности он включается принудительно. Для пониженных токов включается только при нагреве (46°C, выключается при 40°C). Заявлено наличие защиты (кажется, при 87°C или что-то около) с автоматическим снижением тока.

Сам я токи на пределе не использовал, но есть отзывы, что при комнатной температуре рассеять полные 150Вт невозможно, срабатывает защита. 100-120Вт более реально. Нужно понижать температуру окружающего воздуха (скажем, до 10°C), тогда 150Вт можно получить.

Я изначально планировал использовать это устройство для оценки емкости аккумуляторов (Ni-Mh, Li-Ion и кислотно-свинцовых). Для цилиндрических элементов надо сделать «кроватку»-держатель, чтобы с проводами не возиться — пока руки не дошли. А вот автомобильные 12В аккумуляторы уже пробовал тестировать.

Сделал четырехпроводное подключение: два силовых крокодила для нагрузки, два провода для замера напряжения, прижимаются к клеммам крокодилами. Довольно неплохо получилось. Замерять емкость устройством гораздо удобнее, чем сидеть «по старинке» с лампочкой, вольтметром и часами.

Насчет точности не могу сказать без целенаправленных замеров, но результаты, по крайней мере, повторяемые.

Конечно, некоторым не понравится отсутствие возможности получить лог разряда (хотя бы зависимость напряжения от времени), но устройство для этого и не предназначено. Зато оно довольно простое в использовании.

Отсутствие корпуса не особо мешает, но вызывает опасение вероятность снять «статику» с руки на плату. Нужно быть аккуратным. А хранить устройство приходится в той коробке, в которой оно пришло.

Цена устройства на данный момент около $30. Есть отзывы о существовании подделок (!), которые показывают погоду на Марсе и не имеют возможности программной калибровки. У меня, судя по признакам, все же не подделка, но с программной калибровкой пока не разбирался.

  • Аккумуляторы AA, AAA (2020) (2020-10-27)
  • Электронная нагрузка на 150Вт: замена предохранителя (2020-01-30)
  • Topla Energy 75Ah 700A (EN): замер емкости нового аккумулятора (2018-12-25)
  • Тест емкости аккумуляторов 14500 LiFePO4 (3.2В IFR): Soshine, Doublepow, Unitek (2018-07-25)
  • Samsung Galaxy Note 3: проверка двух аккумуляторов (2018-06-07)
  • «Держатель» для подключения к плоским аккумуляторам (2018-06-03)
  • Литий-титанатные аккумуляторы LTO66160: графики напряжения (2018-05-06)
  • Литий-титанатные аккумуляторы: проверка баланса (2018-05-03)
  • Предел измерения тока «клещами» Uni-T UT256B, ток стартера Jeep Cherokee (2018-03-29)
  • Четырехпроводной держатель для цилиндрических элементов (AA, 14500, 18650 и т.п.) (2018-03-09)
  • Держатель для цилиндрических аккумуляторов из Li-Ion зарядника (2018-02-17)
  • Аккумуляторы для Jimny (B24R): Yuasa, Hitachi, Alaska (2018-02-14)
  • DJI Phantom 2 Vision+: состояние на январь 2018 (2018-02-04)

Источник: malykh.blogspot.com

Народная USB нагрузка-тестер на 35W+QC2.0/3.0 триггер — КАК ПРОТЕСТИРОВАТЬ ВСЕ НА СВЕТЕ

Небольшой обзор юсб нагрузки с тестером на 35W+QC2.0/3.0 триггер. Обновленная версия проверенного временем девайса, при помощи которого можно протестировать практически любой кабель/павербанк/ЗУ/мониторить процесс зарядки/процесс разряда и вообще кучу всякого.

У меня достаточно много всяких тестеров и специализированных приборов для проверки всякого, но большинство из них будут не нужны рядовому пользователю. А тут как раз такого плана человек спросил у меня совета, какой ему выбрать для личного/непрофессионального использования. Вспомнил я о модели, которую использую уже где то 2-3 года и нашел ее в своей истории заказов. Покупал когда то за 18 долларов, а сейчас вижу 15 и девайс обновленный:
— микро-юсб для внешнего питания и для более чистых замеров, когда нет потерь на питание самого устройства (я зачастую пренебрегаю этими цифрами в 30-50 mAh);
— мощность выросла, 4.5+А можно снимать с источника и еще триггер стал продвинутее.

А цена меньше! Ниже небольшой видео обзор, где я собрал всю коллекцию своих тестеров и там можно увидеть альтернативные варианты. Самое забавное, что есть у меня горстка 1-2А юсб нагрузок и в 2015 они были норм в паре с хвостатым белым тестером и стоили по 0.8-1.2 доллара. А сейчас 2019 и вижу их на Розетке в продаже (крупнейший украинский интернет магазин по цене в 100 грн+ доставка — это где то 4 доллара).

Ну и как понятно из введения выше — рекомендовал человеку именно этот тестер/нагрузку.

В моих руках он побывал по сути на 1 день и только поврехностную проверку прошел. Забавно было видеть остатки ручного тестирования — видно, что 1 минуту он уже использовался.

Также занятно видеть разницу в триггере, в моем старом тестере это была просто одна кнопка и по кругу можно туда/сюда переходить. А здесь можно шаг вверх/шаг вниз.

И да, нагрузка то посерьезнее — вместо 3.5А можно снимать больше 4.5А (хотя я делал то же, только путем использования дополнительной нагрузки в юсб, где на фото триггер). Единственное слабое место в этой конструкции это юсб, когда на него приходится вся нагрузка конструкции тестера — получается может постепенно потерять прочность, я вот свой спустя год/два был вынужден перепаивать в этом месте. Проблема устраняется если использовать для тестов приличный юсб кабель (на фото из недавнего обзора кабель тайп-С, который 3-4А нормально пропускает ). И для таких пограничных нагрузок лучше использовать заведомо приличную зарядку, у меня на этой роли крайне недорогая зарядка Gocomma — с QC 3.0 и вплоть до 5А с юсб порта! — реферальная ссылка на геарбест

Возвраты с Алиэкспресс кемерово отзывы

Одним словом горячо рекомендую эту нагрузку как для желающих серьезно вникнуть в тестирование и работу разной юсб электроники (и не только юсб, там же еще есть выводы под обычные провода и можно куда серьезнее заморочиться!), так и для желающих эпизодически использовать ее для проверки на вшивость каких то новых гаджетов. Можно кабели тестировать, можно проверять ЗУ и павербанки, можно просто смартфон поставить на зарядку через тестер и скрутить нагрузку в 0, а параллельно наблюдать как заряжается смартфон. Чего я только с ним не делал за последние несколько лет!

И ведь стоит недорого, а функционал крайне разноплановый — http://ali.pub/3fofpv

  • berezovy
  • 26 июня 2019, 07:10

Источник: skuonline.ru

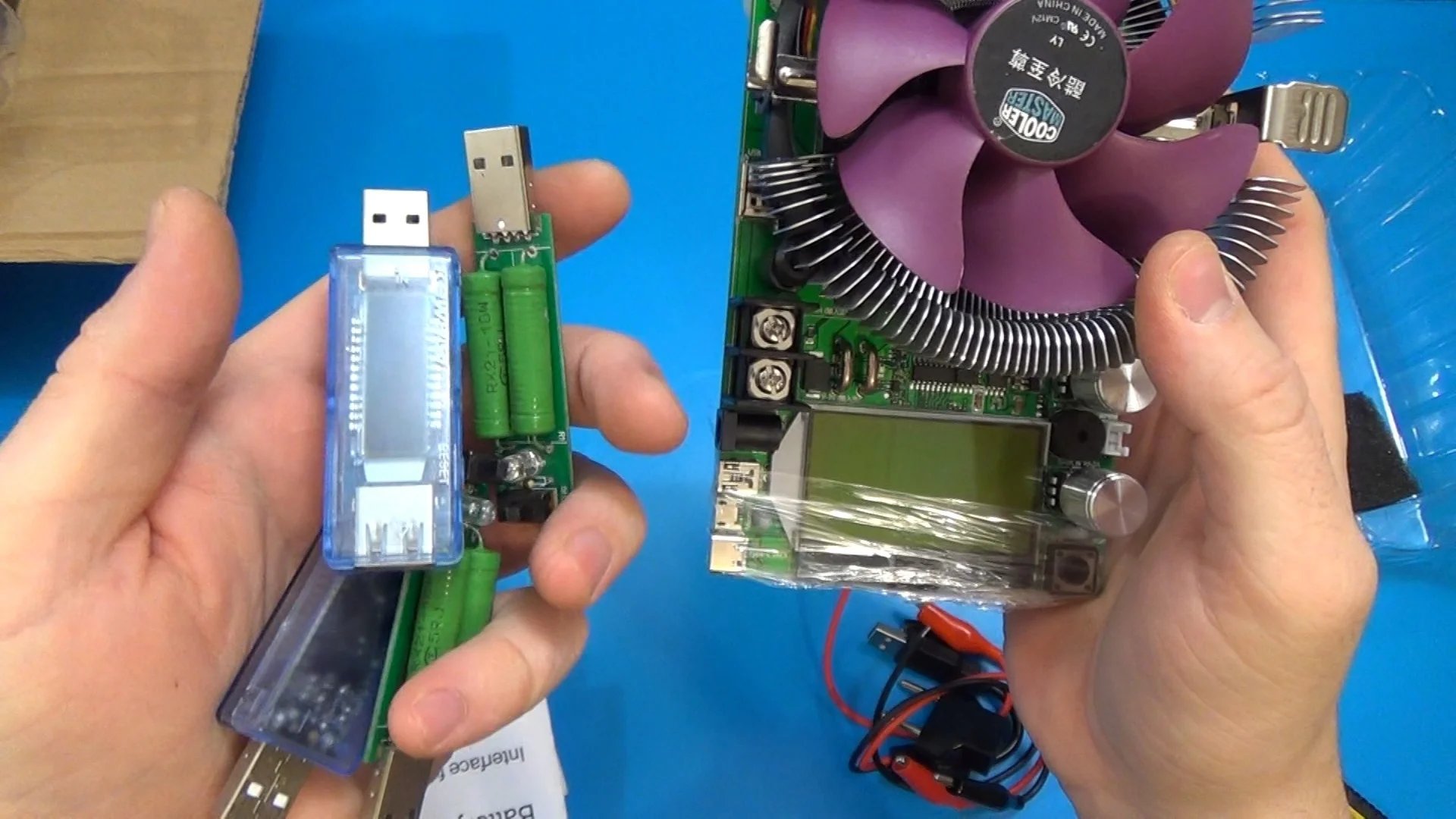

Электронная нагрузка с разгоном на 300Вт с Алиэкспресс и обзор предложений из Китая на 150Вт

× Вам не понравилось видео. Спасибо за то что поделились своим мнением!

Издатель May 6, 2021

Ссылка на покупку: http://alii.pub/5qxu48
Лучший кешбек-сервис: https://vk.cc/bXxVKf
Обзор электронной нагрузки из Китая на реальные 150Вт. Сервисное меню и управление прибора с Алиэкспресс с максимальной мощностью 300Вт.
#Отзыв на товар с #Aliexpress Электронная нагрузка с разгоном на 300Вт с Алиэкспресс и обзор предложений из Китая на 150Вт
Видео создано в образовательных целях, для деманстрации современных маркетенговых технологий.
Все права на текст и фото пренадлежат автору: https://mysku.ru/profile/YAD13
—//—//—//—

Комментариев нет.

Следующее

СБОРКА ПК НА ЛЮТОМ МУТАНТЕ С Алиэкспресс! Неистовая мощь из Китая за недорого! Intel QQLS+B365M D3H

СБОРКА ПК НА ЛЮТОМ МУТАНТЕ С Алиэкспресс! Неистовая мощь из Китая за недорого! Intel QQLS+B365M D3H

от admin 1 год назад 19 Просмотры

КОМПЛЕКТ РАТНИКБОТИНКИ НА Алиэкспресс [ОБЗОР-ОТЗЫВ 2021]

КОМПЛЕКТ РАТНИКБОТИНКИ НА Алиэкспресс [ОБЗОР-ОТЗЫВ 2021]

от admin 1 год назад 3 Просмотры

Электронная нагрузка с разгоном на 300Вт с Алиэкспресс и обзор предложений из Китая на 150Вт

Электронная нагрузка с разгоном на 300Вт с Алиэкспресс и обзор предложений из Китая на 150Вт

от admin 1 год назад 5 Просмотры

Видеокарта с Алиэкспресс - ASUS GTX 1060 5Gb - обзор, обслуживание и тесты в играх

Видеокарта с Алиэкспресс — ASUS GTX 1060 5Gb — обзор, обслуживание и тесты в играх

от admin 1 год назад 31 Просмотры

USB ПРОГРАММАТОР CH341A ДЛЯ БИОСА С Алиэкспресс, КАК ПОЛЬЗОВАТЬСЯ И ОБЗОР

USB ПРОГРАММАТОР CH341A ДЛЯ БИОСА С Алиэкспресс, КАК ПОЛЬЗОВАТЬСЯ И ОБЗОР

от admin 1 год назад 12 Просмотры

MSI B550 Tomahawk с Алиэкспресс! БУ Материнка из Китая / Стоит ли того? Pci 3.0 vs Pci 4.0

MSI B550 Tomahawk с Алиэкспресс! БУ Материнка из Китая / Стоит ли того? Pci 3.0 vs Pci 4.0

от admin 3 месяцев назад 2 Просмотры

Материнская плата Mashinist x79 E5 V3.3G с Алиэкспресс. Обзор косяков.

Материнская плата Mashinist x79 E5 V3.3G с Алиэкспресс. Обзор косяков.

от admin 1 год назад 3 Просмотры

Материнская плата с Китая фирмы Хуанан Б75 с Алиэкспресс/разборка-сборка системного блока компьютера

Материнская плата с Китая фирмы Хуанан Б75 с Алиэкспресс/разборка-сборка системного блока компьютера

от admin 1 год назад 3 Просмотры

Мощная и бюджетная видеокарта для пк с Алиэкспресс Обзор. Купить по ссылке.

Мощная и бюджетная видеокарта для пк с Алиэкспресс Обзор. Купить по ссылке.

от admin 1 год назад 3 Просмотры

15 КРУТЫХ ТОВАРОВ НА ШЕВРОЛЕ НИВА ДОРОБОТКИ НА SHEVROLET NIVA TRAVEL С Алиэкспресс ИЗ КИТАЯ И РОССИИ

15 КРУТЫХ ТОВАРОВ НА ШЕВРОЛЕ НИВА ДОРОБОТКИ НА SHEVROLET NIVA TRAVEL С Алиэкспресс ИЗ КИТАЯ И РОССИИ

от admin 11 месяцев назад 2 Просмотры

Электронная нагрузка DL24M. Обзор

Электронная нагрузка DL24M. Обзор «майнинг фермы» аккумуляторщика.

от admin 10 месяцев назад 3 Просмотры

Sapphire Rx 580 с Алиэкспресс за 6000!? Обзор+тест!

Sapphire Rx 580 с Алиэкспресс за 6000!? Обзор+тест!

от admin 1 день назад 1 Просмотры

БОТИНКИ ДЛЯ АРКТИКИ НА Алиэкспресс [ОБЗОР-ОТЗЫВ 2021]

БОТИНКИ ДЛЯ АРКТИКИ НА Алиэкспресс [ОБЗОР-ОТЗЫВ 2021]

от admin 1 год назад 2 Просмотры

Народная WiFi камера с Алиэкспресс со звуком и FHD / Обзор и настройка Hiseeu

Народная WiFi камера с Алиэкспресс со звуком и FHD / Обзор и настройка Hiseeu

от admin 1 год назад 3 Просмотры

Стрим по [ World of Tanks ] Прокачка танка с Алиэкспресс , ЛТ Китая WZ-132A

Стрим по [ World of Tanks ] Прокачка танка с Алиэкспресс , ЛТ Китая WZ-132A

от admin 1 год назад 1 Просмотры

КУПИТ ЖЕНСКИЕ КОЛГОТКИ ХЛОПОК НА Алиэкспресс [ОБЗОР-ОТЗЫВ 2021]

КУПИТ ЖЕНСКИЕ КОЛГОТКИ ХЛОПОК НА Алиэкспресс [ОБЗОР-ОТЗЫВ 2021]

от admin 1 год назад 0 Просмотры

Посылки из Китая с сайта Алиэкспресс

Посылки из Китая с сайта Алиэкспресс

от admin 1 год назад 7 Просмотры

Лучшие видеокарты для майнинга с Алиэкспресс 2022. Самые прибыльные видеокарты для майнинга из Китая

Лучшие видеокарты для майнинга с Алиэкспресс 2022. Самые прибыльные видеокарты для майнинга из Китая

от admin 5 месяцев назад 1 Просмотры

Стрим по [ World of Tanks ] Прокачка танка с Алиэкспресс , ЛТ Китая WZ-132A

Стрим по [ World of Tanks ] Прокачка танка с Алиэкспресс , ЛТ Китая WZ-132A

от admin 1 год назад 2 Просмотры

проверка китайской RX 580 с Алиэкспресс и обзор набора на E5 2670V2

проверка китайской RX 580 с Алиэкспресс и обзор набора на E5 2670V2

от admin 1 день назад 1 Просмотры

7.5 Упорядоченные цифры.

7.5 Упорядоченные цифры. «Поколение Python»: курс для начинающих. Курс Stepik

от admin 5 месяцев назад 543 Просмотры

Источник: best-coding.ru

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Вашему вниманию Самодельная Электронная нагрузка. Пока существует в черновом варианте, но тем не менее уже нормально работает. Практически все компоненты нагрузки приехали из Китая. Радиатор долго лежал на полке, и вот наконец наступил его звездный час, спасибо карантину и коронавирусу.

Внимание, это не обзор товара, это DIY на «свободную тему». Кому интересно читаем дальше… Будет много фото и мало букв, обзор родился спонтанно и был написан за пару часов, потому сразу прошу прощение, за какие-либо описки или неправильные обороты речи.

В нагрузке использованы следующие наборы и компоненты:

Двунаправленный АмперВольметр 20А 90В

Конструктор электронной нагрузки 10А 150W

Радиатор купленный на Таобао.

И кучка разных запчастей, вентиляторов, коннекторов, термопредохранителей купленных как на Алиэкспересс, так и рынках запчастей.

Вот и пришла пора собрать это все в кучу, о чем я вам попытаюсь рассказать и показать на фото. Пока черновой, тестовый вариант, который еще необходимо доработать, но уже работающий экземпляр, которые вполне справляется со своим предназначением.

Начиналось все со статьи ув. Кирича, где он описал китайский конструктор электронной нагрузки. Я приобрел в другом месте, аналогичный набор и собрал его. Сначала все было собрано из прилагаемых комплектующих, за исключением разъема питания, диодов выпрямительного моста и силовых транзисторов.

Я не буду подробно описывать сборку, это все очень хорошо описано в обзоре подобного конструктора от ув. Кирича. Всем новичкам крайне рекомендуется к прочтению (ссылка на обзор выше).

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Диоды образующие выпрямительный диодный мост были ни к чему, так как питание я планировал давать уже стабилизированное. Изначально планировался к использованию аналоговый трансформаторный блок питания со стабилизацией на выходе L7912 и L7810.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Но от этой идеи в последствии пришлось отказаться, так как банально не хватало мощности трансформатора для питания всех блоков.

Делаем отверстия в радиаторе и нарезаем резьбу:

Установка датчика слепых зон с Алиэкспресс

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Крепим на радиаторе термопредохранитель (на 90С) и транзисторы IRFP250. Это транзисторы были заказаны заранее из Китая и установлены вместо комплектных мосфетов в корпусе ТО220, с целью повышения выходной мощности.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Все транзисторы были проверены перед установкой на транзисторном тестере:

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Ставим стойки крепления платы нагрузки и подпаиваем провода к силовым транзисторам. Провода должны быть хорошего сечения, способные выдерживать заданный ток.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Ставим плату на стойки и закрепляем болтами. Так где есть опасность замыкания дорожек платы на корпус, подкладываем изолированные шайбы из не проводящего ток материала.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Смотрим сбоку все ли нормально, нет ли визуальных замыканий… Нет, место много, никаких проблем визуально не обнаружено.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Подпаиваем силовые провода, они у меня максимального сечения 3.0 AWG (из имеющихся у меня), на плюсовом проводе автомобильный предохранитель на 25А. Провод медный сечением 26,7 мм2.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

В общем итоге получилось вот так. Подсоединяем питание, по плюсовому проводу через термический предохранитель на 90С, который отключит напряжение в случае появления аварийного режима из-за отказа вентилятора.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

И делаем стартовый пробный прогон. Нагрузка работает. Резистором плавно меняется ток от нуля и до… 6А. Пока у меня не было ничего более мощного, что бы проверить предельный ток. В принципе если ток будет меньше чем мне требуется, есть 2 варианта это исправить, или подбирать делитель на TL431 или менять шунты — мощные проволочные резисторы в сторону уменьшения сопротивления.

Это все очень подробно описано в обзоре ув. Кирича, потому не буду повторяться.

Собираем дальше. Переходим в двунаправленному Ампервольтметру и дорабатываем его. Первым делом удаляем силовое реле, поскольку не хорошее решение управлять при помощи реле высокотоковой нагрузкой. Так же было замечено что штатное реле потребляет ток 140мА во включенном состоянии и очень ощутимо греется пластмассовый корпус реле, а это мне совсем не нравится.

Вместо штатного реле ставим мелкую релюшку на 12В (с автомобильной сигнализации производство Япония). В сработавшем состоянии реле потребляет ток около 30мА. Итого суммарный ток ампервольтметр + реле составляет 70мА.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

С обратной стороны реле ставим перемычку медным проводом хорошего сечения.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Крепим это все опять же на радиатор при помощи монтажных стоек.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Изначально была идея при помощи мелкого реле разрывать питание платы электронной нагрузки, но в последствии от этой идеи я отказался, так как ампервольтметр оказался очень чувствительным в переходным процессам возникающим при подачи питания на нагрузку (кратковременный скачек потребляемого тока, до 200мА, из-за зарядки конденсаторов), что приводило к частым перезагрузкам измерительного устройства. Можно было конечно выкинуть конденсаторы на 1000 мкф, которые почти не несут полезной нагрузки если подается уже стабилизированное напряжение, а не переменный ток, но я нашел лучшее решение, о котором я расскажу позже.

Теперь настало время закрепить сам ампервольтметр и вывести клеммы и некоторые дополнительные компоненты. Пока нет корпуса, можно будет погонять электронную нагрузку в таком черновом варианте.

В алюминиевой пластине было выпилено монтажное отверстие и сама пластина закреплена на радиаторе.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Так же была подобрана пластиковая планка на которой разместил 2 советские зажимные клеммы, переменный резистор и кнопку разрывающую питание ампервольтметра, для быстрого доступа к меню калибровки.

Собираем все окончательно. При этом надо помнить, что у электронной нагрузки и ампервольтметра схема выполнена конструктивно так, что у них образуется общий минусовой провод (потому была изначально идея давать каждому блоку свое напряжение питание, изолированное от остальных). Потому все предохранители и т.п. должны быть выполнены только по плюсовому проводу.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Теперь о том что именно у меня включает реле. Я решил что правильно будет отключать нагрузку соединив средний провод переменного резистора с минусовым проводом. Это эквивалентно крайне левому положению переменного резистора, когда вывод микросхемы соединен с землей и микросхема будет в «закрытом» состоянии.

Сверху на фото видно, что я присоединил нормально замкнутые выводы реле (т.е это те выводы которые находятся в замкнутом состоянии, когда реле отключено). Таким образом при включении ампервольтметра реле находится в обесточенном состоянии, и вход микросхемы замкнут на минусовой провод. При включении нагрузки при помощи кнопки OUT, реле срабатывает и размыкает вход микросхемы от минусового провода, и регулировка тока выполняется при помощи переменного резистора в штатном режиме. Я постарался на схеме изобразить место подключение реле.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Так же обратите внимание на конденсаторы 102 обведенные зелеными кружками. Как мне подсказали у них недостаточная емкость, и нагрузка может самовозбуждаться, потому нужно их заменить на аналогичные, но более емкие 33нФ и до 100нФ (104). Я решил просто допаять параллельно дополнительную емкость, вы можете это видеть на фотографии ниже.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Ну и последние штрихи, ставим модуль управления вентилятором с гистерезисом, позволяющий при достижении определенной заданной температуры плавно включать вентилятор и держать его на малых оборотах, при дальнейшем повышении температуры вентилятор увеличивает обороты вплоть до максимальных, при которых он потребляет 400мА.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Так же на плату я распаял разъем питания, и развел питание ампервольтметра и самой платы нагрузки + вентилятор. В качестве блока питания используется какой-то с зарядного устройства 12В и 1.5А, чего хватает с большим избытком.

В качестве испытания я протестировал аккумулятор LiFePo4 Литокала 6.5а/ч Испытание проводил при токе 6А (1С).

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Был задействован триггер LOP отключающий аккумулятор от нагрузки при достижения напряжения 2.3В Емкость аккумулятора вы можете видеть на фото.

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Самодельная электронная нагрузка 200W на основе компонентов с Алиэкспресс

Выводы: В общем получилась неплохая электронная нагрузка, которую будет не стыдно оформить в корпус.

Так же планирую еще немного доработать нагрузку установив еще одну плату и 4 транзистора IRFP250, что позволит увеличить мощность нагрузки до 400W и выше. Так же планирую перевести ампервольтметр на 4-х проводную схему, что позволит более точно контролировать напряжение на тестируемом аккумуляторе.

На этом все. Кошку изловить не удалось, потому финального фото животного не будет…

Как всегда приветствуются адекватные комментарии, неадекватные с моей точки зрения комментарии будут игнорироваться.

Источник: rankbrain.ru

Рейтинг
( Пока оценок нет )
Загрузка ...
Китай Покупай
