Как подключить жесткий диск к роутеру Xiaomi

Недавно я приобрел отличный роутер Xiaomi Mi Router 3G. Наверное лучший за свои деньги — порядка 2500-3000 рублей, на момент написания статьи.

Меня в первую очередь заинтересовали в нем — 3 ГИГАБИТНЫХ порта, 2-х диапазонный WiFi модуль — на 2.4 и 5 ГГц, весьма мощная платформа, наличие большого числа кастомных прошивок и порт USB 3.0. В общем отличная замена моему старичку Zyxel Keenetic Giga. Который меня не устраивал отсутствием 5ГГц диапазона беспроводной сети и портами USB 2.0.

Штатная прошивка у нового роутера в моем случае была китайской. Впрочем я это знал и пользуясь достаточно простой инструкцией — прошил прошивку Padavan. Как это сделать в интернете есть сотни статей, видеороликов и т.д. В целом процедура весьма несложная. Зато после этого возможности роутера становятся поистине безграничными.

Ну по меркам роутеров разумеется!

Настроил необходимые мне параметры и функции. А вот одна из самых важных «фич» которые мне были нужны — подвела. И проблема эта аппаратная. По USB 3.0 не мог запустится мой внешний жесткий диск Seagate, не хватало тока.

Роутер Xiaomi Доступ к USB накопителю роутера в Windows

Подключать хабы с внешним питанием или покупать редкие двойные кабеля USB 3.0 я не захотел. Уж больно это все выглядит неважно. Стоит дополнительных денег. Да еще и сроки ожидания. Поэтому решил доработать сам роутер.

Микросхемой отвечающей за питание порта USB выступает элемент отмеченный на плате как U15.

Маркировка этой миросхемы была весьма многообещающей. D53 8JF1. Гуглу и сайтам для поиска документации эти символы ни о чем не говорили. Схемы как это частенько бывает — в общем доступе нет. Но, без лишней скромности, скажу — за плечами у нас в сервисе огромный опыт по поиску документации на редкие, малознакомые микросхемы — который мне и помог.

В данном случае это была микросхема серии AP22652/AP22653 компании DIODES Incorporated, либо, что более вероятно — NX5P2553 компании NXP. Ну или какой-то ближайший аналог. Потому как по распиновке и навесным элементам — совпадение было полное.

Документация по этим микросхемам:

Согласно этим документам ток задается резистором Rilim. В нашем случае это R296.

Его сопротивление с завода — составило 24 кОм.

По таблице даташита на эту микросхему, при таком сопротивлении Rilim максимальный ток будет примерно 800-1000 мА. Чего явно недостаточно для большинства внешних жестких дисков.

Согласно этой же таблице — оптимально-номинальным будет сопротивление 15 кОм. В таком режиме максимальный ток составит порядка 1800 мА. Чего уже достаточно большинству внешних жестких дисков формата 2.5′.
Для тех у кого нет резистора такого номинала, или нет навыков пайки SMD компонентов, можно просто сверху к резистору R296 допаять резистор 47 кОм. Получится как раз примерно то что надо.

В своем случае я припаял еще в цепь +5В и в цепь питания USB по дополнительному твердотельному конденсатору 270мкФ 16В. Для лучшего сглаживания пульсаций и защиты от просадок напряжения. Но проверял работу и без них — все работает, жесткий диск раскручивается, выходит в готовность и стабильно работает. А вот если припаять только конденсаторы и не менять ток-ограничивающий резистор, работать ЖД не будет. Это я тоже проверил ).

Так что все элементарно, чтобы заработали USB жесткие диски в роутере Xiaomi Mi Router 3G на плате M35_R0102 надо заменить резистор R296 с 24кОм на 15кОм.

Зачем они сделали такое ограничение — загадка. Цепь питания +5В достаточно мощная. 1.5А точно выдержит. Тем более что такой ток нужен только на момент трогания шпиндельного двигателя.

В целом такая доработка не портит встроенную в микросхему защиту. Ни от КЗ, ни от перегрева, ни от переполюсовки. Просто поднимает предельный ток. Так что в целом такая переделка безопасна. Старый Zyxel Keenetic Giga тянул ЖД и флешку без всяких переделок.

А блок питания у него был такой же мощности.

Источник: hardnov.ru

Подключение жесткого диска к роутеру: инструкции для разных маршрутизаторов

В квартире много устройств, которым требуется соединение с интернетом или домашней сетью. Благодаря этому телевизор, ноутбук, мобильные гаджеты получают доступ к личному хранилищу пользователя. Так он сможет смотреть фильмы и сериалы, хранимые на жестком диске компьютера с любого устройства. Компьютер доложен работать постоянно, чтобы обеспечивать контентом других потребителей: расходовать электроэнергию, шуметь, изнашиваться…

Приобретение сетевого хранилища (NAS) – удовольствие не дешевое для многих людей. Они стоят от 10000 рублей. А вот наличие современного роутера и внешнего жесткого диска легко решают проблему.

Как выбрать маршрутизатор и HDD?

Для подключения сетевого диска к сети через роутер необходимо обзавестись «правильным» маршрутизатором. Он должен оснащаться USB портом. Если роутер имеет гигабитные LAN-порты, версия USB имеет значение. При наличии интерфейсов со скоростью передачи 1000 Мбит/с обязателен USB 3.0. Он обеспечивает скорость записи до 60 МБ/с, а чтения – до 100 МБ/с.

Для бюджетного маршрутизатора вполне подойдет порт 2 версии. Пропускной способности USB 2.0 достаточно для просмотра фильмов Full HD с нескольких устройств.

Если бюджет ограничен, о запасе скорости придётся забыть. При наличии денег и организации серьезного хранилища стоит позаботиться о приобретении двухдиапазонного роутера с поддержкой MIMO. Тогда и интегрированный торрент-клиент не помешает.

С накопителем проще. Подойдёт даже HDD со старого ноутбука. Приобрести переходник USB-SATA несложно, да и стоит он рублей 300-400. Ещё вариант: покупка жесткого диска 3,5” с док-станцией, но роутер такое решение может «не увидеть». Оптимальный выход – внешний HDD с USB интерфейсом.

Подготовка накопителя

Большинство «чайников» работает на Windows, а потому для них выбор файловой системы очевиден – NTFS. Такой жесткий диск лучше подключать к роутерам Асус и Zyxel Keenetic, которые используют специальные NTFS-драйверы, что гарантирует высокую скорость. Остальные маршрутизаторы не могут похвастаться нормальными скоростями чтения и записи. Для Apple нужна файловая система HFS+.

Так как большинство маршрутизаторов работают на базе Linux, проблем с совместимостью при форматировании винчестера в Ext4 не будет. Однако, его подключение к ПК с Windows будет невозможным без создания на диске новой файловой системы с потерей данных.

Для людей, планирующих использовать свой старый накопитель, есть нехорошая новость. Им придётся удалить все разделы и отформатировать накопитель, ведь роутеры, как правило, не распознают более одного раздела.

Подключение

Процесс для всех маршрутизаторов аналогичен, но интерфейсы настроек отличаются. Новички не всегда понимают общие инструкции, если пункты или опции называются синонимами. Рассмотрим, как подключается жесткий диск к роутерам самых популярных производителей.

ASUS

Соединяете маршрутизатор с жестким диском USB-кабелем.

Как настроить показ файлов на ПК:

• Зайдите в проводник;
• В левом меню найдите «Сеть»;
• В открывшемся окне «Сетевая инфраструктура» кликните в пустом месте ПКМ и нажмите «Обновить»;
• Отобразится значок накопителя, который подключен к роутеру.

На этом подключение жесткого диска к роутеру ASUS осуществлено, можно запускать Проводник и заходить на запоминающее устройство. При этом вводите пароль, которым защищен ВЕБ-интерфейс, откуда настраиваете маршрутизатор. Если не изменяли данные, это слово «admin» в обоих полях.

Для просмотра содержимого хранилища на Android нужно обзавестись нормальным файловым менеджером, например, ES Проводник. В программе выбираем источник «LAN», и вводим данные для авторизации.

На телевизорах с поддержкой Wi-Fi также есть функция воспроизведения контента с USB устройств.

Роутеры от ASUS поддерживают создание:

• DLNA – стандарты, позволяющие передавать по сети медиаконтент, в том числе воспроизводить его;
• FTP-сервера;
• iTunes Server.

Для их активации и настройки перейдите во вкладку «USB-приложение» и щелкните по разделу «Файл/Медиа-сервер».

TP-Link

Как сделать домашнюю сеть на роутере TP-Link, рассказано в следующем видео:

Чтобы подключить сетевой диск к маршрутизатору этого производителя, делаем так:

1. Коммутируете HDD и роутер. Перезапускаете маршрутизатор.
2. Заходите в ВЕБ-интерфейс его настроек через браузер.
3. В разделе «Network Sharing» (организация совместного доступа через сеть) кликаете «Sharing Service» (служба общего доступа).

1. Кликните «Edit» (редактировать).

1. Введите название накопителя и активируйте опцию «Share this volume» (позволить общий доступ к данному диску).

1. В «Network Sharing» перейдите в «User Accounts» (учетные записи пользователей) и создайте профили администратора и гостя.

1. В «Sharing Service» (служба общего доступа) нажмите «Start».

Доступ к хранилищу осуществляется также, как и с устройствами от ASUS.

Huawei

Для Huawei инструкция следующая:

1. Соединяете сетевой диск и роутер.
2. Переходите в настройки роутера через браузер.
3. Кликните «Network Application».
4. Перейдите во вкладку «USB Application» в левом вертикальном меню.
5. Включаете FTP, поставив флажок возле опции «Enable FTP Server».
6. Заполняете поля ниже:

• имя пользователя;
• пароль для доступа к HDD;
• название USB устройства;
• путь к нему.

1. Сохраняете настройки кнопкой «Apply».

Zyxel Keenetic

На главной странице ВЕБ-интерфейса роутера проставьте показанные на скриншоте ниже флажки и перезагрузите оборудование.

Проверьте, распознан ли накопитель в одноимённой вкладке.

При использовании старых девайсов с объёмом памяти до 128 МБ включительно, рекомендуется включать файл подкачки размером не менее 256 МБ. Он будет дополнительно нагружать HDD. Если он подключён через USB 2-й версии, скорость чтения/записи (доступная пользователю) может заметно снижаться.

Во вкладке «Сеть Windows» настройте общий доступ: выберите папку и укажите, как её увидят клиенты.

Во вкладке «Пользователи» создаются учётные записи, им раздаются привилегии.

Последний штрих – указание каталога для хранения скачанных через торрент файлов.

Владельцам ТВ с поддержкой DLNA нужно включить соответствующий компонент в одноимённой вкладке в «Приложениях».

Также можно настроить удаленный доступ к разделам сетевого диска через Интернет. Как это сделать:

1. Создаем сервер IPsec Virtual IP в меню «Безопасность», раздел «IPsec VPN». Обязательно поставьте галочки напротив «Включить» и «Транслировать адреса клиентов (NAT), если хотите разрешить клиентам сервера использовать подключение к интернету.
2. В меню «Приложения» заходим на вкладку «KeenDNS». KeenDNS – это постоянный адрес для интернет-центра Keenetic. Здесь нужно установить режим работы:

• «через облако» – доступ только по протоколу HTTP;
• «прямой доступ» – возможность обращаться к домашним сетевым устройствам по любому протоколу, если такой доступ не ограничен провайдером.

Для удобства рекомендуется установить на телефон или ноутбук программное обеспечение для удаленного управления без входа в ВЕБ-интерфейс роутера – Transmission Remote.

Sagemcom от Ростелекома

Как подключить HDD тут:

1. Как и прежде, соединяете оборудование и посещаете настройки роутера.
2. Идёте в раздел «Мультимедиа» и активируйте «Сервер хранения информации» в вертикальном меню слева.
3. Включите сервер, заполните текстовые поля и сохраните конфигурацию.

1. Выйдите из настроек и снова зайдите, чтобы проверить, сохранились ли они. Если нет, повторите процесс.

На Sagemcom замечены проблемы с внесением изменений в конфигурационный файл.

MikroTik

Вместо ВЕБ-интерфейса настраивается подключение через приложение Samba.

1. Откройте программу, перейдите во вкладку «Disks» и нажмите «Format Drive» для форматирования.

1. Кликните по пункту меню «IP», перейдите в «SMB».
2. Отметьте опцию «Enabled».
3. Назовите сеть и введите комментарий при необходимости.
4. Включите доступ к файловой системе «Allow Guest» для всех интерфейсов «all».
5. Щелкните «Apply», затем – «Shares».

К роутерам MikroTik не получится подключить уже заполненный накопитель. Диск обязательно надо отформатировать и только потом подключать к маршрутизатору.

Возможно, кому-то пригодится следующее видео: как сделать сетевое хранилище на роутере D-Link:

Вместо покупки дорогого сетевого хранилища организовать общий доступ к файлам в домашней сети можно посредством любого накопителя и нового роутера. Надеемся, что все было понятно и у наших читателей все получилось. Если возникли какие-то проблемы, или вопросы, пишите в комментарии!

Источник: wifigid.ru

Как подключить жесткий диск к роутеру? Подробная инструкция

Многие пользователи спрашивают у нас, как подключить жесткий диск к роутеру.

Эта процедура не займет у вас много времени, однако, особенности подключения для каждой модели маршрутизатора могут отличаться.

Рассмотрим детальные руководства для соединения HDD с вашим домашним роутером.

Цель и особенности подключения

Прежде чем приступать к процедуре соединения, следует определиться с тем, какой результат вы хотите получить. Большинство юзеров желают использовать внешний жесткий диск для хранения данных в закрытой домашней сети. Что это дает? Благодаря роутеру все данные, которые находятся на накопителе, будут доступны в каждом подключенном к роутеру устройстве.

В большинстве современных маршрутизаторах на задней панели подключения можно найти стандартный USB порт технологий 2.0 или 3.0. От этого цифрового показателя зависит скорость передачи данных между подключенными гаджетами. В некоторые модели производители встраивают сразу два порта.

Устройства, которые можно подключить к роутеру:

• Внешний жесткий диск;
• Любой медиаплеер с данными и шнуром USB;
• Модем. Благодаря использованию 3G можно соединить роутер с интернетом без специального кабеля;
• Принтер. Подключив к роутеру принтер, вы сможете создать удаленный сервер и отправлять на печать документы с разных устройств по беспроводному соединению. Такую технологию организации можно часто встретить в офисах;
• Флешку;
• FTP сервер. Для хранения больших данных в сети. Протокол FTP позволяет передавать большие файлы без потери качества. При работе со стандартными серверами flash-накопителей могут встречаться ошибки в попытке воспроизведения файла.

Рис. 1 — панель портов роутера

Вариант с подключением жесткого диска позволяет не только создать общедоступное хранилище с файлами. Вы также сможете настроить DLNA медиасервер. Эта технология позволяет воспроизводить не только файлы самого накопителя, но и всех других устройств в доме. К примеру, телевизор будет способен открыть фотографии, сохраненные на компьютере, а телефон запустит трек со смартфона другого пользователя сети. Аналогичным образом можно настроить iTunes Server.

Если понадобится получать доступ к файлам из интернета, для налаживания этого процесса можно использовать функцию AiDisk.

Перейдем к конкретным инструкциям по настройке взаимодействия вашего роутера и внешнего жесткого диска.

Создаем связь с роутером Asus

Компания Asus создала очень простую систему настройки для домашнего сервера данных. Её суть заключается в первоначальном подключении гаджетов. Потом пользователь должен настроить их в меню на ПК или со смартфона. Получить доступ к программным опциям роутера можно через любой браузер на компьютере, который подключен к маршрутизатору.

Для начала отключите роутер от сети. Теперь подсоедините к нему внешний накопитель, используя переходник USB-micro USB. Должна получиться следующая конструкция:

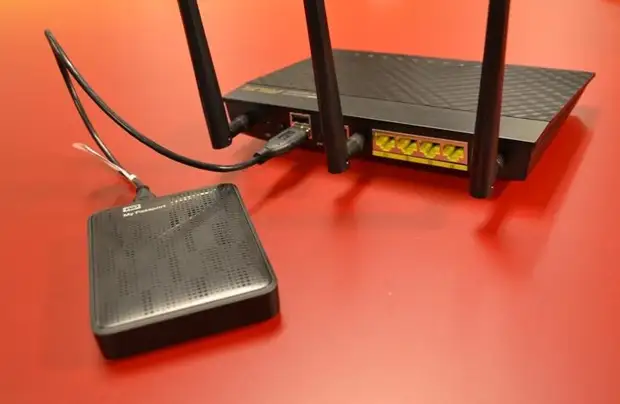

Рис. 2 – пример подключения накопителя к роутеру

Если на маршрутизаторе есть два доступных порта, выбирайте тот, что обеспечивает бОльшую скорость передачи (версии 3.0). Простого соединения двух устройств недостаточно, так как передача информации в домашней сети все еще недоступна. Соответственно, другие устройства пока не могут распознать никакие файлы.

Чтобы настроить показ файлов из сети на компьютере, зайдите в окно «Этот компьютер». Слева на панели отображения элементов найдите вкладку «Сеть» и перейдите в это окно. Здесь отображаются все доступные сетевые хранилища и протоколы передачи, которые вы можете использовать.

Кликните правой клавишей мыши на пустой области окна и во всплывающем меню нажмите на «Обновить». Таким образом, в окне отобразится иконка подключенного к роутеру накопителя.

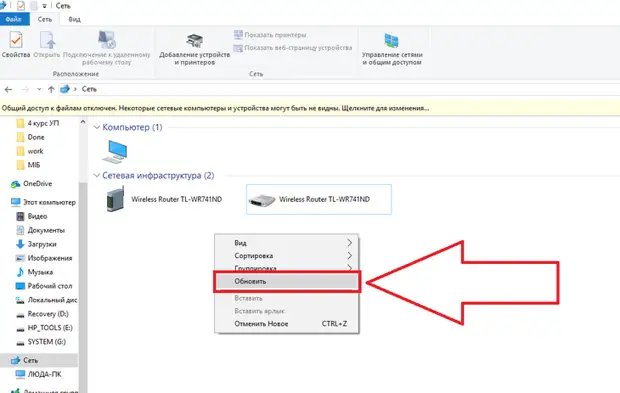

Рис. 3 – окно «Сеть» на компьютере

Теперь просто кликните на появившуюся иконку, чтобы перейти в папку с файлами внешнего накопителя. Если на компьютере отключен общий доступ, для просмотра содержимого необходимо будет ввести логин и пароль от настроек роутера. Как правило, значения этих полей одинаковое. Это слово admin.

После получения доступа к содержимому папки вы сможете создавать в ней новые файлы, редактировать или просматривать существующий контент.

Для управления роутером с телевизора достаточно просто зайти в настройки соединения с интернетом. В окне появиться вкладка USB. Нажав на неё, вы сможете узнать о количестве свободного места на диске или посмотреть его содержимое.

Рис. 4 – просмотр данных внешнего диска на телевизоре

Для получения доступа к файлам с телефона или планшета необходимо скачать приложение «ES Проводник». Оно точно отобразит нужную папку и позволит быстро открывать файлы или создавать новые документы на HDD:

• Подключите смартфон к роутеру и запустите программу проводника;
• Теперь в верхней части экрана выберите окно LAN, как показано на рисунке ниже;
• Дождитесь загрузки содержимого. Иногда это может занять несколько минут. После появления папки внешнего жесткого диска кликните на её иконку;
• При необходимости, введите данные для получения доступа (логин – admin, пароль — admin);
• После подтверждения ввода на телефоне отобразятся все файлы сети.

Рис. 5 – подключение к файлам внешнего HDD со смартфона

Для мобильных устройств от Apple процедура подключения такая же, только использовать нужно стандартный файловый проводник.

Инструкция для TP-Link

Совместный доступ к файлам через сеть маршрутизатора TP-Link создается следующим образом:

• Подключите жесткий диск или флешку к роутеру и перезагрузите оба устройства, чтобы не возникло программной ошибки их взаимодействия;
• Откройте любой браузер на компьютере и введите в адресную строку идентификатор сети 192.168.1.1 или 192.168.0.1. Подойдет только один из указанных адресов;
• Введите логин и пароль доступа во всплывающем окне (admin, admin). Нажмите Ввод;
• Выберите вкладку «Network Sharing»;
• Кликните на «Sharing Service»;

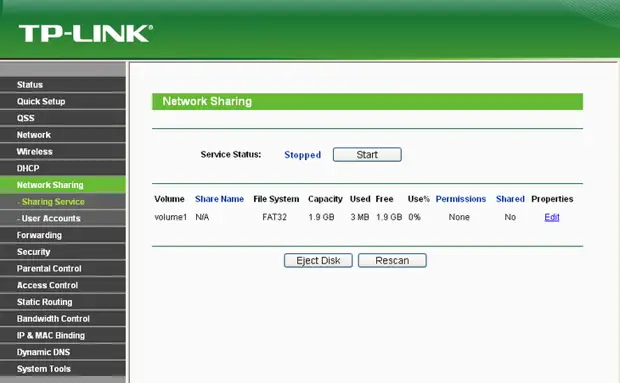

Рис. 6 – окно настроек роутера TP-Link

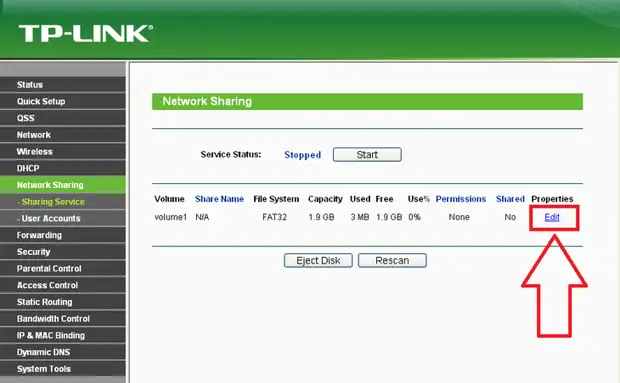

• В правой части окна нажмите на поле Edit, которое указано на рисунке ниже. Это позволит внести изменения в параметры общего доступа сети;

Рис. 7 – редактирование доступа к сети

• В открывшемся окне задайте новое имя для жесткого диска, который подключён к сети. Обязательно отметьте галочкой поле «share this volume», чтобы другие устройства могли видеть папку накопителя;

Рис. 8 – создание нового хранилища

Получить доступ к информации хранилища со смартфона, планшета, компьютера, ноутбука или телевизора можно точно так же, как это было описано в инструкции для роутера Asus.

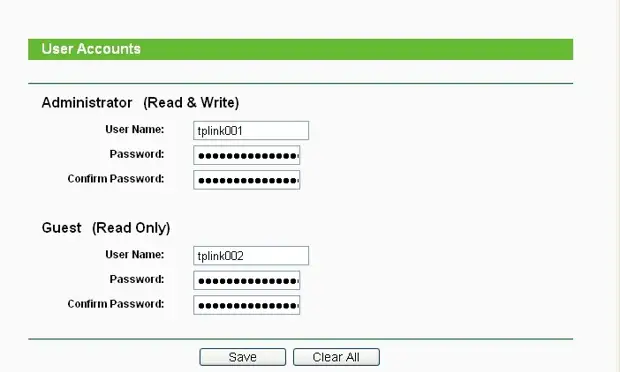

Теперь снова перейдите во вкладку «Network Sharing» и откройте подпункт «User Accounts». Придумайте имя пользователя и пароль. Эти данные вы будете вводить на всех устройствах, чтобы получить доступ к папке накопителя. Если поля останутся пустыми, любой, кто подключится к сети, сможет просматривать и редактировать файлы, что небезопасно.

Рис. 9 – ограничение доступа для просмотра данных накопителя

Осталось только активировать функцию общего доступа. Для этого вернитесь в окно «Sharing Device» и нажмите на клавишу Start.

Рис. 10 – запуск функции «Network Sharing»

Подключение к Huawei

Большинство роутеров от Huawei оснащены оптическим GPON-терминалом, в который встроен разъем USB. Подключите жесткий диск к роутеру через этот порт и зайдите в веб-интерфейс маршрутизатора с помощью браузера на ПК. Следуйте инструкции:

• Для доступа к программному интерфейсу используется адрес 192.168.100.1. Логин и пароль — root и admin соответственно;
• После успешного входа в интерфейс обратите внимание на вкладки, которые расположены вверху окна. Кликните на «Network Application»;
• Теперь в левой части страницы появится список доступных окон. Нам нужно открыть «USB Application»;
• В поле содержимого вкладки поставьте галочку напротив указанного на рисунке поля. Она активирует работу сервера. На этой же странице заполните поля «username» (имя пользователя), «password» (пароль). Возле строки «USB Device» откройте выпадающий список и выберите имя жесткого диска, к которому будут подключаться другие пользователи сети;
• Подтвердите изменения, нажав на клавишу Apply.

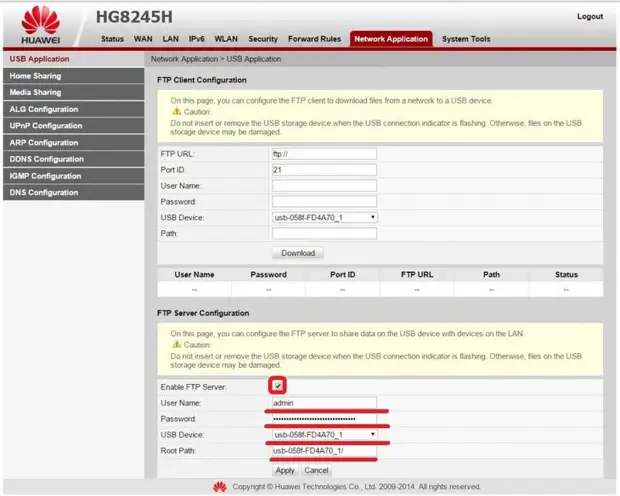

Рис. 11 – настройка роутера Huawei

Теперь данные жёсткого диска доступны всем устройствам, которые подключены к маршрутизатору Huawei.

Подключение роутера Sagemcom от Ростелекома

Роутеры Sagemcom от Ростелекома подключаются к внешнему жесткому диску следующим образом:

• Соедините накопитель и маршрутизатор;
• Зайдите в интерфейс роутера через браузер. Адрес — 192.168.1.1, имя пользователя – admin и пароль — admin;
• В разделе «Мультимедиа» откройте вкладку сервера хранения информации. После этого в правой части окна появится таблица с отображением данных подключенного накопителя. Запомните значение графы «Имя тома»;
• Перейдите в окно «Сервер хранения информации» и задайте имя накопителя и его производителя;
• Активируйте поле «Включить сервер»;
• Сохраните настройки.

После регистрации накопителя советуем выйти из веб-интерфейса и включить его снова, чтобы проверить, сохранилась ли созданная учетная запись. В роутерах от Sagemcom пользователи часто сталкиваются с проблемой сохранения настроек. При необходимости, создайте профиль накопителя еще раз.

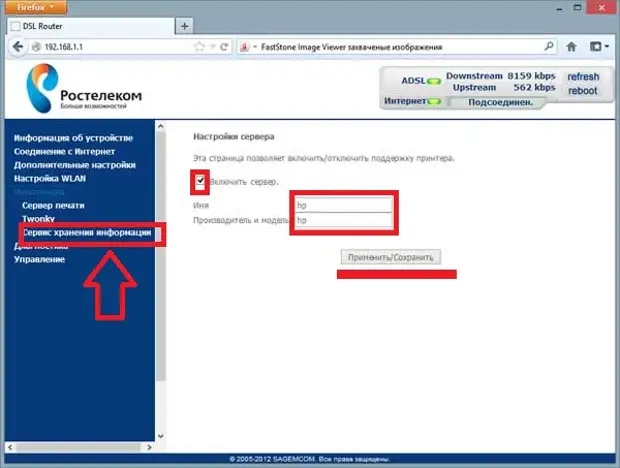

Рис. 12 – конфигурация роутера Sagemcom от Ростелекома

Руководство для маршрутизатора MikroTik

Роутеры от MikroTik имеют одну особенность: к ним нельзя подключить накопитель, который уже наполнен данными. Устройство необходимо обязательно отформатировать и только потом подключать к маршрутизатору.

Настройка общего доступа к файлам осуществляется с помощью программы Samba. Веб-интерфейс использовать не нужно. Как правило, утилиту можно установить на ПК через диск, который входит в комплектацию роутера. Также вы можете загрузить программу с официального сайта производителя.

После подключения накопителя к роутеру следует зайти в Samba и отформатировать устройство еще раз. Откройте главное меню программы и перейдите в окно Systems-Stores. Выберите жесткий диск из списка и нажмите на «Format Drive».

Рис. 13 – подготовка внешнего жесткого диска для соединения с MikroTik

После появления в графе Статус значения «Ready» можно начинать дальнейшие настройки:

• В приложении Samba откройте вкладку «IP – SMB» и поставьте галочку напротив поля Enabled;
• В этом же окне задайте любое имя для рабочей группы сети и наименование роутера;
• Поставив галочку напротив «Allow Guest», вы разрешаете доступ к файлам неавторизованным устройствам. Необязательно подтверждать эту строку;
• В графе интерфейсов поставьте значение All. Таким образом, вы сможете просматривать содержимое жёсткого диска с любого устройства, независимо от его ОС и типа интерфейса.

Поочередно нажмите на клавишу Apply и Shares, чтобы применить настройки и активировать функцию общего доступа к данным в сети.

Рис. 14 – настройка роутера MikroTik

Настройка FTP-сервера на роутере Tp-Link. Настройка роутера на канале inrouter

Задаетесь вопросом что же делать с usb-портом на роутере Tp-Link TL? Подключите к нему жесткий диск, либо обычную usb флешку. А далее данное виде поможет Вам подключить и настроить FTP-сервера на роутере TP-Link TL. Для чего это нужно? Для того чтобы иметь доступ к одним файлам с разных компьютеров.

как сделать сетевое хранилище (ftp) из внешнего жесткого диска и роутера?

Что же делать с usb-портом на роутере Tp-Link TL? Подключите к нему жесткий диск, либо обычную usb флешку. Данное видео поможет Вам подключить и настроить FTP-сервера на роутере.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: sdelaisam.mirtesen.ru
