Всем привет!
Задумал себе на авто сделать открывание багажника с пульта. Т.к. сигнализации нету, решил купить отдельный пульт с контроллером.
хочу чтобы замок открывался нажатием кнопки
Заказал с Китая ru.Aliexpress.com/item/Ne…3.html?recommendVersion=1
И вот пришла мне посылочка. Только я не понял что куда подключить и как настроить. У этого блока 3 режима работы и 2 канала.
У другого продавца нашел вот такое описание:
Технические характеристики:
Рабочее напряжение: DC12V
Рабочий ток: ≤ 6ма
Рабочая частота: 315,433 мГц
Рабочая температура: -40 °C ~ + 80 °C
Чувствительность: ≥-105dbm
Выходное напряжение: Ac/dc (опция)
Выходной ток: ≤ 10А
Код: код обучения. (Jog/без фиксации состояния. Inter-Блокировка/запертом. Само-замок/запертом)
Выход трудовой путь:
Jog/без фиксации состояния: Нажать одну кнопку работает/. ослабьте пальцем на ту же самую кнопку стоп/выкл. Один переключатель каналов нужно один кнопок пульта дистанционного управления
Настройка пульта ДУ сенсорного выключателя с AliExpress.
/Самозащелкивающаяся: Нажмите одну кнопку один раз работает/. Нажмите эту же кнопку еще раз стоп/ВЫКЛ. (один переключатель каналов нужно один кнопок пульта дистанционного управления
Интер-блокировка/запертом: Нажать одну кнопку работает/вкл, Нажмите другую кнопку стоп/выкл. (один канал switchneed 2 кнопки пульта дистанционного управления)
Нажмите обучения Button3 секунд, индикатор. Тогда вы нажимать никаких кнопок дистанционного управления передачи сигнала. Это означает изучения успешно когда индикатор вспышки 3 раз, пока индикатор.
Нажмите кнопку обучения около 8 секунд, индикатор включения отключена, это означает информацию, что вы держите были успешно удалены.
Подключил + и — на ВХОД. Тестером проверил несколько комбинаций на выходе, ничего не выходит. Реле щелкает.
Подскажите что куда подключать и как настроить?

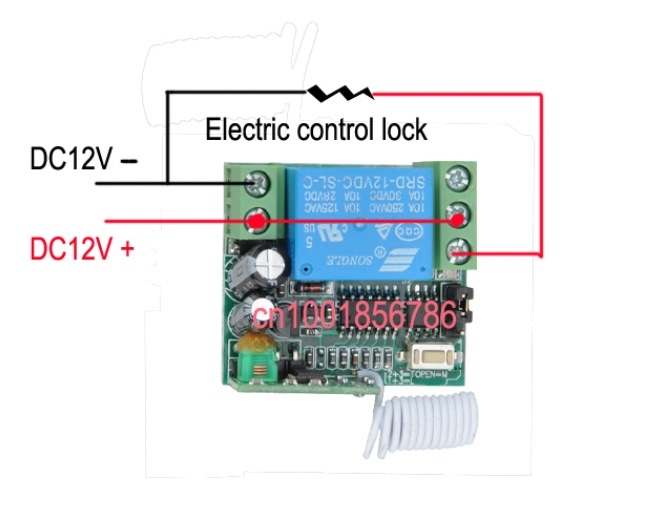

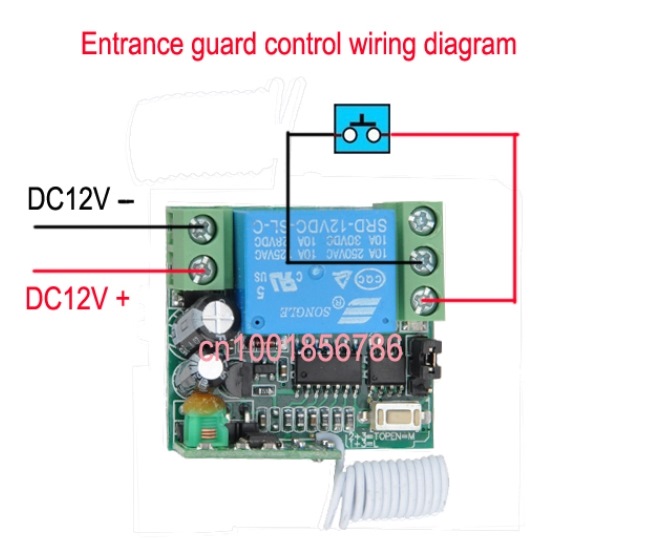

Вот еще картинки по подключению от другого продавца примерно такого же блока:
Спасибо ВСЕМ! Все получилось!
ИТАК:
На вход пустил + и -. От этого + кинул перемычку на COM. Моторчик одним контактом на корпус (-), а другим на NO.
Подключил по последней схеме.
ПРОГРАММИРОВАНИЕ:
Нажать и удерживать кнопку на контроллере. Секунд через 5 красный диод начнет мигать. Каждый «миг» означает смену режима. Режимы идут последовательно. Сначала моргнет один раз, потом два раза, потом три раза. Все это время кнопку держим нажатой!
Как только проморгает нужный режим отпускаем кнопку.
Потом программируем пульт:
Нажимаем и держим эту же кнопку секунд 5 и отпускаем. Затем нажимаем кнопки на пульте (сначала одну, потом вторую).
Распаковка, обзор и настройка дистанционный выключатель или радио реле с пультом на 100 и 500 метров
ВСЕ!
Для моей задачи нужен режим №3. На этом режиме напруга подается кратковременно.
