Как подключить вольтметр амперметр с Алиэкспресс

Примерная цена составляет 3,,5 у. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.

Модернизация и ремонт После переделки блока питания АТХ в лабораторный захотелось оснастить его ампервольтметром. Минус внешнего источника подать на общий провод схемы.

Непонятно, почему китайцы решили сэкономили на паре копеечных деталей.
Китайский ампервольтметр — ошибки в подключении



Схема подключения При токе через прибор в 7 ампер ощутимо нагрелся шунт на плате, выполненный в виде п-образной перемычки.

Вольтметр амперметр с алиэкспресс — подключение, калибровка и доработка


Заказ пришел, с блоками все в порядке, механических повреждений нет, но ни паспорта, ни инструкции, описывающей подключение устройства, в комплекте не было. Если все было правильно подсоединено, на табло должны подсветиться две шкалы.

Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.


Возможно это микроконтроллер широкого применения, но таких в корпусе SOIC и имеющих землю на 1-ом, а питание на ом выводе не встречал. Их стоимость явно на порядок ниже остальных комплектующих, того же ad, например.

Для переделки потребуются начальные навыки реверс инженеринга чтобы убедиться, что схема та самая , пайки мелких деталей и знание закона Ома : Схема до переделки: Схема после: Красным обозначены перерезанные дорожки.

ВОЛЬТМЕТР-АМПЕРМЕТР ТЕСТ, КАЛИБРОВКА, СХЕМА ПОДКЛЮЧЕНИЯ. Алиэкспресс

Join the conversation

Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Подключаем резистор в вольтметр-амперметр Второе. А вот с цветами проводов давайте разбираться.

Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.

Большинство устройств может быть отрегулировано при помощи встроенных резисторов.

Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.

Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1.

Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Китайский вольтметр — амперметр после переделки Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом.

Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в В. Можно было, конечно, нагородить ещё одну дежурку и от неё запитать индикатор, но мне показалось это слишком жирным и я решил колупнуть сам индикатор.
Как подключить китайский амперметр вольтметр

Так как на работу измерительных приборов влияют не только их собственные неисправности, но и сбои в подключаемых устройств, иногда нужно заниматься регулировкой.

Переключение производил при отключении подачи питания на нагрузку.

По поводу шунта.

Купив пару штук таких ампервольтметров, один сразу же сжог напряжением 26 вольт. Никакого спама, только полезные идеи! Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно.


В других случаях табло покажет только падение напряжения. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Оснащен настроечными резисторами. Для наглядности результат своих хлопот записал на видеоролик.

Китайский ампервольтметр схема подключения

При токе 10 ампер она уже горячая. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра. Вращая их, можно переделать нулевые значения. Схема YB27VA Прибор конечно же имеет свои погрешности измерения, для подстройки показаний тока и напряжения к близким к реальности на плате установлены два подстроечных резистора, соответственно один для тока и другой для напряжения.

В других случаях табло покажет только падение напряжения. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Если пересчитать делитель, то «показиметр» можно использовать не только как вольтметр — например, можно сделать индикацию тока, температуры и т. Оснащен настроечными резисторами.

В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. У меня вышло мкВ на входе ОУ. Как подключить прибор WR При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс.
Как подключить вольтметр амперметр

Huawei watch 2 Aliexpress

Поделиться в соцсетях

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!

Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.

Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.

Метки: вольтметр, амперметр

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.

Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.

Как подключить вольтамперметр к зарядному устройству — подборка схем

Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На Aliexpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.

Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.
Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter

Источник: tokzamer.ru

Встраиваемые миниатюрные цифровые вольтметры из Китая: обзор и тонкости применения

Для контроля работы аппаратуры бывают полезны постоянно работающие приборы — вольтметры, амперметры и т.п. Постоянный контроль параметров поможет понять пользователю: всё ли в порядке с аппаратурой, или «что-то пошло не так».
В этом обзоре будут представлены два миниатюрных цифровых вольтметра: на 30 Вольт и на 100 Вольт. Они — похожи, но не одинаковы.

Вольтметры предназначены для измерения постоянного напряжения положительной полярности.

Конструкция цифровых вольтметров

Оба вольтметра — бескорпусные; и из-за очень малых размеров платы с электроникой сначала может показаться, что они состоят только из индикаторов:

На этом фото сразу видно различие между вольтметром на 100 В ( слева) и на 30 В (справа): вольтметр на 100 В имеет 3-проводное подключение, а вольтметр на 30 В — двухпроводное.

Почему так сделано?

Всё очень просто: в вольтметрах применяется линейный стабилизатор с максимальным входным напряжением 30 В. Поэтому «младший» вольтметр может питаться прямо от измеряемого напряжения, а «старший» при использовании для измерения напряжений свыше 30 В требует для своего питания отдельный источник.

Если же 100-вольтовый вольтметр применять для измерения напряжений до 30 В, то можно замкнуть красный и желтый провода между собой и тоже запитать от измеряемого напряжения.

Но, как обычно, есть нюанс. Если запитывать прибор от измеряемого напряжения, то оно должно быть не ниже, чем необходимо для питания стабилизатора напряжения в приборе, а это — 5 В (рекомендовано продавцом). То есть, в этом случае и измеряемое напряжение должно быть не менее 5 В (испытания показали работоспособность и при 4 В, но это не гарантируется для всего температурного диапазона; да и разброс параметров элементов на плате вольтметра никто не отменял).

Куплены вольтметры были на Алиэкспресс ЗДЕСЬ, цена (на дату обзора) — смешная: от $0.76 за 30-вольтовый прибор и до $1.35 — за 100-вольтовый.

Несколько слов о габаритах вольтметров.

Если говорить о размерах кратко, то габариты приборов 30.2 x 11 x 8.6 мм.

Что значит в Алиэкспресс прибыло в офис

С разбивкой по деталям размеры будут такие: длина платы — 30.2 мм, ширина платы — 11 мм, длина блока индикации — 22.6 мм, ширина блока индикации — 10.4 мм, высота блока индикации (от уровня платы) — 6.2 мм, высота всего прибора (от низа платы до верха индикатора) — 8.6 мм.

Высота цифр на индикаторе — 7.1 мм (0.28 дюйма).

Посмотрим на обратную сторону вольтметров, т.е. на платы с электроникой:

Платы вольтметров — абсолютно одинаковые, и различаются только расположением двух элементов (эти места указаны стрелочками на фото).

То есть, при желании и наличии «прямых рук» можно один из них преобразовать в другой и обратно. Но экономического смысла в этом нет, лучше сразу купить, какой надо (или, при сомнениях — оба сразу).

Назначение проводов — очевидное: чёрный — земля, красный — питание (оно же — измеряемое напряжение для 30-вольтового прибора), желтый — измеряемое напряжение.

На платах вольтметров расположено очень мало деталей.

Основа вольтметров — аналого-цифровой микроконтроллер, увы, без маркировки. Впрочем, никаких претензий к его работе не возникло.

Микроконтроллер осуществляет аналого-цифровое преобразование сигнала; затем, вероятно, какую-то нехитрую вычислительную обработку (возможно, усреднение нескольких замеров); а затем отправляет результат на 3-значный светодиодный индикатор.

Питанием микроконтроллер обеспечивают стабилизаторы с маркировкой «7533-1 E1125D» и «6513 TA502H».

Оба стабилизатора выдают на выходе напряжение 3.3 В, и, скорее всего, являются клонами популярных стабилизаторов AMS1117.

Для калибровки вольтметров имеется подстроечный резистор.

Вот, собственно, и всё.

Испытания цифровых вольтметров

Сразу надо сказать о главном: в испытаниях проверялась точность настройки вольтметров в том виде, в каком они пришли из Китая. Проверять точность просто «как таковую» смысла нет, поскольку в приборах есть калибровочные подстроечники, позволяющие скорректировать настройку вольтметров, если погрешность показаний окажется высокой.

Программа испытаний такая: сначала проверяем точность 100-вольтового вольтметра, а затем — синхронность показаний вольтметров при измерениях одного и того же напряжения.

Также проверим ток потребления приборов и входное сопротивление для 100-вольтового прибора.

Проверка точности заводской настройки, напряжение — 5 Вольт:

Всё хорошо, ошибка — менее 1%.

Напряжение — 12 В:

Здесь формально ошибки совсем нет, но это означает, скорее всего, что ошибаются оба прибора. 🙂

Обратите внимание: после 10 Вольт на тестируемом вольтметре запятая перескочила на 1 знак, и теперь прибор сотые доли Вольта не показывает.

Напряжение — 30.1 В:

Аналогично, ошибки как будто нет.

Дальше надо бы проверить на напряжении 100 В, но такого блока питания у меня не нашлось. Максимум, что нашлось — напряжение — 49.4 В:

Здесь обнаружилась небольшая погрешность на 0.1 В.

Вольтметр на 100 В позволяет измерять напряжения и меньшие, чем его напряжение питания. Но точность при этом будет падать по банальной причине: из-за слишком большого «веса» ошибки на единицу младшего разряда.

Можно измерить, например, напряжение на батарейке:

Теперь проверим совпадение (или несовпадение) показаний вольтметров между собой для двух напряжений (4 В и 30 В):

Совпадение показаний вольтметров между собой оказалось на очень хорошем уровне.

Теперь — пример практического применения одного из этих вольтметров.

Младший вольтметр (на 30 В) я пристроил к QC-триггеру, предназначенному для получения напряжения 9 и 12 Вольт от павербанков и QC-зарядок (обзор QC-триггера вместе с павербанком).

Этот триггер посылает в подключенное устройство команду на выдачу 9 или 12 В, но не проверяет её исполнение.

Теперь проверка есть:

На этой фотографии оказалась хорошо заметна ещё одна особенность вольтметра: цифра «1» на индикаторе светится ярче других цифр.

Вероятно, вольтметр питает каждый из 3-х разрядов индикатора одним и тем же током, и для подсветки обходит их поочерёдно; в результате чего чем меньше число активных сегментов в цифре, тем ярче они светятся.

Нельзя назвать это существенной проблемой, но обратить внимание на неё следует.

Теперь — о потреблении тока вольтметрами.

Вольтметр на 30 В (с красным индикатором) потребляет 11 мА, вольтметр на 100 В (с жёлтым индикатором) — заметно больше, почти 16 мА.

При питании вольтметра на 100 В от источника с напряжением 30 В нагрев стабилизатора на плате прибора был весьма ощутимым (получилось 0.4 Вт рассеиваемой мощности на стабилизаторе).

Отсюда следует рекомендация: запитывать 100-вольтовый прибор напряжением не свыше 20 В. Самый лучший вариант — напряжением 5 В, которое есть почти везде.

Причина более высокого потребления у этого вольтметра, возможно, кроется в более высоком потреблении его индикатора (всё остальное у них — одинаковое).

Входное сопротивление 100-вольтового прибора — 100 КОм.

Говорить же о входном сопротивлении 30-вольтового прибора нет смысла, поскольку вход там объединён с питанием.

Диапазон подстройки точности вольтметров с помощью подстроечного резистора на плате составляет около 8%.

Топ бритвенных станков с Алиэкспресс
Итоги, выводы, тонкости применения

Сначала — о тонкостях применения при измерении отрицательных напряжений.

Если напряжение не превосходит 30 В, то всё делается элементарно: земля вольтметра подключается к минусу питания, а плюс вольтметра — на землю питания. И всё сразу работает!

Если же измеряемое напряжение превосходит 30 В, то всё становится намного сложнее.

Использовать в этом случае возможно только 100-вольтовый прибор; причём для его питания потребуется отдельный изолированный источник (в буржуйской терминологии — плавающий или даже летающий).

Это — серьёзное усложнение схемы, из-за чего есть смысл задуматься о других приборах для подобных измерений.

Теоретически можно вместо изолированного источника питания загасить лишнее напряжение резистором или стабилитроном; но такое решение — не красивое и ограничивает диапазон рабочих напряжений.

Теперь — о достоинствах протестированных вольтметров.

  • низкая цена;
  • хорошая точность измерения;
  • возможность питания измеряемым напряжением;
  • малые габариты и вес.

Достоинства — очень существенные, но и недостатки тоже есть:

  • отсутствие регулировки яркости (в темноте свечение индикатора ощущается слишком ярким, а при ярком свете — тускловатым);
  • наличие строб-эффекта (при движении глаз или самих вольтметров);
  • не измеряют переменное напряжение;
  • сложности с измерением отрицательных напряжений свыше 30 В.

Проверить актуальную цену или купить протестированные вольтметры можно здесь, причём имеется широкий выбор цветов свечения индикаторов (помимо протестированных с желтым и красным цветом).

Всем спасибо за внимание!

Источник: www.ixbt.com

Вольтамперметр 100 Вольт 10 А

Возникла идея обзавестись лабораторным блоком питания. Цены на готовые кусаются, а вот собрать самому вполне по силам. Для визуализации выходных параметров задуманного блока питания был преобретен китайский готовый ампервольтметр постоянного тока.

Основные характеристики устройства как нельзя лучше подходят для отображения выходного напряжения и тока потребления БП, а именно:
— диапазон измерения: 0-100 В 0-10A
— рабочий ток: ≤20mA
— точность измерения: 1%
— дисплей: 0.28 » (Два цвета красный (напряжение) и синий (сила тока)
— минимальный шаг измерения напряжения: 0.1 В
— минимальный шаг измерения силы тока: 0.01A
— рабочая температура: от-15 до 70 ° c
— размер: 47 × 28 × 16 мм
ПРИМЕЧАНИЕ: рабочее напряжение, необходимое для работы электроники ампервольтметра: 4,5 – 30 В

Приезжает посылка в антистатическом пакет

В комплект входит сам ампервольтметр и два шлейфа


На плате присутствуют легкие следы флюса, токоизмерительный шунт присутствует, хотя на фотографиях на странице продавца его нет.

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта


При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом.

На мой взгляд, корпус устройства немного маловат – светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.


Две светодиодных матрицы по высоте точно совпадают с высотой платы, видимо при установке модуля в лицевую панель фиксаторы придется «слегка обработать напильником»).

Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно. Не заметить их сигналов будет трудно, за что производителю большой плюс.

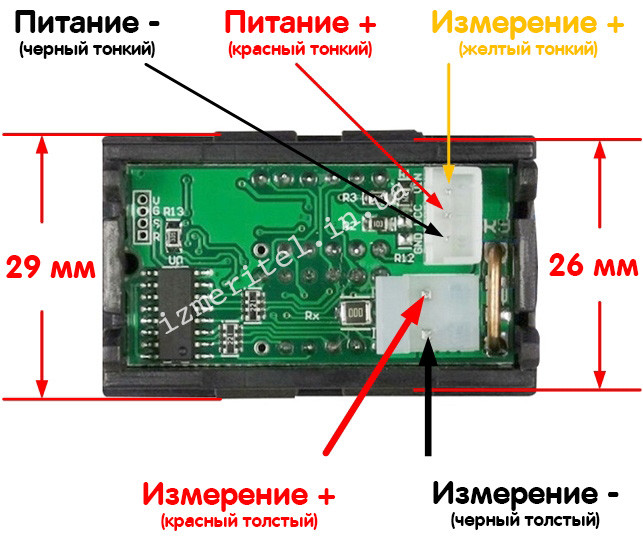

Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.
Поскольку электронная начинка ампервольтметра питается напряжением 4,5-30 вольт, то есть два способа подключения:
1.Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так:

2. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой:

О проводах из комплекта:
— провода трехконтактного разъема тонкие и выполнены проводом 26AWG – толще тут и не нужно. Цветная изоляция интуитивно понятна – красный это питание электроники модуля, черный это масса, желтый — измерительный провод;
— провода двухконтрактного разъема – это провода токоизмерительные и выполнены толстым проводом 18AWG. Для подключения нагрузки рекомендую использовать такой же.
В целом, при цене в 2,5 $, описанный ампервольтметр, закрыв глаза на остатки флюса и возможные трудности с установкой в толстостенную лицевую панель, считаю весьма удачным приобретением.
Дополнительная информация!
Как стало ясно из комментариев к обзору, в некоторых экземплярах наблюдается отличные от нуля показания амперметра без нагрузки.
Оказалось, что решить проблему можно сбросом показаний амперметра как показано ниже:

Картинку стянул с другого ресурса — прошу сильно не пинать.
